环形异形螺旋弹簧结构设计方案

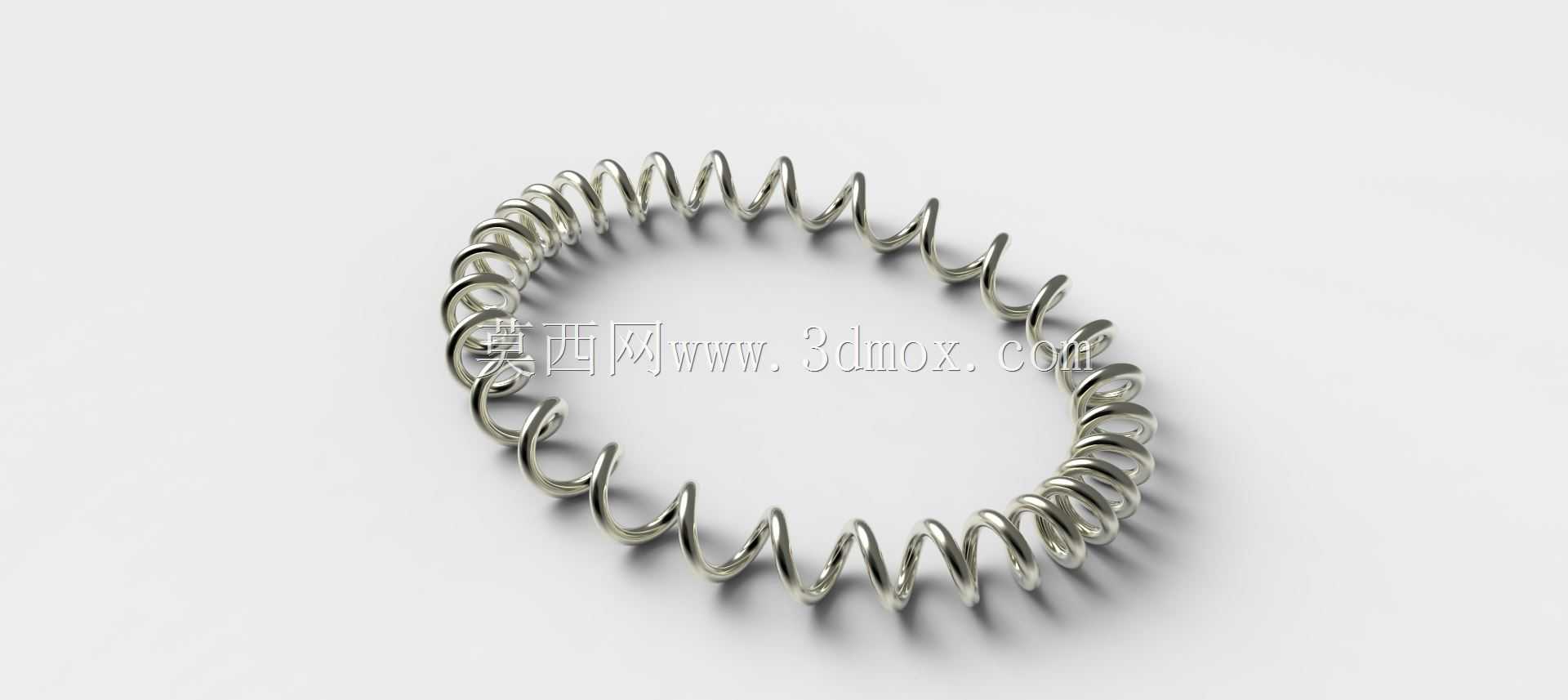

　　这类环形异形螺旋弹簧在工业场景中常应用于需要周向均匀提供弹性力的特殊装配位置，区别于常规直筒圆柱弹簧的直线施力特性，其整体呈闭合环形排布的簧体结构，能够在环形安装槽内实现360度均匀的弹力输出，常见于环形密封结构的预紧、旋转部件的周向缓冲、异形卡扣的弹性复位等场景，比如在一些旋转接头的密封组件中，这类弹簧可以给密封圈提供均匀的周向压紧力，避免局部压力不足导致的介质泄漏，也能在设备运行产生振动时吸收周向的窜动能量，减少密封面的磨损。

　　从功能特性来看，该弹簧的每一段簧圈都保持了圆柱螺旋弹簧的基础力学特性，即通过簧丝的扭转变形储存弹性势能，而整体环形的排布方式改变了弹力的作用方向，将常规弹簧沿轴向的直线弹力转化为沿环形径向或者周向的分布式弹力。簧丝的直径、簧圈的节距、整体环形的中径尺寸都直接决定了其弹力输出曲线，在设计时需要先确认安装位置的环形槽尺寸，槽的宽度需要略大于簧圈的外径，避免簧体压缩时与槽壁产生卡滞，槽的深度则需要匹配弹簧的最大压缩量，保证弹簧被压缩到工作高度时不会出现并圈死点，同时预留足够的回弹空间。

　　设计这类异形弹簧时，首先要根据安装边界确定整体环形的基准中径，这个尺寸需要和装配位置的环形定位面保持同轴，偏差需要控制在装配公差允许的范围内，否则会出现弹簧局部压缩量过大、局部弹力不足的问题。其次要根据所需的总弹力计算单段簧圈的刚度，由于整个环形弹簧是由连续的簧丝绕制而成，每一段相邻簧圈之间的受力会存在连续传递，不能简单将直弹簧弯成环形来计算参数，需要考虑弯曲成型后簧丝内部残余应力对整体刚度的影响，通常会在直弹簧刚度计算的基础上，根据环形弯曲半径做10%-15%的刚度修正，避免实际装配后弹力达不到设计要求。

　　簧丝的选型需要结合使用环境确定，如果是普通工况下的室内设备，选用常规碳素弹簧钢丝即可满足强度和疲劳寿命要求，如果是在腐蚀环境或者高低温环境下使用，则需要选用不锈钢弹簧钢丝或者合金弹簧钢丝，同时要做对应的表面处理，避免簧丝锈蚀导致弹力衰减。绕制成型时需要保证每一圈簧圈的节距均匀，整个环形的圆度偏差控制在合理范围内，否则在压缩过程中会出现局部簧圈先并圈的情况，导致整个弹簧的弹力曲线出现拐点，无法提供稳定的弹性力。

　　在安装边界的确认上，除了环形槽的尺寸之外，还要注意弹簧两端的衔接位置处理，这类连续绕制的环形弹簧通常会将簧丝的两个端头做平滑打磨处理，避免端头的毛刺在装配时刮伤安装槽或者密封件，端头的位置要避开主要受力点，防止端头在反复压缩过程中出现翘起、卡滞的问题。如果应用在有相对旋转的部件中，还要考虑弹簧与安装槽之间的摩擦系数，必要时可以在弹簧表面做低摩擦涂层，减少弹簧随部件旋转时产生的磨损，提升整体使用寿命。

　　实际应用中，这类弹簧还常出现在一些异形离合器的周向复位结构、环形阀门的密封预紧结构、特殊工装的周向夹紧结构中，相比采用多个小弹簧沿环形均匀布置的方案，一体式的环形异形弹簧安装更加便捷，弹力均匀性更好，不会出现单个小弹簧失效导致整个圆周弹力不均的问题，但同时对成型工艺的要求也更高，绕制完成后需要做回火定型处理，消除绕制过程中产生的内应力，避免弹簧在使用过程中出现环形尺寸变大、簧圈变形的问题。在建模过程中，需要先绘制环形的扫描路径，再沿路径做螺旋线的偏移，保证每一段簧圈的螺旋升角一致，避免建模出来的簧圈出现局部扭曲，影响后续的力学仿真和加工参数提取。
