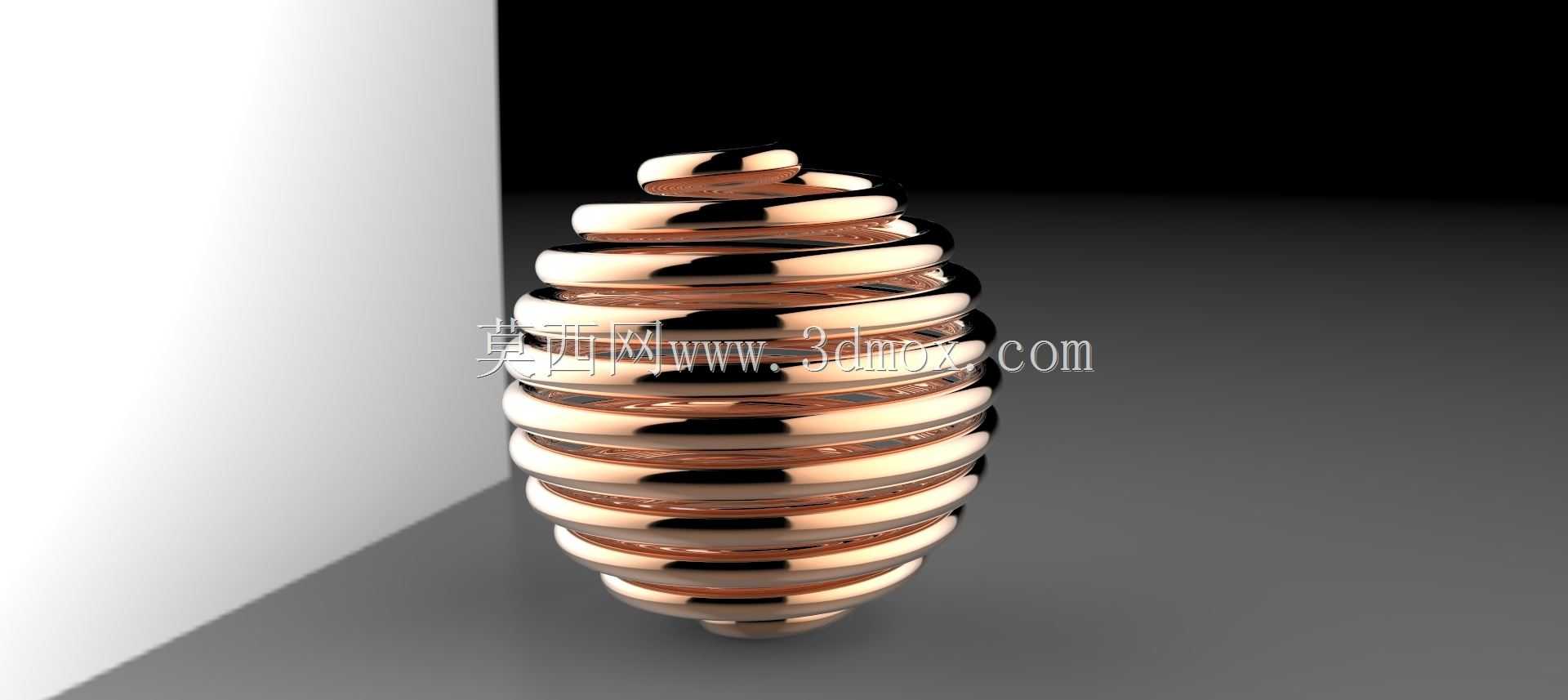

螺旋蛋形金属装饰构件三维结构设计

　　该螺旋蛋形构件的设计，最初源于高端装饰陈设领域的定制需求，这类构件常被应用于轻奢风格的室内陈设、艺术装置配饰、高端文创产品的核心结构件场景，部分同构型构件也会经过尺寸缩放后，作为精密仪器的减震缓冲弹性元件、流体管路中的扰流内芯使用，不同应用场景下的尺寸跨度从十几毫米的微型配饰到近一米的大型陈设件不等，建模过程中需要兼顾不同场景下的结构强度与外观质感要求。从结构设计逻辑来看，整个构件采用等截面螺旋条带沿椭球轨迹连续缠绕成型，条带的截面为带圆角的矩形，圆角半径的设定需要同时考虑金属加工的工艺可行性与外观的光影过渡效果，避免锐边造成的加工应力集中与反光生硬问题。螺旋线的轨迹并非标准椭球面上的等距螺旋，而是经过曲率调整的变距螺旋，

　　在椭球的长轴两端，螺旋条带的间距逐步收窄，最终在两端收束为平滑的封闭端点，既保证了整个构件的结构连续性，也让整体视觉重心集中在椭球的中腹部，符合大众对蛋形结构的视觉认知习惯。在建模过程中，首先需要确定椭球的三个轴向基准尺寸，通常长轴与短轴的比例控制在1.3:1到1.5:1之间，这个比例区间既符合自然蛋形的视觉美感，也能保证螺旋缠绕过程中条带不会出现过度扭曲。螺旋线的生成需要采用投影法结合曲率梳调整，先在椭球的不同纬度截面上生成对应角度的控制点，再通过样条曲线连接形成连续的螺旋引导线，引导线的曲率需要全程保持平滑过渡，不能出现拐点，否则后续扫掠生成的条带会出现表面褶皱，影响后续渲染与加工的精度。条带扫掠过程中需要注意截面的方向控制，

　　始终保持条带截面的法向与螺旋引导线的切向垂直，同时调整截面的扭转角度，让条带在缠绕过程中始终保持均匀的宽度，不会出现局部过宽或过窄的问题。从安装边界来看，这类构件如果作为陈设摆件使用，底部通常会预留直径3到5毫米的平面安装位，用于和底座的定位柱配合，安装位的平面度需要控制在0.1毫米以内，保证放置时的稳定性；如果作为弹性元件使用，两端的收束位置会设计成带内螺纹的连接端，螺纹规格根据整体尺寸匹配，微型构件常用M2到M3的细牙螺纹，大型构件则采用M6以上的标准螺纹，连接端的同轴度需要控制在0.05毫米以内，避免受力时出现偏载导致构件变形。从功能特性来看，这种连续螺旋的蛋形结构具备均匀的弹性形变能力，在受到轴向压力时，

　　每一圈螺旋条带都会均匀分担载荷，不会出现局部应力集中的问题，金属材质的构件经过抛光电镀后，表面的金属光泽会随着螺旋曲面的角度变化形成连续的光影带，具备很强的视觉装饰效果。在实际建模过程中，还需要考虑不同加工工艺的适配性，如果是采用五轴铣削加工，条带的最小厚度不能小于1.5毫米，否则加工过程中容易出现震刀导致表面质量下降；如果是采用3D打印成型，条带的最小厚度可以做到0.8毫米，但需要预留0.2毫米的抛光余量，保证后续表面处理后的尺寸精度。整个构件的曲面质量需要达到G2连续，相邻条带之间的间隙需要保持均匀，间隙误差控制在0.1毫米以内，这样无论是渲染出图还是实际加工，都能呈现出精致规整的效果。在结构校验环节，需要对构件进行轴向载荷的有限元分析，根据应用场景的载荷要求调整条带的厚度与螺旋的圈数，装饰用途的构件通常只需要承受自身重量，条带厚度可以适当减小，而作为弹性元件使用时，需要根据额定载荷计算条带的应力分布，保证最大应力不超过材料屈服强度的70%，预留足够的安全系数。
