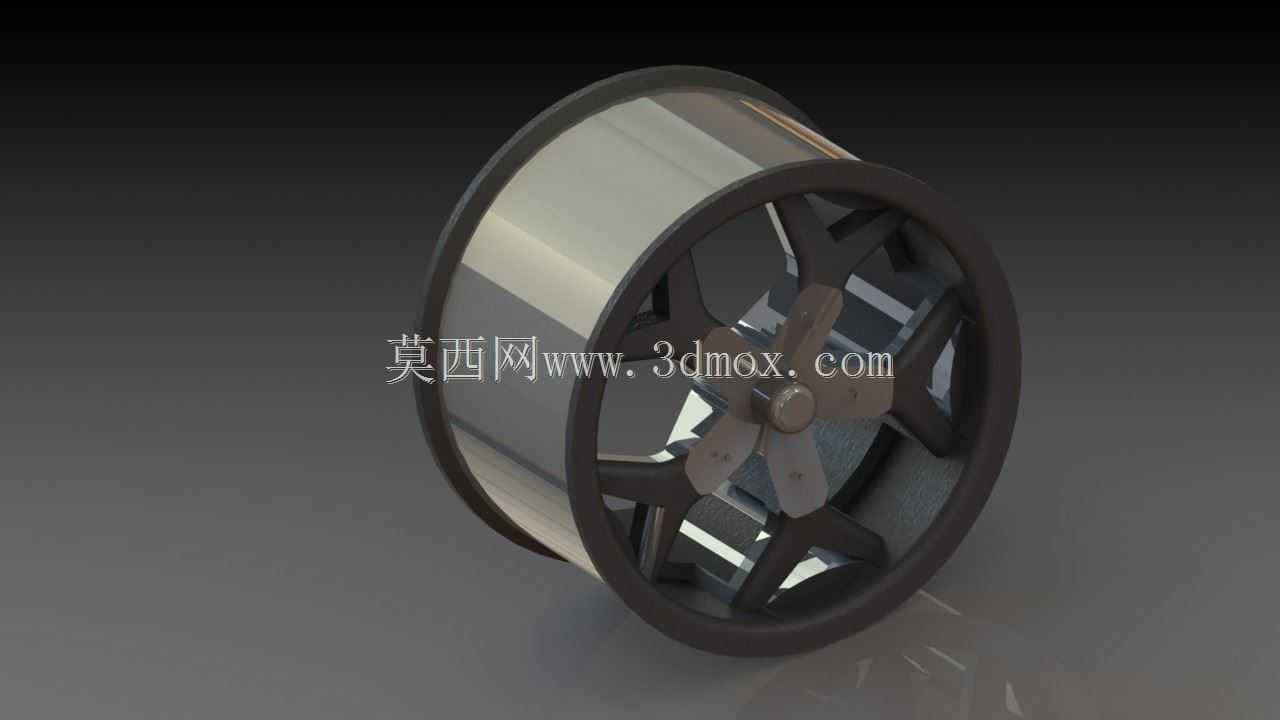

多辐条镂空式轮毂轮辋组合结构设计

　　该轮体结构主要面向小型行走类设备的行走端配套需求，可适配短途代步载具、小型巡检移动平台、轻型仓储转运小车等场景的行走轮组使用，作为行走系统的核心承载部件，需要同时兼顾径向承载能力、转动惯量控制以及装配适配性的多重要求。从结构拆分来看，整个轮体分为外圈轮辋、中部辐条支撑、中心安装轴座三个核心部分，轮辋部分采用等宽筒式结构，侧壁厚度均匀过渡，边缘做圆弧倒角处理，避免轮胎装配或者轮体转动过程中出现应力集中导致的边缘开裂问题，轮辋的内径尺寸匹配常规小尺寸充气胎或者实心免充气胎的装配公差，内壁预留有0.2mm的装配过盈量，能够保证轮胎压装后不会在转动过程中出现相对滑移。中部的辐条采用非对称Y型分叉镂空设计，区别于传统直辐条的结构，

　　这种分叉式的辐条能够在同等材料用量的前提下，提升辐条的侧向抗扭能力，当设备经过不平整路面出现侧向受力时，辐条的分叉结构可以将侧向力分散传递到轮辋的多个接触点位，避免单根辐条受力过载出现断裂。辐条与轮辋的连接位置做了大圆角过渡，没有尖锐的结构转角，能够降低铸造或者机加工过程中的应力残留，同时在长期交变载荷作用下，减少连接位置的疲劳裂纹产生概率。中心的轴座部分采用台阶式通孔结构，中心孔的尺寸匹配常规直径的转动轴，轴座端面预留有安装定位的止口，能够和轮毂电机或者传动轴的法兰端面精准贴合，保证轮体安装后的同轴度，降低转动过程中的径向跳动量。轴座与辐条的连接位置做了加厚处理，因为该区域是整个轮体扭矩传递的核心区域，动力从传动轴输入后，

　　需要通过轴座传递到每一根辐条，再带动轮辋转动，加厚的结构可以提升扭矩传递的刚性，避免大扭矩输出时轴座与辐条连接位置出现形变。从设计思路上，该轮体在初始建模阶段就优先考虑了轻量化与结构强度的平衡，镂空的辐条结构在保证支撑强度的同时，尽可能减少了非必要的材料堆积，能够有效降低整个轮体的自重，进而降低行走系统的转动惯量，让设备起步和制动的响应速度更快，同时也能减少动力输出端的能耗。在安装边界方面，轮体的总宽度控制在适配小型载具轮舱的尺寸范围内，轮辋的外径不会超出常规小型行走设备的轮拱预留空间，中心轴座的安装孔位可以根据不同的传动轴规格做适配调整，端面的安装孔采用圆周均布的设计，能够适配三孔、四孔、五孔等多种常见的轮毂安装法兰规格，

　　不需要额外做转接件就可以完成装配。在实际使用场景中，这种结构的轮体既可以搭配橡胶轮胎用于硬质铺装路面的行走，也可以更换为防滑胎面用于厂区、园区等非铺装的平整路面场景，辐条的镂空结构不会积存泥沙，在多尘或者潮湿的使用环境下，泥沙和积水可以直接从镂空位置排出，不会长期附着在轮体内部造成结构腐蚀或者转动动平衡失效。整个轮体的建模过程中，所有的配合面都预留了合理的加工公差，装配位置的尺寸链经过反复校核，保证和标准件的适配性，不需要二次修配就可以完成整轮的组装，结构上没有复杂的倒扣或者难以加工的内腔，不管是采用铝合金压铸工艺生产，还是采用工程塑料注塑成型，都可以顺利脱模，量产的工艺性较好。轮辋的外侧边缘做了轻微的凸起唇边结构，能够在轮胎充气或者受压形变时，对轮胎的胎侧起到限位作用，避免轮胎受到侧向冲击力时从轮辋上脱出，提升行走过程中的安全性。辐条的表面采用等厚设计，受力方向的截面做了优化，径向承载时的抗弯截面模量经过计算，能够满足额定载荷下的形变要求，在额定承载重量的情况下，辐条的最大形变量控制在弹性形变范围内，卸载后可以快速恢复原状，不会出现永久形变。
