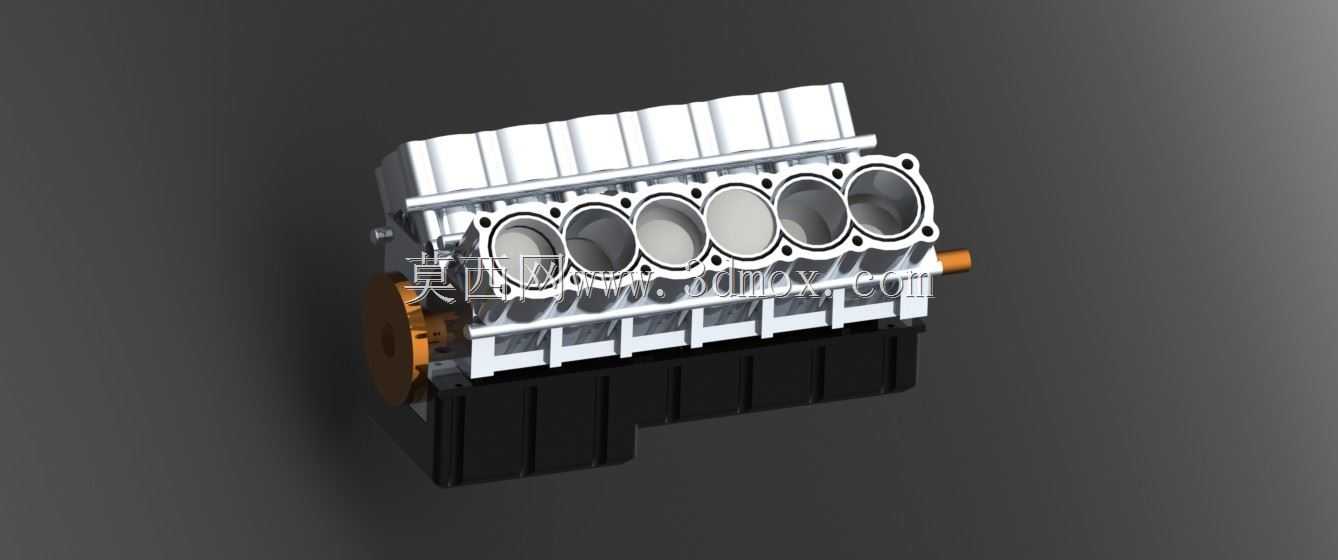

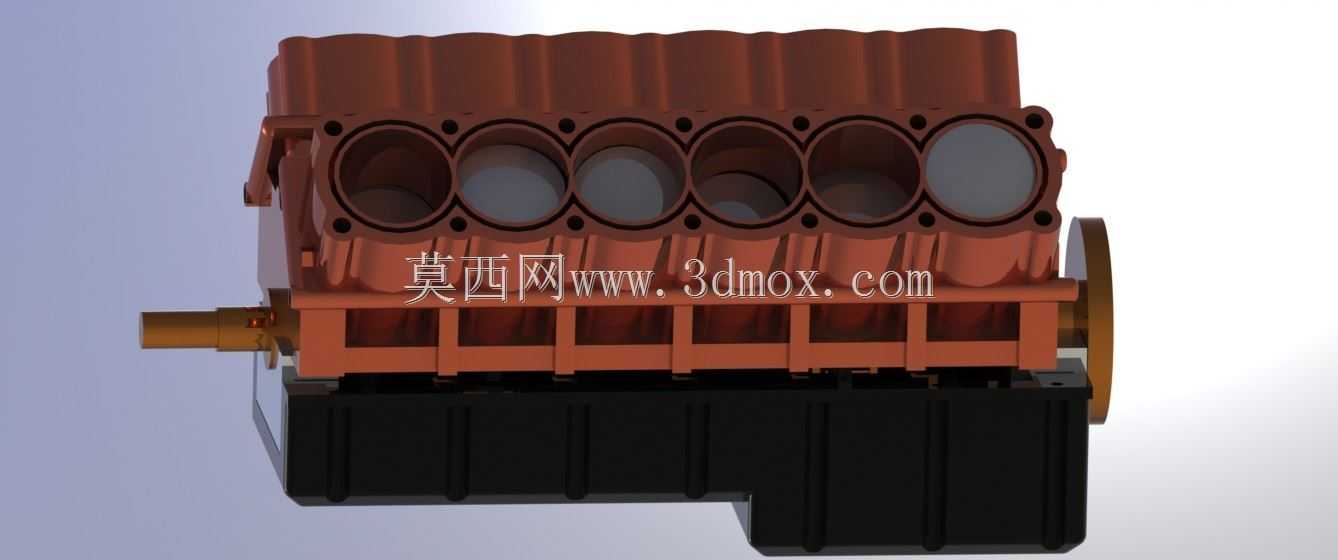

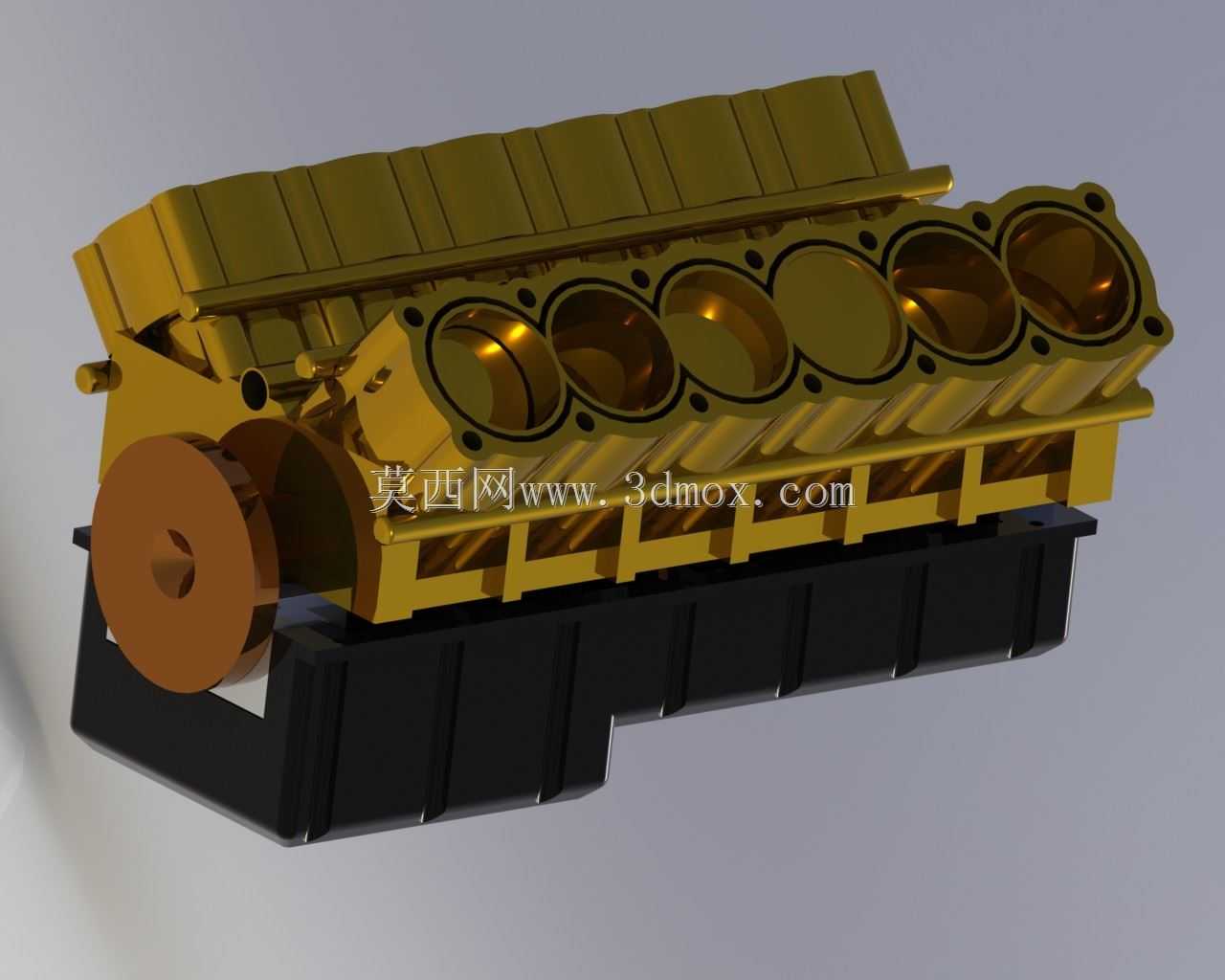

V12缸体曲柄连杆组拆分结构展示

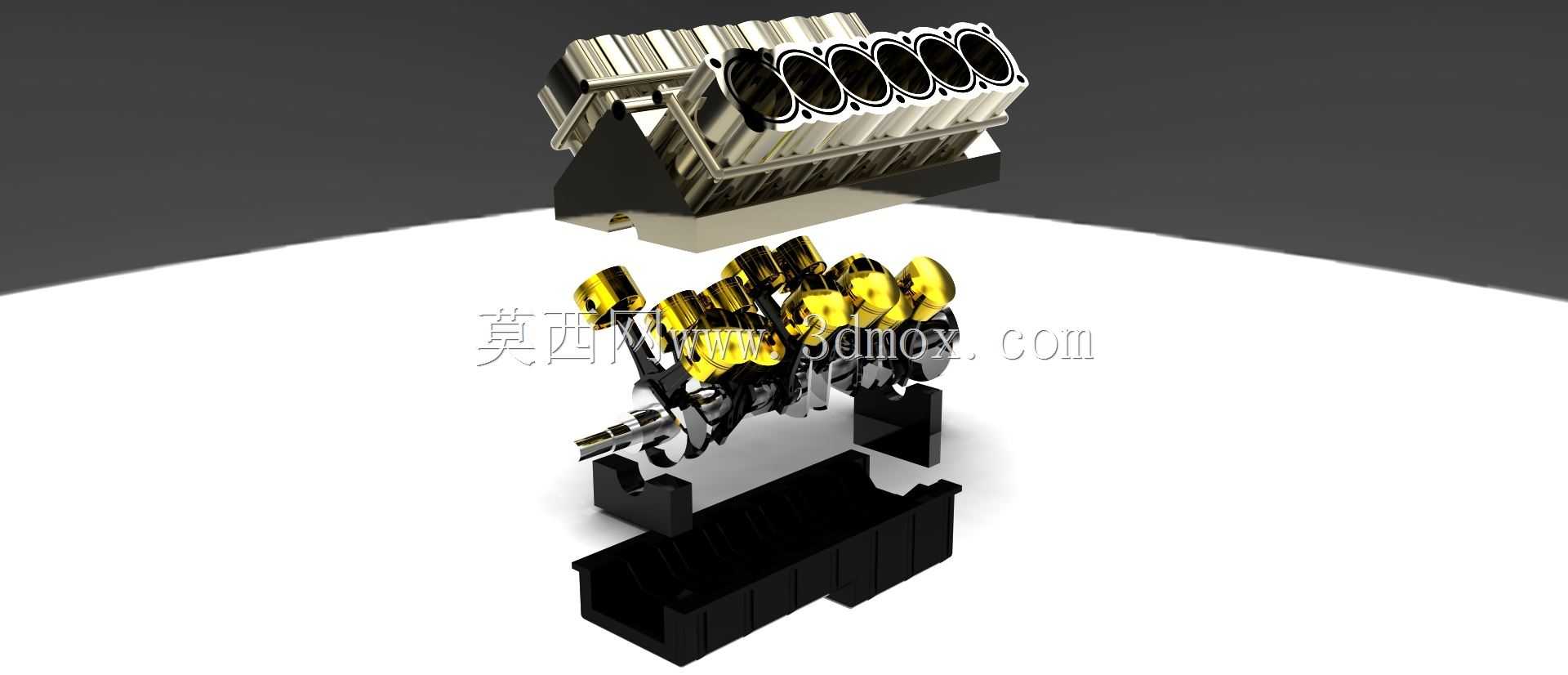

　　这套拆分结构的动力核心组件，主要面向大排量乘用车辆、重型工程机械以及固定式发电机组的动力单元选型参考场景，在实际应用中，这类直列多缸动力单元常被匹配到需要持续高扭矩输出的作业场景，比如矿用非道路重载设备、长距离巡航的大型乘用车辆，或是需要稳定转速输出的备用电力机组，其核心作用是通过燃油化学能到机械旋转动能的转换，为整套设备提供持续的动力输出。从拆分的结构来看，组件将缸盖总成、活塞连杆组、曲轴总成以及油底壳壳体做了分层拆解展示，能清晰看到每一组活塞与对应缸筒的配合边界，曲轴的曲柄销与连杆大头的配合位置，以及各部件之间的装配间隙预留逻辑。设计过程中，首先要考虑的是缸体的整体刚度匹配，直列排布的12个缸筒需要保证缸筒中心线的同轴度、

　　各缸孔的圆柱度误差控制在合理区间，避免活塞往复运动过程中出现偏磨，导致缸压泄漏、动力输出损耗过大的问题。活塞部分采用了轻量化的结构设计，活塞销孔的位置偏移量经过反复校核，能在活塞往复运动到上下止点换向时，减小活塞对缸壁的侧向敲击力，降低整机运行的振动与噪声。曲轴的平衡块布局经过动平衡校核，每一组平衡块的配重都对应相邻缸的活塞连杆组往复惯性力，能在高转速运行时抵消大部分一阶、二阶往复惯性力，减少整机的振动传递，提升动力输出的平顺性。从安装边界来看，整套动力单元的缸体侧面预留了机油道、冷却水道的接口位置，油底壳的下沿平面为整机安装的下基准面，缸盖的上平面预留了气门机构、进排气歧管的安装螺孔位置，前端面的曲轴输出端预留了飞轮、

　　正时机构的安装定位轴颈，后端面预留了与传动系统连接的壳体定位止口，各安装面的平面度、螺孔的位置度都按照通用内燃机的安装规范做了匹配，能适配常规的动力舱安装布局，不需要对配套设备的安装基座做大规模改动就能完成适配。在实际装配逻辑上，活塞连杆组需要从缸体下部装入缸筒，连杆大头的拆分面采用斜切口设计，能在保证连杆大头结构强度的前提下，缩小连杆大头的横向尺寸，方便从缸体下部的曲轴箱空间完成装配，曲轴的主轴承盖采用了整体式的横梁结构，能提升缸体下部的整体刚度，避免高负荷运行时主轴承座出现变形，导致曲轴轴颈磨损加剧。冷却水道的布局采用了分层环绕设计，每一个缸筒周围都有独立的冷却水流道，能保证各缸的工作温度均匀，避免出现个别缸过热导致的爆震、

　　拉缸问题，机油道则采用了主油道垂直分支的结构，能从主油道直接将压力机油输送到每一个主轴承、连杆轴承以及凸轮轴轴承位置，保证各摩擦副在高负荷运行时都能得到充分的润滑。这套拆分结构的展示逻辑，也能帮助结构设计人员清晰理解多缸内燃机的层级装配关系，在做配套的外围部件设计时，能准确避开各部件的运动干涉边界，比如进排气歧管的布局、附件轮系的张紧机构位置，都可以参考拆分后的部件运动范围做空间预留，避免后续装配过程中出现运动干涉问题。
