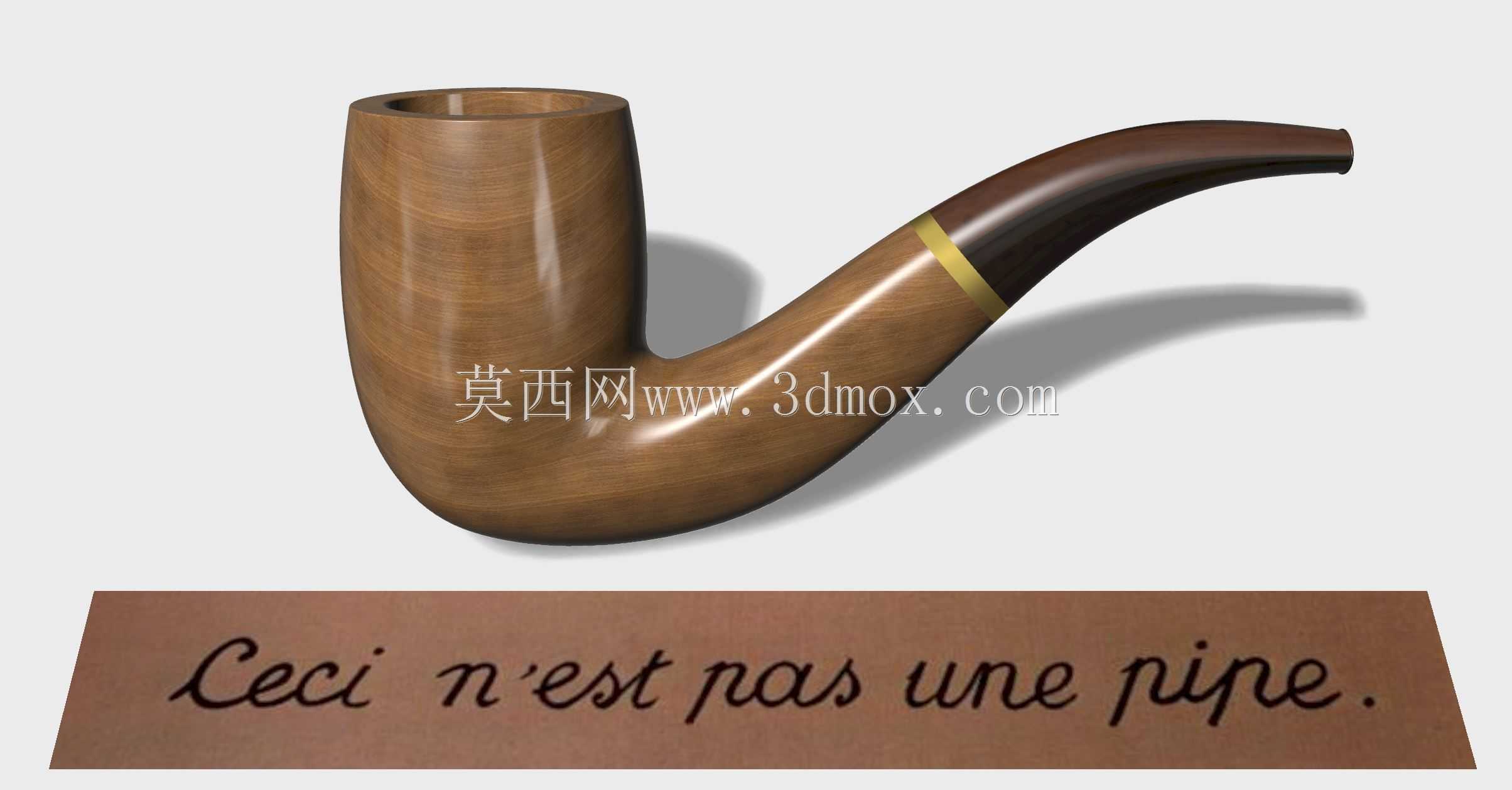

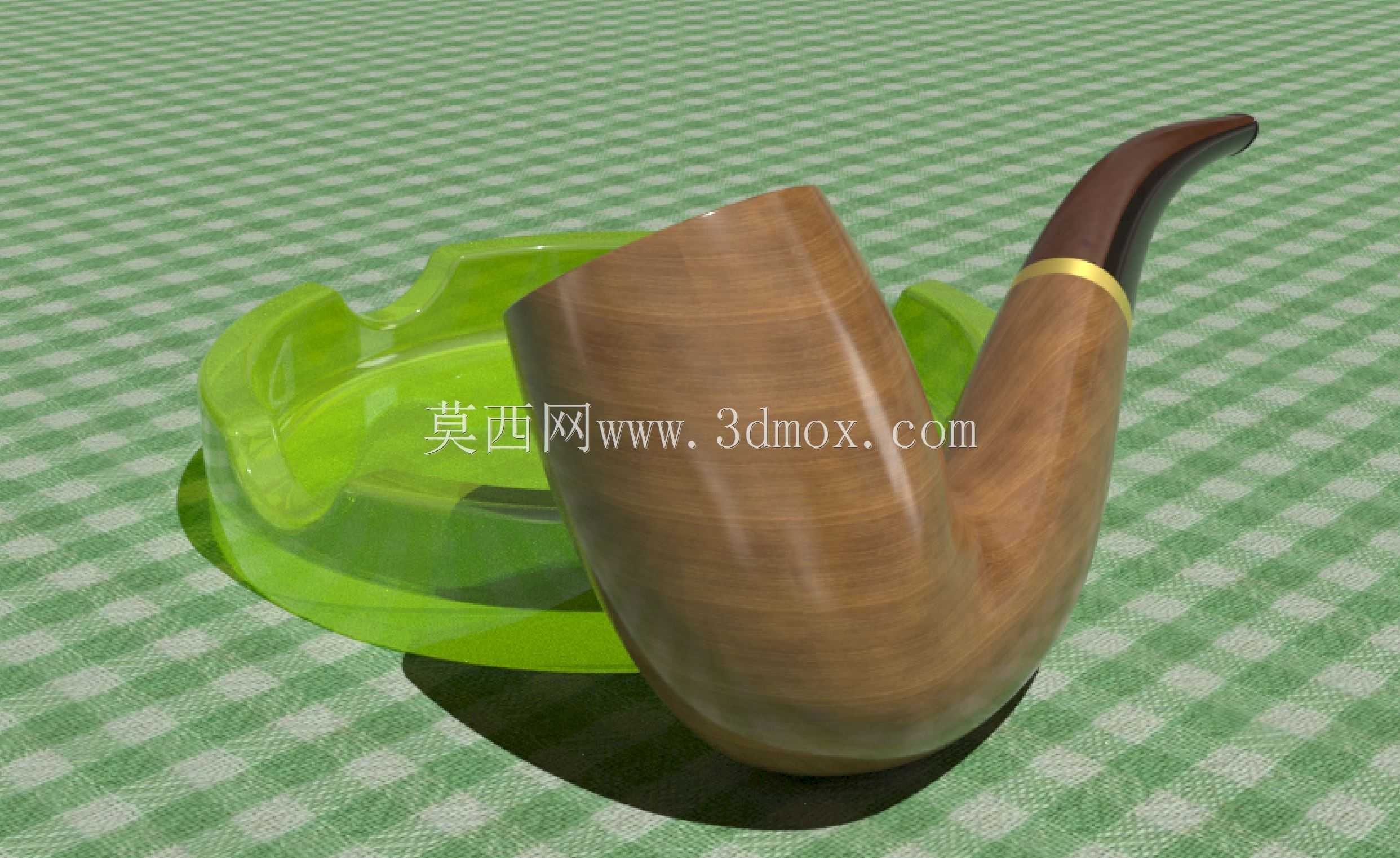

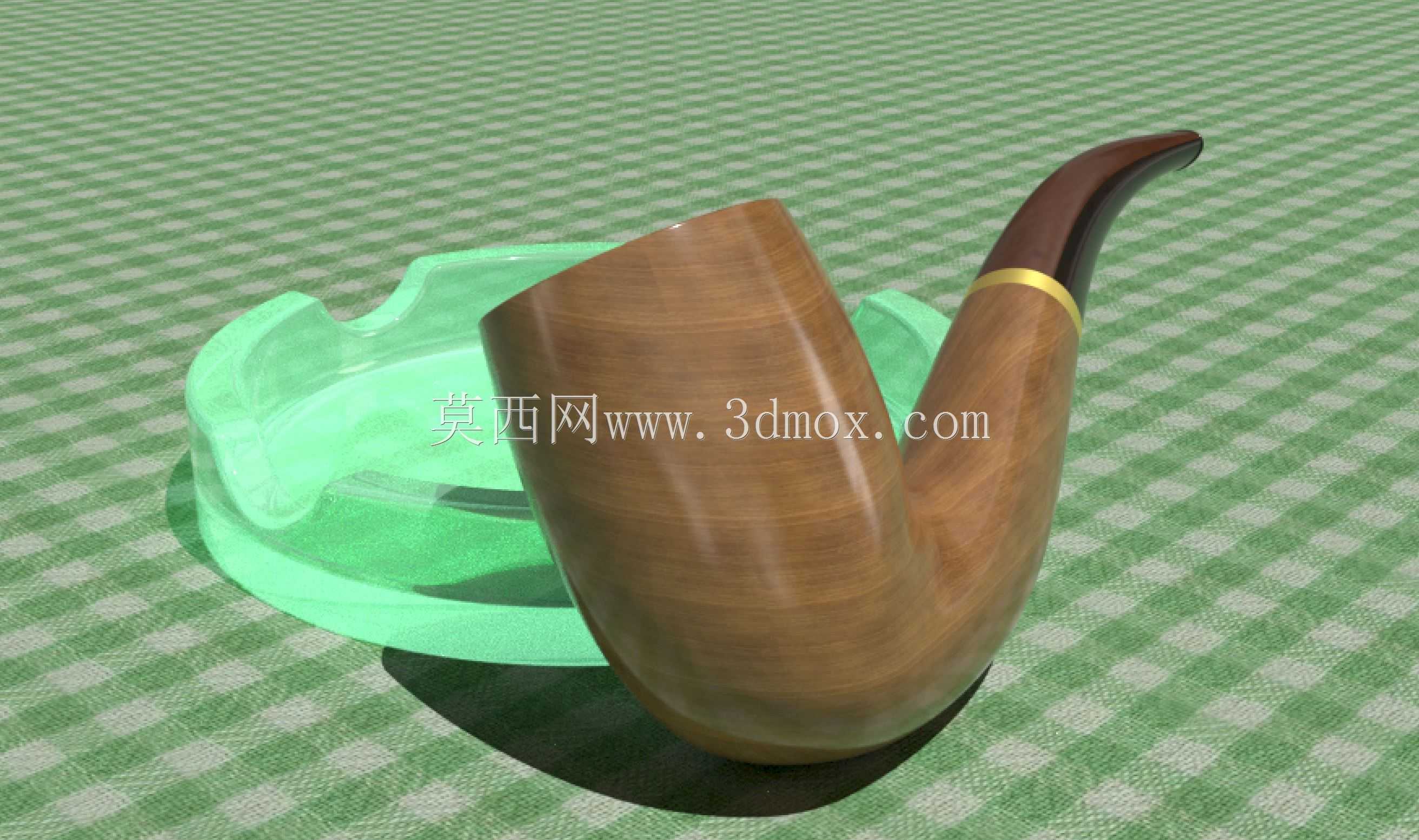

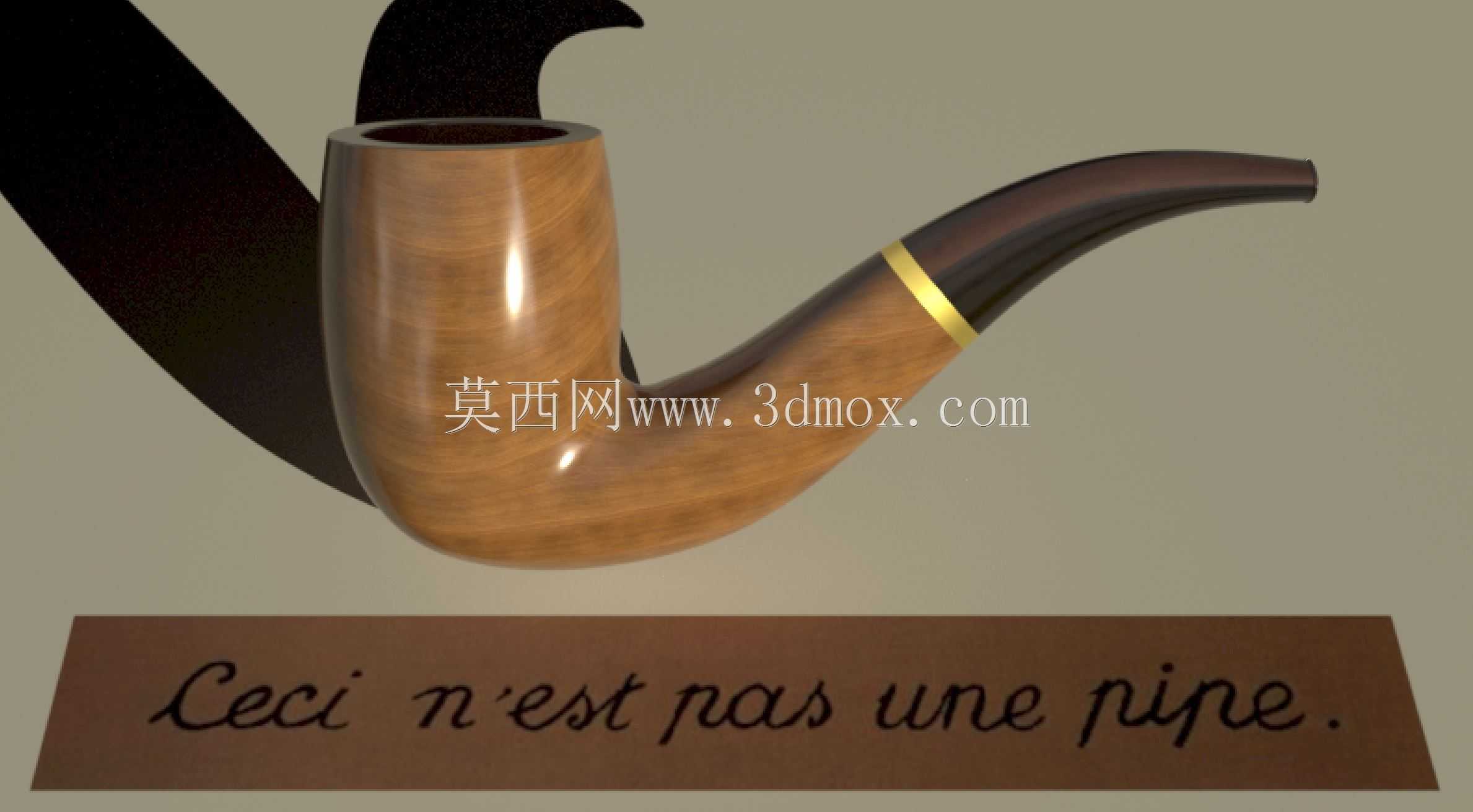

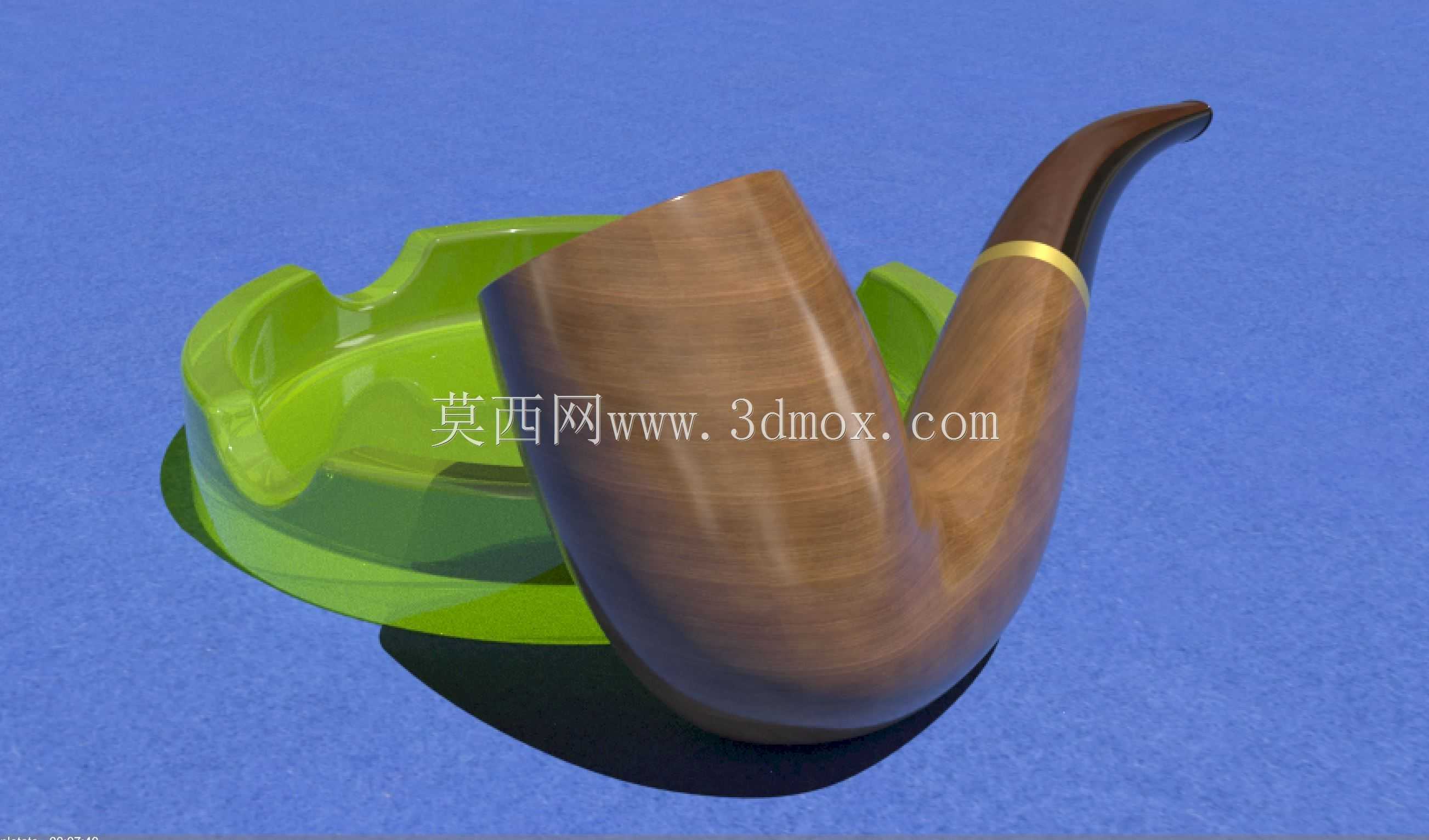

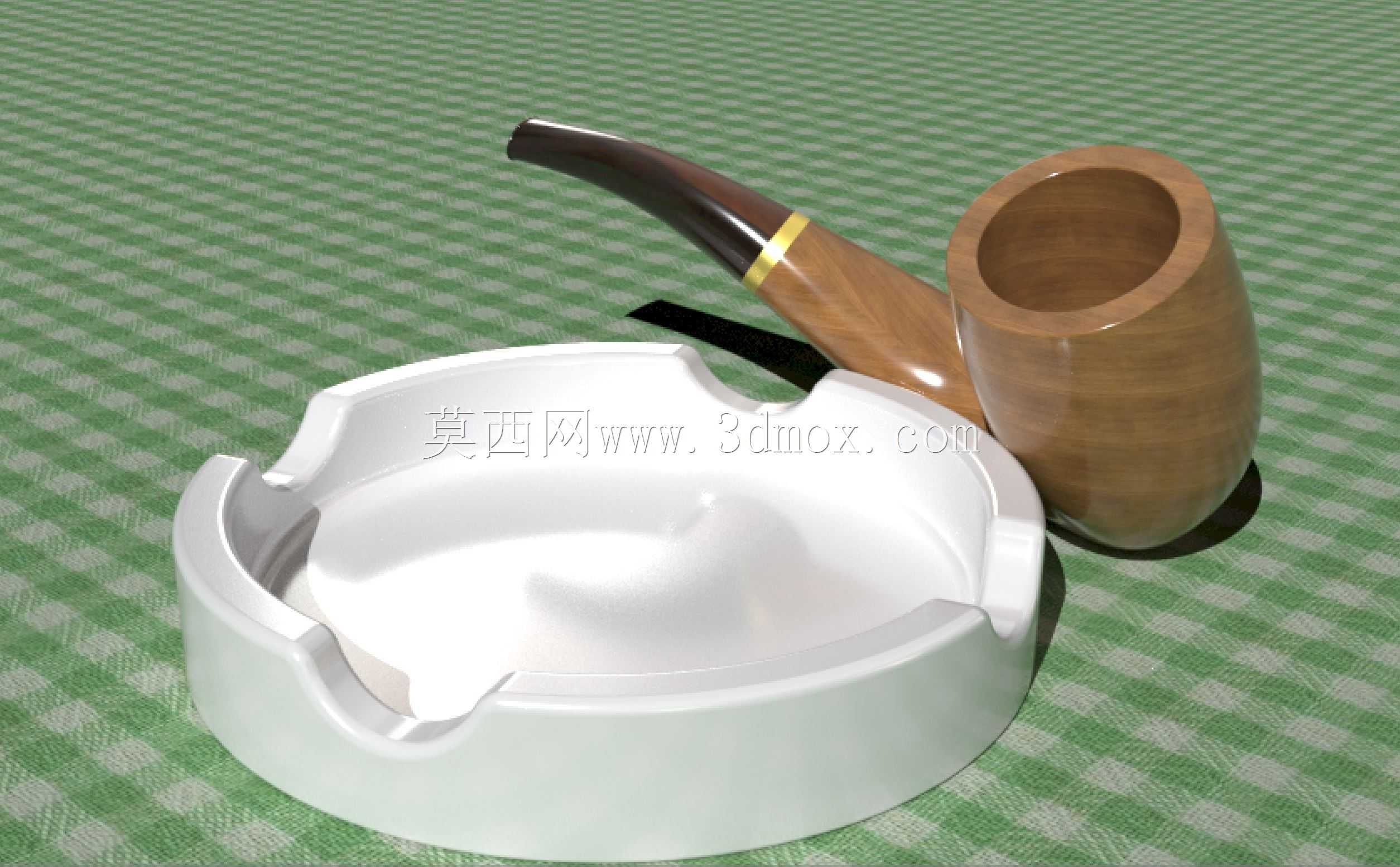

超现实主义艺术风格木质烟斗三维造型

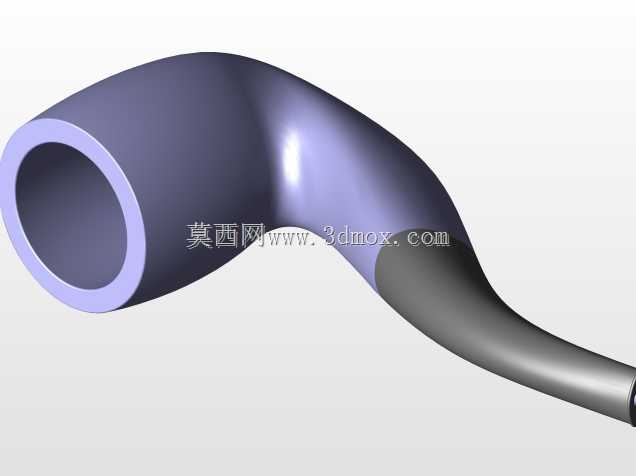

　　做了十几年结构建模，这次拿到的烟斗造型项目，一开始没往常规烟具方向走，毕竟参考原型本身就带着艺术表达属性，建模的时候得兼顾实际烟具的功能逻辑和艺术摆件的展示效果。先从斗钵部分说起，这部分是整个造型的核心功能区，常规烟斗的斗钵要容纳烟丝，内腔得做平滑的圆弧过渡，壁厚控制在均匀的3mm左右，既保证握持的时候不会因为壁厚太薄导热过快烫到手，也不会因为壁厚太笨重视觉上显得臃肿。斗钵的外轮廓不是正圆柱，是顺着木纹走向做了微弧的收腰，靠近斗口的位置稍微做了1mm的外翻边，既符合实际使用时填装烟丝的操作习惯，也让整个斗钵的线条更流畅。

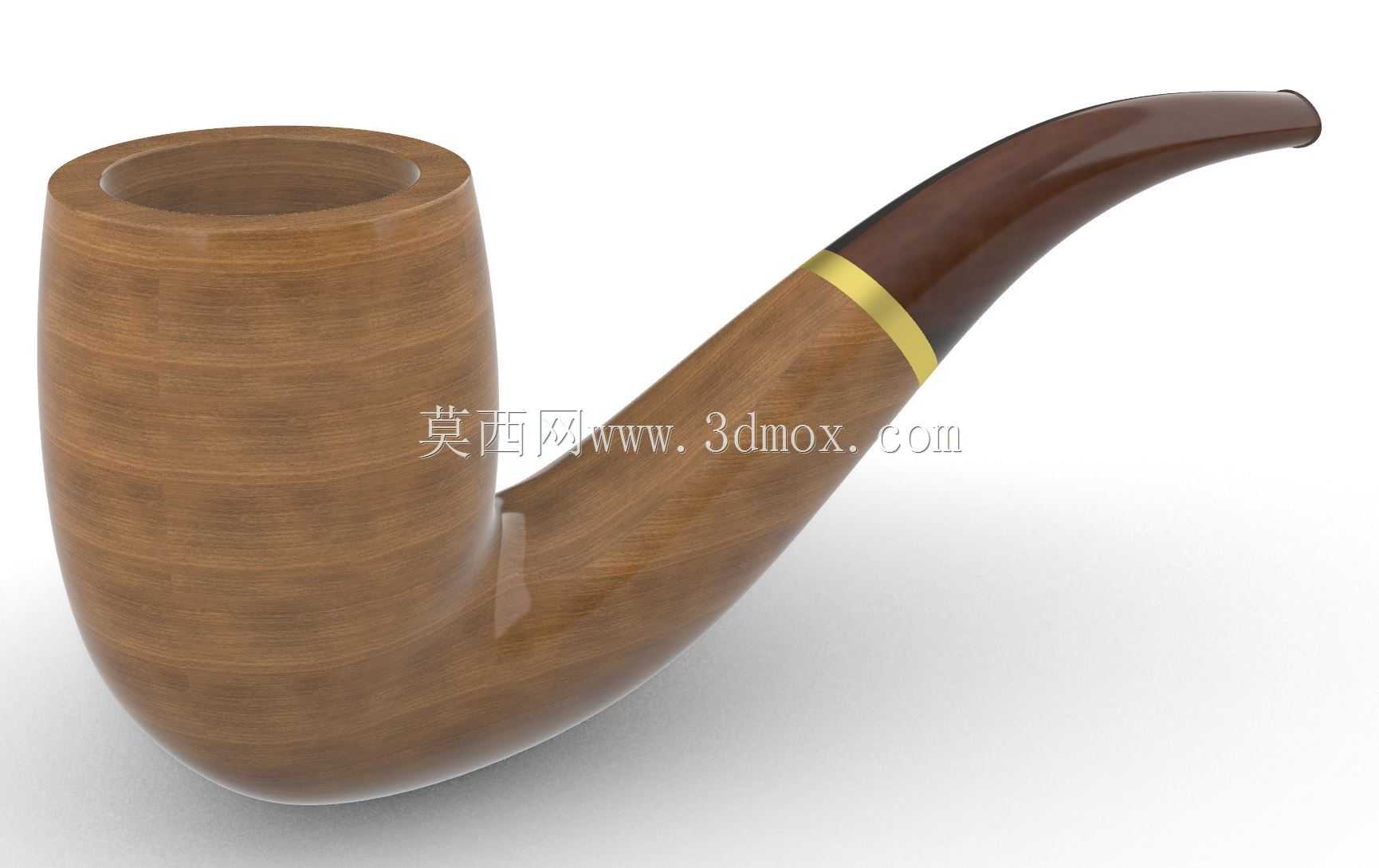

　　斗柄部分是整个造型曲面难度最高的段，从斗钵侧下方的衔接位置开始，先做平缓的向下弯曲，再顺着弧度向上抬升延伸到咬嘴位置，整个弯曲的曲率是连续变化的G2曲面，没有硬折角，一方面是实际握持的时候贴合手掌的虎口曲线，拿久了不会硌手，另一方面木纹材质的渲染效果在连续曲面上能呈现更自然的纹理走向。斗柄靠近咬嘴的位置做了一圈金属装饰环的结构，这个环的宽度是4mm，和木质斗柄做了0.2mm的嵌合台阶，装配的时候可以直接卡进去，不需要额外的粘接定位，实际生产的时候这个位置也能做不同材质的替换，比如换成铜环、银环或者亚克力环，适配不同的产品定位。

　　咬嘴部分的造型做了收窄的扁弧处理，厚度从和斗柄衔接处的8mm逐步过渡到端口的3mm，宽度控制在12mm，刚好贴合人嘴唇的闭合弧度，实际使用的时候不会有异物感，端口做了0.5mm的圆角，避免边缘锋利划到嘴唇。整个模型的安装边界其实没有复杂的装配关系，因为是一体化的烟具加摆件属性，整体长度控制在140mm左右，斗钵高度是45mm，斗钵外径35mm，放在桌面当摆件的时候占用的空间很小，和常规的签字笔、桌面镇纸的尺寸差不多，不会挤占太多桌面空间。

　　从应用场景来说，这个造型一方面可以作为实际烟具生产的三维参考，开模或者实木加工的时候直接导出曲面数据就能走刀路，曲面的连续性已经满足五轴加工的要求，不需要后续再补面修顺；另一方面也可以作为文创展示、艺术教学的三维素材，毕竟原型本身是超现实主义的经典艺术符号，做出来的模型不管是3D打印做实物摆件，还是做渲染素材用于艺术相关的内容创作，都能直接用。建模的时候特意把木质部分和金属装饰环、咬嘴部分做了独立的实体分层，后续改材质的时候不需要重新拆分模型，要做石楠木、黑檀木、麻梨疙瘩这些不同木质的效果，直接替换材质球就行，金属环要做黄铜做旧、亮面镀铬或者哑光黑金的效果，也能单独调整参数。

　　实际做结构校验的时候，特意模拟了握持的受力情况，整个烟斗的重心落在斗钵和斗柄衔接的位置，也就是手掌虎口托住的位置，拿在手里的时候不会出现斗嘴往上翘或者斗钵往下沉的情况，平衡感和真实的实木烟斗一致。斗钵的内腔深度做了30mm，底部做了2mm的平底，放烟丝的时候不会出现底部漏灰的情况，内腔壁的粗糙度建模的时候就按实木打磨后的效果做了微纹理，实际加工的时候顺着这个曲面打磨就行，不需要额外调整轮廓。斗柄内部的烟道也做了等直径的3mm通孔，从斗钵底部中心一直通到咬嘴端口，整个通道没有直角转弯，烟气流通的时候不会产生紊流，这也是实际烟具必须满足的功能要求，不能只做外形忽略内部的功能结构。

　　很多人做艺术相关的三维模型容易只顾外形好看，忽略实际的功能合理性，这次建模的时候特意把艺术表达和实际使用的结构逻辑结合起来，不管是做实物生产还是做数字展示，这个模型都能直接用，不需要再做大幅度的结构调整。曲面建模的时候全程用曲率梳检查过曲面的连续性，没有出现曲面褶皱、曲率突变的问题，导出STEP或者IGS格式的时候不会出现破面，导入到不同的三维软件里都能正常编辑。尺寸标注的时候所有的配合位置都留了合理的公差，木质部分和金属环的配合是过渡配合，实际装配的时候稍微施加一点压力就能装紧，不会出现松动脱落的情况，咬嘴部分如果用亚克力材质生产，也可以做可拆卸的结构，方便后续清理烟道内部的烟油，这些细节在建模的时候都预留了结构余量，不需要后续再改模。
