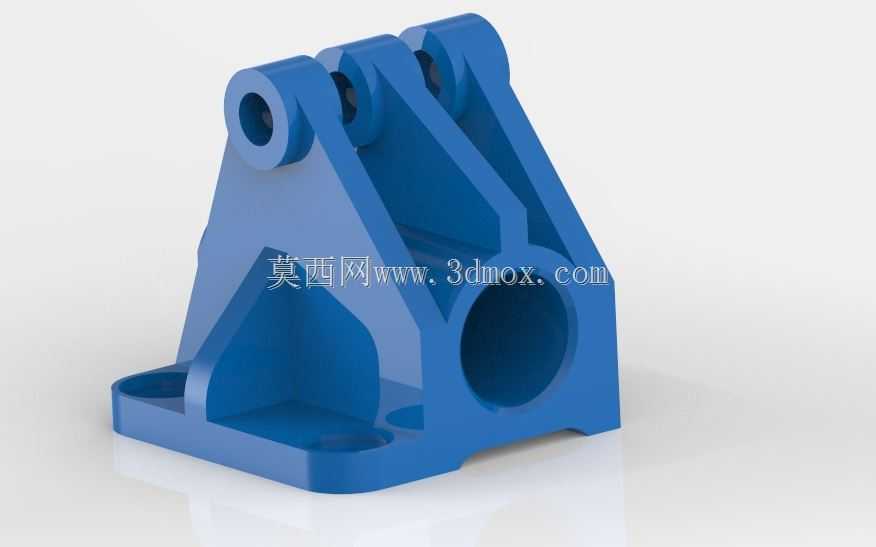

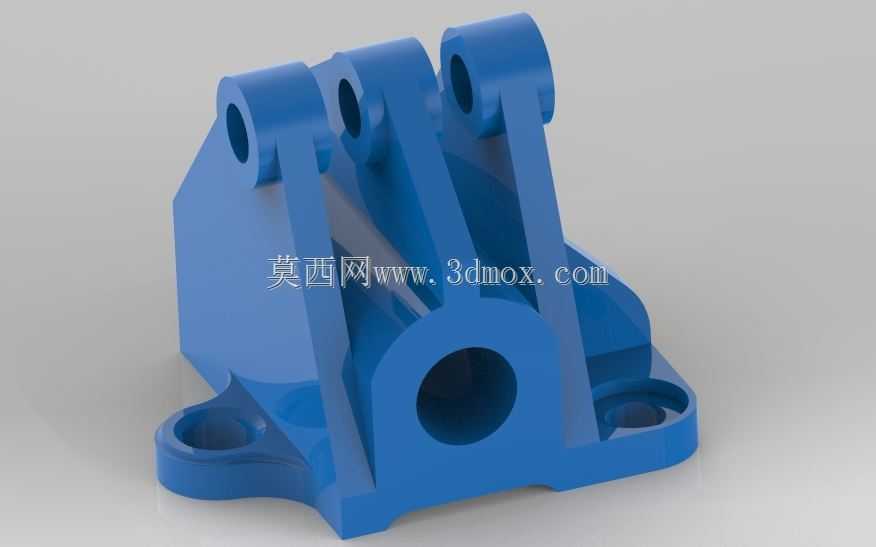

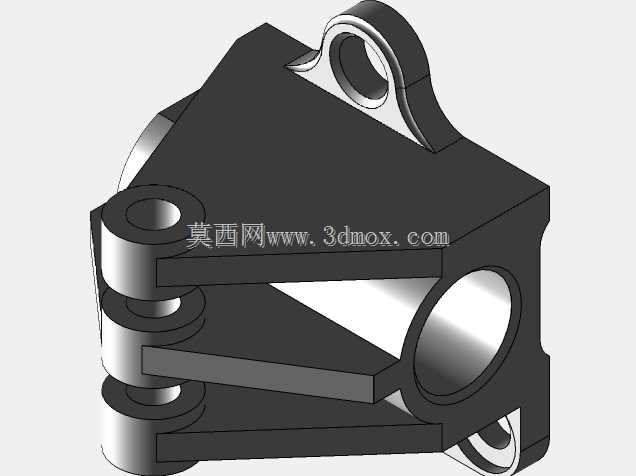

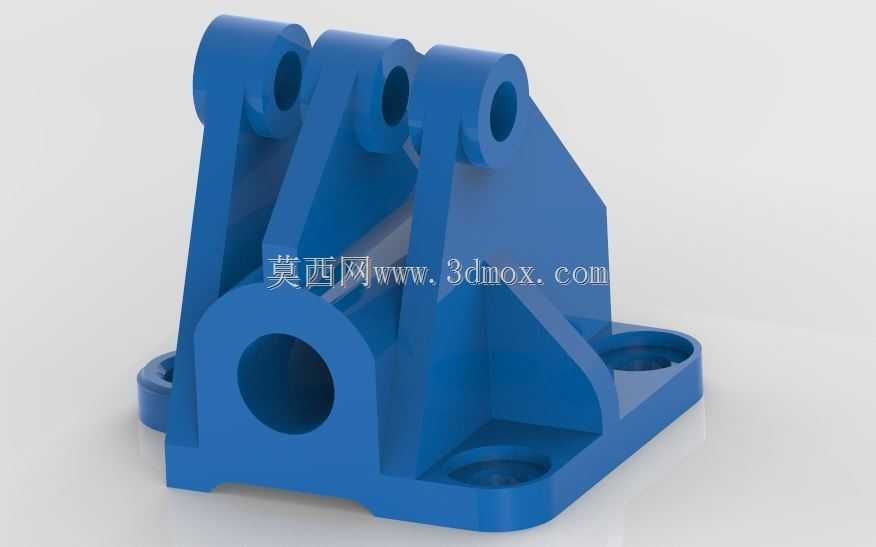

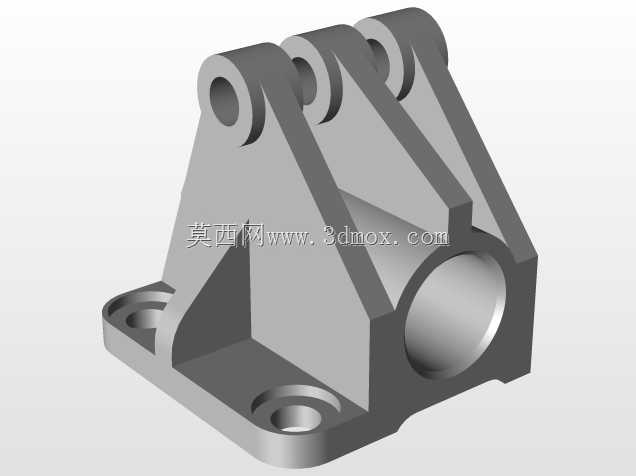

带加强筋多铰接孔安装支座结构

　　这类带多组铰接孔与加强筋结构的支撑支座，常见于各类工业设备的动力执行端连接部位，在自动化生产线的摆臂驱动单元、工程机械的连杆传动机构、物流输送设备的张紧调节组件中都能见到这类零件的身影，核心作用是作为固定基体与活动连杆之间的衔接载体，同时承担径向载荷传递、铰接轴定位、安装基准统一的多重功能。从结构设计逻辑来看，底座部分设置的两个沉头安装孔，是用来通过内六角螺栓将整个支座固定在设备的安装基板上，沉孔结构可以保证螺栓安装后端面不突出底座平面，避免与周边运动部件产生干涉，底座边缘开设的长条形避让槽，是为了适配安装时的位置微调需求，同时可以减少底座与安装面的接触面积，降低安装面平面度误差带来的装配应力，避免长期受载后底座出现变形翘曲。

　　主体支撑部分采用了斜向加强筋的布局，三组加强筋分别对应上方三个铰接耳板的受力方向，这种筋位设计不是均匀等厚布置，而是根据每个铰接孔的受载大小调整筋的宽度与过渡圆角，靠近中间大圆孔的筋板厚度最大，因为这个位置通常是连接主驱动摆臂的铰接点，工作时会承受周期性的交变载荷，筋板与主体壁、底座的连接处都做了大圆角过渡，避免应力集中导致的疲劳断裂，这也是这类承力支座设计时最需要注意的细节，很多同类零件的失效都出现在筋板与基体的连接位置，圆角处理不到位会在交变载荷下萌生裂纹，最终导致零件断裂。上方的三个同轴度要求较高的铰接孔，分别对应不同的连杆连接需求，两侧的小孔一般用来安装辅助定位杆或者阻尼器的连接轴，中间的大孔用来安装主铰接轴，

　　孔的端面都做了凸台设计，一方面是为了增加孔的轴向接触长度，提高铰接轴的支撑刚度，另一方面凸台端面可以作为轴用挡圈或者轴承端面的定位基准，保证铰接部件的轴向窜动量控制在设计允许范围内。前端的大直径圆孔是这类支座的另一个核心功能位，通常用来安装直线轴承或者铜套，为穿过的导杆提供滑动支撑，这个孔的轴线与上方铰接孔的轴线平行度要求较高，否则会导致导杆滑动时出现卡滞，加速衬套的磨损，设计时这个孔的壁厚也做了加厚处理，避免导杆受侧向力时孔壁出现变形。从安装边界来看，这类支座的整体外轮廓没有突出的尖锐棱角，所有外边缘都做了倒角处理，既可以避免装配时划伤操作人员，也能减少零件搬运过程中的磕碰损伤，

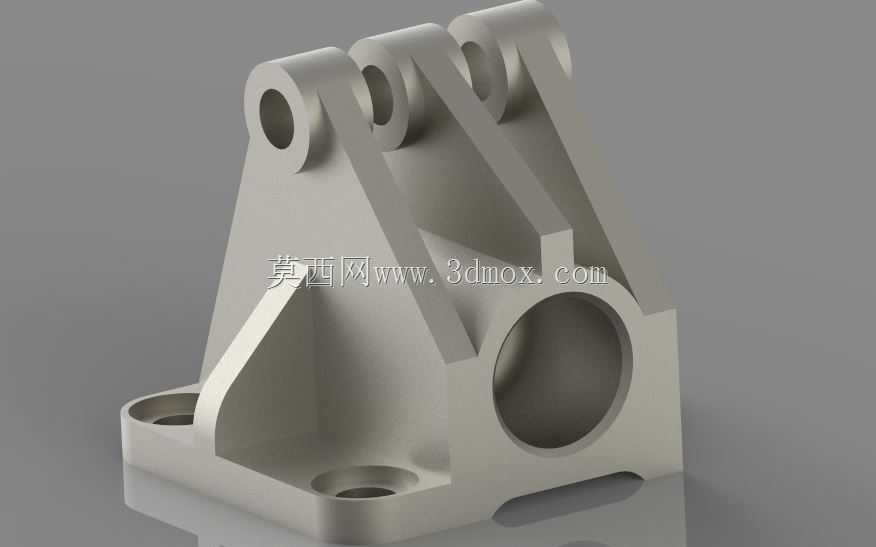

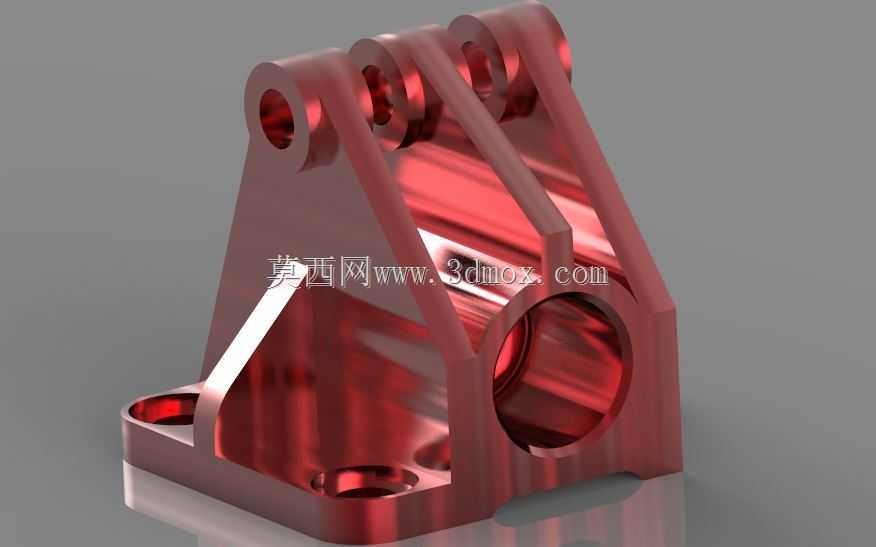

　　底座的安装孔间距是按照通用工业铝型材的槽距标准设计的，可以直接适配40系列、50系列工业铝型材的安装需求，不需要额外加工转接板，降低了设备组装的成本。在实际选型应用时，需要重点核对上方铰接孔的中心高与前端圆孔的中心距尺寸，确保与配套的连杆、导杆行程匹配，同时要根据实际工作载荷选择对应的材质，轻载工况下可以选用铝合金材质做阳极氧化处理，重载工况下则需要选用45号钢做调质处理，铰接孔与前端支撑孔的内表面需要做相应的硬化处理，提高耐磨性能。这类零件的建模过程需要重点关注各个特征之间的几何公差约束，尤其是铰接孔之间的同轴度、铰接孔与支撑孔的平行度、底座安装面与孔轴线的垂直度，这些公差如果设置不合理，即使三维模型外观看起来正确，实际加工装配后也会出现运动卡滞、磨损过快的问题，建模时筋板与基体的合并要注意避免出现零厚度几何体，否则后续导入工程图模块或者CAM加工编程时会出现特征识别错误，渲染时的金属质感表现也要结合实际加工工艺，铸造成型的零件表面会有轻微的脱模斜度与铸造纹理，机加工的表面则会有明显的刀纹质感，不同的表面处理方式对应的反光特性也有区别，这些细节都是三维建模过程中需要结合实际生产工艺考虑的内容，不能只追求外观的视觉效果而忽略工程实际的合理性。
