多通路集成式流体管路连接接头结构

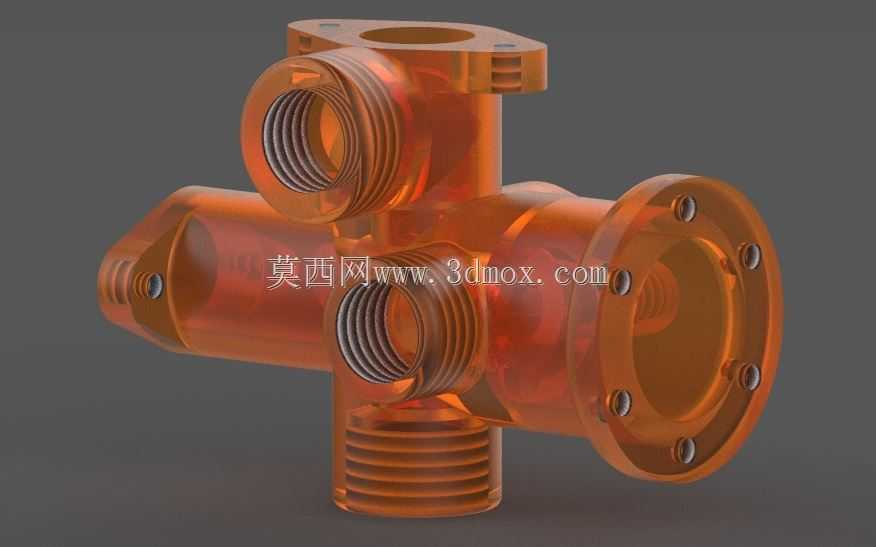

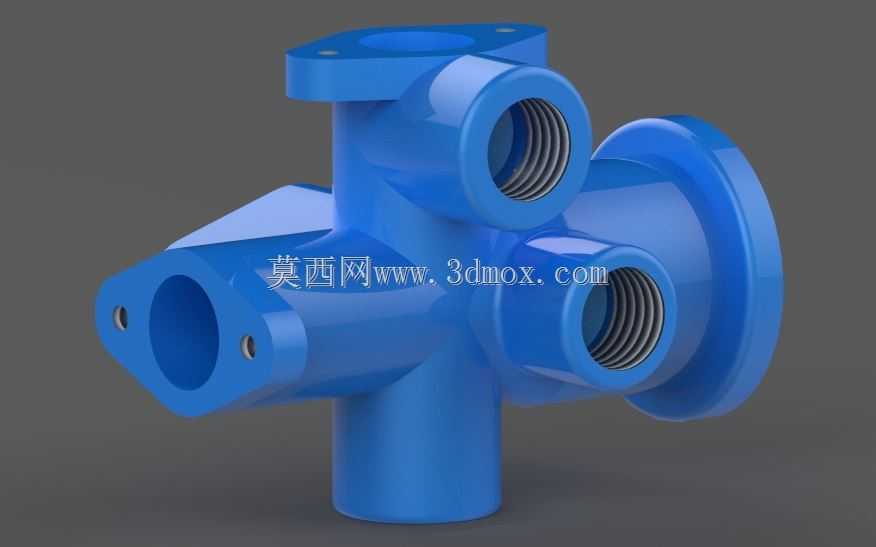

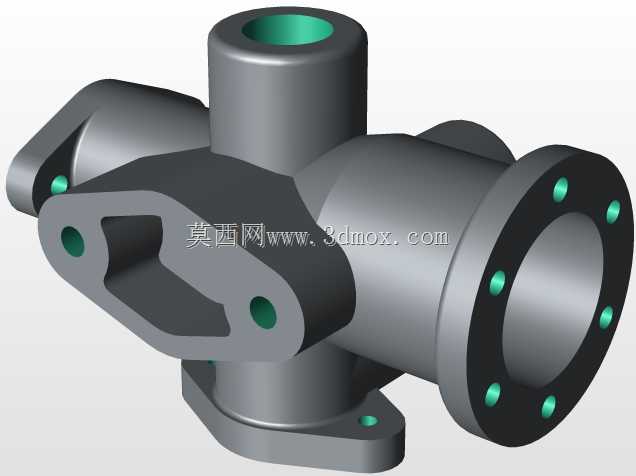

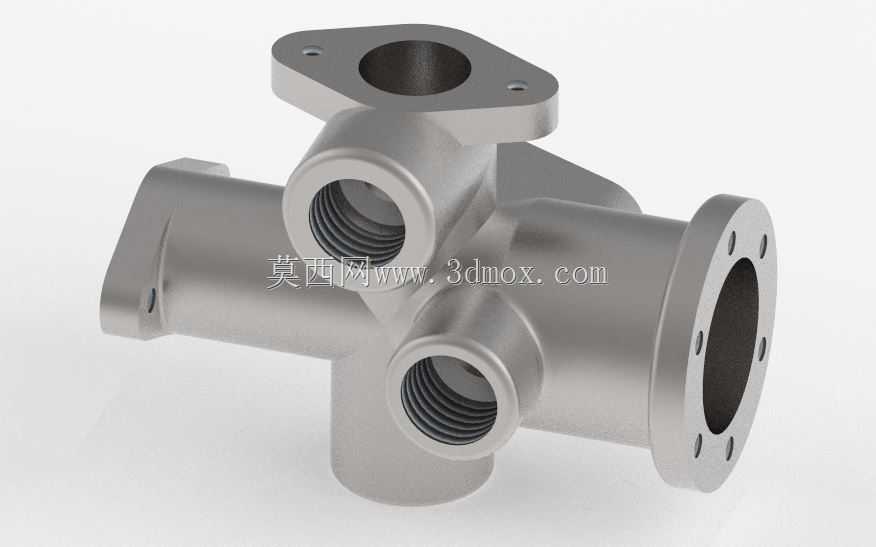

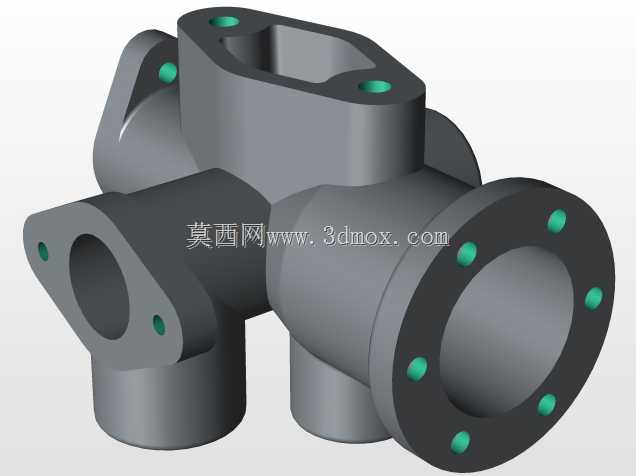

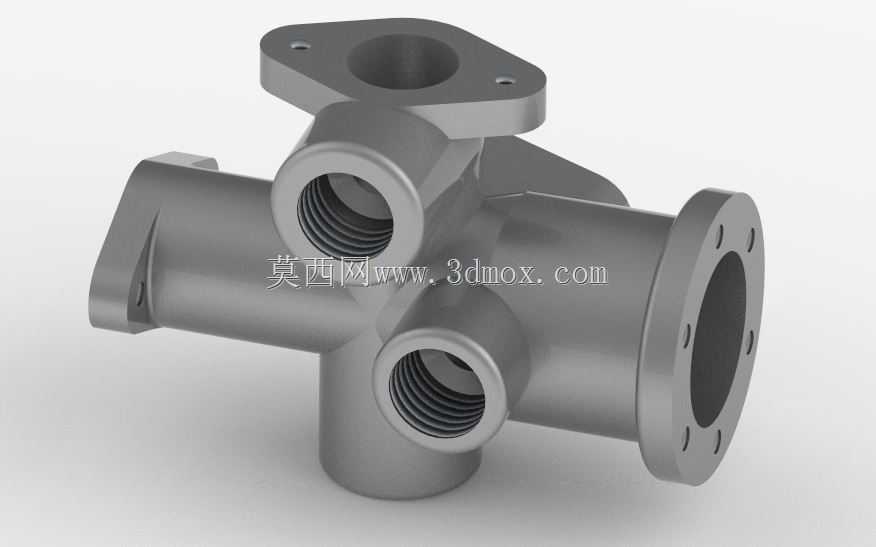

　　在流体输送系统的管路布设场景中，这类多通路集成式连接结构是管路网络搭建的核心基础部件，常见于化工流体输送、液压动力回路、气动控制管路、民用给排水系统以及实验流体回路等场景中，承担着多方向管路汇流、分流、转向的核心作用，能够在有限的安装空间内完成多根管路的交汇对接，减少管路转接件的使用数量，降低整个管路系统的泄漏风险点。从结构设计逻辑来看，该接头采用一体化集成式的主体结构，没有额外拼接的焊缝或粘接面，主体部分通过实体结构成型，各个通路的内壁保持光滑过渡，能够减少流体在通路内部流动时的阻力损失，避免流体在转角位置形成涡流滞流区，降低流体介质中杂质在接头内部沉积堵塞的概率。接头的各个外接端口采用差异化的连接结构设计，

　　其中带外螺纹的端口可以直接与带内螺纹的管路或阀件进行螺纹旋接，螺纹的牙型精度满足密封配合要求，配合密封件使用时可以承受常规工况下的管路压力；带法兰盘的端口则适用于大管径、高压力等级的管路对接场景，法兰盘上均匀分布的螺栓孔可以通过紧固件与对接法兰完成刚性连接，法兰端面预留的密封槽可以安装密封圈实现端面密封，能够承受比螺纹连接更高的管路工作压力；其余几个同规格的外螺纹端口则可以对接同管径的支路管路，实现单路输入、多路输出或者多路输入、单路输出的流体流向分配。在安装边界的设计考量上，该接头的整体外形采用紧凑式布局，各个端口的朝向经过空间角度优化，相邻端口之间预留了足够的扳手操作空间，在实际安装作业时，不需要使用特殊工装，

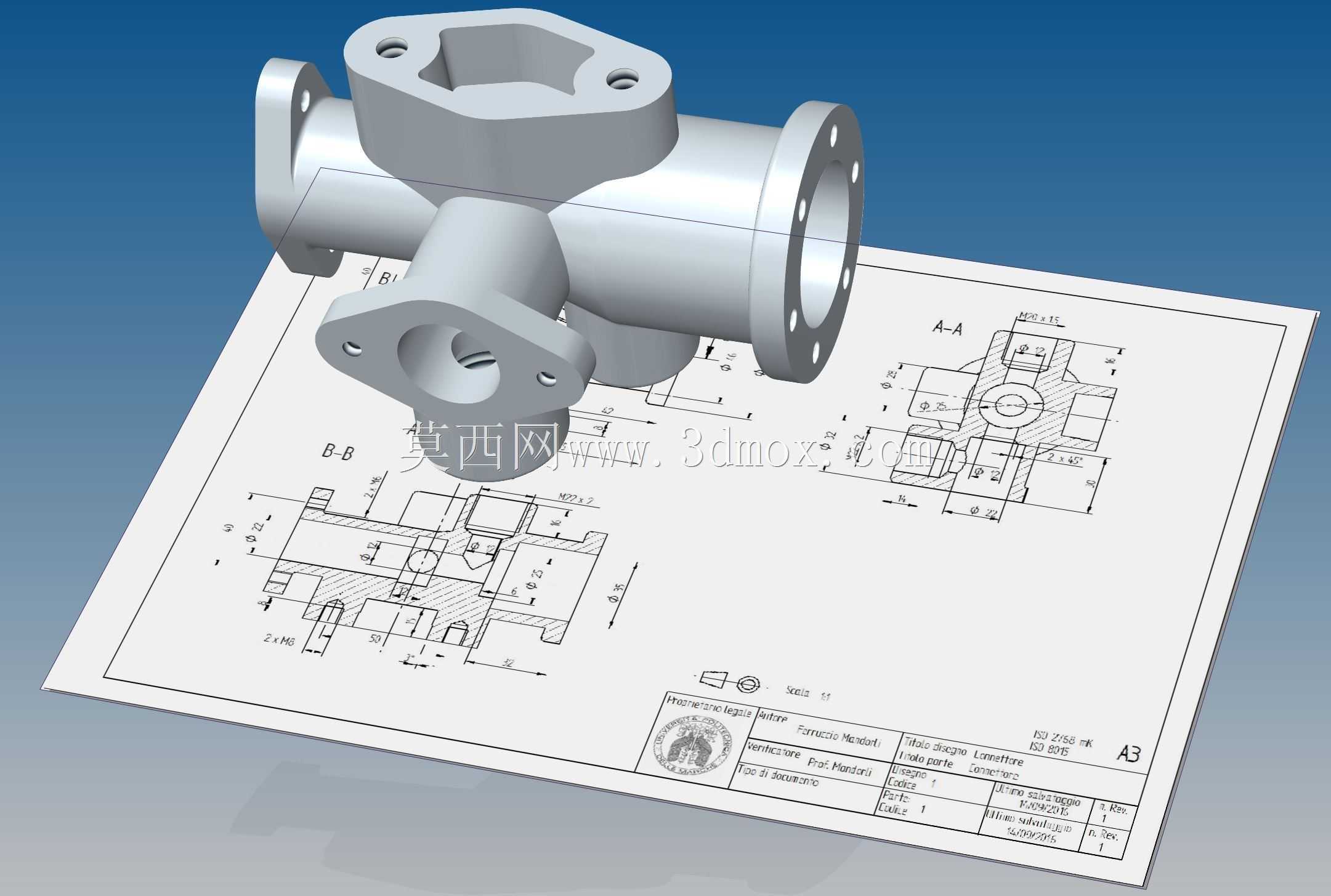

　　采用常规的活动扳手、管钳等工具就可以完成各个端口的管路对接作业，不会出现相邻端口干涉导致无法拧紧的问题。接头主体的壁厚经过强度校核，在满足额定工作压力下的结构强度要求的同时，尽可能控制整体重量，降低管路系统的整体负载，避免接头自重过大对相连管路产生额外的弯曲应力。从实际使用的功能特性来看，这种集成式多通接头相比采用多个普通三通、弯头拼接的管路结构，整体的密封点位更少，在长期使用过程中出现介质泄漏的概率更低，同时整体的结构刚性更好，在管路存在小幅振动的工况下，不会像拼接结构那样容易出现接口松动的问题。在进行三维建模的过程中，需要重点保证各个通路的同轴度精度，螺纹特征的牙型参数要符合对应标准的尺寸要求，

　　法兰盘上的螺栓孔位置度要控制在公差范围内，确保实际生产加工后能够与标准管路配件完成顺利装配，各个通路的相交位置要做圆角过渡处理，避免应力集中导致接头在压力冲击下出现开裂的问题。在设备选型适配时，需要根据实际管路的工作压力、流体介质特性、管路通径大小来匹配对应规格的接头，同时要确认各个端口的连接形式与现场管路的连接形式匹配，避免出现接口规格不匹配无法安装的问题。这类集成式接头在复杂管路系统中应用时，能够大幅简化管路的布设路径，减少管路的整体占用空间，尤其适合在安装空间受限的设备内部管路布设场景中使用，比如小型液压站的阀组外接管路、实验设备的流体控制回路、小型水处理设备的管路连接等场景，都可以通过这类集成接头完成管路的高效布设，同时提升整个管路系统的运行可靠性，降低后期的维护成本。
