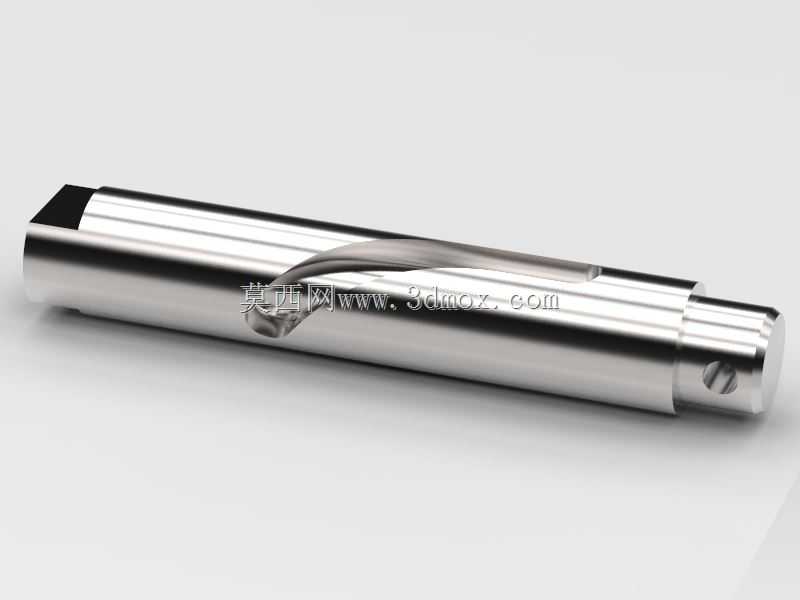

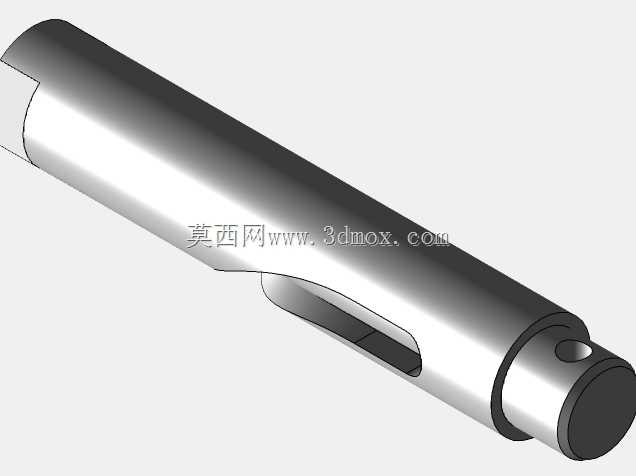

带圆柱环绕沟槽的金属传动轴结构

　　这类带环绕沟槽的轴类零件，在轻工输送设备、小型精密传动模组、自动化分拣线的动力传递环节应用十分广泛，日常接触到的包装线导辊驱动、印刷设备的辊筒联动、小型输送单元的动力输出端，都能见到这类结构的身影。它的核心作用是在传递旋转扭矩的同时，通过轴身的特殊沟槽结构实现附属零件的限位、导向或者运动轨迹约束，相比普通光轴，不需要额外加装定位套或者卡簧就能完成配套零件的轴向位置限定，能有效缩减装配环节的零件数量，降低整套传动结构的装配累积误差。从结构设计逻辑来看，轴身的环绕沟槽是整个零件的设计核心，沟槽的螺旋升角、槽深、槽宽参数需要完全匹配配套的滑动拨叉或者导向销的运动行程，在建模过程中需要先完成基础光轴的主体结构，确认各段轴径的配合公差后，

　　再通过螺旋线投影、曲面切除的方式完成沟槽特征构建，要特别注意沟槽两端的过渡圆角处理，避免热处理或者长期交变载荷下出现应力集中导致的轴身断裂。轴的两端分别设计了不同直径的配合轴段，一端是用于安装联轴器的夹紧轴段，加工有平位切面，能够保证联轴器锁紧后不会出现周向打滑，传递额定扭矩时无相对滑动；另一端是带径向销孔的安装端，用于和末端的传动轮或者执行件连接，销孔的位置度需要严格控制，保证装配后轴的整体回转同轴度符合传动要求，避免高速运转时出现径向跳动。安装边界方面，这类轴的支撑跨距需要结合轴径核算挠度，通常支撑点选在沟槽段两侧的光轴位置，选用深沟球轴承作为支撑件时，配合轴段的公差取k6即可满足过盈配合要求，

　　轴承位的表面粗糙度需要控制在Ra1.6以内，减少轴承装配后的磨损。沟槽部分的表面粗糙度要求略低于轴承位，但也要保证Ra3.2以内，避免配套的导向件在沟槽内滑动时出现卡滞或者异常磨损。实际选型应用时，需要先核算轴的传递扭矩上限，结合设备的负载工况确认轴的材质，常规轻载工况下选用45号钢调质处理即可满足强度要求，如果是高速重载或者有腐蚀环境的应用场景，则需要更换为40Cr调质或者不锈钢材质，同时对应调整沟槽的表面硬化处理工艺，提升沟槽位置的耐磨性能。在装配环节，要注意先将轴穿入支撑轴承后再安装沟槽配套的导向销件，避免装配过程中导向销和沟槽边缘发生磕碰，损伤沟槽的工作表面，日常维护时只需要定期在沟槽位置涂抹润滑脂，

　　就能保证导向件的顺畅滑动，不需要额外的复杂维护操作。这类轴的结构设计看似简单，但沟槽的参数匹配直接决定了整套联动机构的运行稳定性，设计时需要反复校核沟槽的轨迹和配套零件的运动路径是否完全重合，避免出现运动干涉或者行程不足的问题。
