轻量化拓扑优化通用电气安装支架

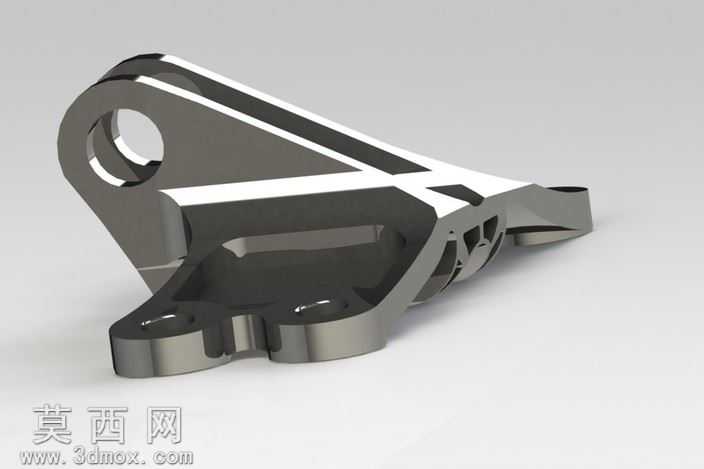

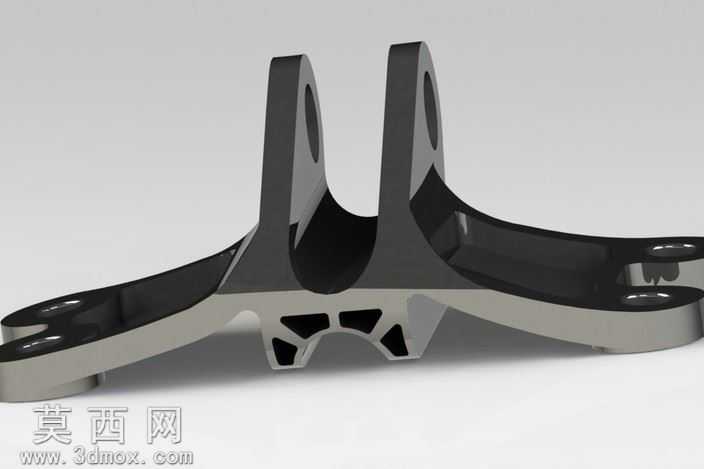

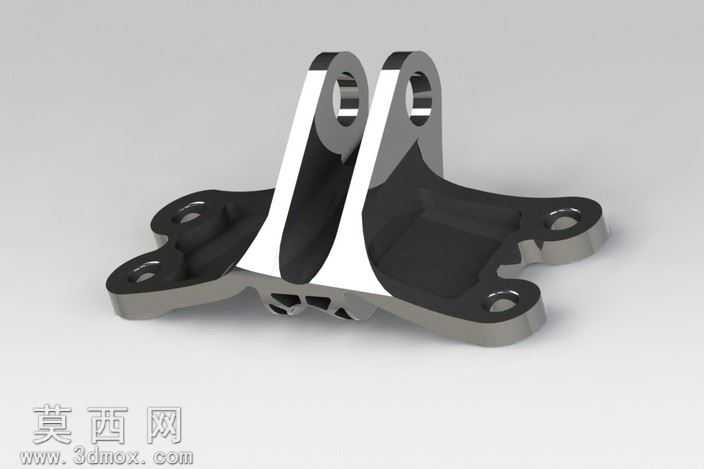

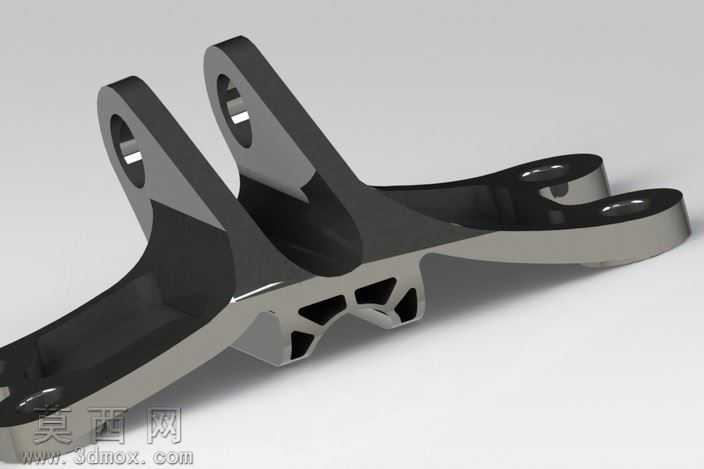

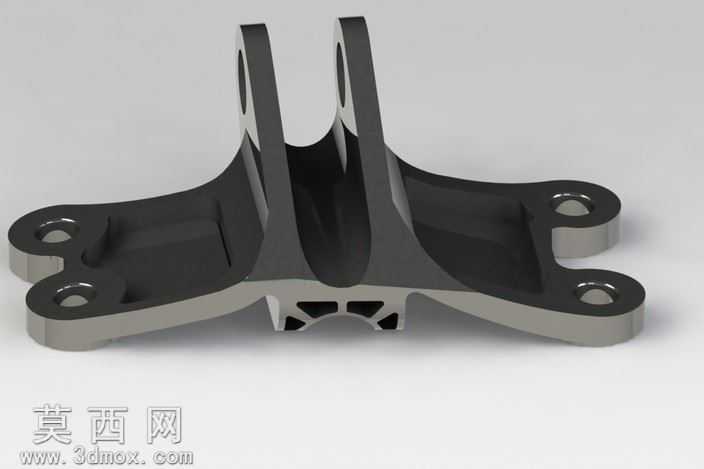

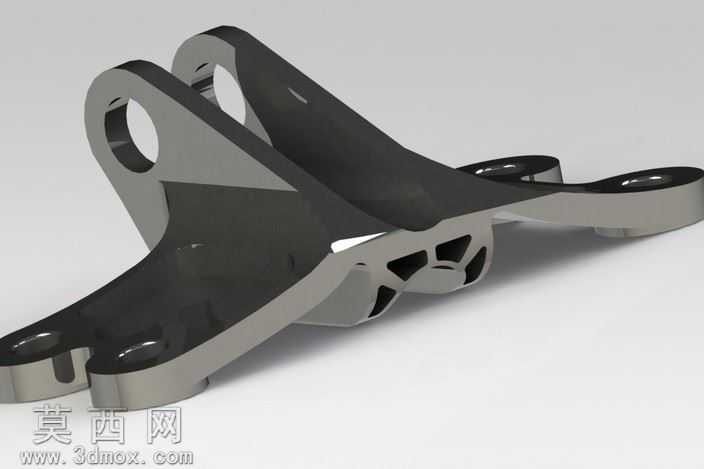

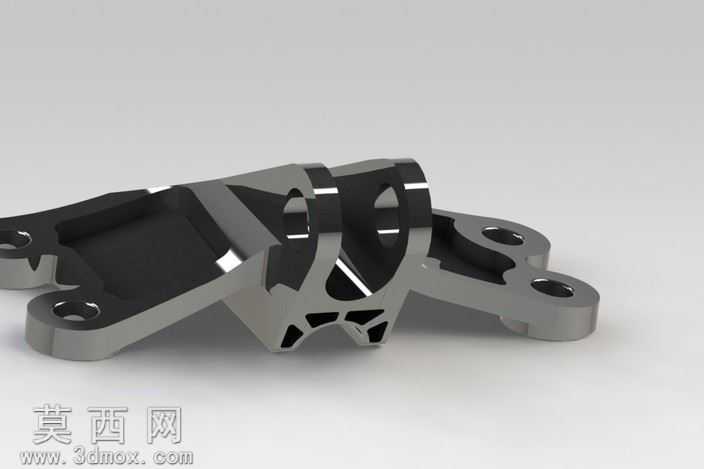

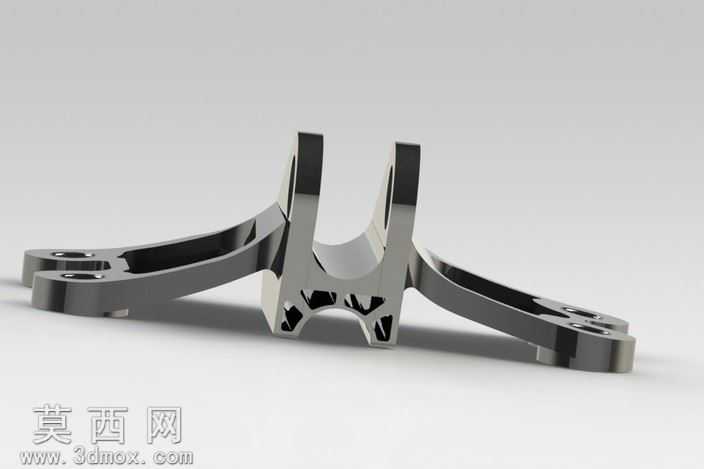

本作品为经过拓扑优化迭代的通用电气安装支架三维模型，建模阶段以实际安装工况的载荷边界为核心依据，先完成初始实体构型的搭建，再基于有限元分析结果对非受力区域的材料进行逐步剔除，最终形成兼具力学性能与轻量化优势的成熟结构。模型整体采用一体化成型构型设计，底部设置多组带通孔的安装耳座，孔位周边做了加厚凸台处理，可分散螺栓锁紧时的局部压应力，避免安装部位出现应力集中导致的结构失效；上部设置两组同轴铰接支座，支座与底部安装平台之间通过变截面的流线型支撑肋连接，支撑肋的走向完全匹配主应力传递路径，在减少冗余材料的同时保证了整体的抗弯、抗扭刚度。渲染阶段采用金属材质表现，主体支撑区域做了哑光金属质感处理，安装贴合面、铰接孔内壁做了高光机加工质感区分，清晰呈现出不同功能区域的工艺特征，背景采用中性浅灰调，通过柔和的三点布光突出结构的曲面过渡与镂空区域的形态，完整展现拓扑优化后结构的力学美感。从结构细节来看，模型在支撑肋的交接位置做了圆角过渡处理，避免锐角带来的应力集中问题，底部安装面做了平面度适配的微凸设计，可保证安装时与基座的贴合紧密性，铰接孔的内径公差、安装孔的位置度均按照通用机械安装标准设定，可直接适配常规规格的铰接销轴与安装螺栓。设计过程中先后对比了多版优化方案，在保证铰接部位同轴度、安装部位平面度等形位公差满足使用要求的前提下，通过镂空结构、变截面肋板的设计实现了大幅减重，在保证结构强度、刚度完全满足电气部件安装承载需求的同时，有效降低了零件的材料消耗与自重，适配交通运输领域对零部件轻量化的设计需求，模型的所有结构特征均做了参数化处理，可根据实际安装的载荷需求、安装尺寸快速调整孔位间距、肋板厚度等参数，具备较强的通用适配性。
