高精度机用工具生产商虎钳结构设计

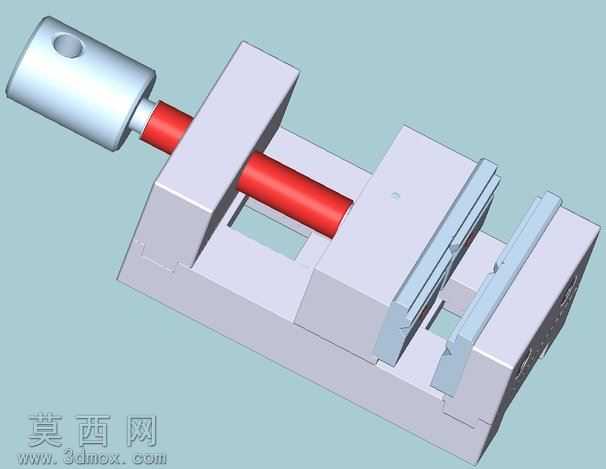

本虎钳三维模型采用参数化建模思路完成整体结构搭建，建模过程中优先保证各运动部件的装配干涉校验，通过基准轴、基准面的配合约束还原虎钳真实的运动逻辑。模型整体分为固定钳身、活动钳身、传动丝杆、驱动手柄、钳口夹板五大核心模块，固定钳身采用一体化框式结构设计，建模时对底部的安装定位槽、钳身导向滑轨做了等比例还原，滑轨部位做了轻微的倒角处理，既符合实际加工的工艺要求，也避免了模型渲染时出现锐利边缘的失真问题。传动丝杆采用梯形螺纹结构建模，建模时严格匹配丝杆导程与钳身行程的对应关系，丝杆与活动钳身的配合部位做了嵌套结构设计，还原真实虎钳中丝杆带动活动钳身沿滑轨平移的传动逻辑，丝杆端部与驱动手柄的连接部位做了销钉定位结构，保证手柄驱动丝杆转动的受力合理性。活动钳身与固定钳身的导向配合面做了间隙配合的结构预留，建模时通过偏移曲面的方式还原实际装配中的配合公差，避免模型出现运动卡滞的不合理结构。钳口部位的夹板采用单独零件建模，表面做了防滑齿纹的细节刻画，还原真实虎钳夹持工件时的防滑结构，夹板与钳身的连接采用沉头螺钉孔的结构设计，符合实际产品中夹板可更换的使用需求。材质渲染阶段，固定钳身与活动钳身主体采用灰铸铁材质参数，调整材质的粗糙度与哑光反射参数，还原铸铁件表面的磨砂质感；传动丝杆采用调质钢材质，添加轻微的金属反光与表面氧化层的色泽表现；驱动手柄采用镀铬钢材材质，调高材质的高光反射参数，突出手柄部位的金属光泽；钳口夹板采用淬硬钢材质，表面做了轻微的发蓝处理色泽，区分不同零件的材质差异。整体渲染采用柔和的漫反射光源，避免强反光造成的结构细节丢失，通过多角度的光源布置清晰展现钳身内部的传动结构、导向结构与外部的安装结构。设计过程中充分考虑虎钳的实际使用场景，底部预留的磁性夹头安装定位结构，可适配磨床、铣床等机床上的磁性工作台安装需求，整体结构紧凑，夹持行程与钳口开度的比例符合常规机用虎钳的设计规范，既可以作为机械技能培训的结构教学模型，也可作为机床附件选型、工装设计的参考模型使用，各零件的结构尺寸均参考通用机用虎钳的行业标准设定，保证模型结构的合理性与实用性。
