带安装耳的金属腔体机械连接构件

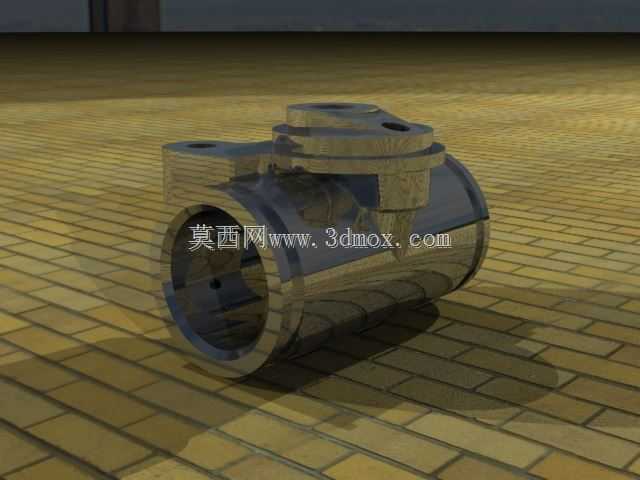

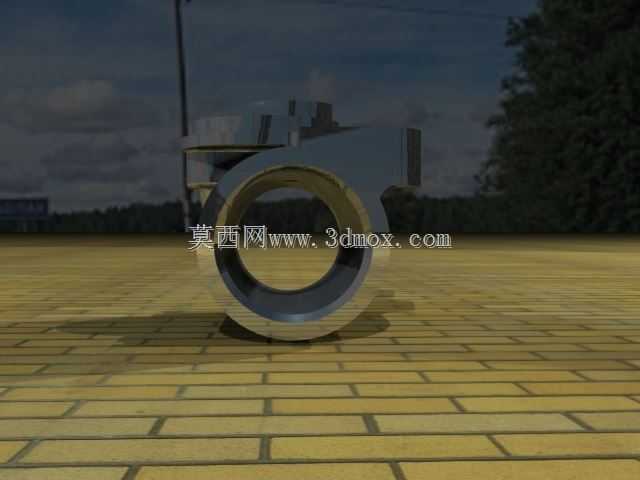

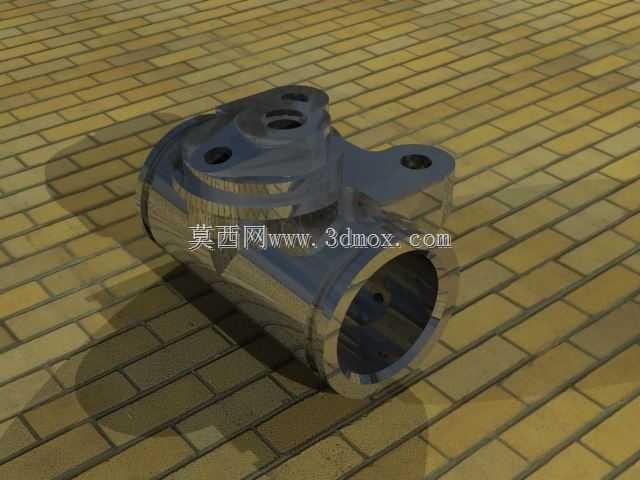

　　这类带侧向安装耳的筒状金属腔体构件，多应用在流体管路转接、小型执行元件壳体、传动机构防护腔体这类场景中，日常在轻工自动化生产线的气动回路、小型液压支路的节点位置，或是中小型动力设备的端侧连接部位都能见到它的身影。从实际使用的角度看，它的核心作用是作为两路或多路介质/传动件的转接承载结构，筒身的中空内腔用来走介质、容纳传动轴或者阀芯类零件，侧向伸出的带孔安装耳则是用来将整个构件固定在设备基座、相邻部件的安装面上，避免设备运行过程中构件受介质冲击、传动振动出现移位，保证连接位置的密封性能与传动同轴度。

　　设计这类构件的时候，首先要匹配对应安装位置的边界尺寸，筒身的外径要避开周边相邻部件的运动干涉范围，内腔的孔径要根据过流介质的流量、或是内置零件的最大外径来确定，壁厚的选择要结合工作场景的压力等级、材质的力学性能来核算，既要保证承压状态下不会出现变形开裂，也要避免壁厚过大造成整体重量超标、材料浪费。侧向安装耳的位置设计需要重点考量安装操作的可达性，两个安装孔的中心距要和基座上的预装螺柱、螺纹孔位置完全匹配，安装耳的厚度要满足螺栓锁紧时的强度要求，避免锁紧力过大造成耳板断裂，同时安装耳与筒身的衔接位置要做圆弧过渡处理，减少应力集中的问题，长期受振动载荷的工况下，这个过渡位置是最容易出现疲劳裂纹的区域，建模时的圆角参数不能随意省略。

　　构件端面的法兰边结构，是用来和相邻对接的管路、端盖类零件做配合的，端面上的多个小孔是用来穿装连接螺栓，端面的平面度要满足密封要求，如果是走压力介质的场景，端面还要预留密封槽的安装位置，避免工作时出现介质泄漏。筒身外圆的加工精度要和相邻配合的护套、卡箍类零件匹配，表面粗糙度要满足装配要求，不能有过大的加工刀痕造成装配卡滞。从建模的逻辑来看，先构建筒身的回转主体特征，再拉伸添加侧向的安装耳结构，之后切除出内腔、安装孔、端面连接孔这些特征，最后添加所有的过渡圆角、倒角细节，倒角的作用是去除加工毛刺，也方便装配时的导向对中，避免零件装配时刮伤配合面的密封层。

　　实际选型替换这类零件的时候，首先要确认安装耳的孔位间距是否和现有安装位匹配，筒身的总长不能超出安装空间的轴向距离，避免装配后和周边部件出现碰撞，内腔的通径要满足过流或者内置零件的尺寸要求，端面的连接孔数量、分布圆直径要和对接零件的参数一致，不然会出现无法对接的问题。如果是用在有腐蚀介质的场景，还要对应选择适配的材质，普通工况用常规碳钢做表面处理即可，腐蚀场景则要更换不锈钢或者做相应的防腐镀层。这类构件虽然看起来结构不复杂，但作为设备管路或者传动节点的承载部件，尺寸精度、结构强度的设计冗余是否足够，会直接影响整条支路甚至整台设备的运行稳定性，建模过程中每一处特征的参数选择，都要结合实际的受力、安装、装配场景来确定，不能只凭外观观感随意设定尺寸。
