管道用对夹式弹性密封连接接头结构

　　在民用给排水、工业流体输送、暖通空调循环管路以及化工介质输送管线的布设场景中，管道受介质温度变化产生的热胀冷缩、设备运行传递的振动、安装过程带来的同轴度偏差，一直是管路系统长期稳定运行的核心影响因素，这类对夹式弹性接头正是为解决上述管路痛点设计的核心连接件。从实际工况适配来看，这类接头不需要在管端焊接复杂的连接结构，仅通过两侧的对夹法兰配合螺栓锁紧，就能完成两段管道的对接，相比传统刚性法兰连接，它能在允许的位移范围内吸收管道的轴向伸缩量，同时补偿小角度的径向偏移与角向偏差，避免管路应力集中导致的焊口开裂、法兰密封面泄漏问题。

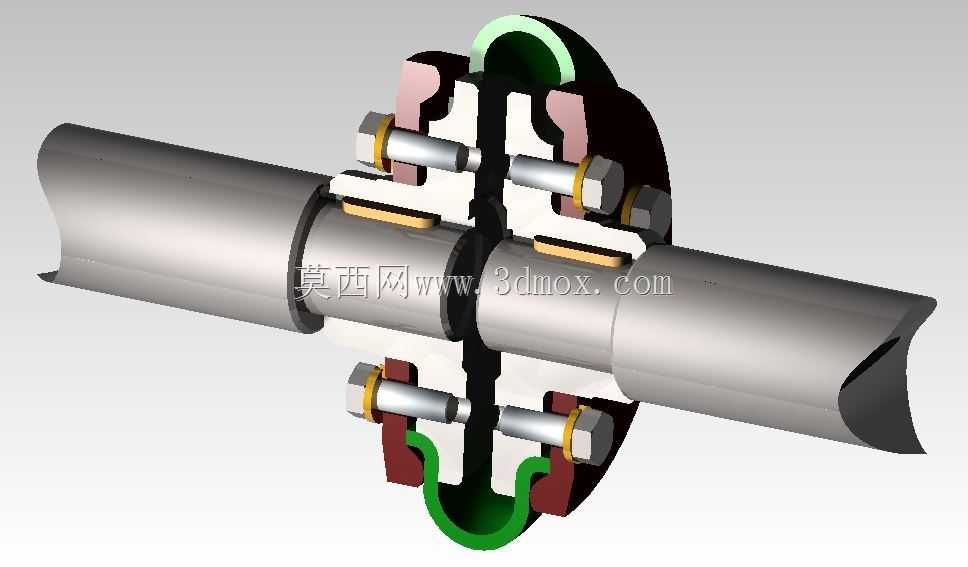

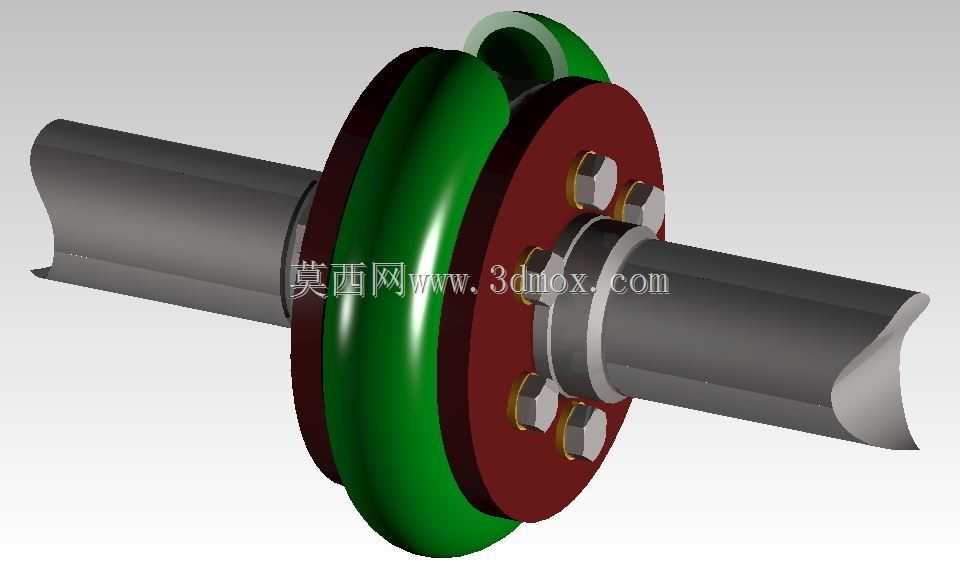

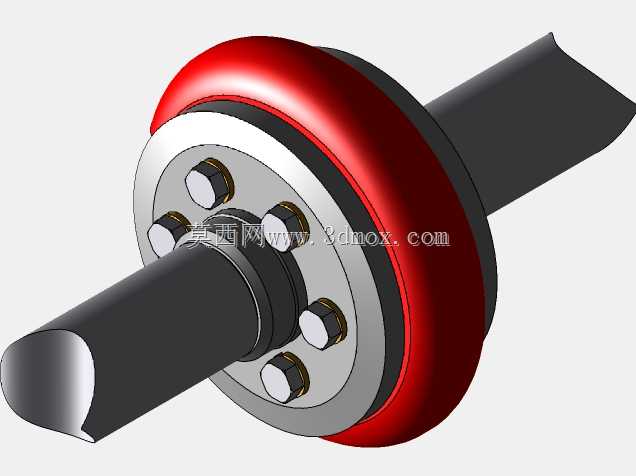

　　从结构设计逻辑来看，接头核心的弹性密封元件采用内嵌式C型结构设计，密封唇口分别贴合两侧管端的外壁与对接法兰的内侧端面，螺栓锁紧时法兰压合弹性体产生预紧变形，既能填充对接面的微观间隙实现静密封，又能在管道产生小幅位移时依靠弹性体的形变维持密封比压，不会因为管路窜动出现密封失效。两侧的金属法兰采用对称式结构设计，螺栓孔沿圆周均匀分布，安装时不需要区分正反方向，现场施工时可直接套在两根对接管道的端部，穿入螺栓后对角均匀锁紧即可，大幅降低现场安装的对位难度，尤其适合空间受限的管廊、设备进出口等狭小位置的管路装配。

　　从安装边界与尺寸适配角度，这类接头的轴向总长度远短于传统套筒式补偿器，安装时不需要在管段预留过长的调整间隙，仅需保证两根管道的对接端面处于接头腔体的中间位置即可，允许的管道轴向伸缩量根据公称通径不同通常在数毫米到十余毫米区间，可补偿的角向偏差不超过3度，完全覆盖常规管路系统的形变补偿需求。接头的金属构件采用与对接管道匹配的材质，可适配碳钢、不锈钢等不同材质的管路，弹性密封件可根据输送介质的特性选择对应材质，输送常温水介质可采用普通橡胶材质，输送油类、弱腐蚀介质则更换为耐油、耐腐的特种弹性体，适配不同行业的流体输送需求。

　　在设备进出口的连接场景中，这类弹性接头还能有效阻断水泵、换热器等转动设备运行产生的振动沿管路传递，降低管路系统的共振风险，减少振动带来的紧固件松动、密封件老化问题。设计建模过程中，需要重点保证两侧法兰的同轴度、螺栓孔的位置度，同时预留弹性体的压缩变形空间，避免锁紧后弹性体被过度挤压失去形变补偿能力；管端插入接头的深度需要做明确限位，防止管道插入过深顶触到接头内部的弹性体中部，导致伸缩补偿功能失效。不同于需要后期维护调整的填料式补偿结构，这类弹性接头没有可动的密封填料结构，安装完成后不需要定期紧固调整，长期运行的维护成本更低，密封可靠性更稳定，在中低压管路系统中已经逐步替代传统的刚性对接结构，成为管路应力释放、振动隔离的首选连接件。
