流体机械用离心式叶轮曲面结构设计

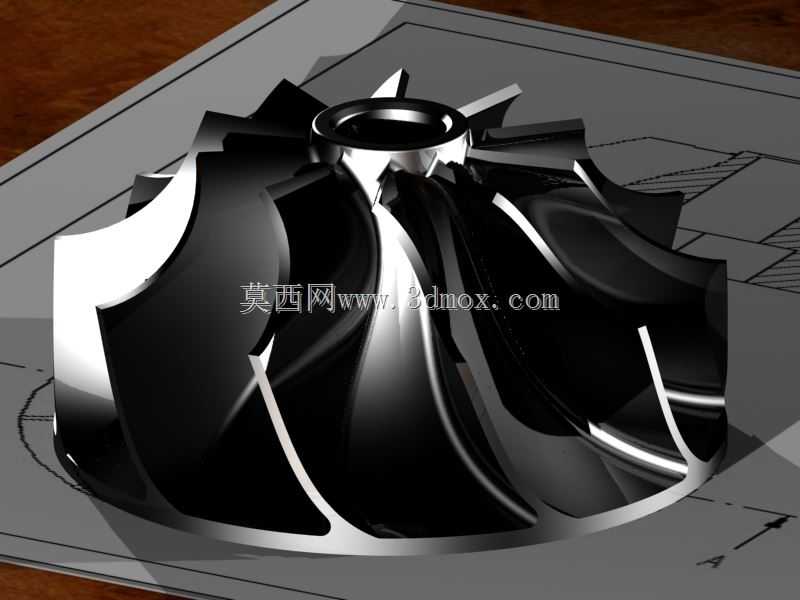

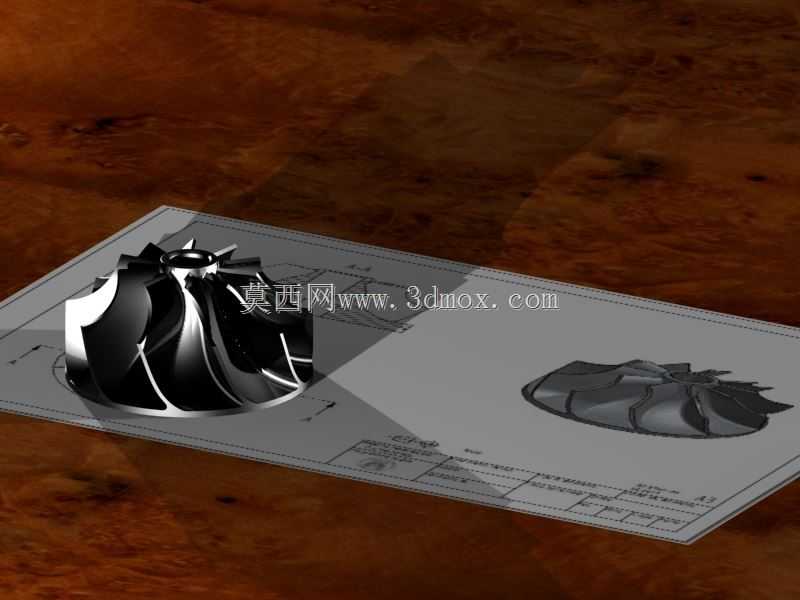

　　叶轮作为流体输送类设备的核心做功元件，广泛应用在离心式泵、通风机、涡轮增压器、流体传动设备当中，其曲面造型精度直接决定设备的运行效率、运行噪声与运行稳定性。这类曲面叶轮在实际工况中，需要承接原动机传递的旋转动能，通过叶片的曲面导向作用，将机械能转化为流经叶轮的流体介质的压力能与动能，完成流体的增压、输送过程。在实际设备选型与结构匹配过程中，叶轮的外形尺寸需要严格匹配设备蜗壳的内腔边界，其进口端直径需要对齐设备的流体入口流道，出口端直径需要与蜗壳的扩压段起始位置精准衔接，安装端的轴孔尺寸、键槽结构需要与配套传动轴的安装公差完全匹配，避免运行过程中出现偏心振动、流道干涉、密封失效等工程问题。设计这类曲面叶轮时，

　　首先需要结合目标工况的流量、扬程、介质特性参数确定叶片的进出口安装角，叶片的型线采用自由曲面构建，需要保证流体在流道内的流动轨迹平滑过渡，避免出现局部流道截面突变引发的湍流、脱流现象，降低设备运行过程中的水力损失。叶片与前后盖板的衔接位置需要做顺滑的圆角过渡，一方面减少流体流动过程中的局部阻力，另一方面降低应力集中系数，提升叶轮在高速旋转工况下的结构强度，避免长期交变载荷作用下出现叶片根部疲劳开裂的问题。在建模过程中，需要先构建叶轮的子午面流道轮廓，确定轮毂与轮盖的曲面走向，再基于叶型参数逐一生成单个叶片的曲面结构，通过圆周阵列完成整体叶片的排布，最后对实体结构做布尔合并与圆角处理，保证整个叶轮的实体结构连续无破面。

　　实际生产制造过程中，这类自由曲面叶轮可以采用五轴铣削加工、精密铸造、3D打印等工艺完成制造，建模阶段的曲面精度直接决定后续数控加工的刀路轨迹合理性，若曲面存在曲率突变、衔接缝隙等问题，会直接导致加工过程中出现过切、欠切，最终成品的流道表面粗糙度达不到设计要求，影响设备运行效率。在安装匹配层面，叶轮的轴向定位尺寸需要严格控制，安装后叶轮出口与蜗壳流道的轴向错位量需要控制在公差允许范围内，否则会引发流体泄漏、效率下降的问题；叶轮做动平衡校验时，需要基于建模阶段的质量分布数据预设去重位置，减少实际动平衡调试的工作量。针对不同的应用场景，叶轮的叶片数量、叶片扭曲角度、流道宽度都会做针对性调整：用于清水输送的泵用叶轮流道更宽，

　　叶片扭曲角度适配清水的低粘度流动特性；用于高压气体输送的压缩机叶轮叶片数量更多，流道截面变化更平缓，适配气体可压缩的流动特性；用于含颗粒介质输送的杂质泵叶轮，叶片型线会做更圆滑的过渡，减少颗粒对叶片表面的冲刷磨损。整个叶轮的结构设计需要兼顾流体性能与结构强度，在曲面构建阶段就需要同步考虑后续的加工工艺可行性，避免出现设计完成后无法加工、或者加工成本过高的问题，比如叶片之间的流道宽度需要满足加工刀具的最小进刀空间要求，曲面的最小曲率半径需要大于加工刀具的半径，否则五轴加工过程中无法完成完整流道的铣削加工。
