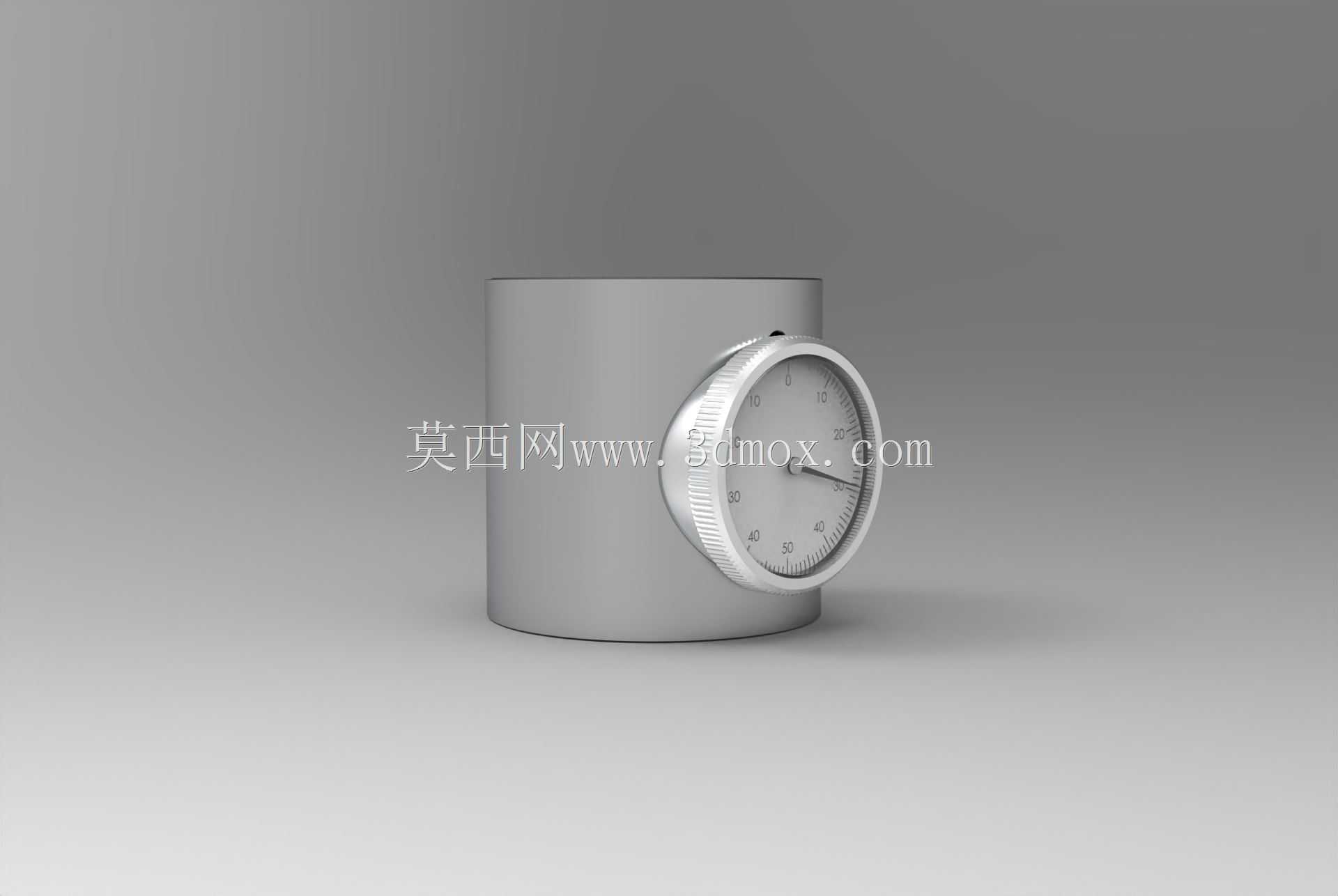

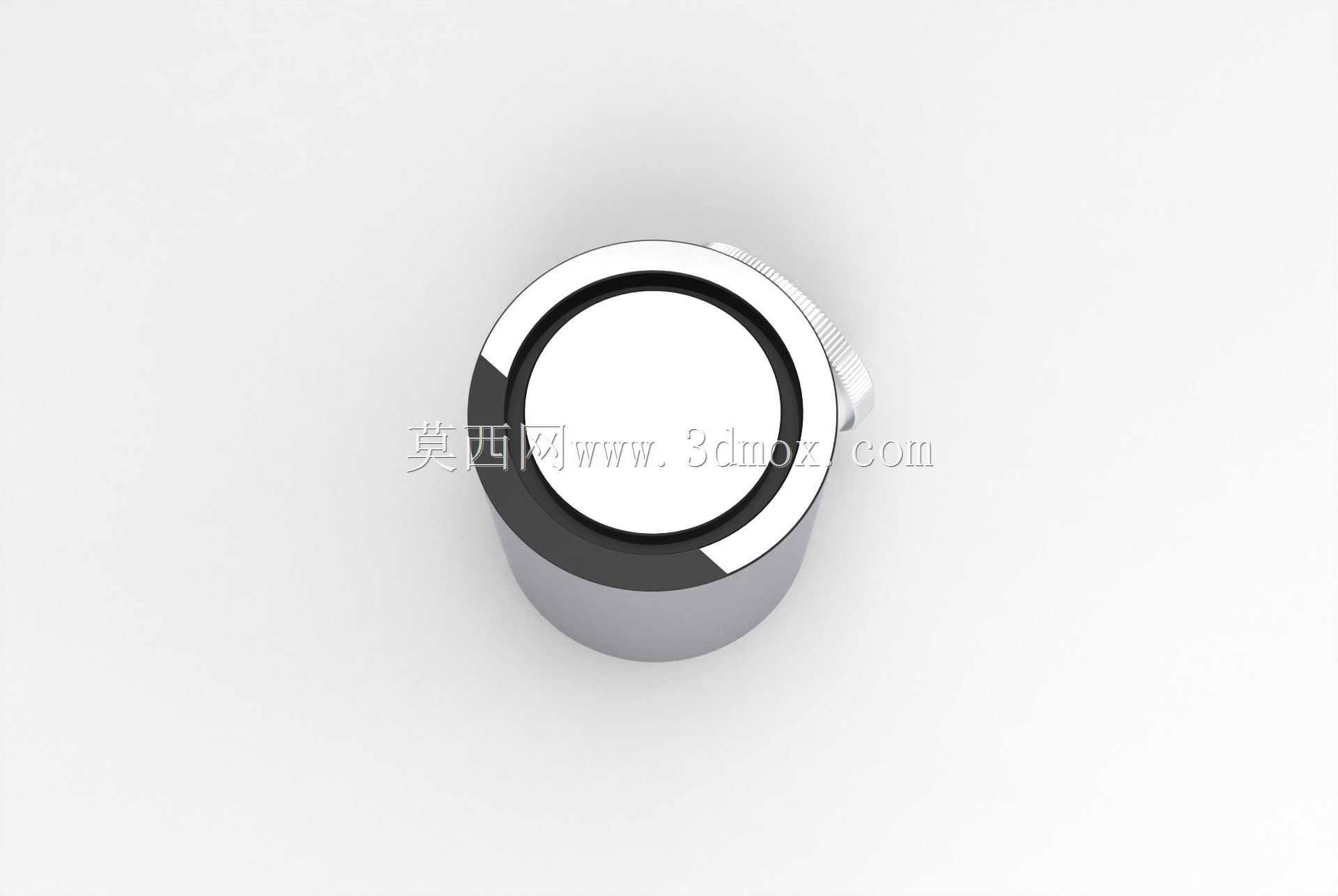

机加工对刀用Z轴高度调零指示装置

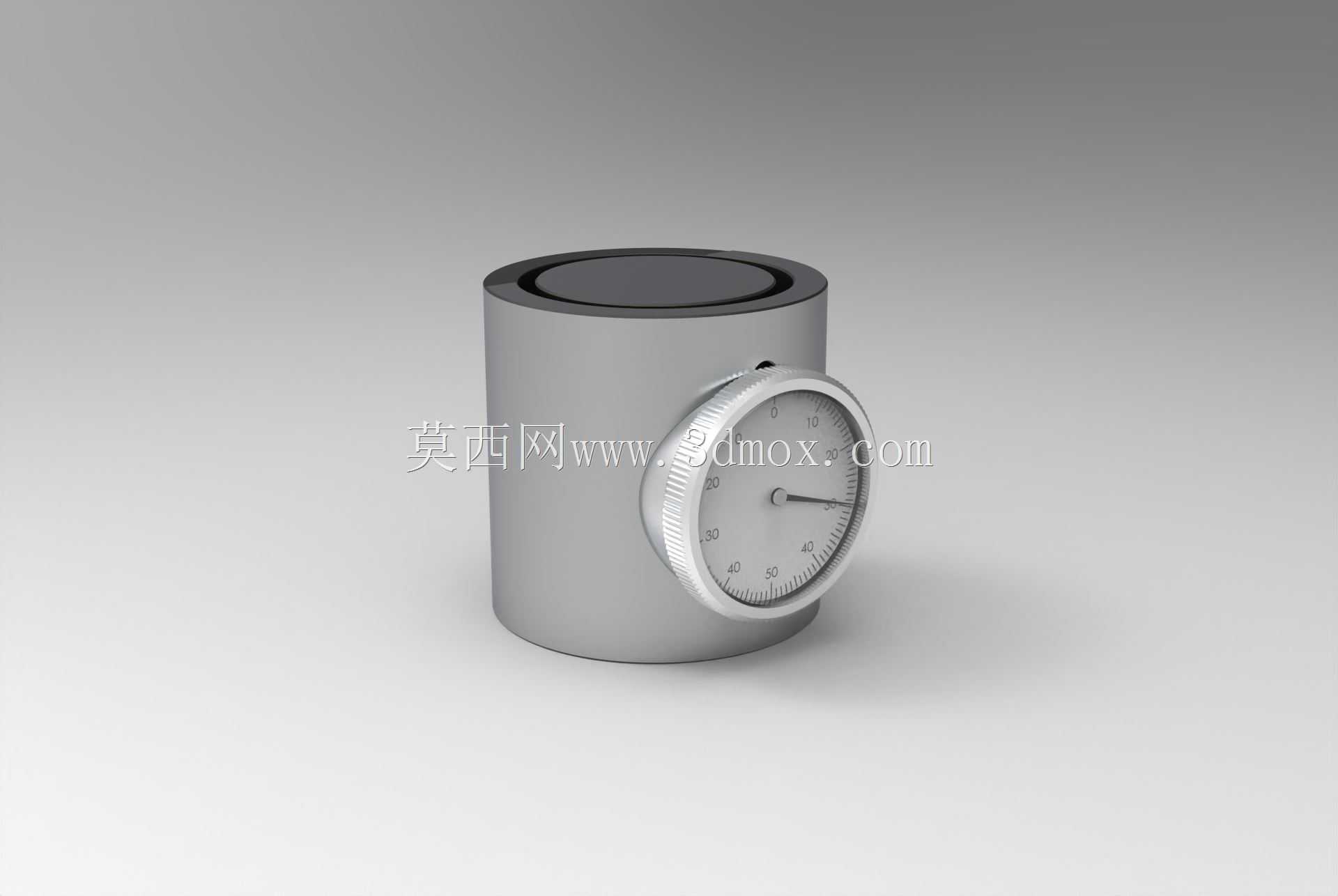

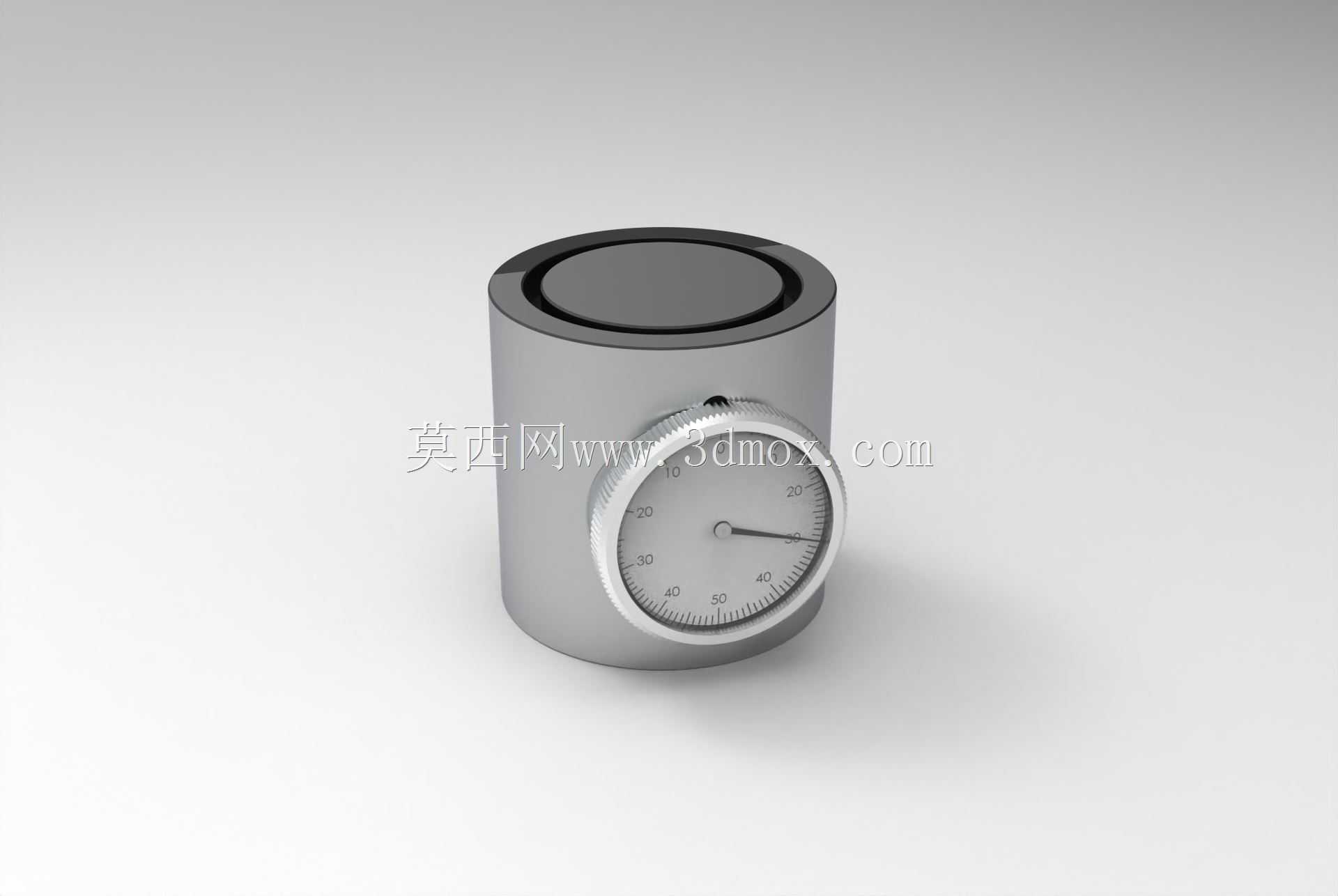

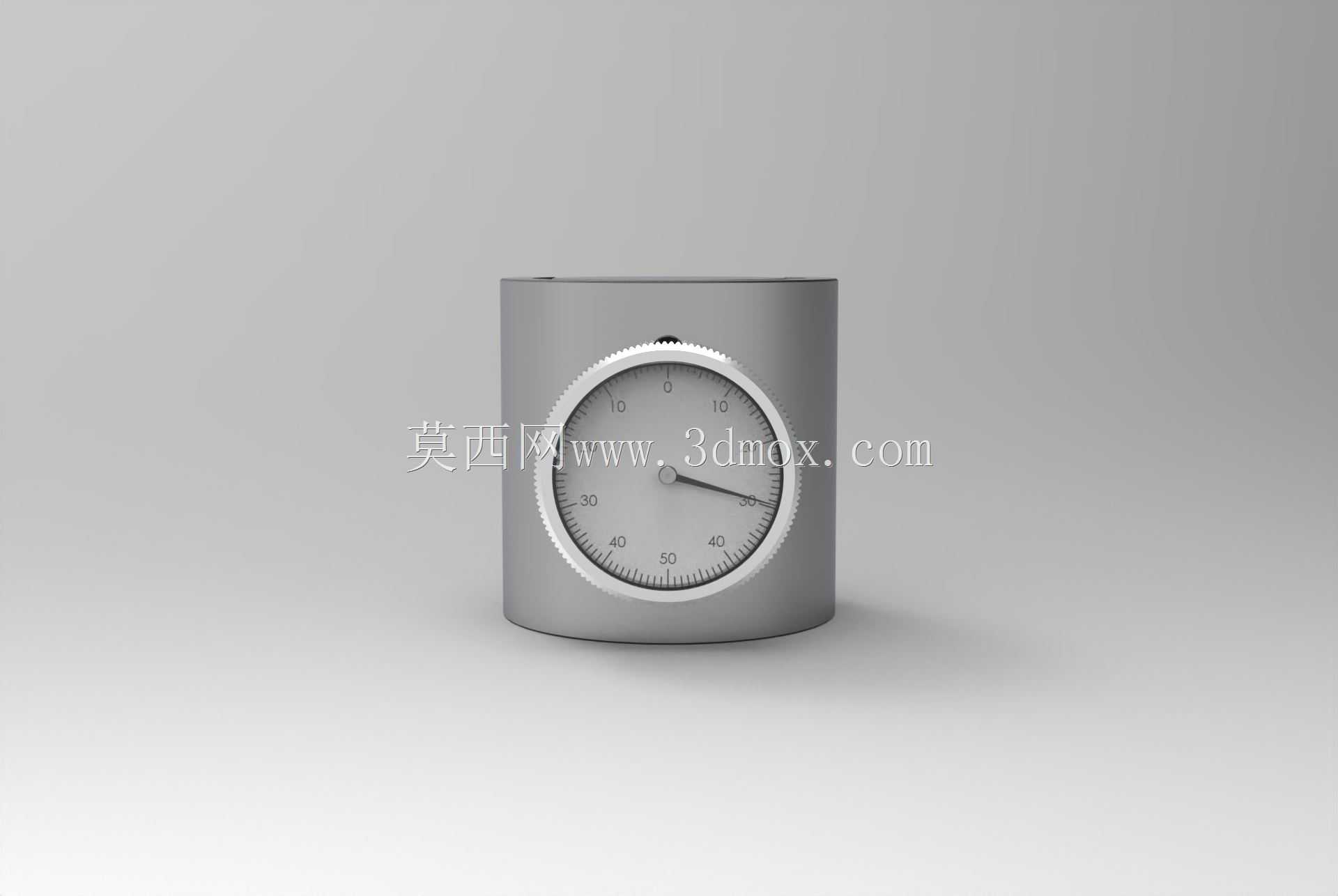

　　在数控铣床、加工中心的日常批量加工场景里，Z轴对刀的效率与精度直接决定了首件调机时长和批量件的尺寸一致性，这款带表式Z轴调零器就是针对机台快速对刀需求设计的接触式高度基准装置。不同于传统靠块规塞尺配合目视对刀的操作方式，这款装置把百分表的测头位移转化为直观的表盘读数，操作人员把装置放置在机床工作台的平整基准面上，将主轴端面对准装置顶部的接触平面缓慢下压，当表盘指针转到零位刻度时，即可直接确定当前主轴端面到工作台面的Z向基准坐标，整个对刀过程不需要反复塞尺试探，也不会因为操作人员的手感差异产生对刀误差，尤其适合多工件批量装夹、多把刀具依次对刀的加工场景，能把单台机床单次换刀的Z向对刀时间压缩到十秒以内。从结构设计逻辑来看，

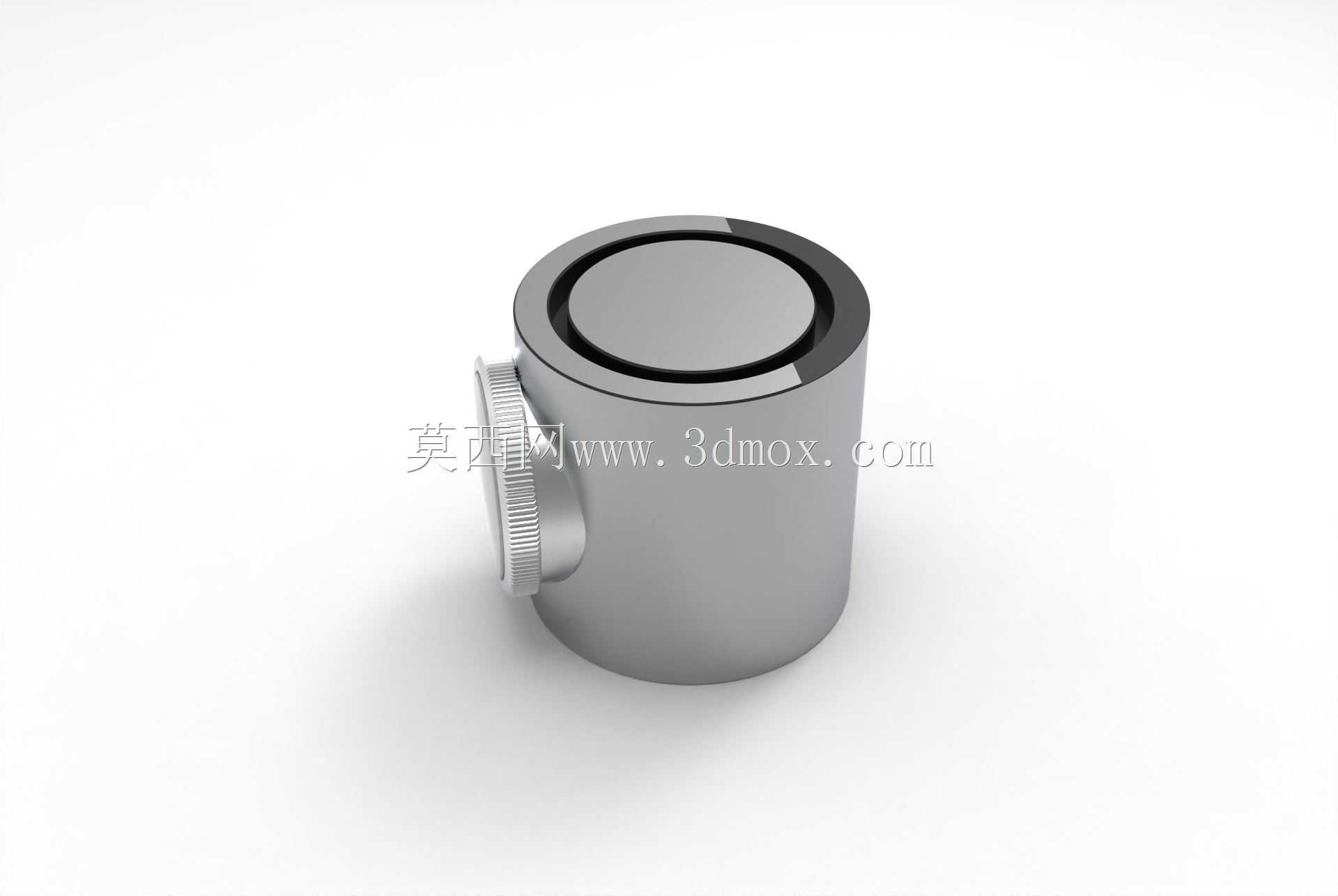

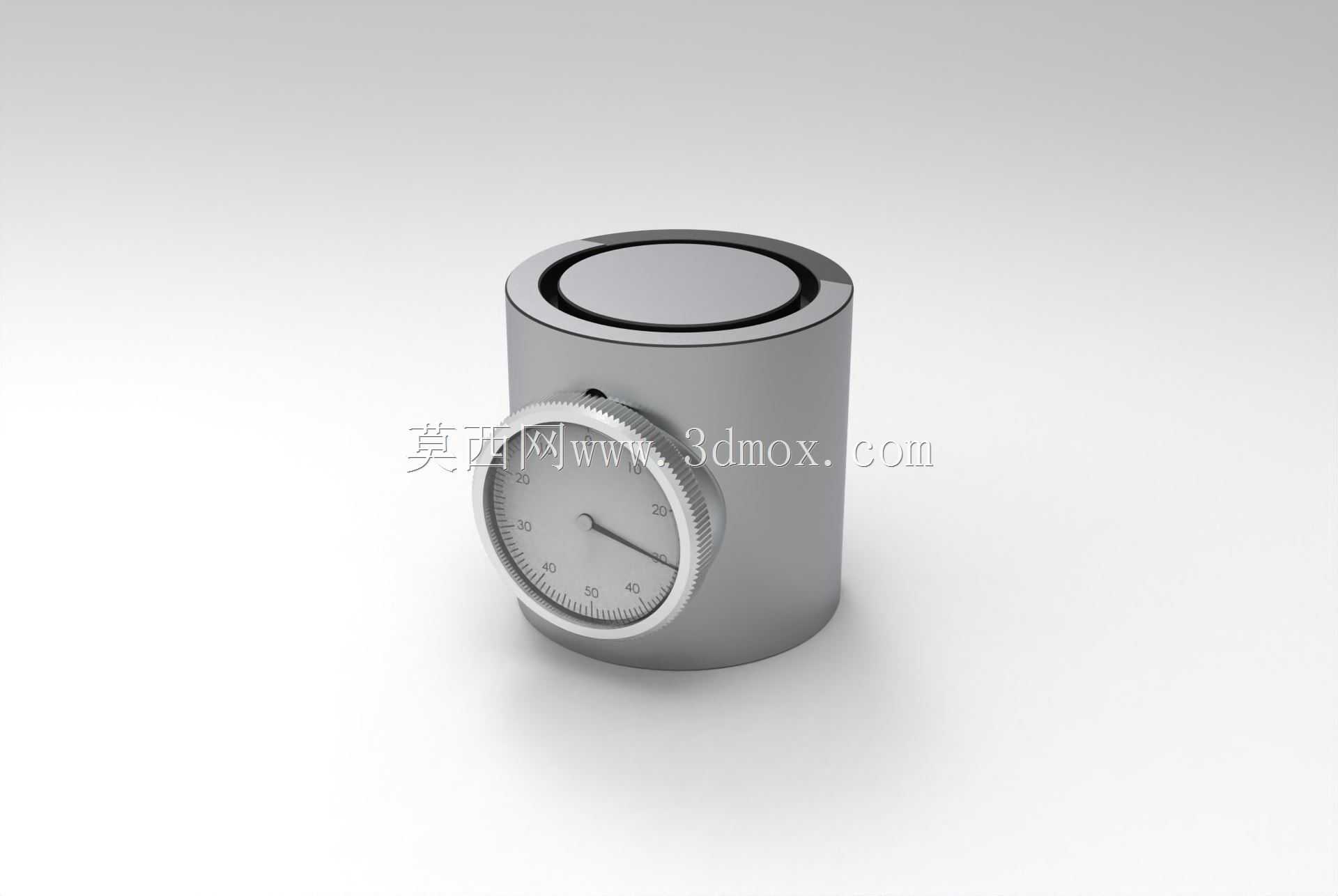

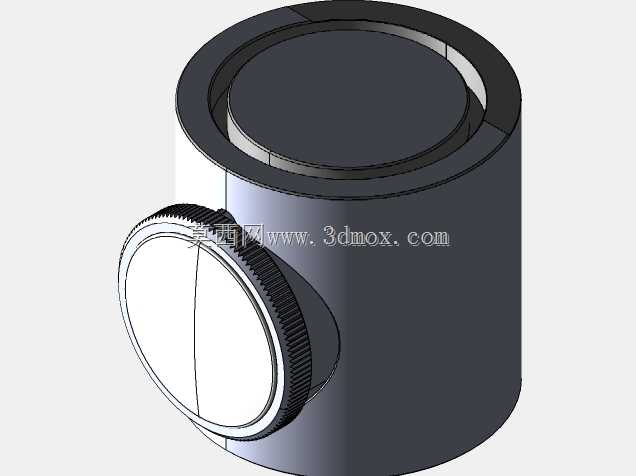

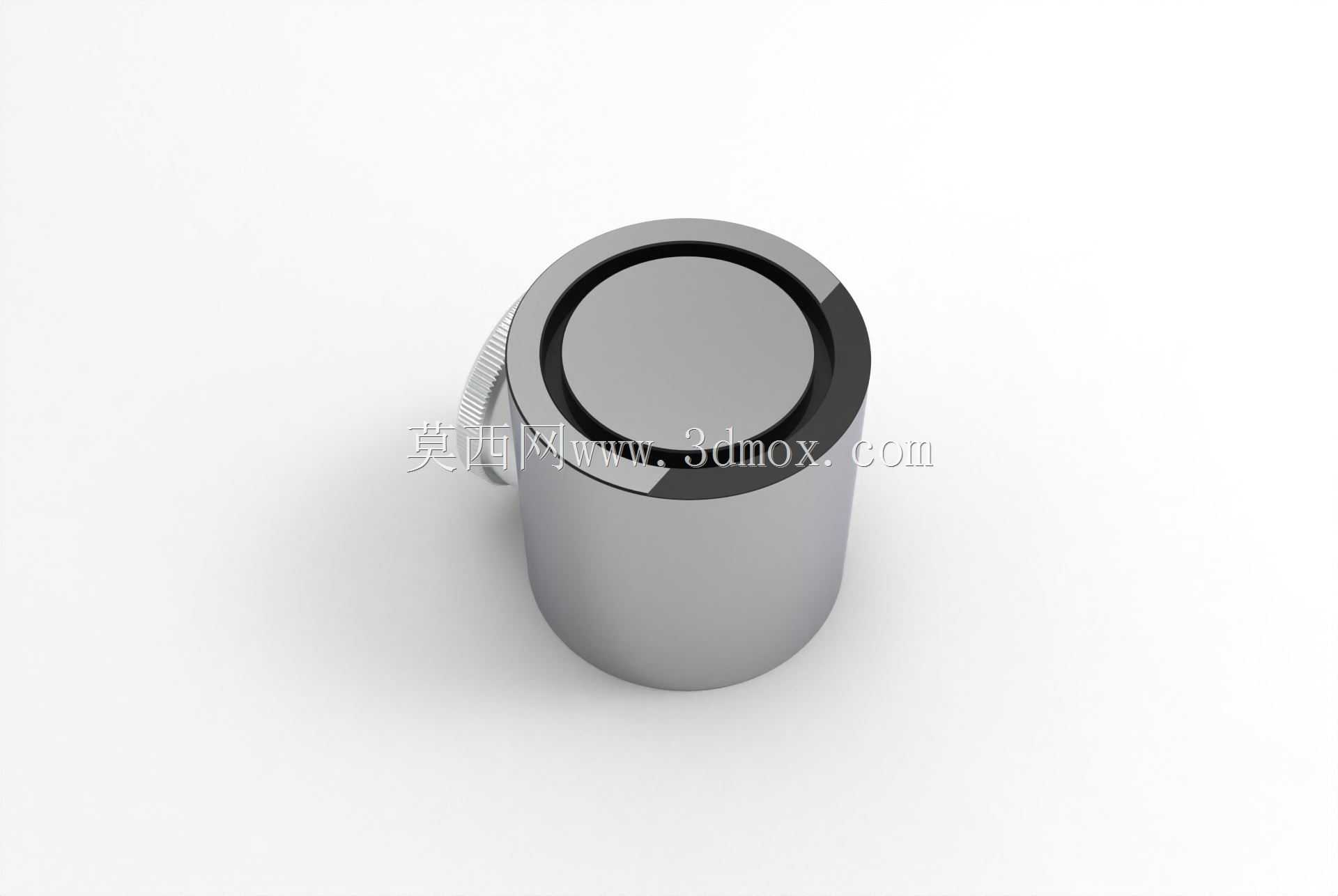

　　这款装置采用了圆柱式一体化外壳，主体外壳采用耐磨合金钢加工，外圆做了精磨处理，底部接触面和顶部的接触承压面都经过高精度平磨，平面度控制在0.002mm以内，保证放置在工作台面上不会出现倾斜，顶部承压面的受力可以均匀传递到内部的百分表测杆上，不会因为偏载导致读数偏差。装置侧面嵌入的百分表采用了防溅密封结构，测杆的复位弹簧刚度经过匹配调校，既可以保证测头接触后有足够的复位力，又不会因为弹簧刚度过大导致主轴下压时顶偏装置位置，表盘外圈做了滚花防滑设计，操作人员可以在对刀前根据自身操作习惯转动表盘外圈，把指针初始位置对准零位，不需要额外调整内部结构。考虑到机床加工现场的切削液、金属碎屑环境，装置的所有配合缝隙都做了密封处理，

　　百分表的表盘采用钢化玻璃面，避免飞屑刮花表盘影响读数，外壳底部做了一圈隐藏式的磁钢吸附结构，放置在钢制工作台上时可以产生足够的吸附力，避免主轴下压接触时装置发生滑移，同时磁钢的吸力又不会过大，方便操作人员在对刀完成后轻松取走装置，不会因为强磁吸附导致取放时磕碰工作台面或者刀具。从安装和使用边界来看，这款装置的整体外径控制在50mm，整体高度在对刀零位时为50mm，属于紧凑型设计，即使是工作台面上装夹了多组小型工装夹具，也能在夹具之间的空隙找到平整位置放置，不需要特意挪动已装夹的工件。装置的可测量下压行程为5mm，足够覆盖常规对刀时主轴的慢速下行行程范围，不会因为超程下压损坏内部的百分表传动结构，内部的传动机构采用了无间隙杠杆结构，

　　把顶部承压面的垂直位移1:1传递到百分表测头，读数误差控制在0.01mm以内，完全满足普通铣削、钻削加工的Z向定位精度要求。在实际使用中，这款装置除了用于主轴Z向对刀，还可以用于工件装夹后的Z向高度找正，比如检测毛坯上表面的平面度、确定夹具定位面的高度差，只需要把装置放置在基准面上，移动主轴带动装置接触被测表面，就可以通过表盘读数快速判断高度差，不需要再单独架设百分表做打表检测。设计时特意规避了传统Z轴设定器需要外接电源、电子元件容易受切削液腐蚀损坏的问题，全机械结构不需要供电，也不存在电路故障、电池亏电导致的读数失效问题，日常维护只需要定期在测杆位置涂抹少量防锈润滑油，就可以保证长期使用的精度稳定性，即使在加工现场的恶劣环境下也能保持可靠的工作状态。
