机械式游标卡尺高精度测量工具结构

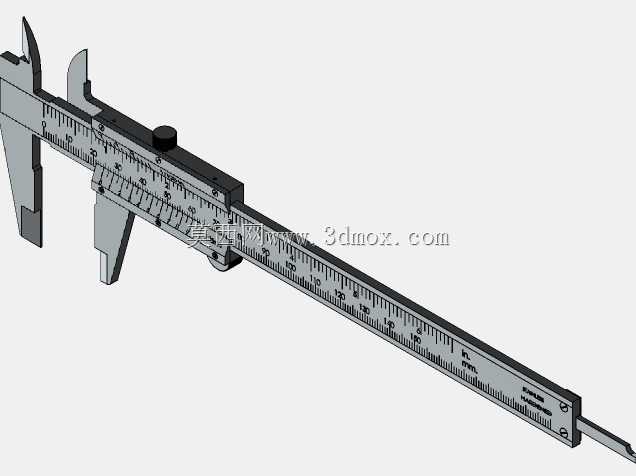

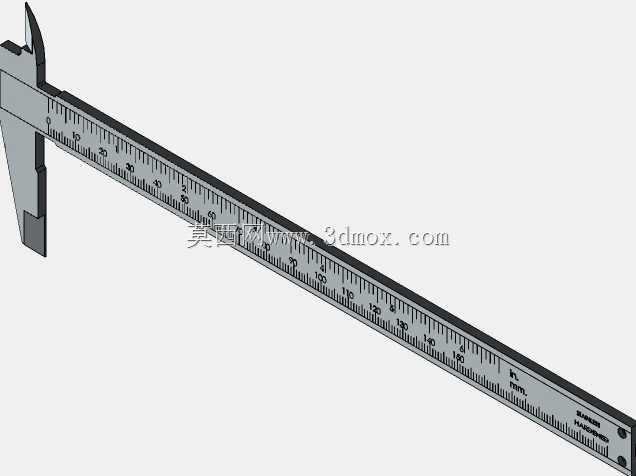

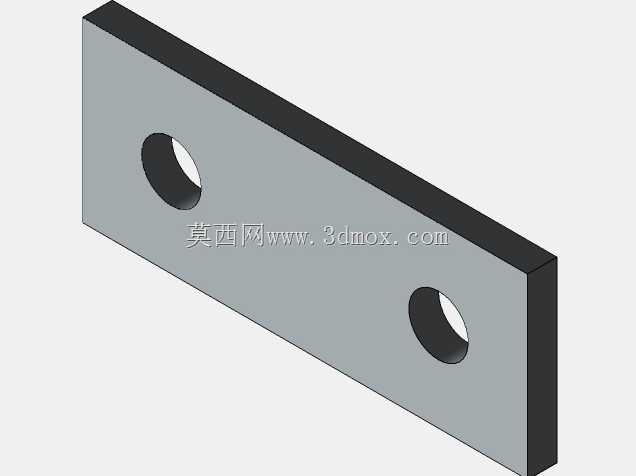

　　日常机械加工车间的工位旁、质检室的检测台、五金维修的作业现场，都能见到这类机械式游标卡尺的身影，它是接触式长度测量领域普及率最高的手动量具之一，不需要外接电源、不需要复杂校准流程，操作人员经过简单培训就能上手完成多维度尺寸检测。从结构设计逻辑来看，这款卡尺采用主尺加滑动游标的经典机械结构，主尺本体采用一体式不锈钢冲压成型，尺身刻线采用激光蚀刻工艺，避免长期摩擦导致刻度磨损模糊，主尺的刻度基准面经过平面度研磨，直线度公差控制在0.02mm每百毫米量程范围内，保证滑动过程中不会出现卡滞或偏移。尺身前端设置两组测量爪，上方的内测量爪用于检测工件内径、槽宽等内轮廓尺寸，下方的外测量爪用于检测工件外径、长度、厚度等外轮廓尺寸，

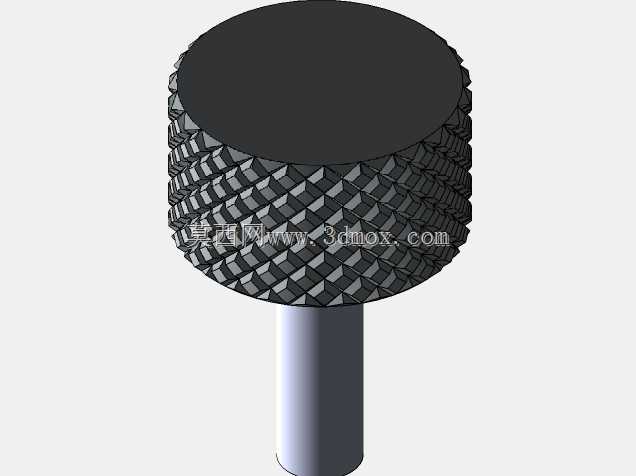

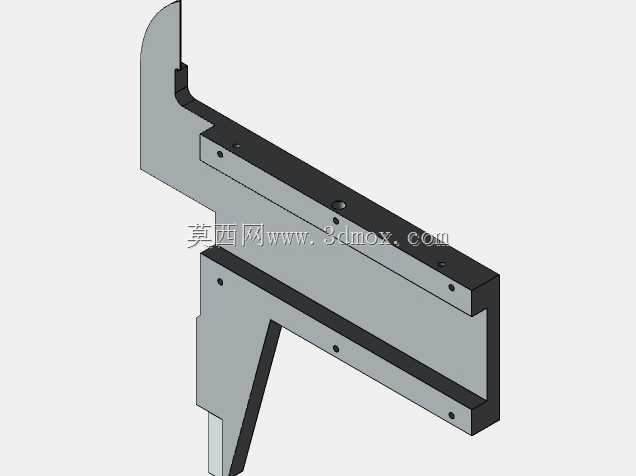

　　尺身尾部延伸出的深度测杆，可直接伸入盲孔、台阶槽内部完成深度尺寸检测，单把量具可覆盖三类常见尺寸检测需求，大幅减少工位上的量具更换频率。滑动游标部分通过紧固螺钉可在任意测量位置锁止，方便操作人员在难以直接读数的狭小空间完成测量后，取出卡尺读取数值，游标与主尺的配合面采用燕尾槽导向结构，配合间隙经过精密配研，既保证滑动顺畅无卡顿，又不会出现横向晃动导致的测量误差。从实际使用场景出发，这款卡尺的量程覆盖常规机械加工的绝大多数中小尺寸检测需求，整体握持部分做了圆弧过渡处理，长时间手持测量不会产生硌手的不适感，测量爪的测量面经过淬火处理，表面硬度达到HRC58以上，长期接触金属工件也不会出现磕碰凹陷、磨损起毛的问题，

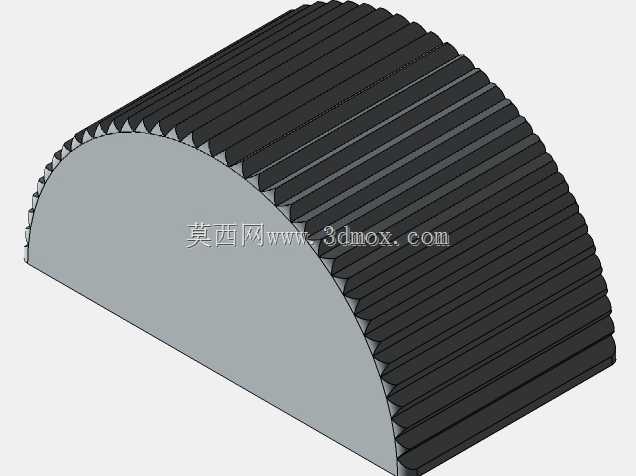

　　能长期保持测量精度稳定性。设计过程中，首先要保证主尺的刻度基准与测量爪的测量面垂直度，外测量爪的两个贴合面在闭合状态下要做到零透光，避免零位误差影响最终测量结果；内测量爪的刃口部分要做小圆弧钝化处理，既保证伸入内孔时能贴合孔壁，又不会因为刃口过于锋利划伤工件表面或划伤操作人员。深度测杆与主尺尾端的导向孔采用小间隙配合，测杆伸出过程中始终保持与主尺测量基准面垂直，避免测杆倾斜导致深度测量值偏大。滑动游标上的紧固螺钉位置设置在拇指可直接触碰的区域，操作人员单手持尺时，拇指推动游标滑动到测量位置后，可直接拨动紧固螺钉锁止游标，不需要另一只手辅助操作，适配生产现场快速检测的作业节奏。从安装与存放边界来看，这款卡尺整体为一体式结构，

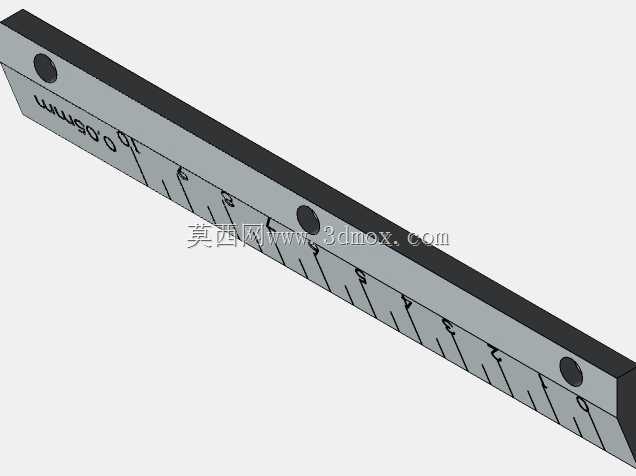

　　不需要额外组装配件，日常存放时只需将测量爪闭合，放置在专用量具盒内即可，不需要额外的安装固定空间，整体重量控制在300g以内，操作人员可随身携带完成巡检作业。不同于数显卡尺需要定期更换电池、担心冷却液渗入电路损坏的问题，这款纯机械结构的卡尺可在有切削液、金属粉尘的恶劣加工环境下稳定使用，环境温度变化对测量精度的影响也远低于电子类量具，适合生产现场的高频次、粗中有细的尺寸检测作业。在工装调试、工件首检、维修测绘等场景中，这类游标卡尺往往是操作人员拿起的第一件量具，它的测量精度虽然不及千分尺，但测量效率、测量范围的适配性远高于千分尺，可快速判断工件尺寸是否落在公差带范围内，筛选出明显超差的工件后，再用更高精度的量具完成关键尺寸的复核。结构设计上没有多余的冗余部件，每个结构都对应明确的功能需求，滑动阻尼经过反复调试，既不会因为阻尼过小导致游标自行滑动移位，也不会因为阻尼过大导致拇指推动费力，适配不同手劲的操作人员使用。测量爪的开合行程覆盖全量程范围，可检测最大外径尺寸与最大内径尺寸保持一致，深度测杆的伸出长度与主尺量程匹配，不会出现量程中段测杆就完全伸出无法继续测量的问题。尺身表面做了哑光处理，避免车间灯光反射导致读数时看不清刻度线，刻度线的宽度均匀一致，主尺刻度与游标刻度的对齐辨识度高，操作人员可快速完成读数，减少盯着刻度反复确认的时间。
