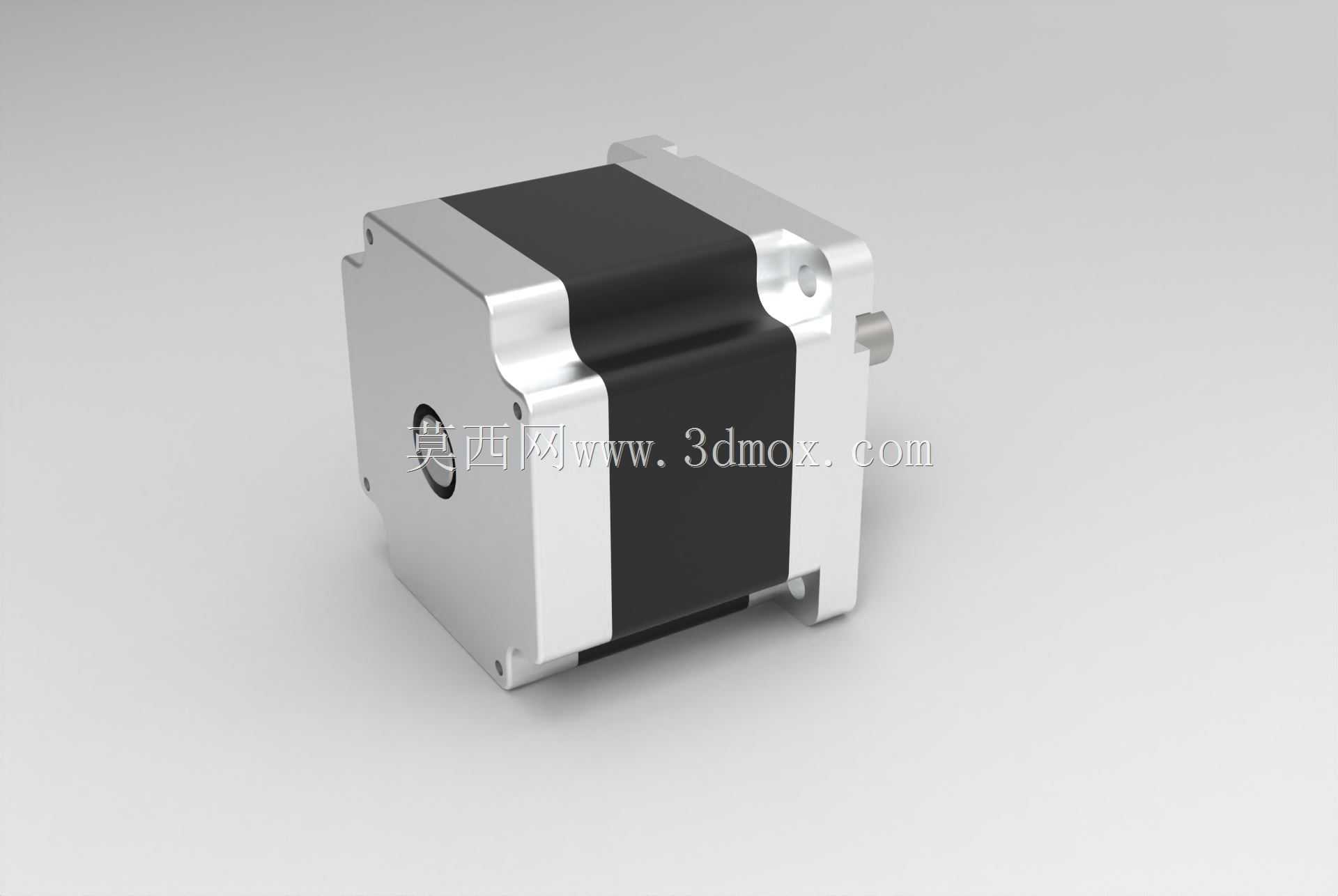

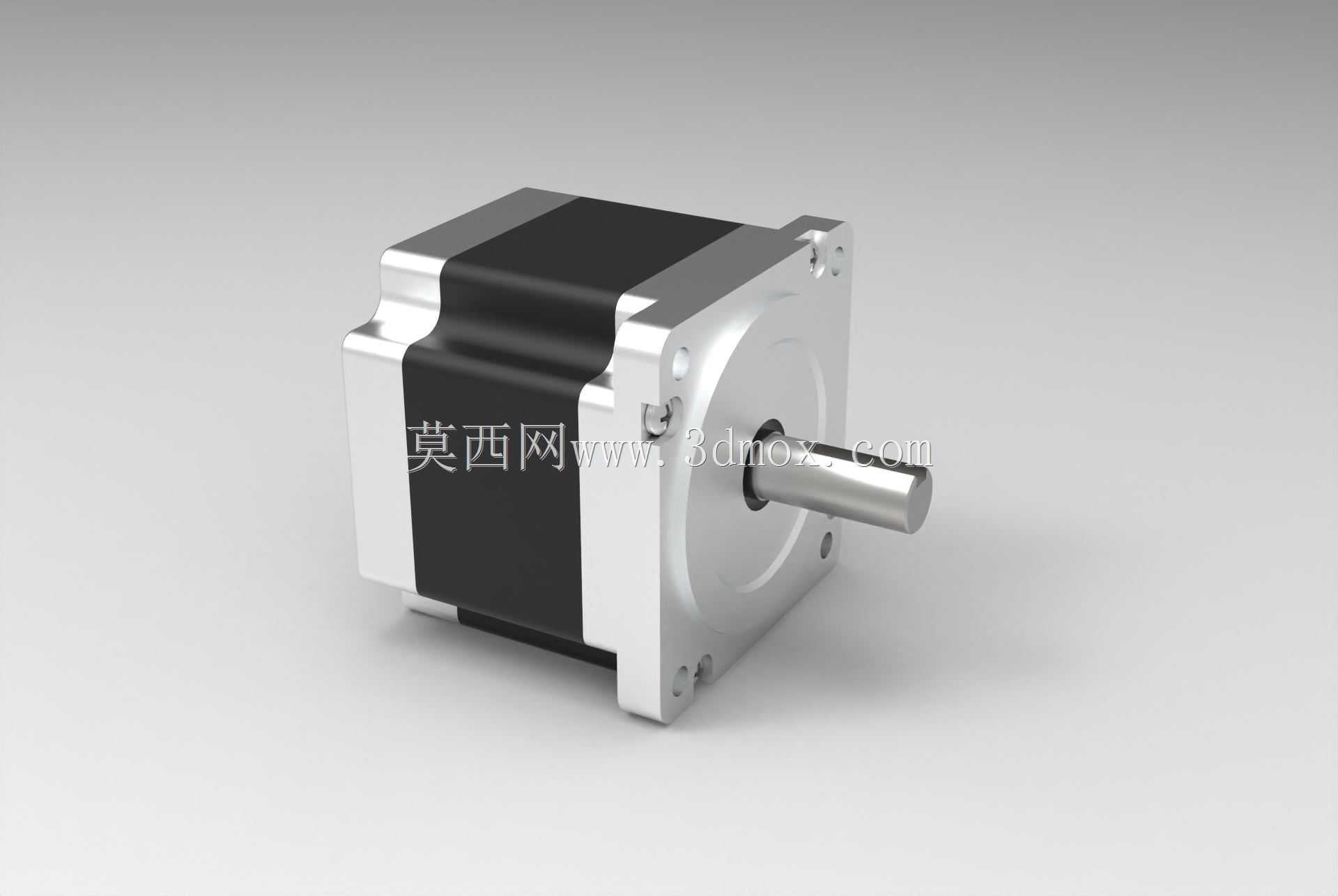

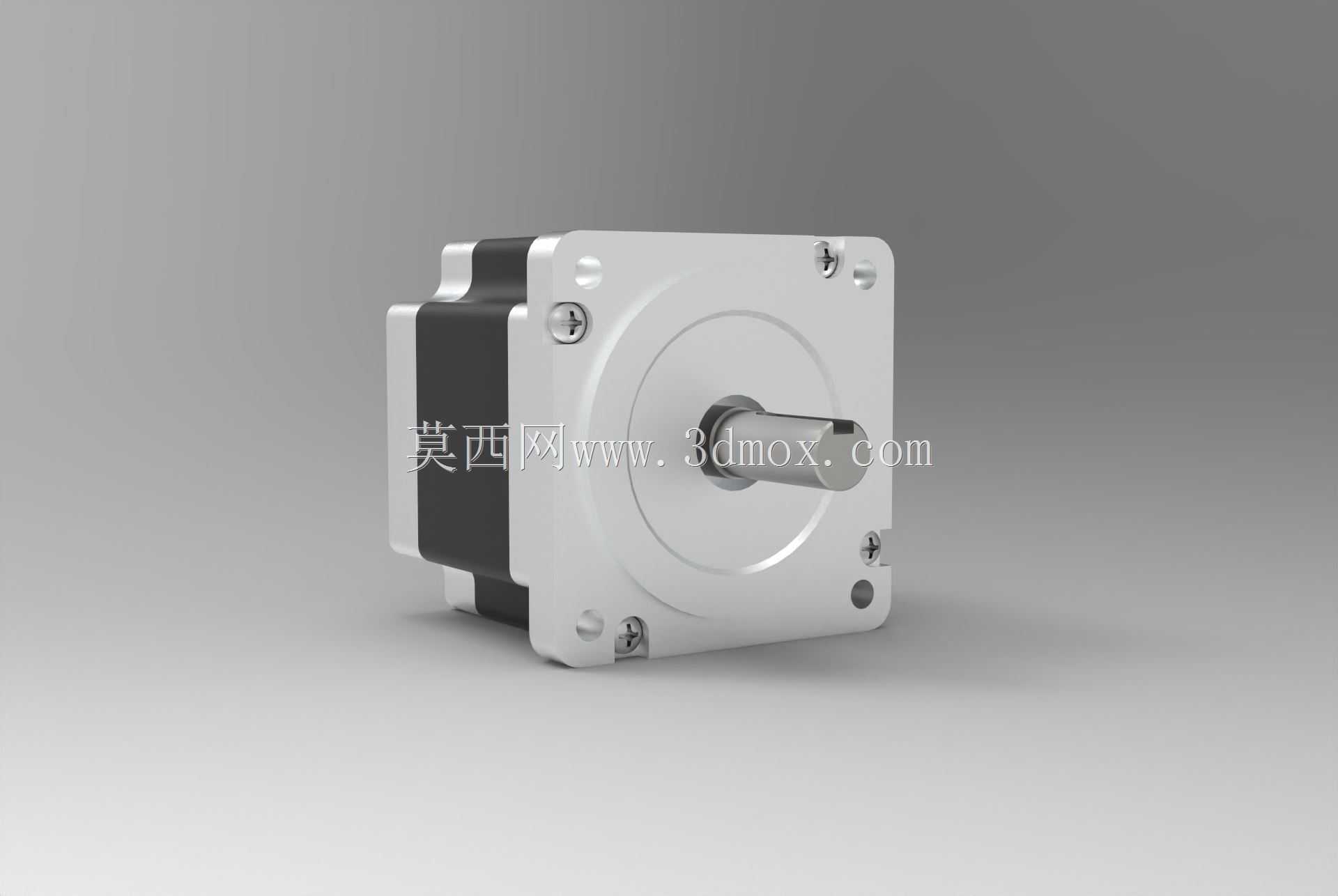

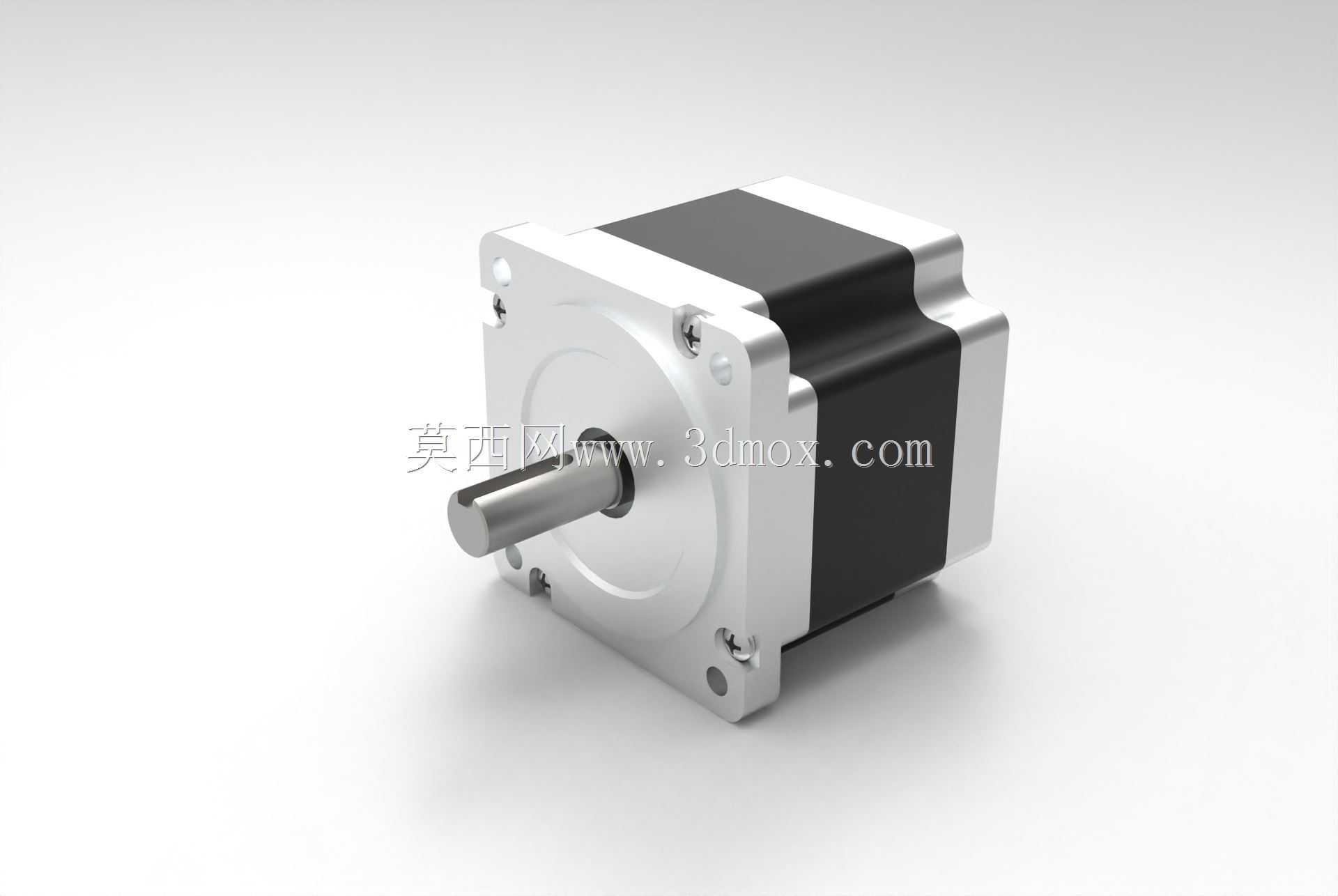

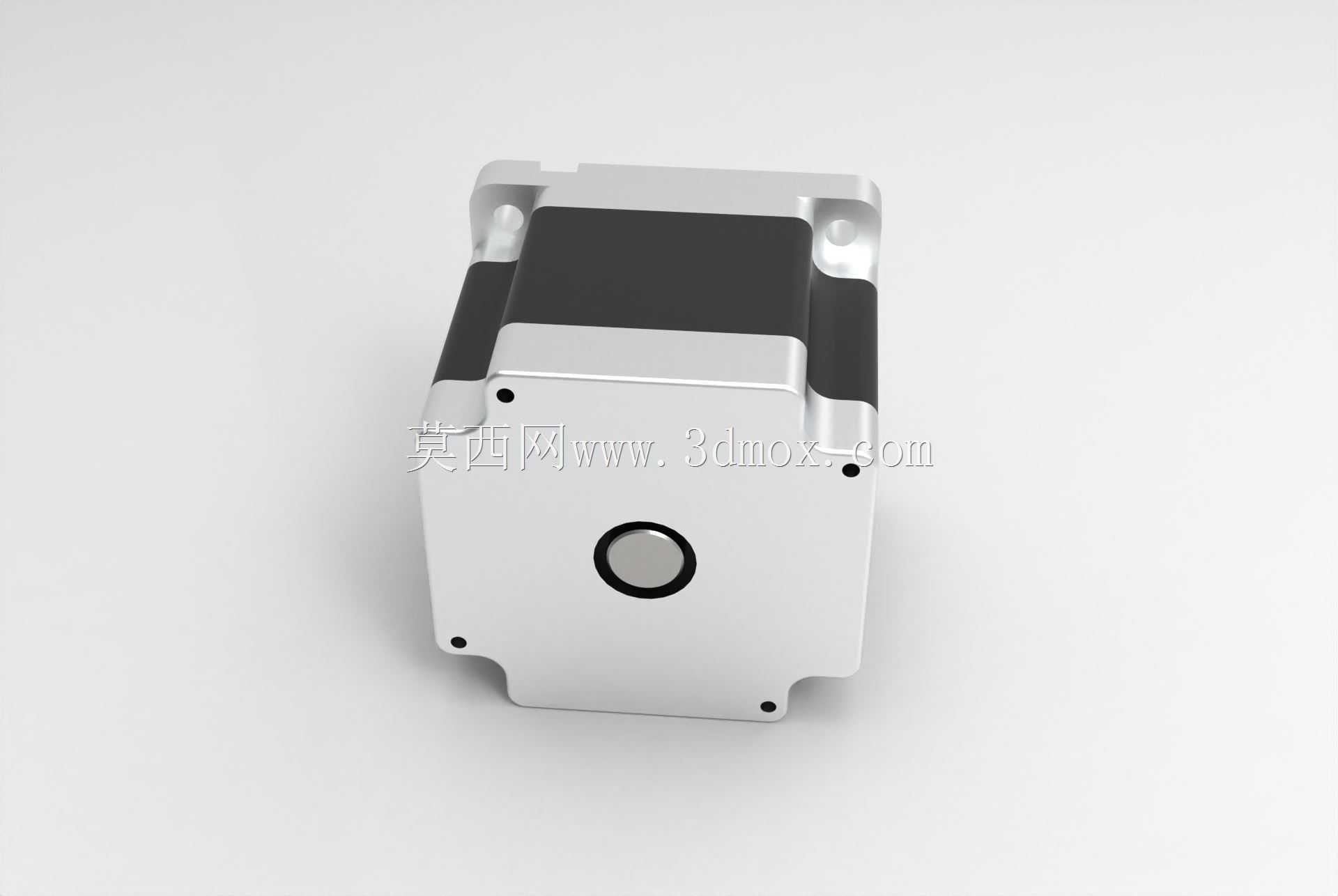

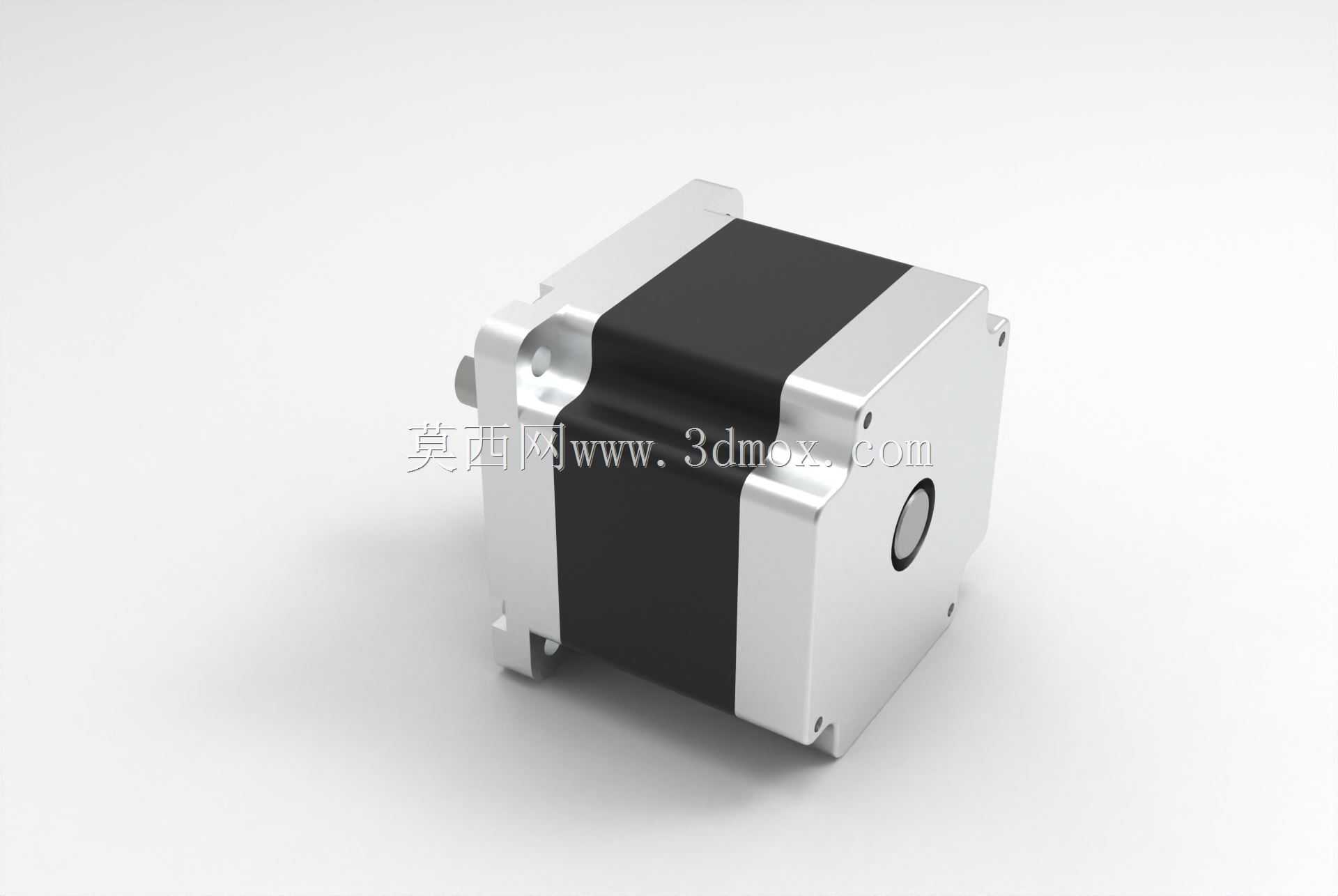

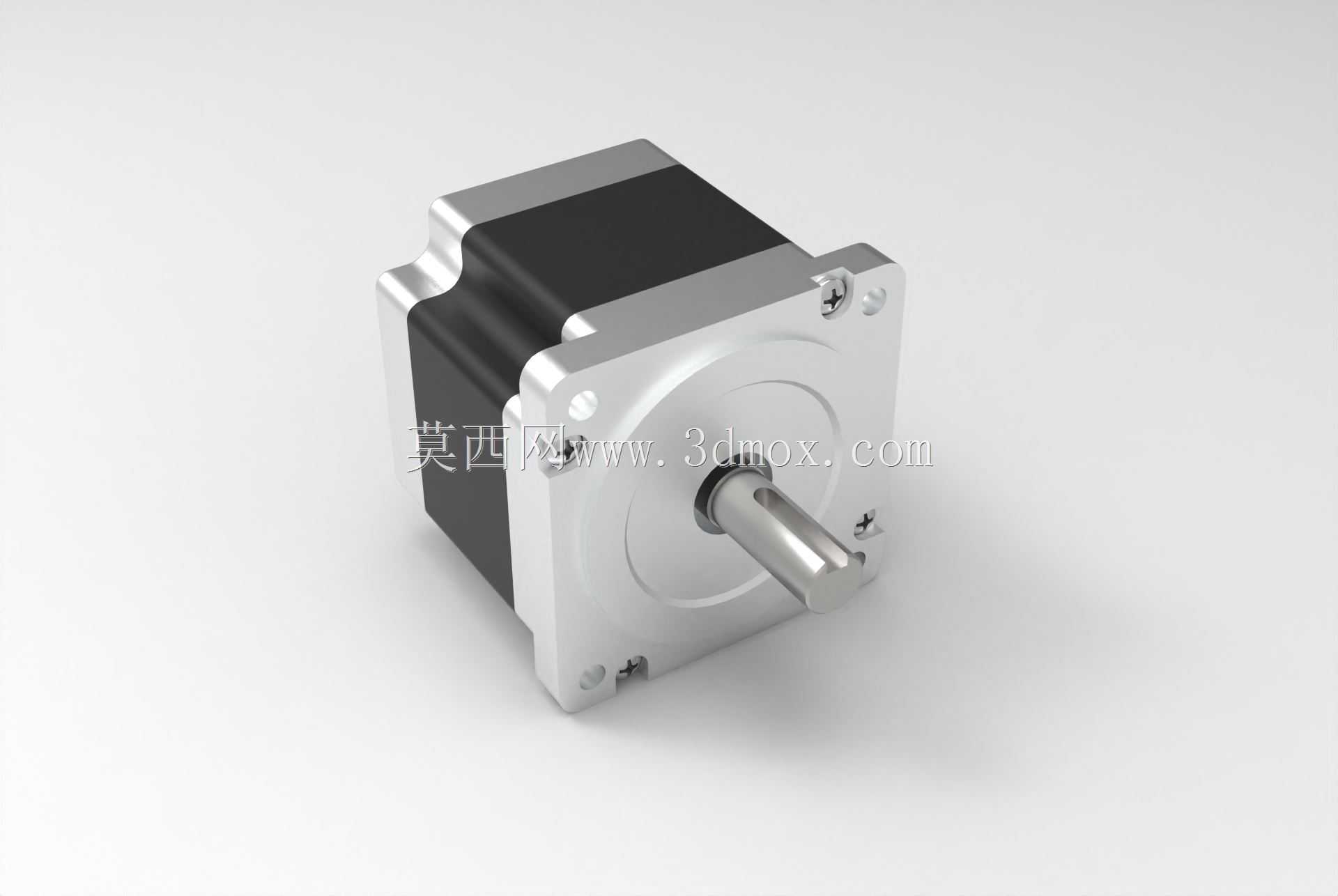

Nema34规格76mm机身步进电机结构

　　做非标自动化设备选型的时候，86系列步进电机也就是常说的Nema34规格，是中型负载传动场景里绕不开的选型项，这次拆解的76mm机身长度款，刚好卡在该法兰规格下的中等扭矩输出区间，适配的场景覆盖了从桌面级数控设备到中型输送线、包装工位的大量传动需求。先从安装边界说起，这款电机采用Nema34标准的86mm见方安装法兰，法兰端的安装孔位严格遵循行业通用孔距规范，输出轴为单出轴D型切边结构，轴伸长度、轴径都匹配常规的联轴器、同步轮安装尺寸，不需要额外做轴件改制就能直接适配市面上绝大多数标准传动连接件，机身上的出线端位置做了侧置避让设计，在设备内部紧凑安装时不会和周边的安装板、走线槽产生干涉，76mm的机身长度意味着在同法兰规格里，它的轴向安装占用空间比长机身款更紧凑，适合安装腔深度有限但又需要比短机身款更高输出扭矩的工位。从实际使用场景来看，这款电机常被用在数控雕刻机的XYZ轴传动、小型皮带输送线的主动辊驱动、自动贴标设备的送标机构驱动、3D打印设备的重型运动轴传动，还有部分小型包装机械的拉膜、送料工位上，它的步距角为常规两相步进的1.8度，搭配对应的细分驱动器可以实现精准的开环位置控制，不需要额外加装编码器就能满足多数中低精度要求的点位传动需求，成本比伺服电机低很多，维护难度也更低，对设备厂商来说批量选型的性价比很高。再说到设计层面的考量，这款电机的机身采用方形叠片定子结构，外壳做了阳极氧化的铝合金端盖，既保证了结构强度，

　　又能通过端盖和安装法兰的贴合把运行时产生的热量传导到设备安装板上，辅助散热，避免长时间运行时绕组温升过高导致扭矩衰减。输出轴的轴承采用双轴承支撑结构，前端轴承靠近输出轴端面，能承受一定的径向负载，在直接挂载同步轮、小直径链轮的时候不需要额外加装支撑座就能保证传动稳定性，后端轴承做了轴向限位，抵消电机启停时的轴向窜动，保证位置重复精度。机身的定子绕组排布做了优化，在76mm的机身长度下尽可能提升了槽满率，同体积下的扭矩输出比早期同规格产品提升约15%，低速运行时的振动也通过磁路优化做了抑制，搭配细分驱动器运行时不会出现明显的低频共振问题，在低速送料的工位上不会因为振动导致送料精度偏差。实际做结构设计的时候，

　　用这款电机需要注意几个安装边界：首先是法兰安装面的平面度要求，安装时要保证电机法兰和设备安装板的贴合度，避免强行锁附导致端盖变形卡滞转子；其次是输出轴和负载的同轴度，哪怕用了弹性联轴器，也要把同轴度误差控制在允许范围内，不然会加速轴承磨损，还会带来额外的运行噪音；另外就是电机的散热空间预留，虽然端盖可以辅助导热，但如果设备是封闭腔体安装，还是要预留一定的空气对流空间，避免长时间满负载运行时触发过热保护。从传动匹配的角度来说，这款电机适配的负载扭矩通常在1.2N·m到2.2N·m的区间，搭配导程5mm的滚珠丝杠时，可以带动15kg左右的水平运动负载，搭配减速比5的行星减速机后，输出扭矩可以进一步提升，适配更大负载的转盘、

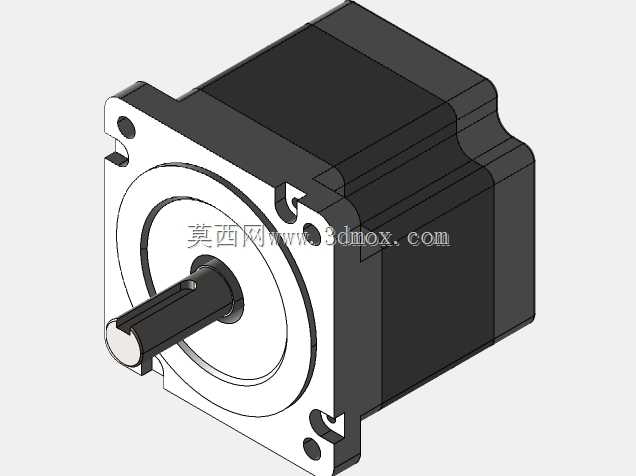

　　传送带驱动场景。很多刚入行的结构工程师做选型时，容易只看法兰规格和扭矩参数，忽略机身长度对应的安装空间，这款76mm长度的Nema34电机，刚好填补了同法兰下短机身低扭矩和长机身高扭矩之间的选型空白，在很多不需要满扭矩输出但安装空间受限的设备里，选这款比选更长机身的型号更节省安装空间，也能控制设备整体成本。另外这款电机的出线方向可以根据安装需求做调整，在做三维布局的时候，可以根据走线方向旋转电机机身，因为安装孔是中心对称分布的，四个方向都可以锁附固定，给设备内部的走线优化留了足够的调整空间。做三维建模的时候，这款模型的细节还原度足够支撑设备整体的干涉检查，包括端盖的固定螺丝位置、输出轴的D型切边尺寸、出线端的接头尺寸都和实物一致，导入装配体后不需要再额外修正尺寸就能直接用来做布局验证，能减少结构设计阶段的建模工作量，也能避免因为模型尺寸偏差导致后续加工安装板时出现孔位错位、空间干涉的问题。
