Nema34规格115mm机身步进电机结构设计

　　不需要额外的反馈编码器就能实现较为精准的位置控制，搭配对应的步进驱动器使用时，可以通过细分设置调整单脉冲对应的转动角度，满足不同设备的位移精度要求，在低速运行场景下可以直接输出额定扭矩，不需要额外加装减速机构就能带动中低惯量的负载运行，大幅简化设备的传动链结构。再说到功能特性，115mm长度的机身对应的是该系列里的中等扭矩档位，相比短机身的86步进，它的定子叠厚更大，低速运行时的扭矩输出更平稳，不容易出现低速共振的问题，相比更长机身的同系列型号，它的整体重量更轻，转动惯量更小，加减速响应速度更快，不会因为转子惯量过大导致启停时出现过冲或者失步的问题。电机的输出轴采用标准D型轴设计，和联轴器、同步轮的配合不需要额外做键槽加工，做非标自动化设备选型和结构设计快十二年，经手的步进电机选型案例少说也有几百个，Nema34也就是常说的86系列步进电机，一直是中低负载传动场景里的主力选型，这次做的115mm机身长度的款，是针对常规扭矩需求场景优化的结构版本。先从实际应用场景说，这款电机最常出现在中小型数控雕刻机的XYZ轴进给驱动、皮带输送线的主动辊驱动、自动点胶机的位移平台传动、小型包装机械的拉膜机构驱动、3D打印设备的运动轴驱动这些场景里，这些场景的共性是不需要伺服电机那样的超高精度闭环反馈，但对输出扭矩、运行稳定性、安装适配性有明确要求，同时要控制整体设备的硬件成本。从实际用途来看，这款电机作为开环控制的执行元件，接收脉冲信号转化为固定步距角的角位移，靠顶丝锁紧就能传递足够的扭矩，避免了平键配合带来的装配间隙问题。端盖部分采用压铸铝合金材质，既保证了安装面的结构强度，又能通过端盖的散热筋结构把定子运行产生的热量快速传导出去，长时间连续运行时的绕组温升可以控制在合理范围内，不会因为过热导致扭矩衰减或者绝缘老化。设计思路上，这款电机完全遵循Nema标准的安装尺寸规范，安装孔位的中心距、输出轴的伸出长度、轴径、止口尺寸都和行业通用标准完全一致，做设备设计的时候不需要单独定制安装法兰，直接选用标准的86电机安装座、联轴器、同步轮就能完成装配，大幅降低设计阶段的选型和绘图工作量。定子绕组采用多槽集中绕线的方式，每相绕组的匝数和线径经过反复匹配，兼顾低速扭矩和高速运行时的扭矩保持能力，

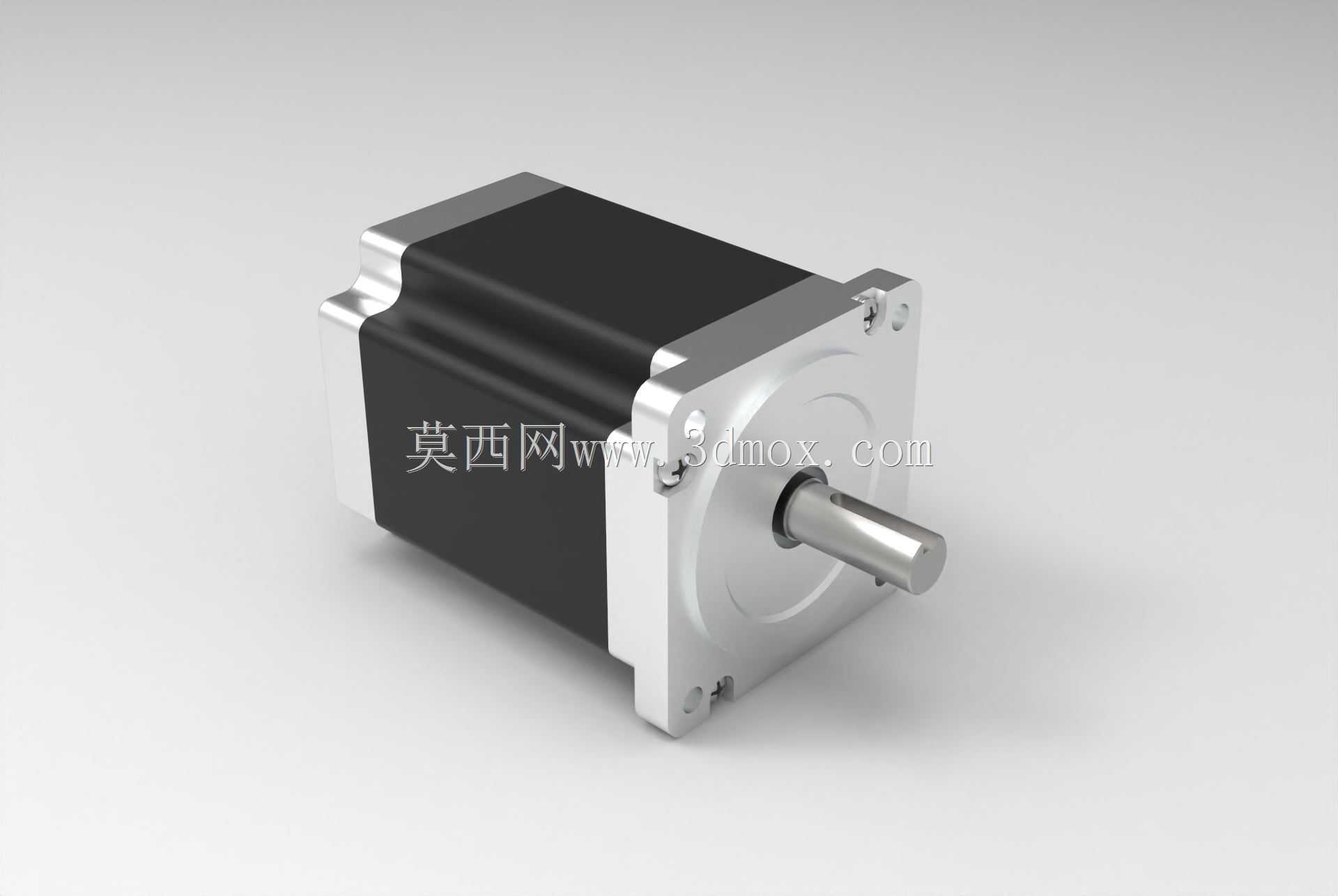

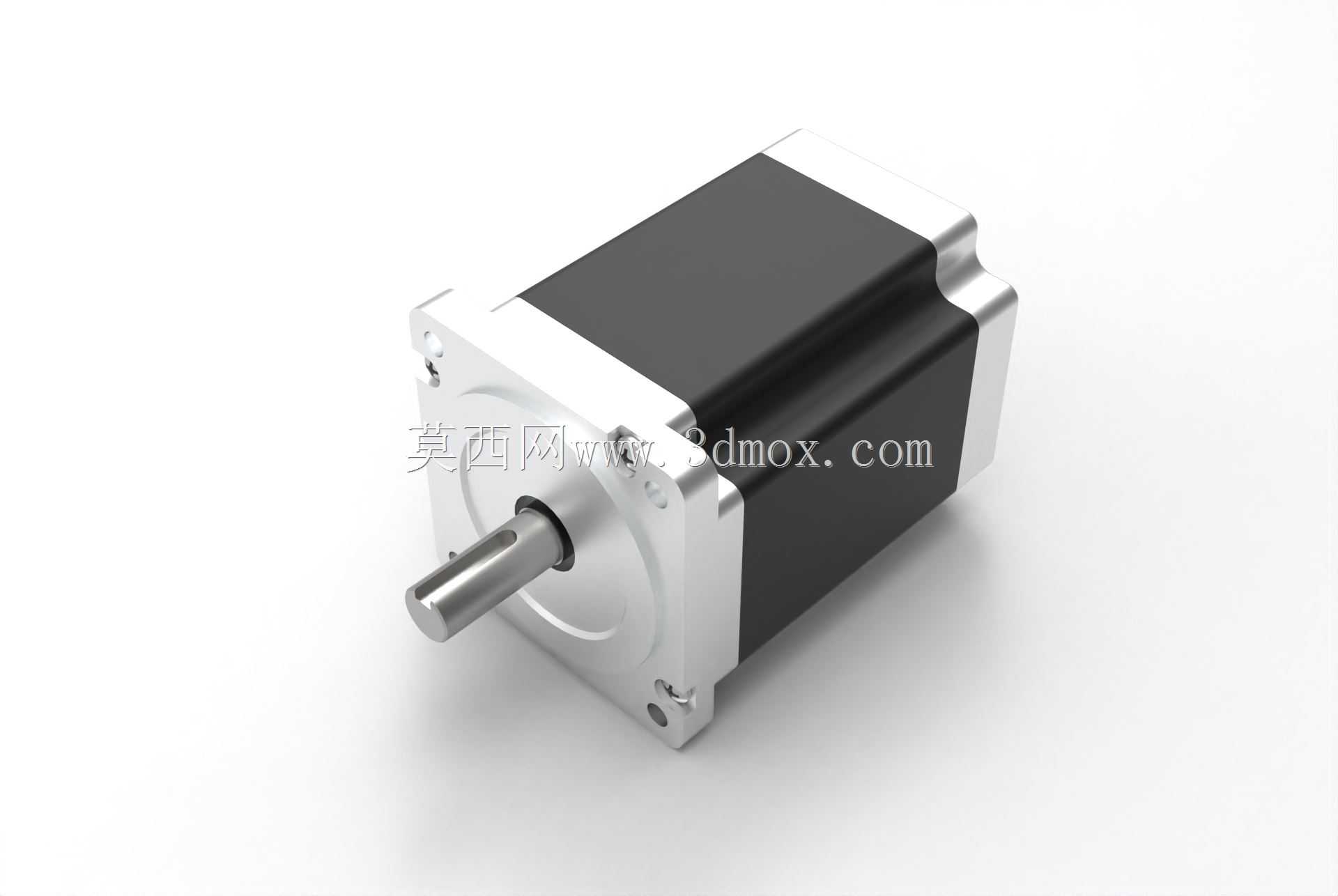

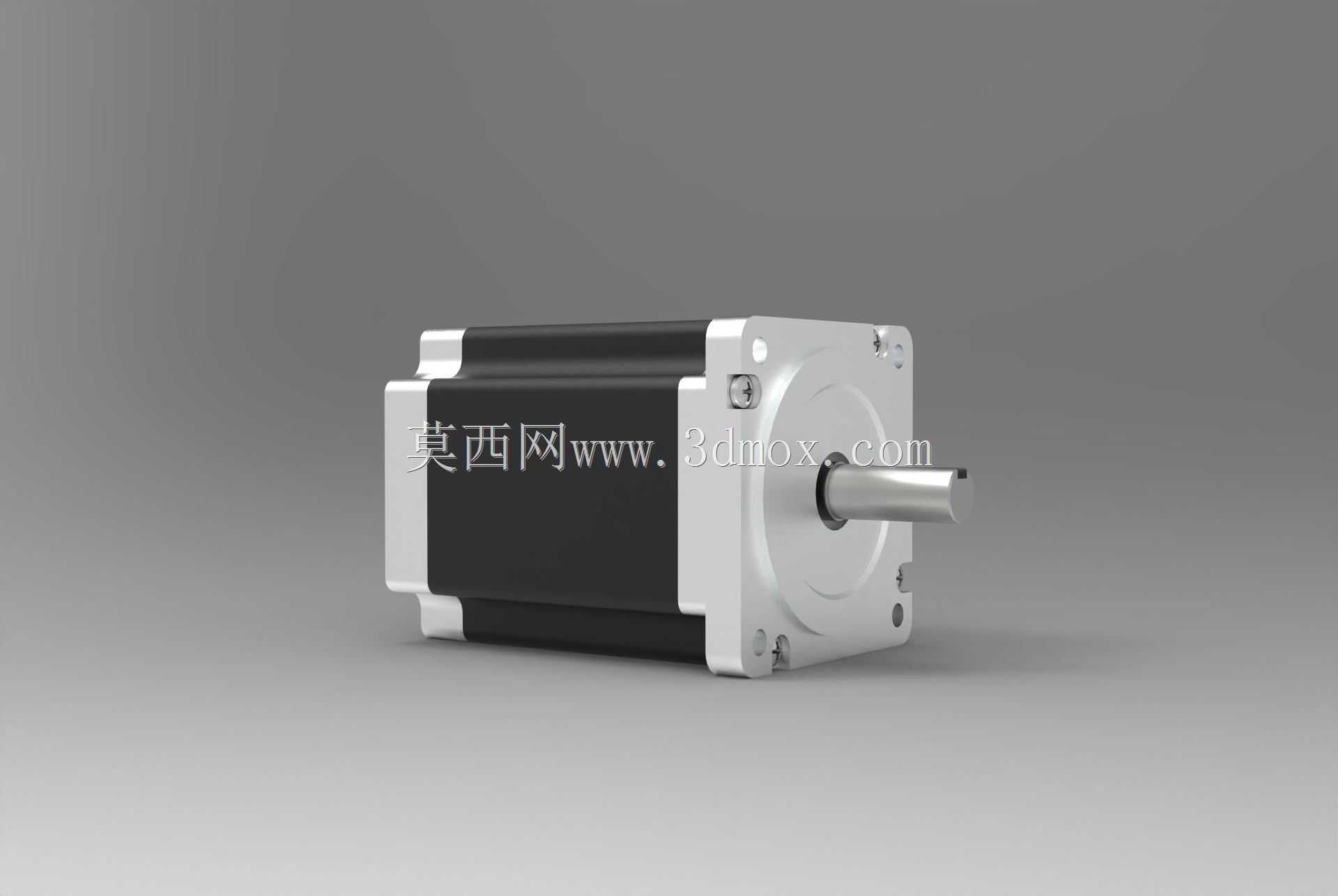

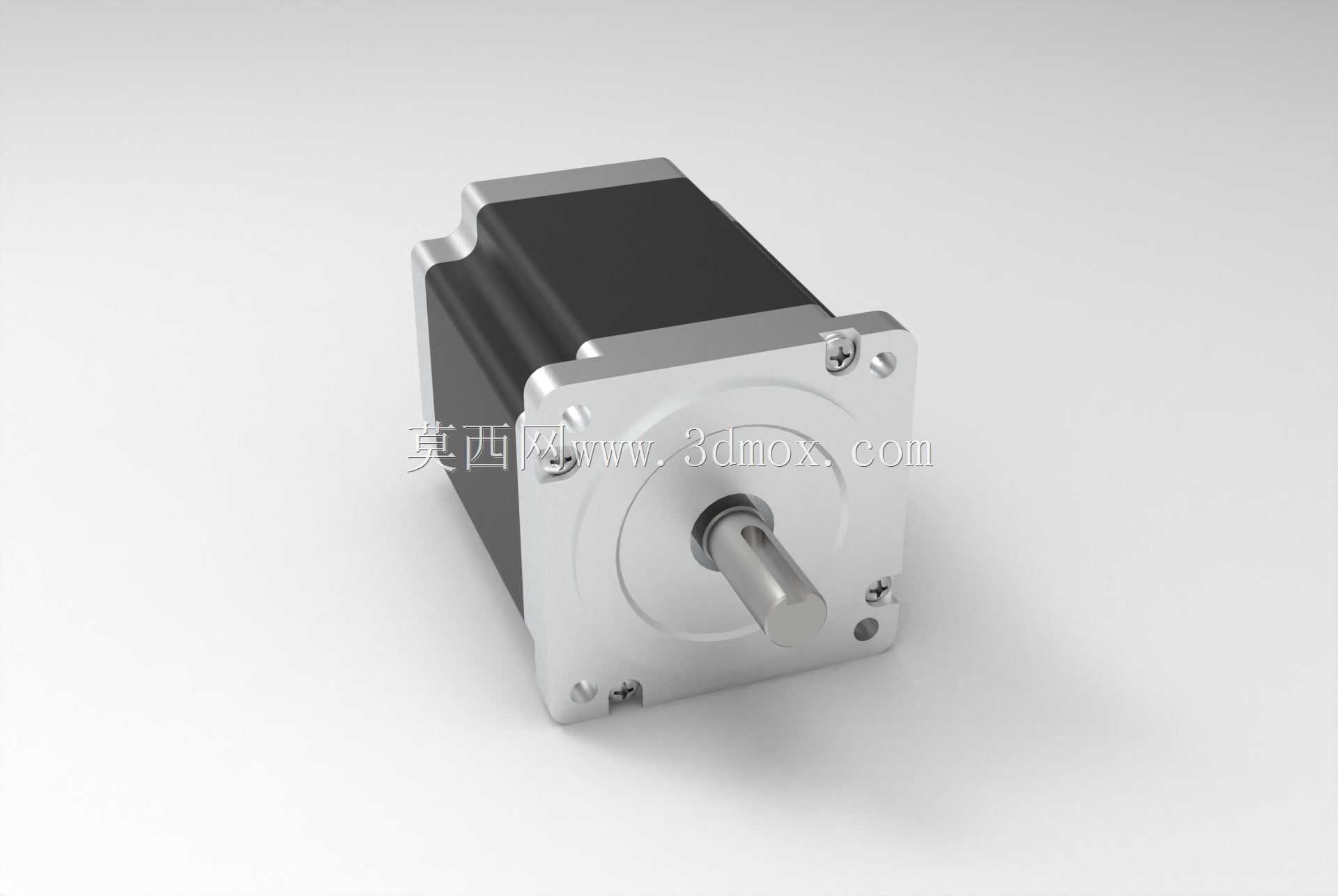

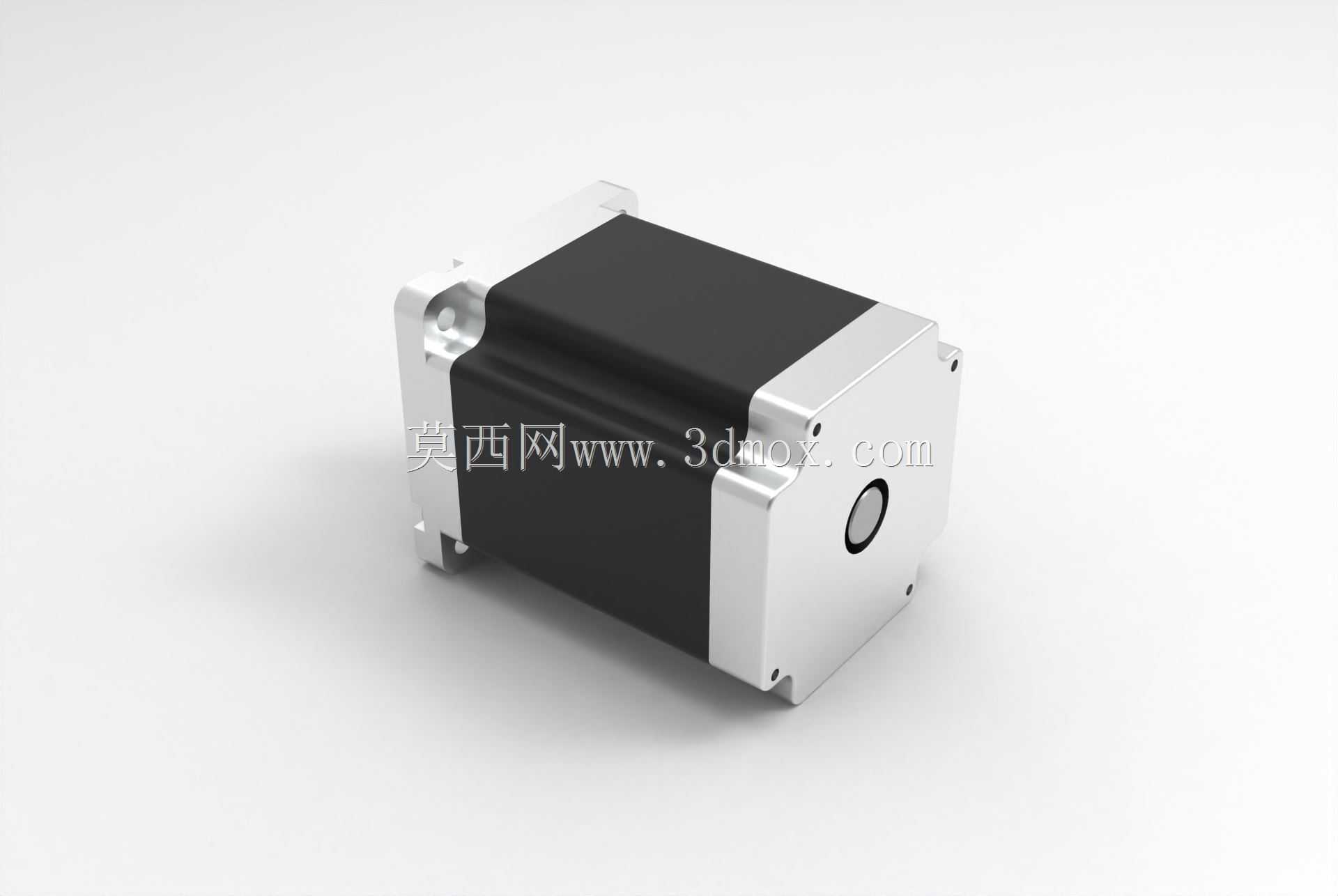

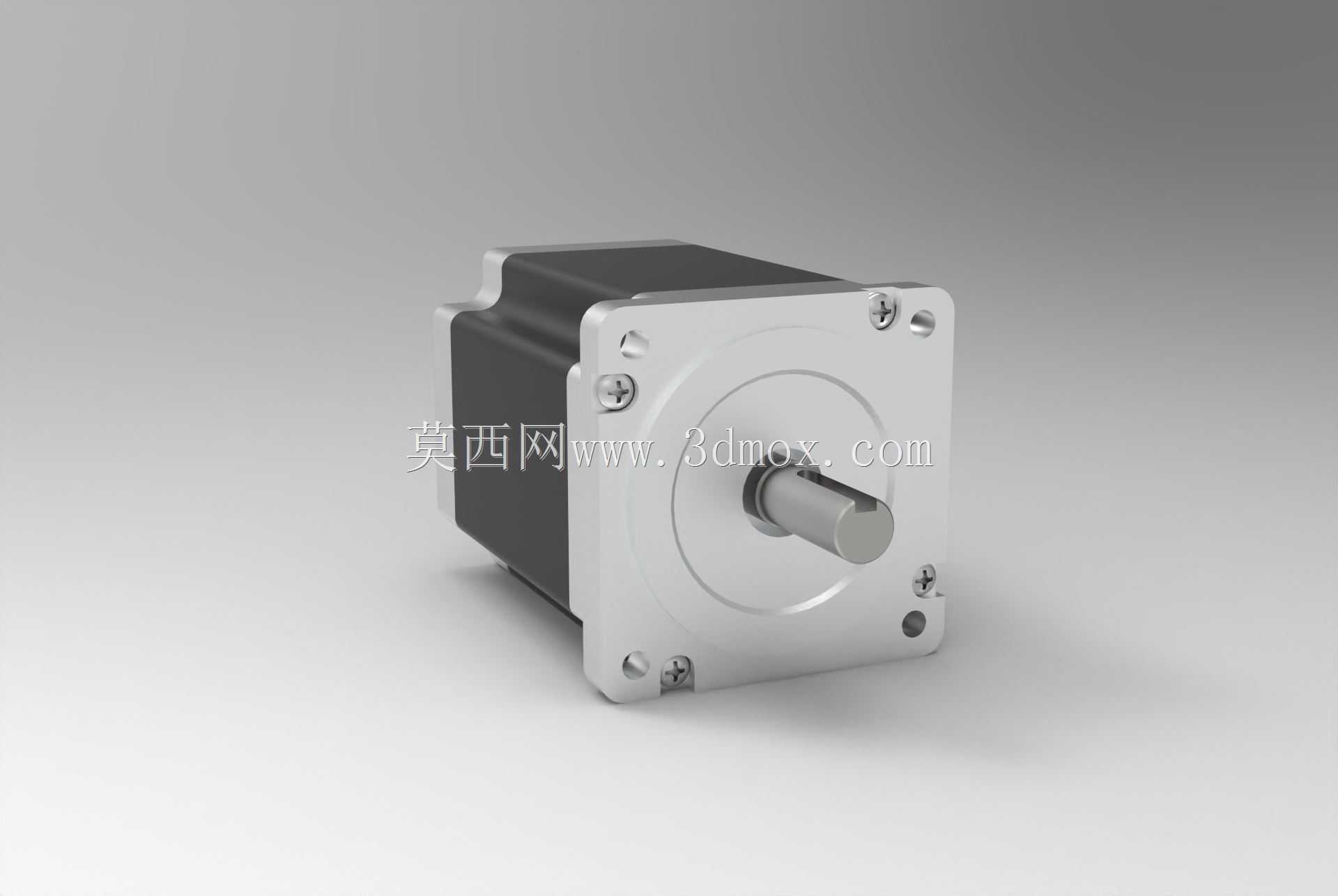

　　不会出现转速稍高扭矩就大幅下跌的问题。转子部分采用高性能永磁材料，表面做了防锈氧化处理，磁钢的排布经过优化，齿槽转矩被控制在很低的水平，电机空载转动时的阻力很小，运行时的振动和噪音也比普通同规格电机更低。外形尺寸和安装边界这块，是做结构设计时最需要关注的点，这款电机的机身截面是标准的86mm×86mm方形结构，安装孔的中心距为标准的70mm，四个安装孔采用通孔设计，可以从前端或者后端穿螺丝固定，适配不同的安装空间需求。输出轴的轴径为14mm，伸出端长度为32mm，D型切面的尺寸符合行业通用标准，搭配联轴器时不需要额外做轴的二次加工。电机尾部预留了标准的编码器安装位，如果后续需要改成闭环步进电机，直接加装编码器和后盖就能完成升级，

　　不需要更换整个电机本体。机身总长度115mm是指从前端安装面到尾部端盖的总尺寸，不包含输出轴的伸出长度，做设备布局的时候，只要预留出120mm左右的轴向安装空间，加上输出轴侧联轴器或者同步轮的安装尺寸，就能完全容纳这款电机，不会出现和周边结构干涉的问题。另外电机的出线方向采用侧出式设计，出线位置在机身侧面的接线盒处，接线盒的防护等级满足常规工业场景的使用要求，接线端子的标识清晰，和驱动器接线时不容易出现相序接反的问题。实际装配的时候要注意，电机的安装面要和设备的安装板完全贴合，不能有倾斜，否则会导致输出轴和负载的同轴度偏差，运行时出现额外的径向力，加速轴承的磨损。轴承部分采用深沟球轴承，前后端各一个，能承受一定的径向和轴向负载，

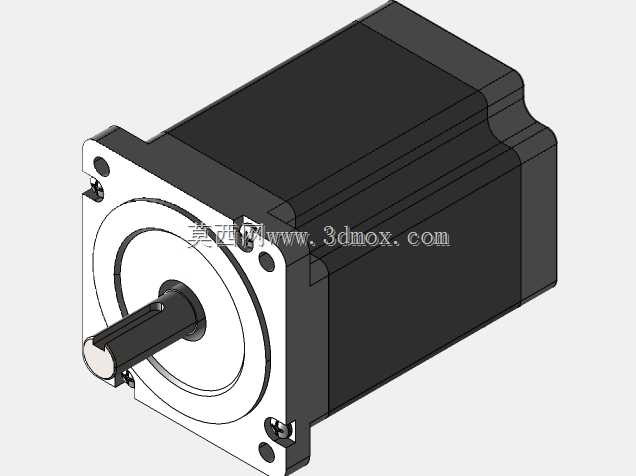

　　满足皮带传动、齿轮传动这类有径向力的传动场景使用需求，不需要额外加装外置的支撑轴承。在做设备结构校核的时候，要注意这款电机的额定扭矩对应的负载惯量匹配范围，一般负载惯量不要超过电机转子惯量的10倍，否则容易出现失步或者启停不稳的问题，如果负载惯量过大，可以搭配对应的行星减速机使用，这款电机的输出轴尺寸和标准86行星减速机的输入法兰完全匹配，直接对接就能装配。日常使用中，这款电机的运行环境温度建议控制在-10℃到50℃之间，避免在高湿度、强腐蚀的环境下直接使用，如果必须在这类环境下使用，要额外做防护外壳处理。另外在驱动器参数设置的时候，电流设置要和电机的额定电流匹配，不要随意调高电流，否则会导致绕组过热，缩短电机的使用寿命，细分设置建议根据设备的位移精度要求选择，不是细分越高越好，过高的细分会导致驱动器的脉冲频率要求提升，反而容易出现脉冲丢失的问题。从建模的角度来说，这款模型把所有的安装尺寸、配合尺寸都做了精准还原，包括安装孔的倒角、输出轴的D型切面、端盖的螺丝孔位、接线盒的外形尺寸都和实物完全一致，导入到装配体里做干涉检查的时候，可以完全模拟真实的装配状态，不会出现建模尺寸和实物不符导致的设计返工，不管是做设备方案布局、装配干涉校核，还是做设备的爆炸图演示、装配工艺文件制作，都能直接使用。
