电击式家用灭虫灯三维结构设计

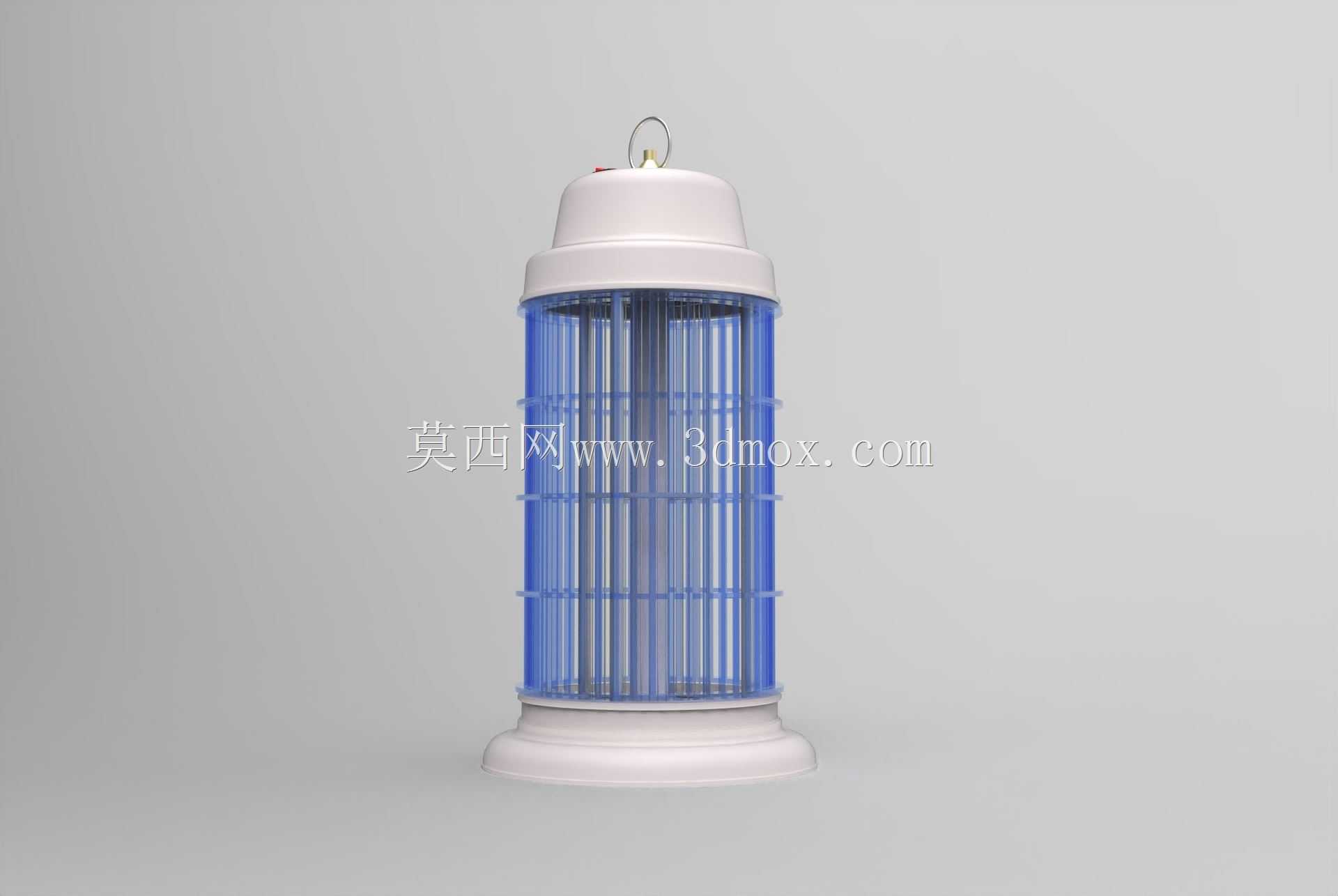

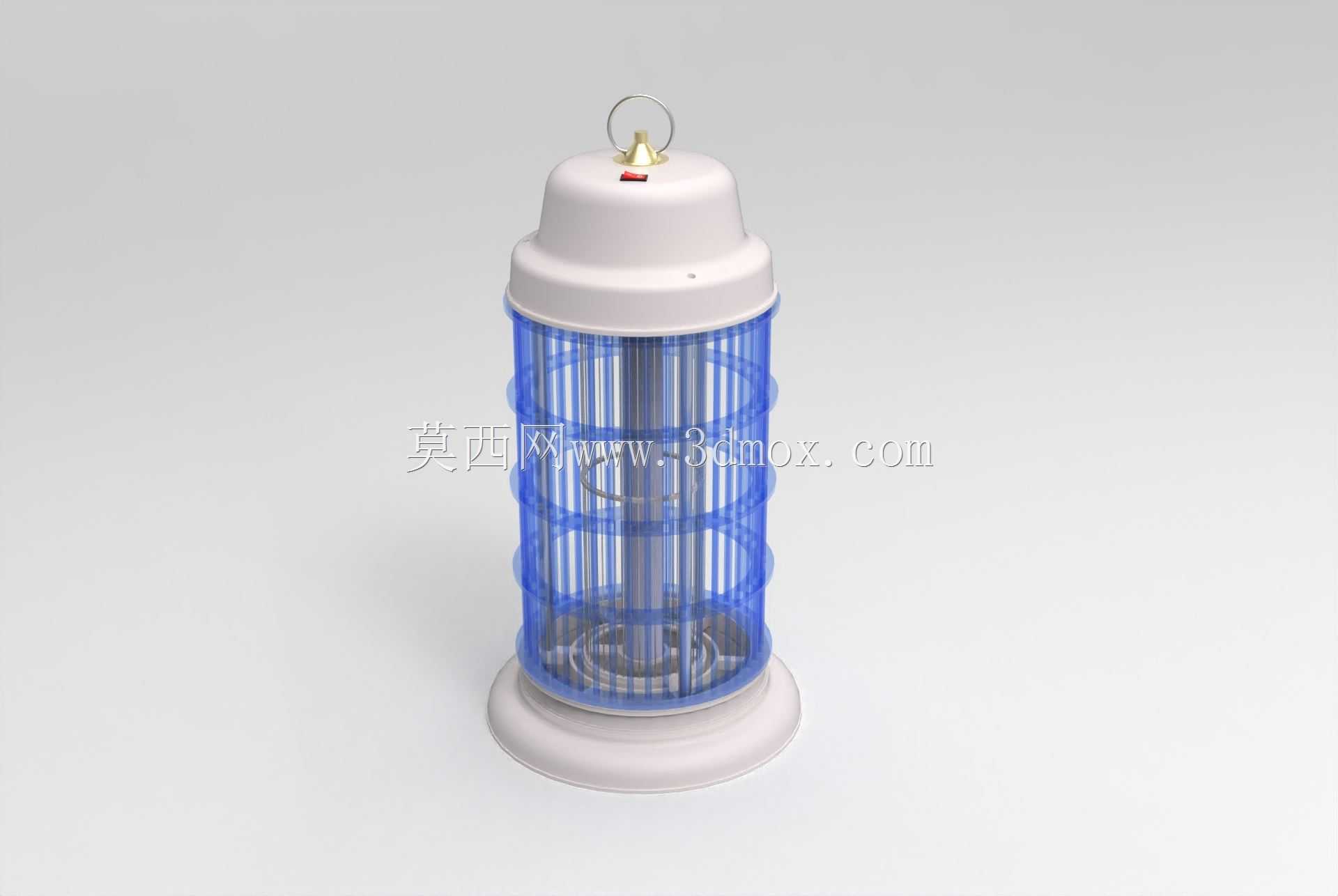

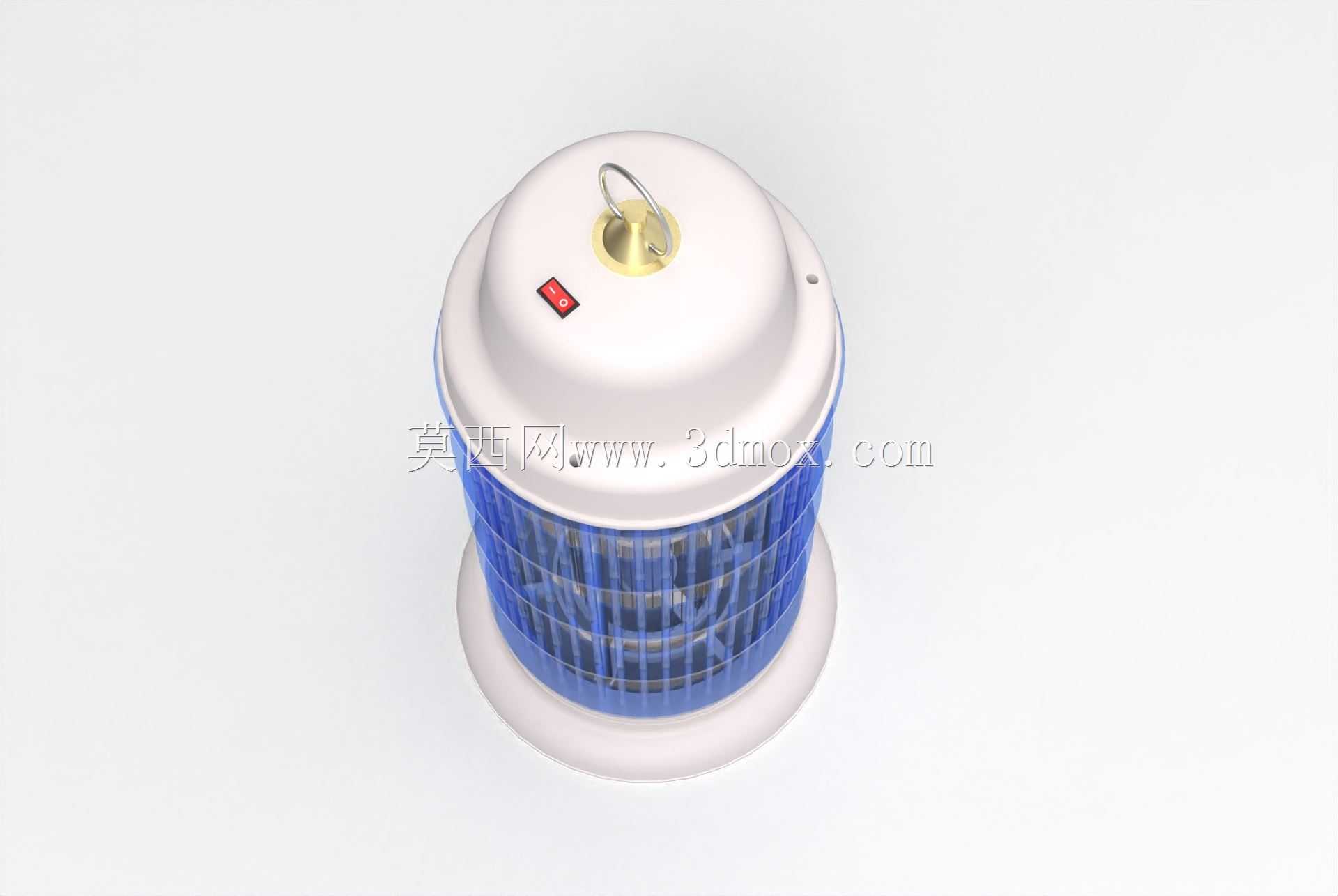

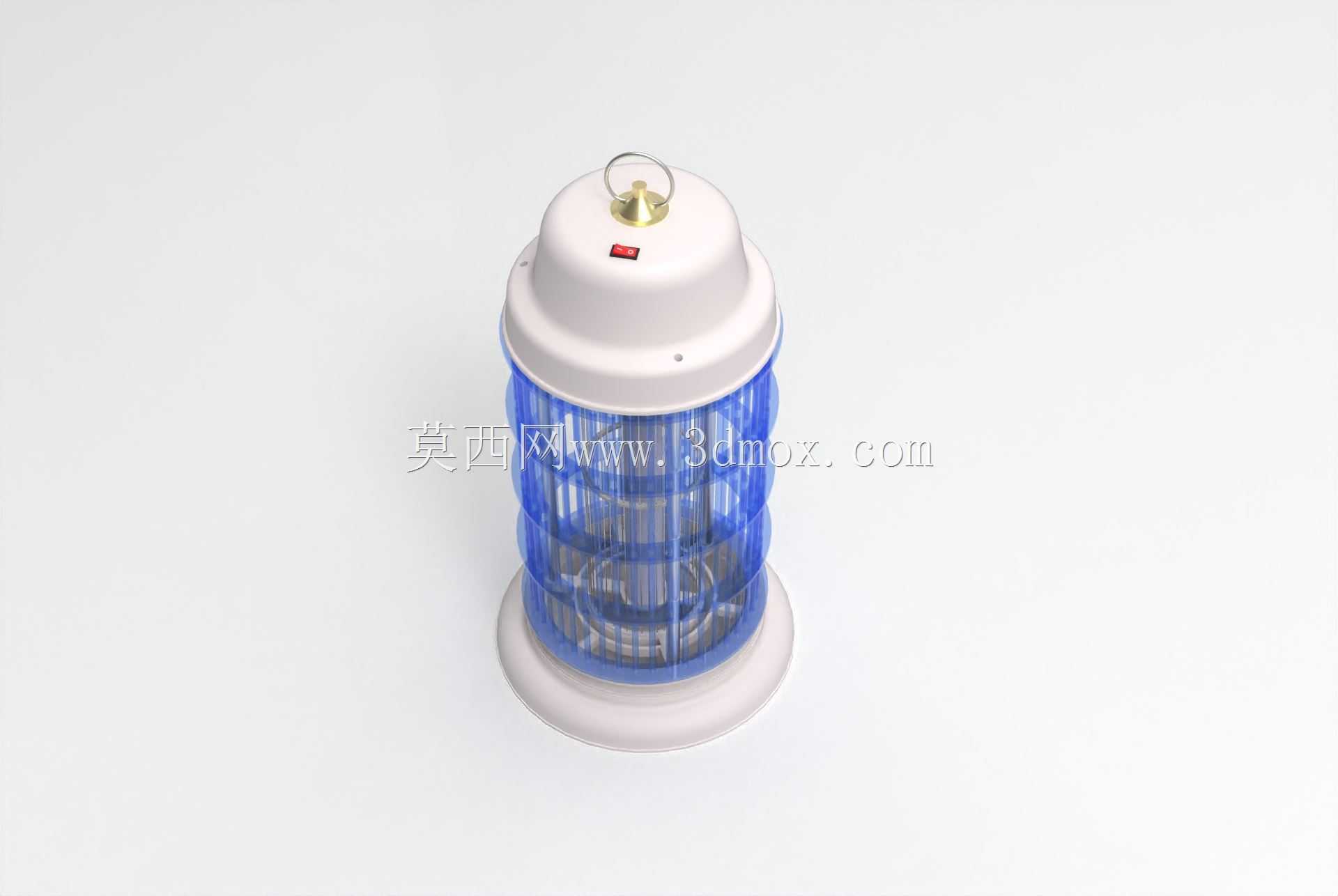

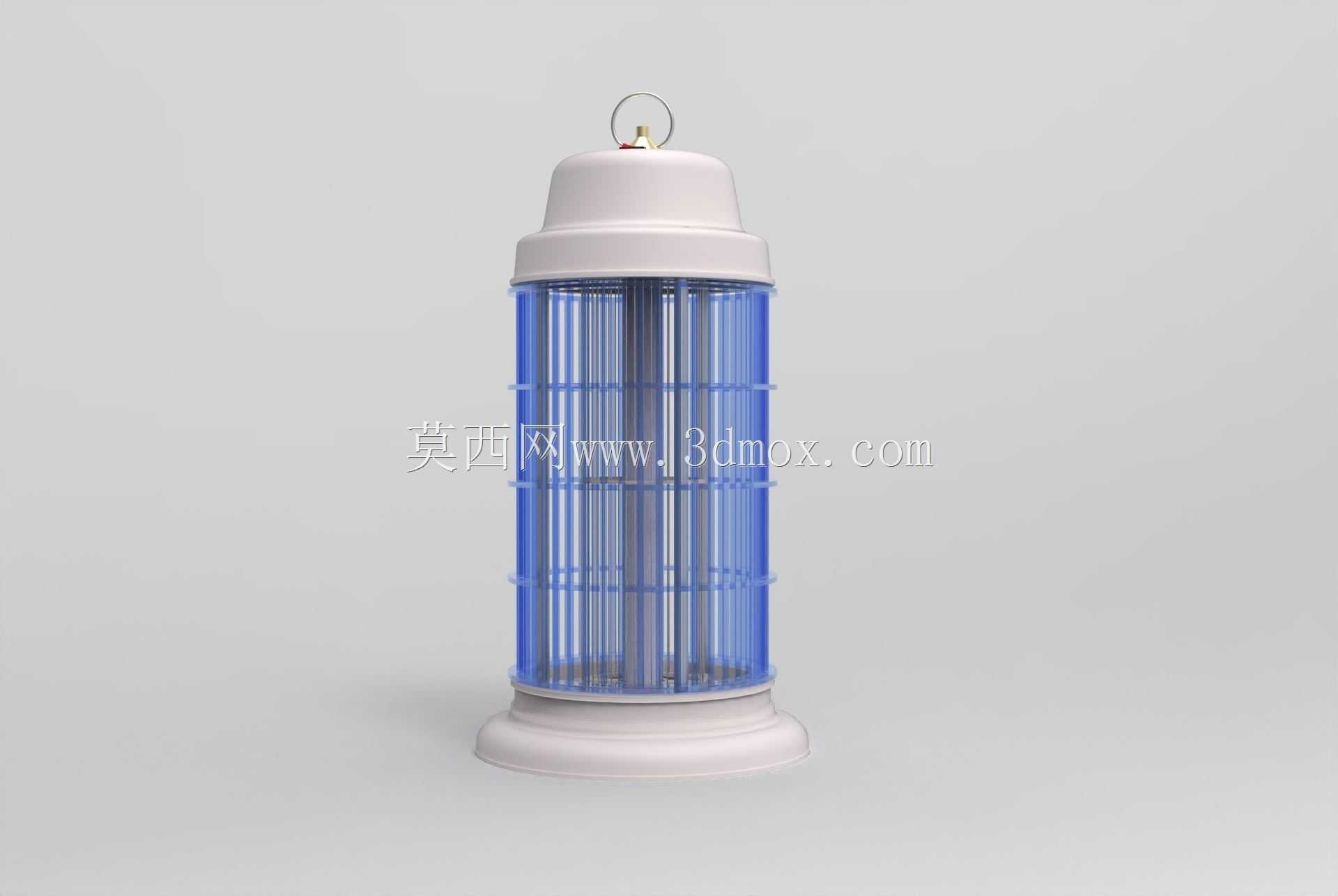

　　中间的高压灭杀区域采用三层结构设计，最内层是诱虫光源的固定位，可适配不同功率的紫外诱虫灯管，光源的接线从上端盖内部的走线槽引出，避免线路暴露在高压区域引发绝缘问题；中间层是高压电网，采用纵横交错的金属丝排布，网格间距控制在3-5mm，既保证飞虫接触时能形成有效电击回路，又不会因为间距过大导致小型飞虫直接穿过，电网的上下两端分别固定在上下端盖的绝缘卡槽内，卡槽采用耐高温阻燃ABS材质，避免长期高压工作产生的电弧引燃周边部件；最外层是蓝色透明的防护栅，栅条采用竖向排布，栅条间隙控制在8mm左右，这个尺寸是经过反复验证的，既能保证成人手指无法伸入接触内部高压电网，满足家用电气的安全防护要求，又不会遮挡诱虫光源的光线向外扩散，日常居家、小型餐饮后场、户外临时值守点位这类半开放空间，夏季趋光类飞虫侵扰一直是影响环境舒适度的常见问题，这类电击式灭虫设备的结构设计，核心是在保证灭虫效率的前提下，兼顾使用安全、摆放适配性与日常清洁的便利性。从结构拆解来看，设备整体采用上下端盖加中间防护栅的筒式布局，上端盖集成了挂环、电源开关与内部光源的固定座，挂环采用金属圆环铰接结构，可实现任意角度的悬挂适配，不管是墙面挂钩、帐篷支架还是阳台晾杆都能稳定挂载，开关采用内嵌式船型开关，避免日常挪动时的误触，上端盖的边缘做了15度的向下翻边，一方面可以遮挡上方落灰直接进入高压栅区域，另一方面也能避免雨水直接淋到内部电气部件，适配短时间户外露天使用的场景。

　　同时竖向栅条的设计让虫尸不会卡在栅条缝隙里，日常清洁时只需要用毛刷顺着栅条方向清扫就能把积留的虫尸扫到底部的集虫盘里。下端盖采用加宽的平底设计，直径比中间筒体大出20mm，保证立式放置时的稳定性，即使放在略有倾斜的桌面也不会轻易倾倒，下端盖内部集成了抽拉式集虫盘，集虫盘和端盖之间采用卡扣式连接，不需要借助工具就能直接抽出清理虫尸，集虫盘的深度设计为25mm，正常家庭使用情况下可以容纳1-2周的虫尸积累量，不需要频繁清理。从安装边界来看，设备整体高度控制在280mm左右，筒体直径110mm，底部最大直径130mm，不管是悬挂使用还是桌面放置，占用的空间都非常小，悬挂时只需要预留出上方30mm的挂环安装空间，周边不需要额外预留操作间隙，

　　立式放置时只需要保证放置平面的直径大于140mm就能稳定摆放。设计过程中还考虑了不同使用场景的适配性，比如在餐饮后场使用时，设备的外壳材质全部采用耐油污的PP材质，表面做了哑光处理，沾到油烟之后用湿抹布就能直接擦拭干净，不会残留油污印记；在户外露营使用时，整体结构的密封等级达到IPX4，能够应对日常的泼溅和小雨天气，不会因为短时间淋水出现电路短路的问题。高压电网的供电部分采用升压模块内置在下端盖的绝缘仓内，高压输出端做了双重绝缘处理，即使设备意外倾倒，高压模块也不会直接接触到外壳，避免出现漏电风险，同时电路部分设计了过流保护，当电网出现短路或者异物搭接时，会自动切断高压输出，保障使用安全。诱虫光源的波长选择了365nm的长波紫外光，

　　这个波长对蚊、蝇、飞蛾等常见趋光飞虫的引诱效果最好，同时光线不会对人体皮肤造成伤害，即使长时间在设备周边活动也不会有健康影响。设备的电源线从下端盖的侧面引出，出线位置做了防弯折护套，避免长期拖拽电源线导致线芯断裂，电源线长度标配1.2m，能够适配大多数家用插座的位置，如果需要更远的使用距离也可以自行搭配延长线，不会影响设备的正常工作。从结构建模的角度来看，整个设备的零部件全部采用模块化设计，上下端盖、防护栅、高压电网、集虫盘、挂环这些部件都可以单独拆分，在做结构验证的时候可以单独对每个部件做受力分析，比如挂环的承重能力可以达到5kg以上，远大于设备自身0.8kg的重量，悬挂使用时不会出现挂环断裂掉落的问题；防护栅的抗冲击强度可以承受1kg的钢球从1m高度坠落的冲击，不会出现碎裂的情况，避免日常使用中不小心碰倒设备导致防护栅破损露出内部高压部件。
