薄层式柜式热风循环干燥设备结构设计

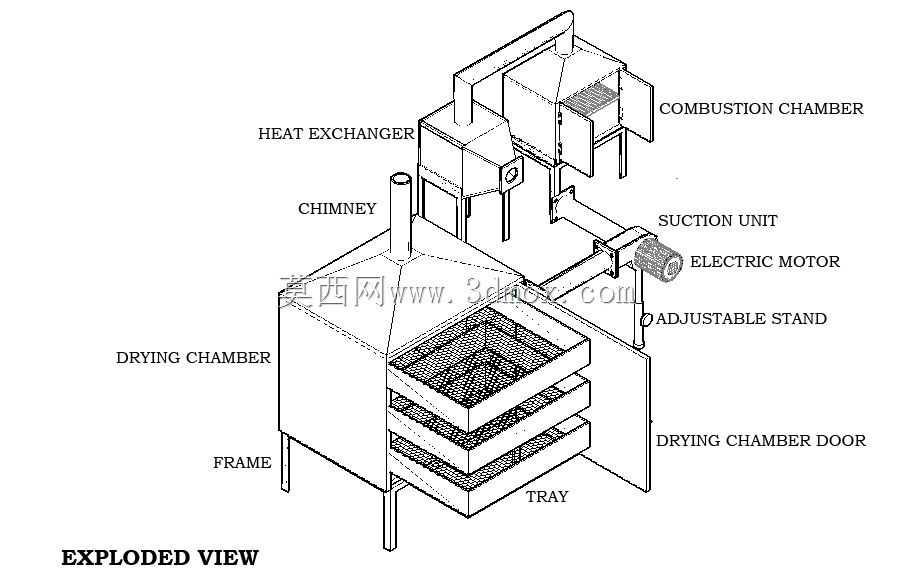

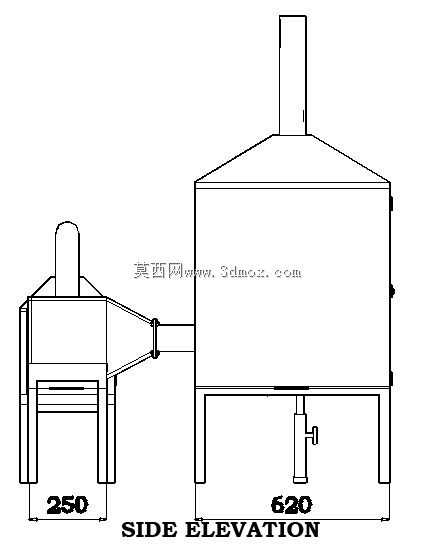

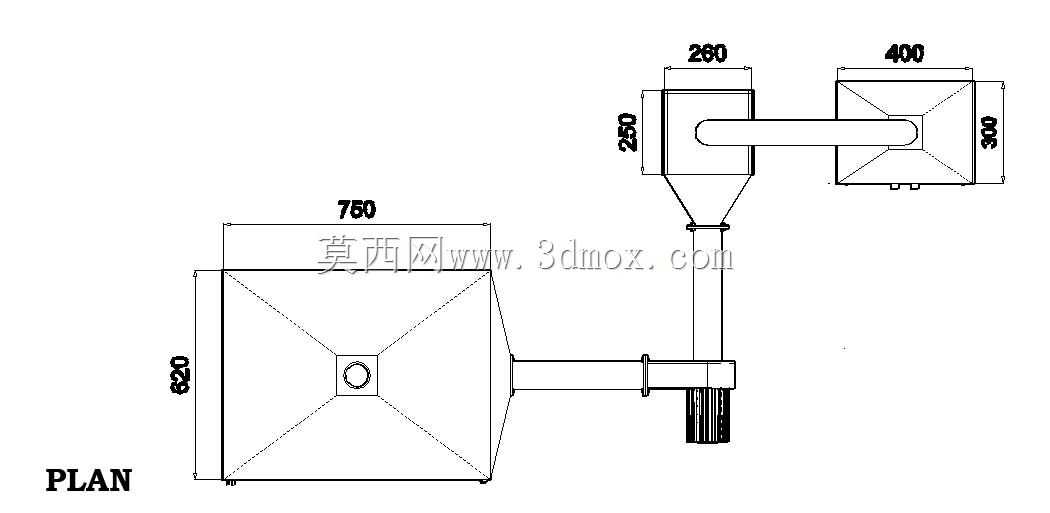

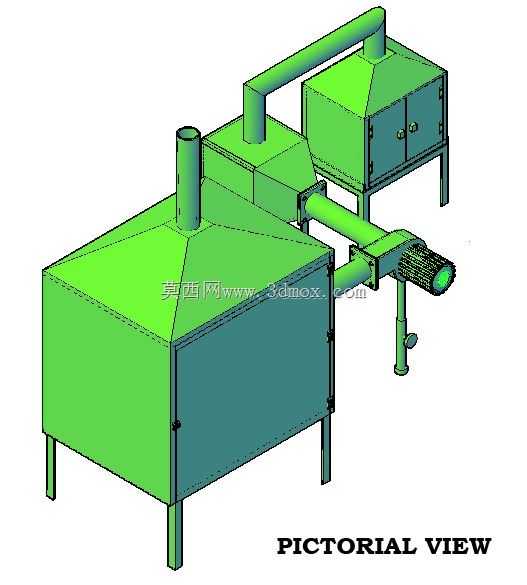

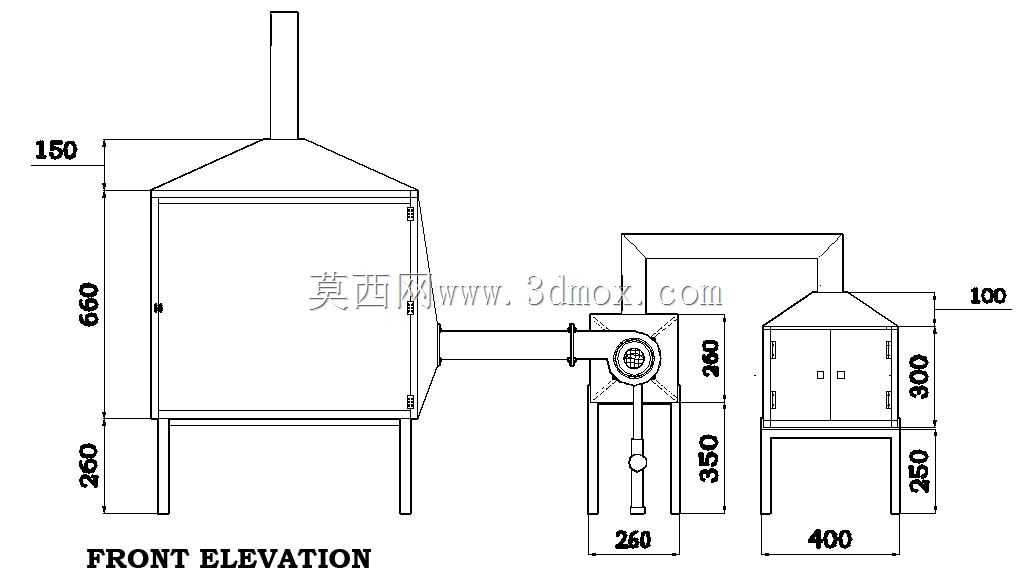

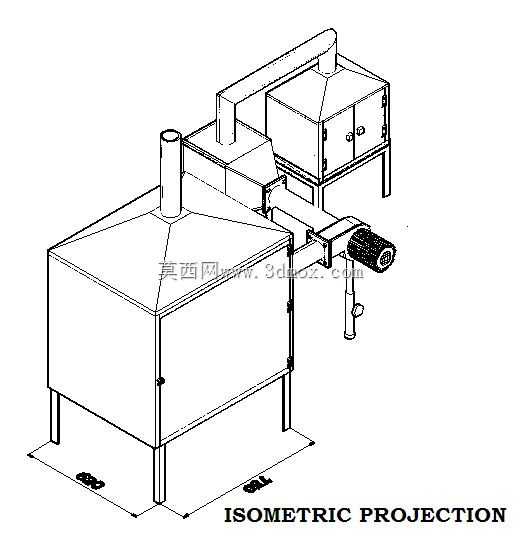

　　这套薄层柜式干燥设备的三维结构，核心面向农副产品初加工、小型化工原料烘干、中药材饮片干燥这类中小批量连续或间歇式烘干场景，区别于大型隧道式烘干线的大占地高投入，它的布局更适配车间面积有限、单批次处理量在数百公斤级的生产需求，很多县域级的农产品加工点、小型精细化工车间都能看到同结构设备的实际应用。从实际使用逻辑来看，设备采用双腔体并联加薄层物料铺放的设计思路，主干燥腔体为大容积方锥形顶结构，这种锥顶设计不是为了造型好看，而是让腔体内上升的湿热空气能顺着锥面聚拢到顶部排气管道，避免平顶结构容易出现的冷凝水滴落回物料层的问题，很多新手做干燥设备结构时容易忽略这个细节，最后做出来的设备烘干后局部物料含水率不均，就是冷凝水回流导致的。辅腔体和主腔体通过横向送风管连接，送风管末端集成了送风驱动单元，整套风路是闭环加部分排风的结构：大部分热风在两个腔体之间循环流动，穿过铺放在腔体内层架上的薄层物料，带走物料表面蒸发的水分，少部分高湿空气通过主腔体顶部的排气烟囱排出，同时补充部分新鲜空气进入风路，既保证了烘干效率，又不会因为全排风造成过多热量损耗。做这套结构建模的时候，首先要卡的是安装边界尺寸，主腔体的支腿高度统一设定在450mm，这个高度是结合车间日常清理、物料车推送的实际需求定的——支腿太低的话，腔体积灰、掉落的物料残渣很难清理，太高又会抬升整个设备的重心，车间地面如果不平整容易出现晃动。两个腔体之间的连接管路做了法兰边快拆结构，不是直接焊接死的，

　　因为设备使用久了风管内壁会积留物料粉尘、析出的糖分或者其他附着物，需要定期拆下来清理，法兰连接的结构不用动主体腔体就能拆管路，后期维护的工作量能降不少。辅腔体的侧门做了双门扣压紧结构，门体内侧预留了保温层安装槽，实际生产时会填充50mm厚的硅酸铝保温棉，减少腔体热量向外散失，门和门框的接触位置留了密封胶条的安装位，用硅橡胶密封条就能保证关门后的风路密封性，不会出现热风从门缝漏出的问题。风路末端的驱动单元和风管的连接位置做了软连接预留位，实际装配时会加一段耐高温帆布软接，一方面抵消风机运行时的振动传递到腔体导致的整机共振，另一方面也能补偿加工和装配时的尺寸误差，不用硬怼着安装孔位强行装配。主腔体顶部的排气烟囱上预留了风阀安装位，

　　实际使用时可以根据不同物料的烘干工艺要求调整排湿量：比如烘干高水分的鲜切果蔬时，前期排湿阀开到大半，快速排走物料蒸发出的大量水分，到了烘干后期含水率降低，就把风阀关小，保留更多热风在腔体内循环，降低热量损耗。薄层物料架的设计是这套设备的核心特点之一，层架的层间距设定在120mm，每层铺料的厚度控制在30-50mm，也就是所谓的薄层干燥，相比厚层堆积烘干，热风可以均匀穿过每一层物料，不会出现表层物料已经过干、底层物料还没达到含水率要求的情况，而且层架做了抽拉式结构，铺料和出料的时候可以直接把层架拉出来，不用探到腔体内部操作，降低操作人员的劳动强度。设备的所有支腿底部都预留了脚轮或者可调脚杯的安装孔，用户可以根据自己的车间需求选择：

　　如果需要经常移动设备换工位，就装万向带刹车脚轮，如果是固定位置安装，就装可调脚杯，用来调平整个设备，避免因为地面不平导致的门体关不严、风路漏风的问题。在建模过程中，所有管路的折弯半径都做了统一规范，没有出现直角折弯的结构，因为热风在直角弯头处的风阻会比圆弧弯头大很多，会额外增加风机的负载，浪费电能，所有管路的折弯半径都取管路直径的1.5倍，这个数值是经过实际风阻测算的，既能控制管路的整体尺寸，又能把风阻降到合理范围。两个腔体的底部都做了斜坡导液结构，虽然是热风干燥设备，但部分物料烘干过程中会析出少量液态物质或者冷凝水，斜坡结构可以让这些液体顺着坡流到腔体底部的排污口，定期打开排污阀就能排走，不会积在腔体底部滋生细菌或者腐蚀壁板。从结构强度角度考虑，腔体的壁板采用2mm厚的冷轧钢板折弯成型，外部加焊40*40的方钢加强筋，间距控制在400mm，因为腔体内部是热风循环，长期在80-120℃的温度下工作，如果壁板太薄又没有加强筋，很容易出现热变形，导致门体关不严、管路连接错位的问题，这个加强筋的间距是结合材料热膨胀系数算过的，在常用烘干温度范围内不会出现明显的形变。整套结构没有冗余的设计，每个结构细节都是对应实际生产中遇到的问题做的优化，不管是做同类型设备的结构设计参考，还是做小型烘干生产线的设备选型，这套三维结构都能提供很直观的结构参考，能帮设计人员少走很多前期试错的弯路。
