带锁止结构D型承重连接钩环

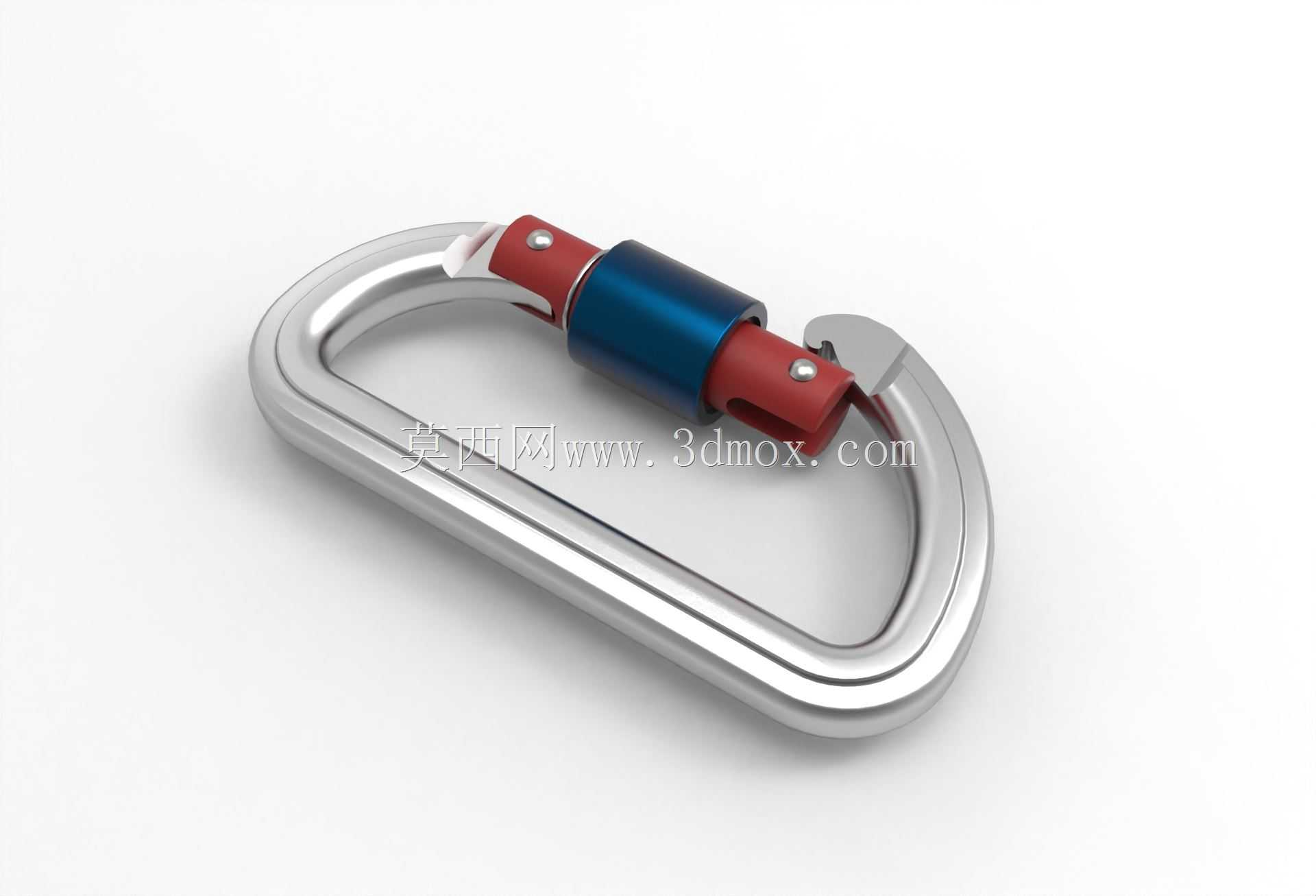

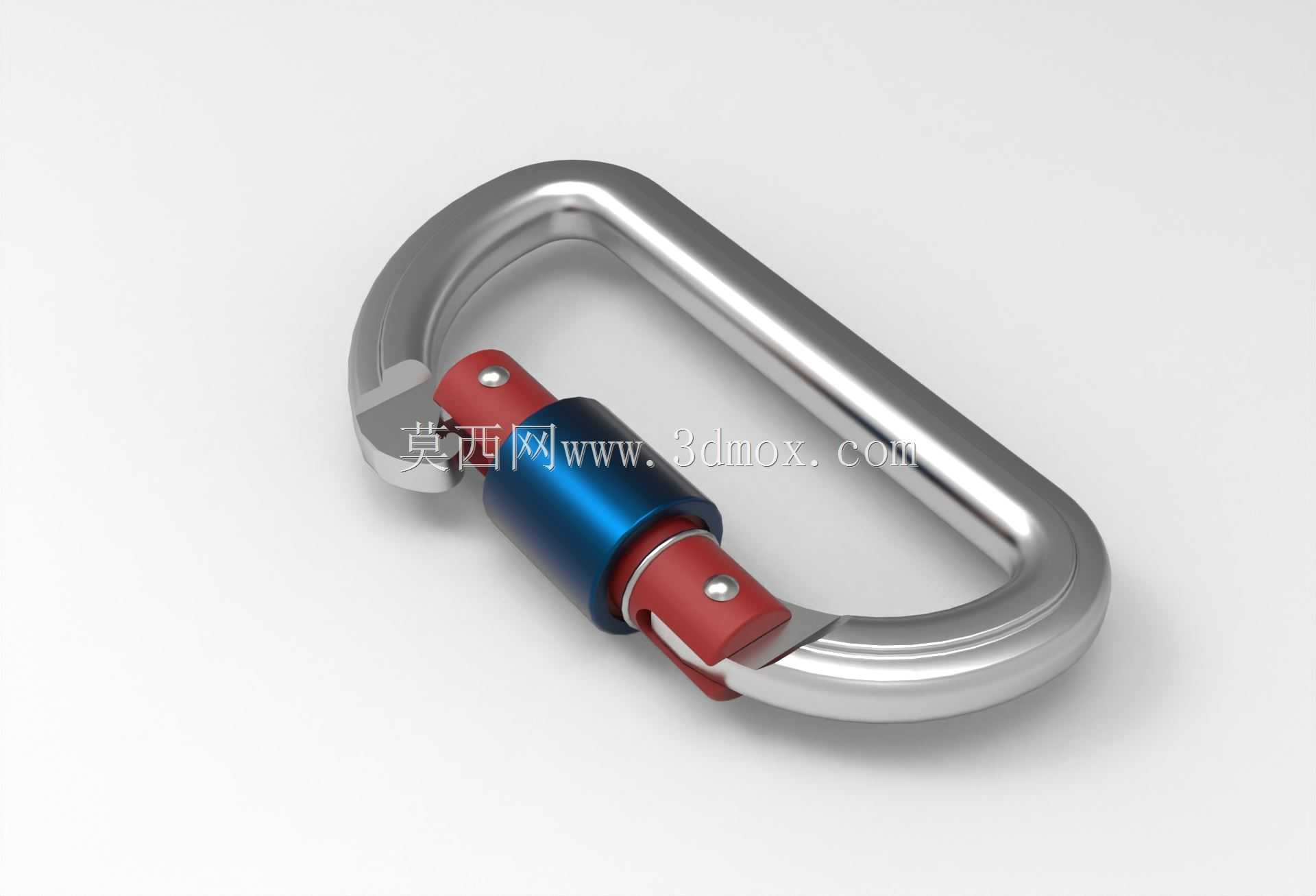

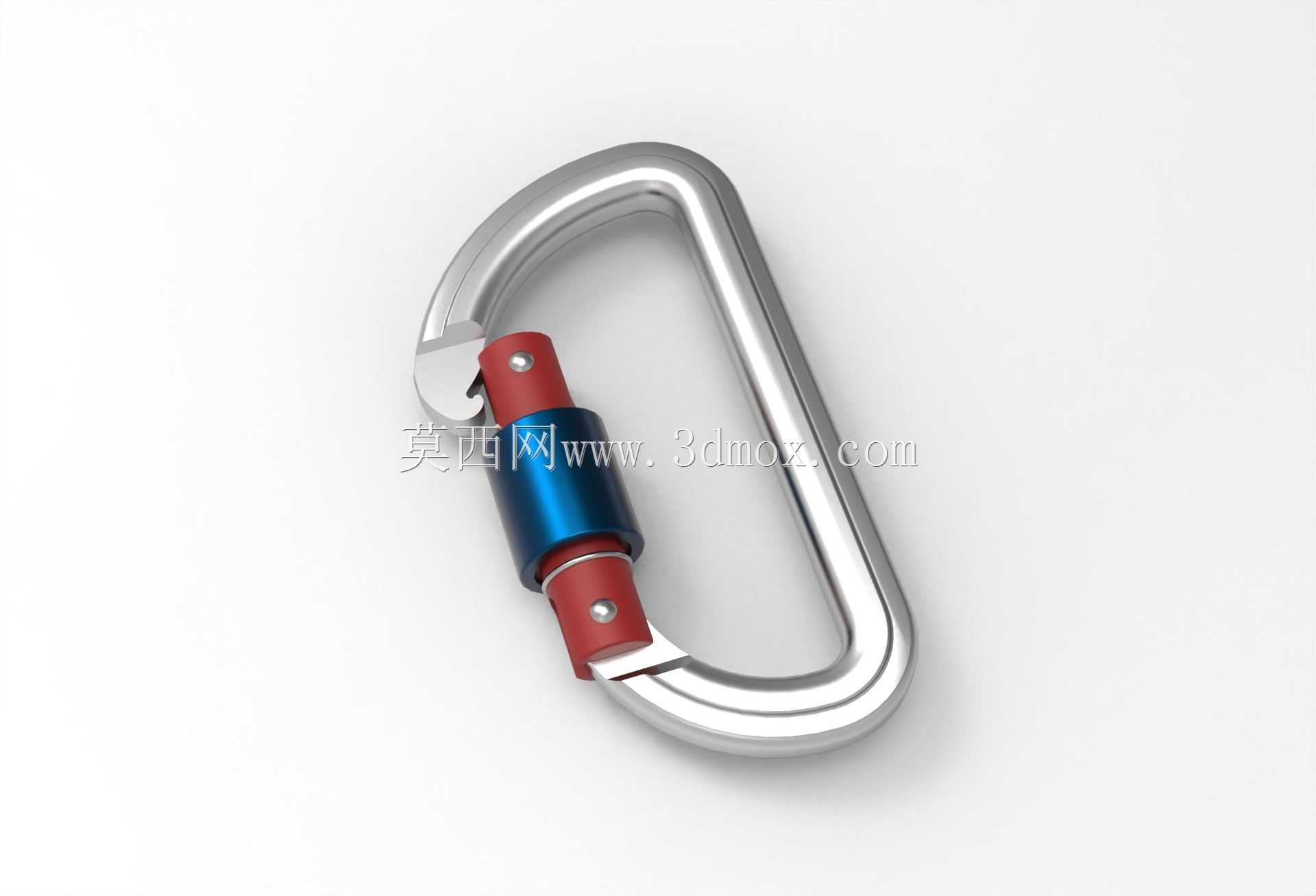

　　这类带锁止结构的D型钩环，在户外装备、起重辅助、工业安全防护、户外作业装备领域都有非常广泛的应用场景，日常作业中常见的高空作业安全绳挂载、户外攀岩装备的节点连接、小型起重作业的索具末端连接、甚至是户外露营装备的挂点固定，都会用到同结构的构件。从结构设计逻辑来看，这款钩环采用了经典的D型轮廓，这种轮廓的优势在于受力时载荷会沿着弧形段均匀传递到直边锁止段，相比圆形钩环能减少局部应力集中的问题，同等截面尺寸下D型结构的额定承重能力比同直径圆型钩高出15%左右，而且直边的锁止段在挂载扁平织带、圆形绳索的时候，接触面积更大，不会出现绳索在钩体内反复滑动磨损的问题。

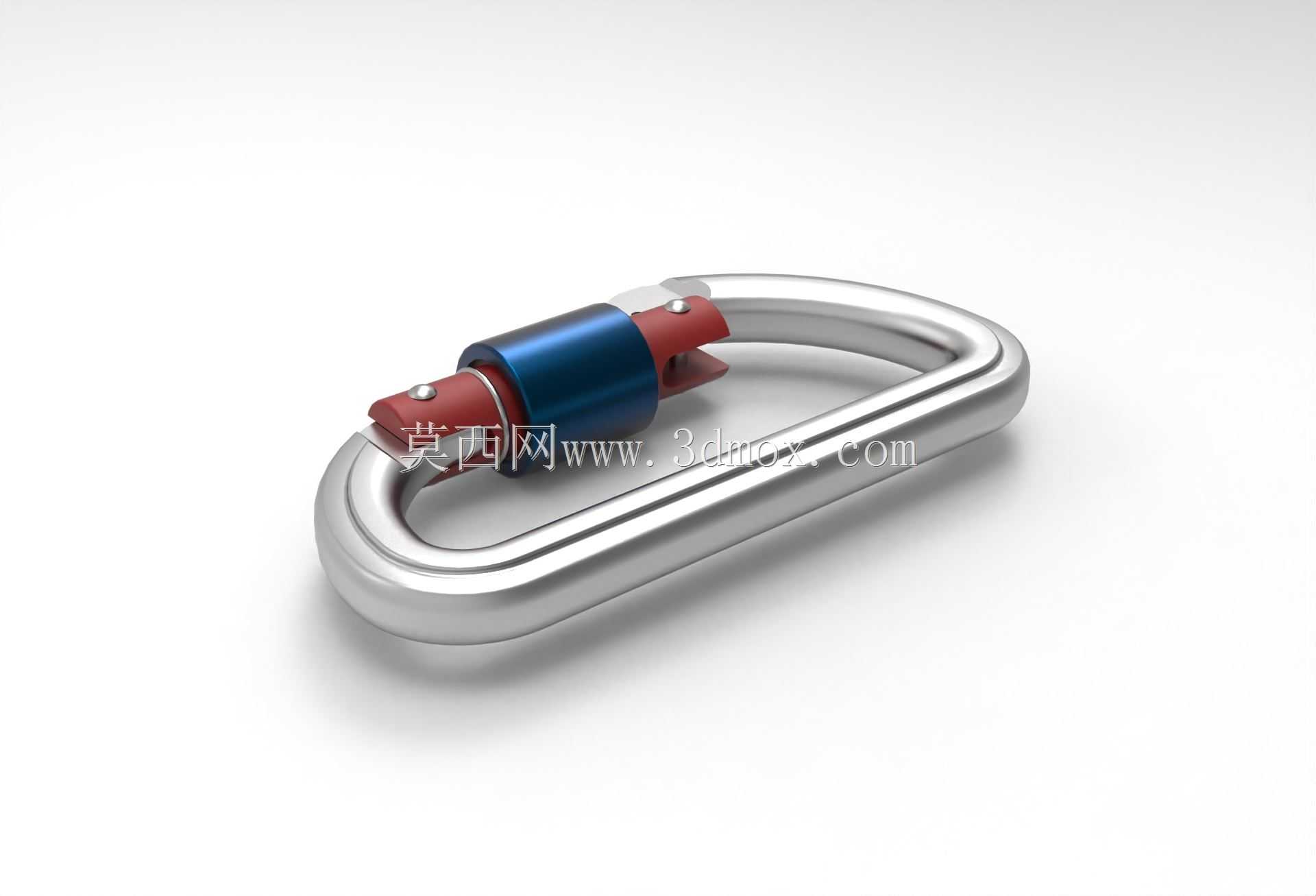

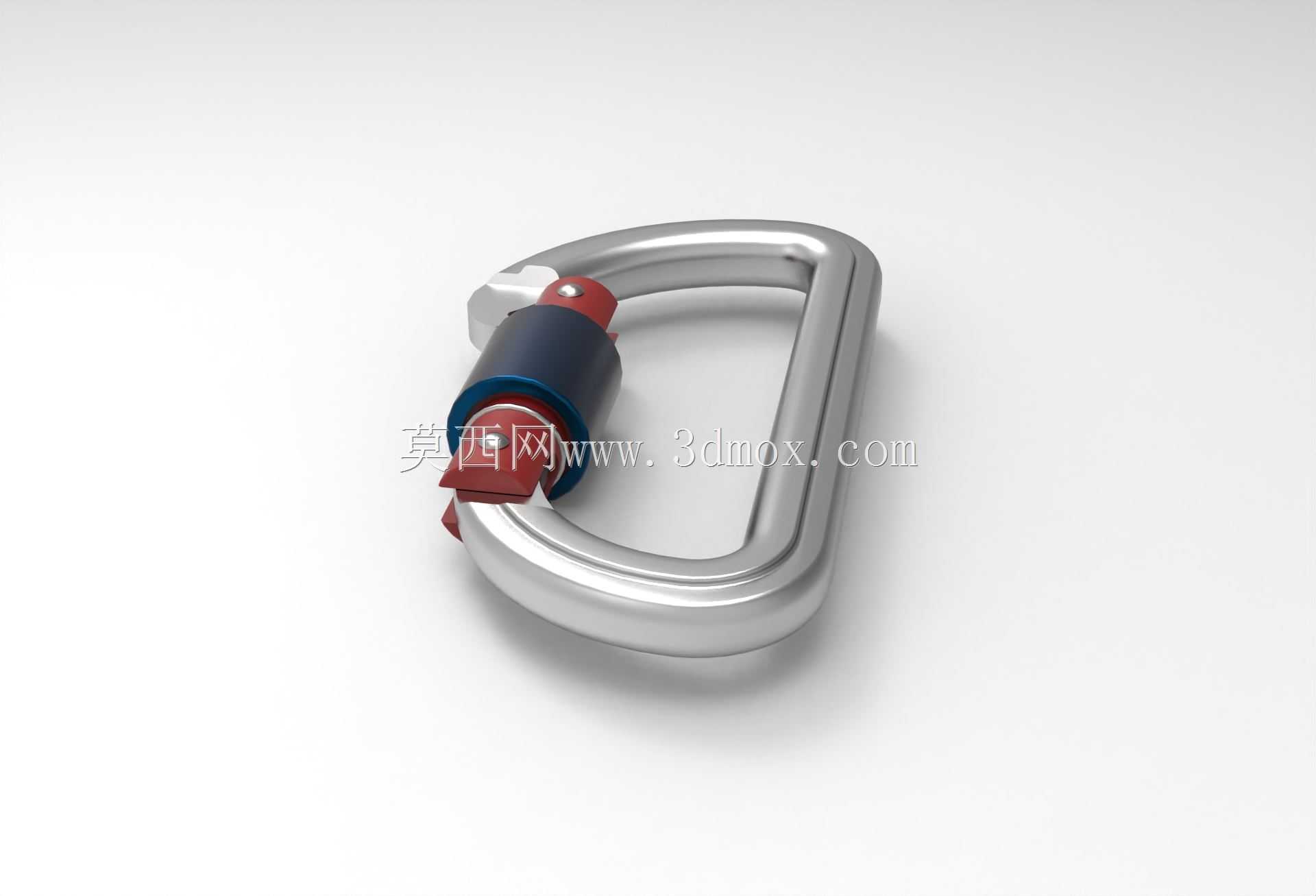

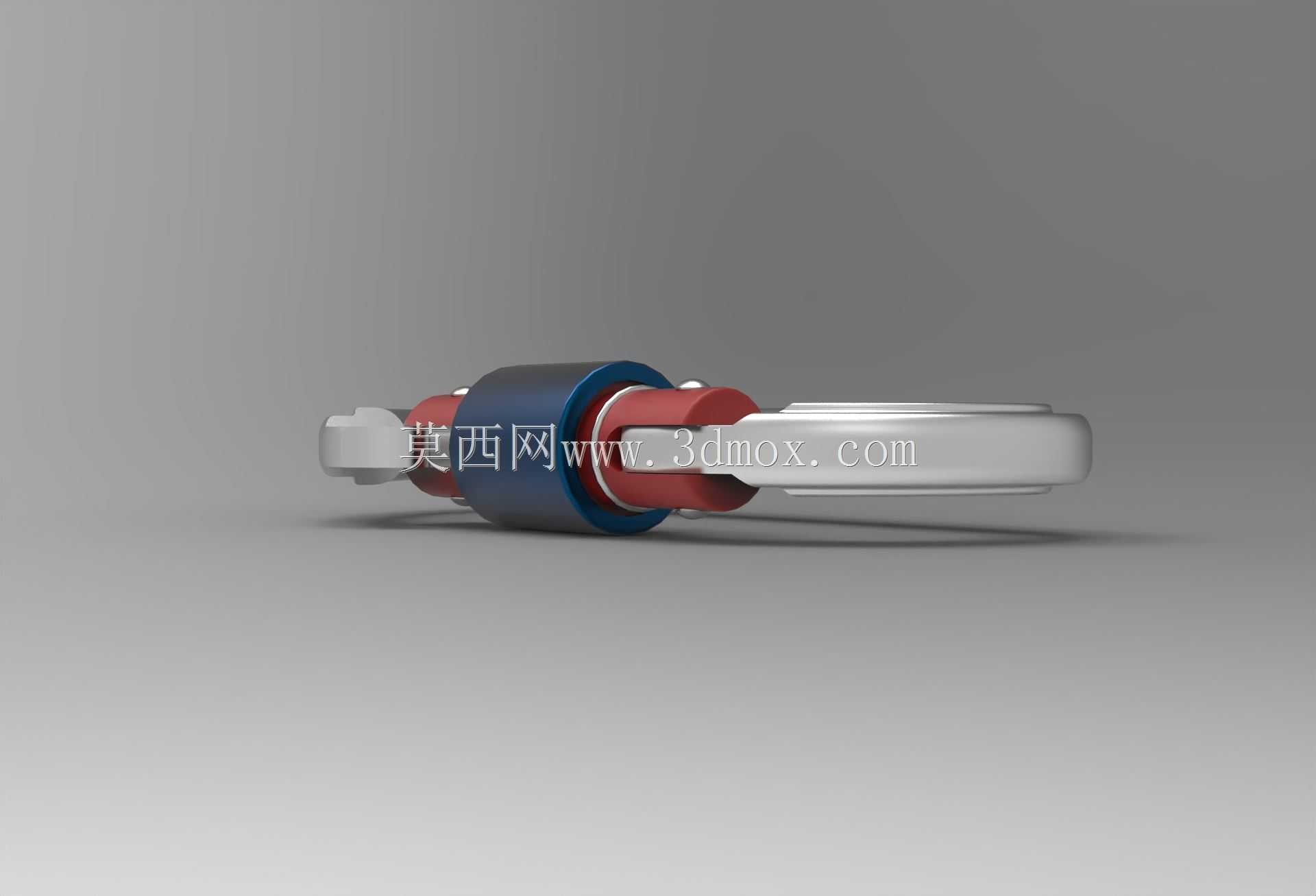

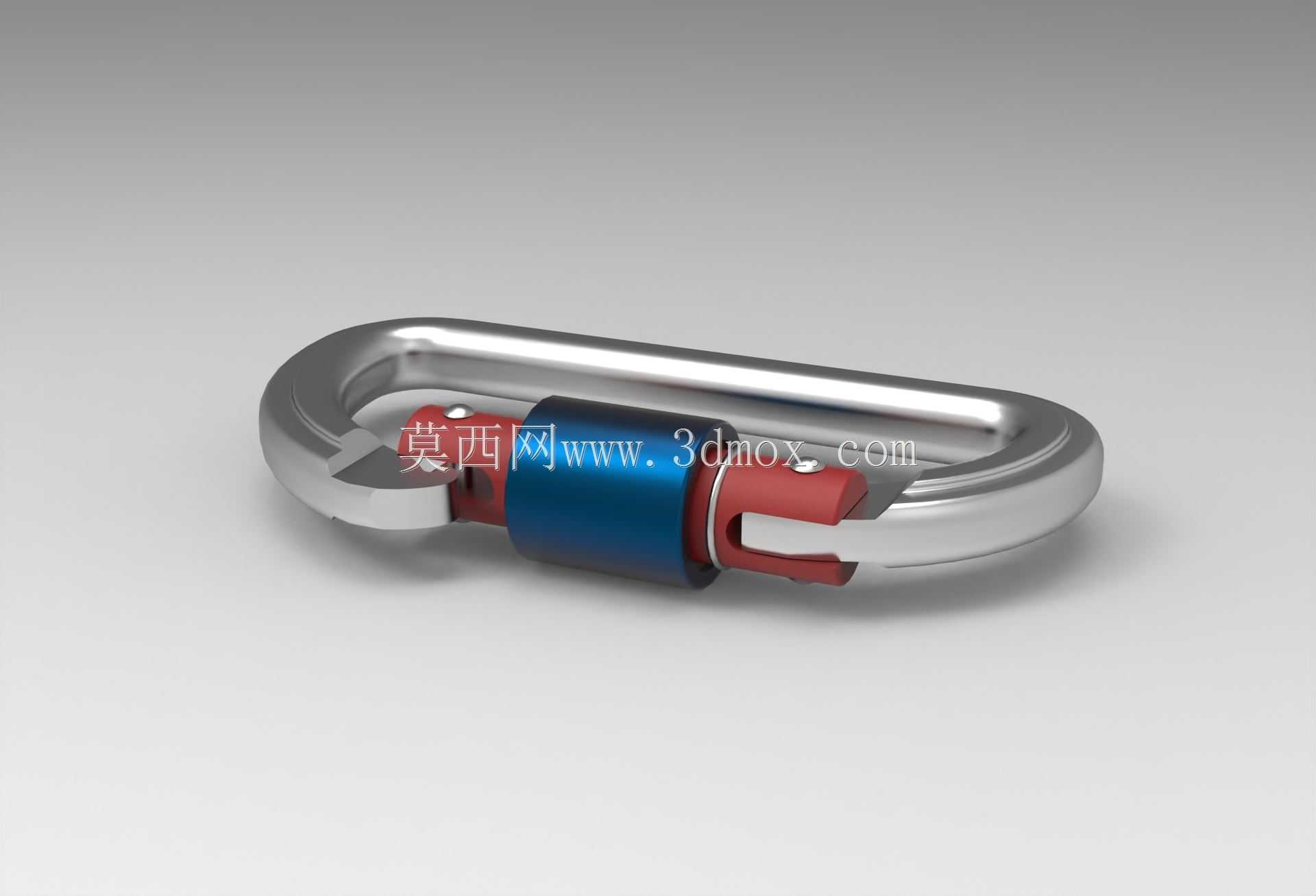

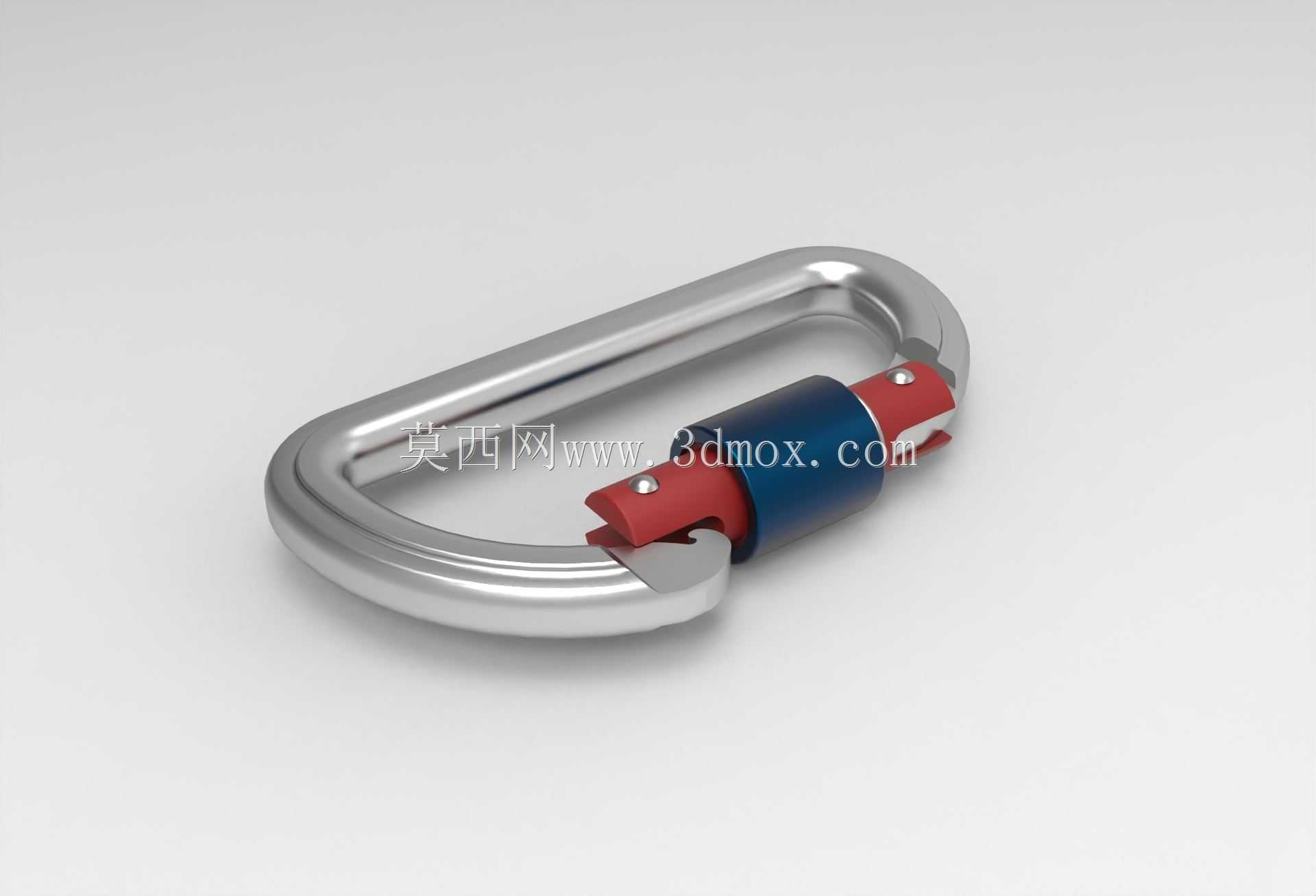

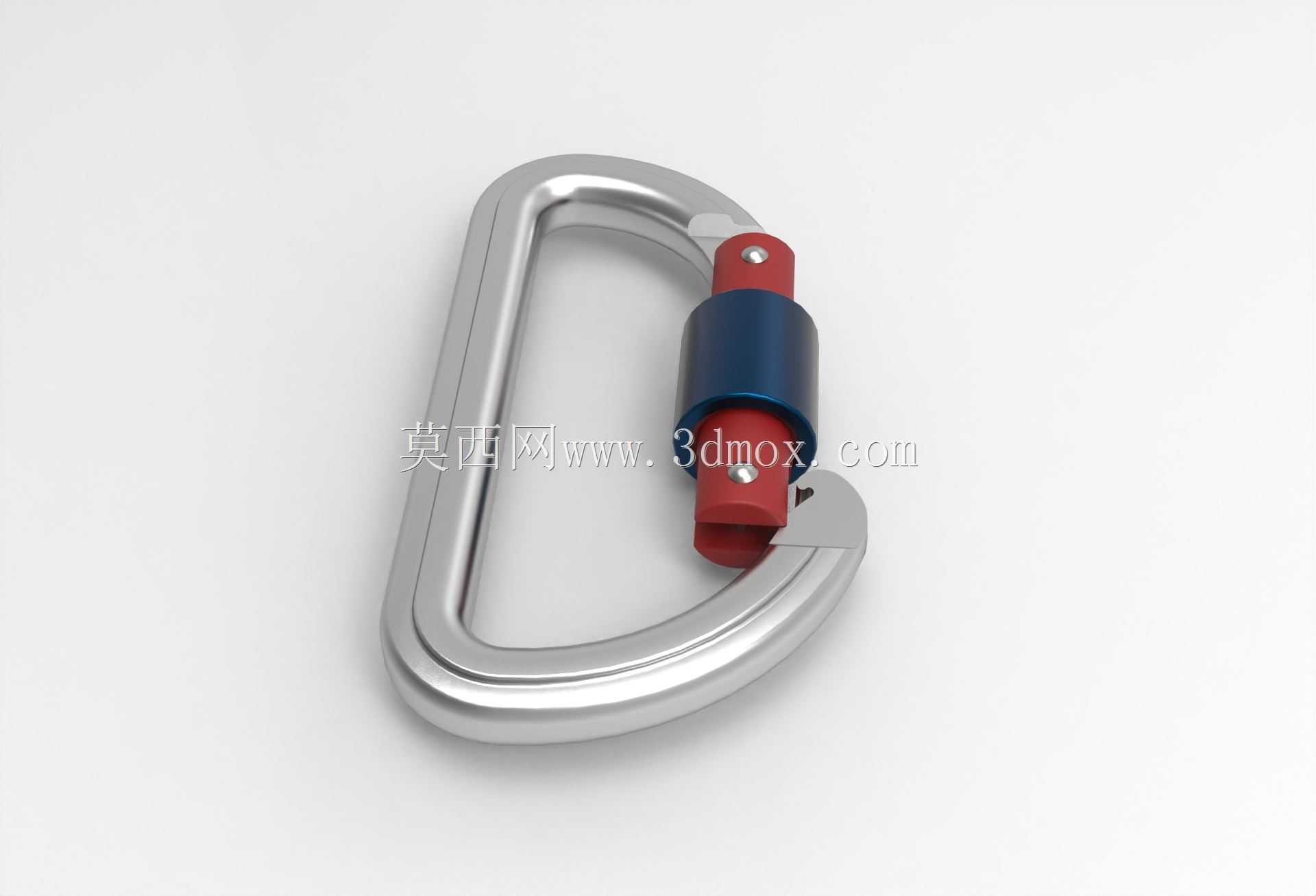

　　锁止结构是这款钩环的核心功能部分，采用了三段式旋转锁止设计，两端的红色限位套与中间的蓝色旋转锁套配合，当锁套旋转到锁止位置时，会完全挡住钩体的开口缺口，避免挂载的绳索或者挂点从开口处滑脱，相比传统的弹簧按压式锁扣，这种旋转锁止的结构不会因为意外碰撞、剐蹭就出现解锁的情况，安全冗余度更高，适合在有振动、存在剐蹭风险的作业场景下使用。锁套与钩体开口端的配合间隙控制在0.1mm以内，既保证旋转操作的顺畅度，又不会因为间隙过大出现锁止不到位、晃动旷量的问题，两端的红色限位套通过铆钉与钩体的锁舌部分固定，锁舌与钩体主体采用铰接结构，开合角度可以达到25度，足够穿过大部分常见的挂点耳板、织带环扣。

　　从外形尺寸与安装边界来看，这款钩环的主体弧形段采用等直径圆钢弯折成型，截面直径根据额定载荷匹配，常规同结构的承重钩环，对应5kN破断载荷的规格整体长度在80mm左右，宽度在45mm左右，锁止段的直径比主体段略粗2mm，用来强化锁止位置的结构强度，因为锁止位置是整个钩环受力时的应力集中点，加粗截面可以抵消开口带来的强度损失。安装使用的时候需要注意，挂载的绳索或者挂点要尽量贴合钩环的弧形受力段，不要直接把载荷压在锁止套的位置，锁止套只起到防脱的作用，不承担主要的承重载荷，如果长期让锁套承受径向载荷，会导致锁套变形、旋转卡滞，失去锁止防脱的作用。

　　设计过程中，钩体的弯折处做了圆角过渡处理，弯折内圆角半径控制在圆钢直径的1.5倍，避免弯折处出现应力裂纹，同时表面做了抛光镀铬处理，既可以提升防锈能力，也能减少表面的粗糙凸起，避免磨损挂载的绳索或者织带。锁套部分采用了彩色阳极氧化的表面处理，不同的颜色可以用来区分不同的额定载荷等级，现场作业的时候可以通过颜色快速识别钩环的承重规格，避免错用低载荷的钩环承担高载荷作业带来的安全风险。铰接位置的铆钉采用沉头设计，铆钉头完全埋入钩体表面，不会出现凸起剐蹭绳索的问题，铰接处的转动阻尼经过调校，开合的时候有明显的阻尼感，不会因为自重出现自动开合的情况。

　　在实际选型使用的时候，需要根据作业场景的额定载荷选择对应规格的钩环，通常安全系数要达到5倍以上，也就是作业载荷是破断载荷的五分之一，比如额定承重1kN的作业场景，要选择破断载荷5kN以上的钩环。同时使用前要检查锁止套是否能顺畅旋转到锁止位置，钩体表面有没有裂纹、变形的情况，铰接位置有没有旷量，如果出现锁套卡滞、钩体变形的情况要及时更换，不能继续承重使用。这类钩环相比传统的卸扣，优势在于开合操作更快，不需要拧动螺母销钉，只需要旋转锁套就可以完成开合，适合需要频繁挂载、拆卸的作业场景，比如高空作业的工具挂点、户外探险的装备节点连接，都能大幅提升操作效率，同时旋转锁止的结构也能保证连接的可靠性，不会出现意外脱开的风险。
