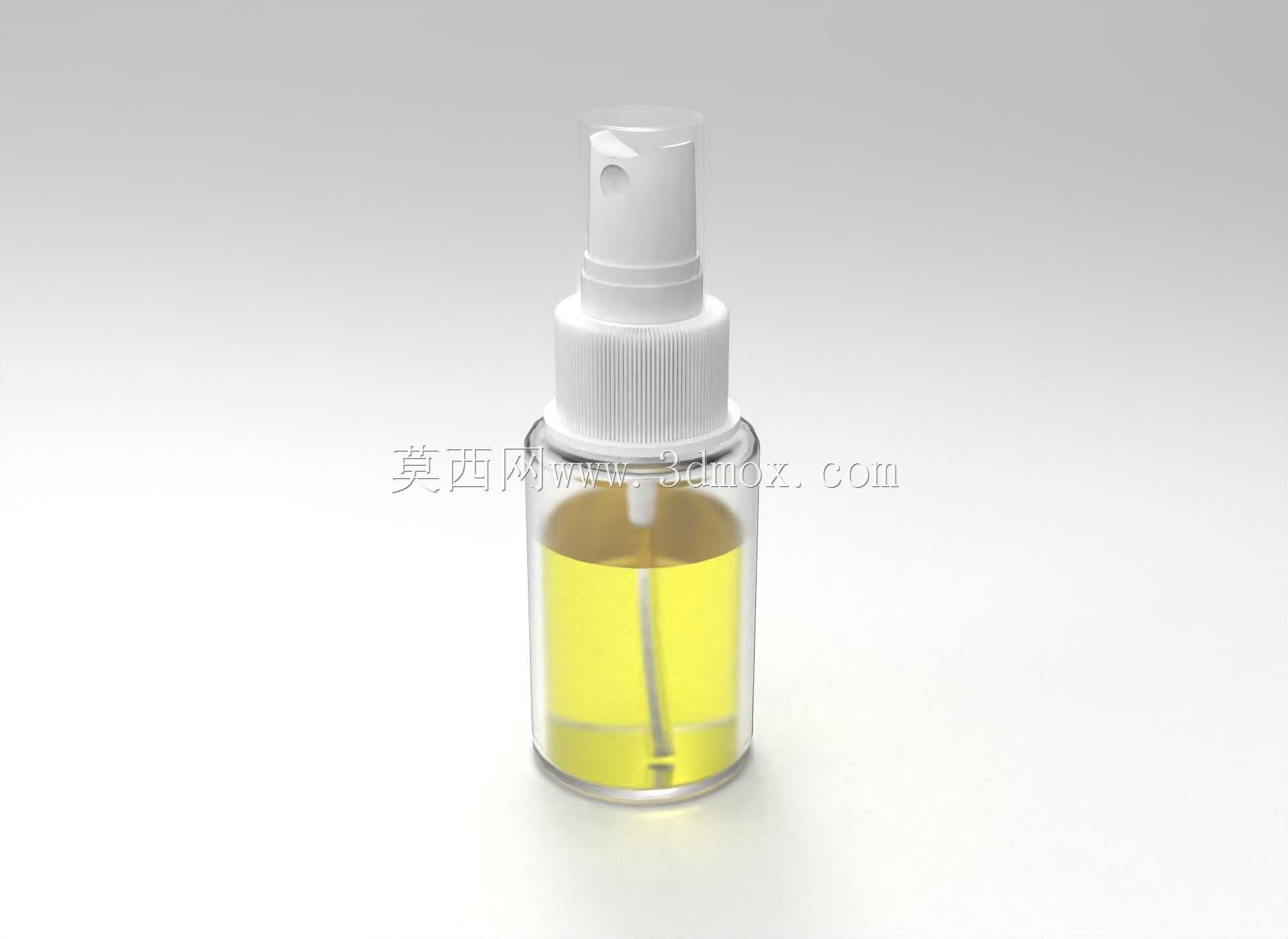

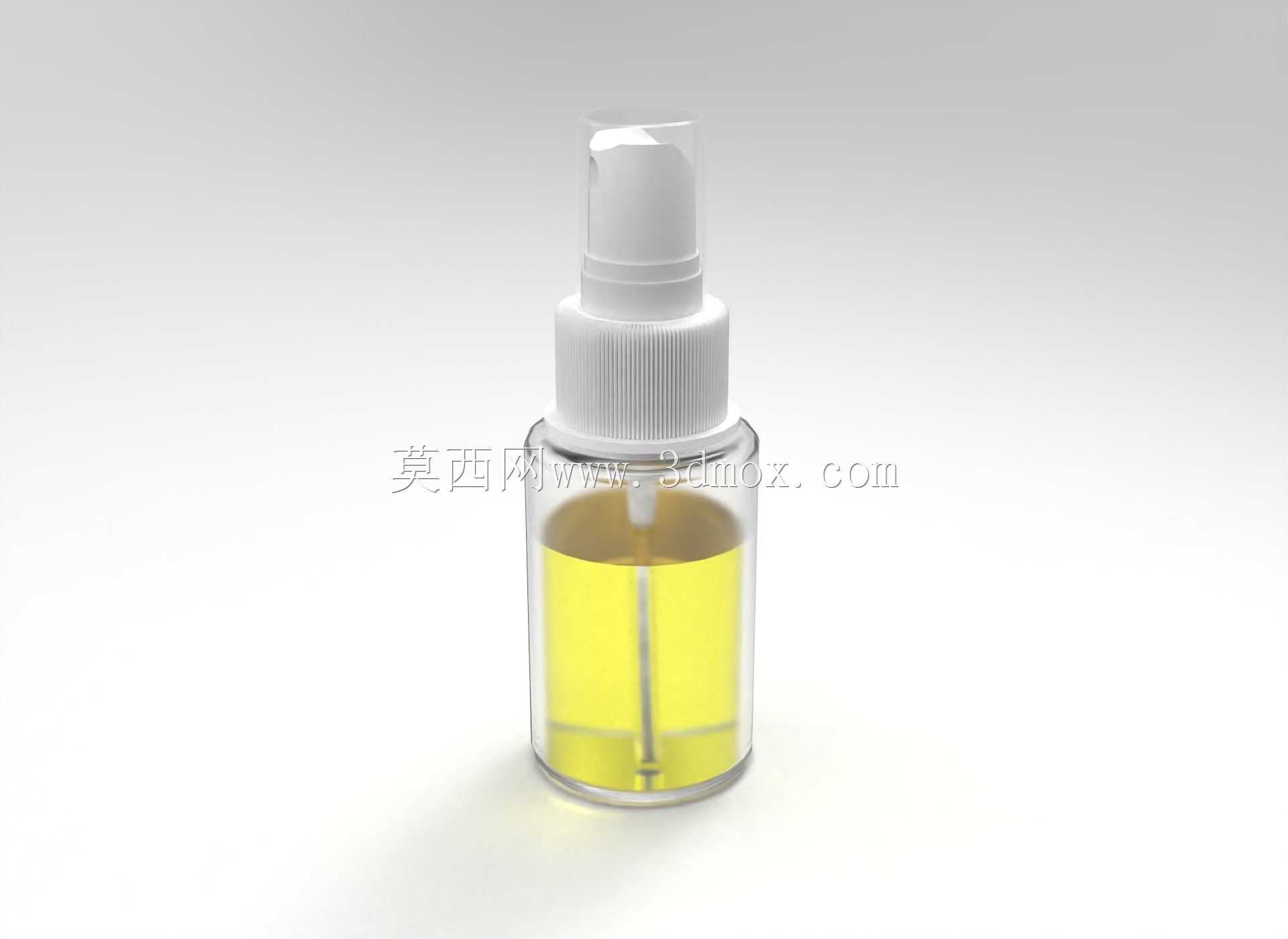

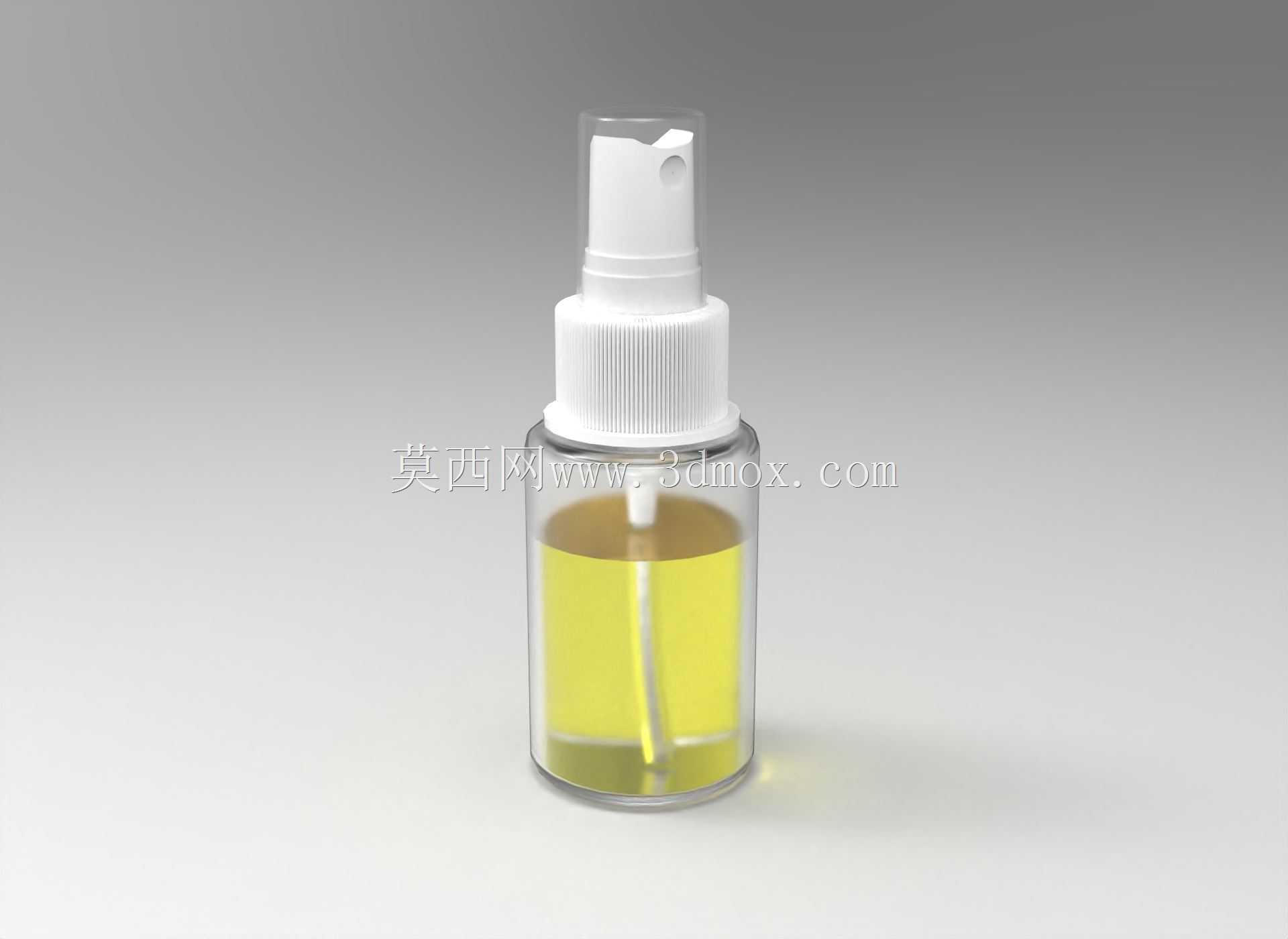

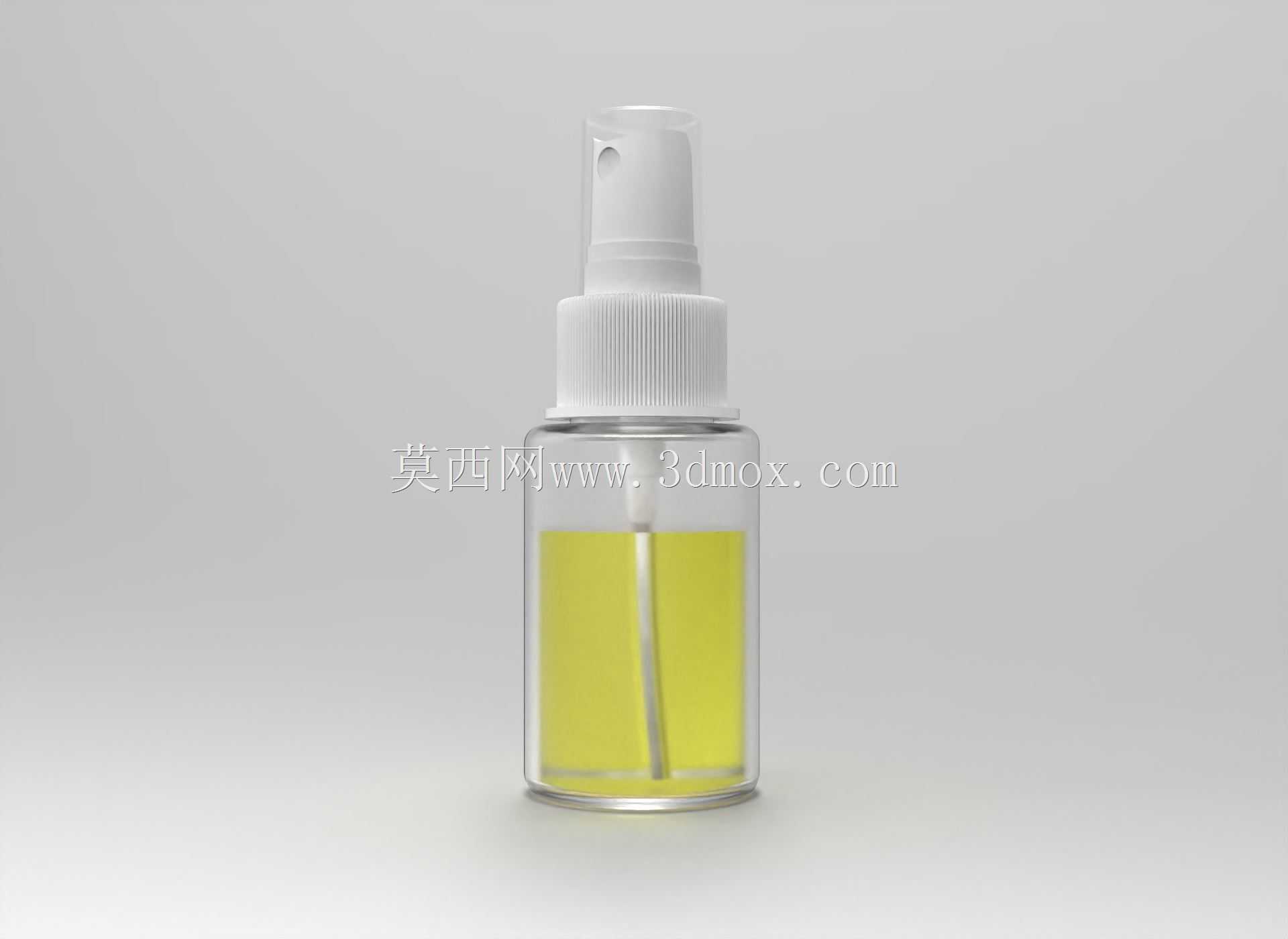

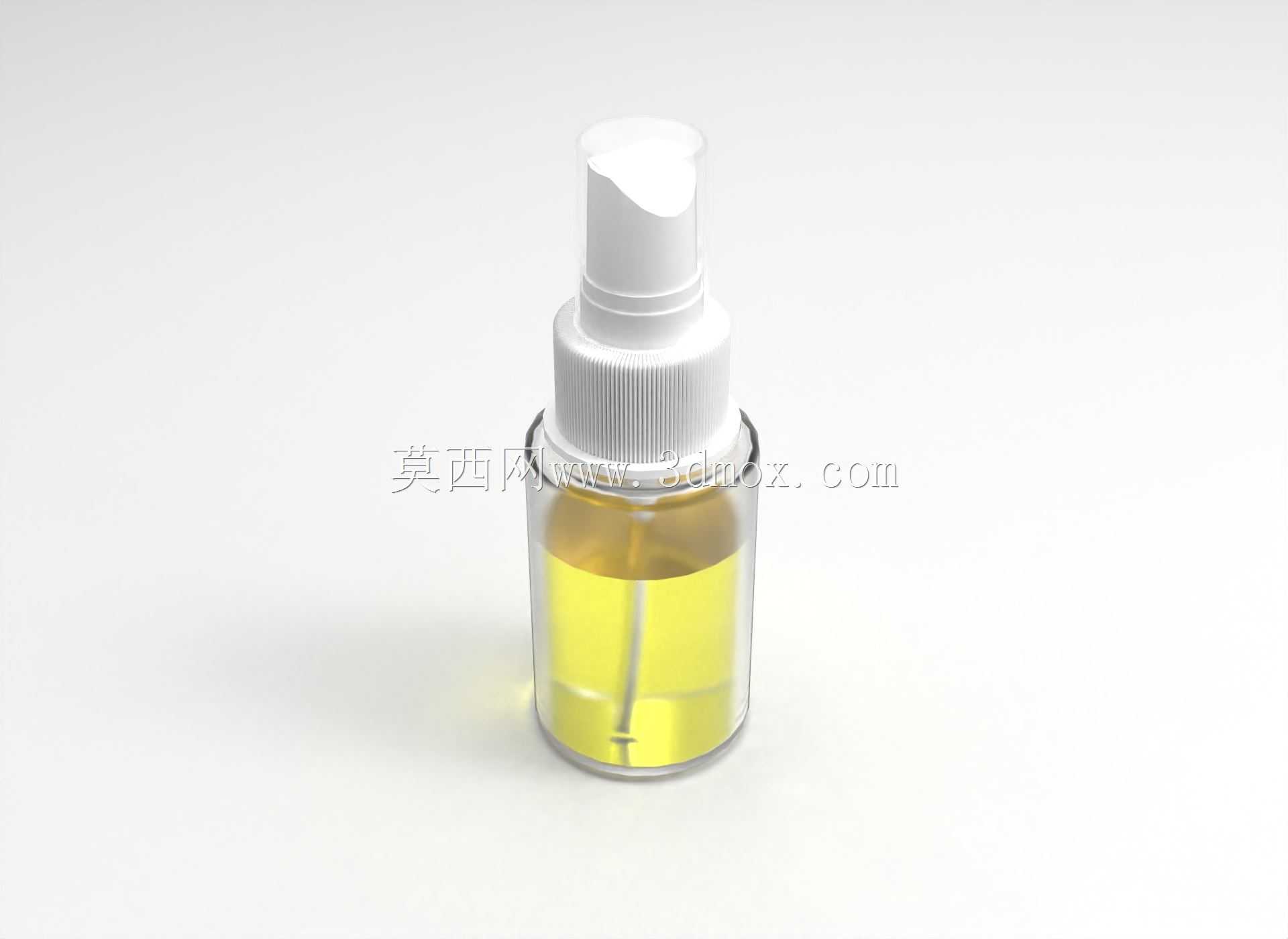

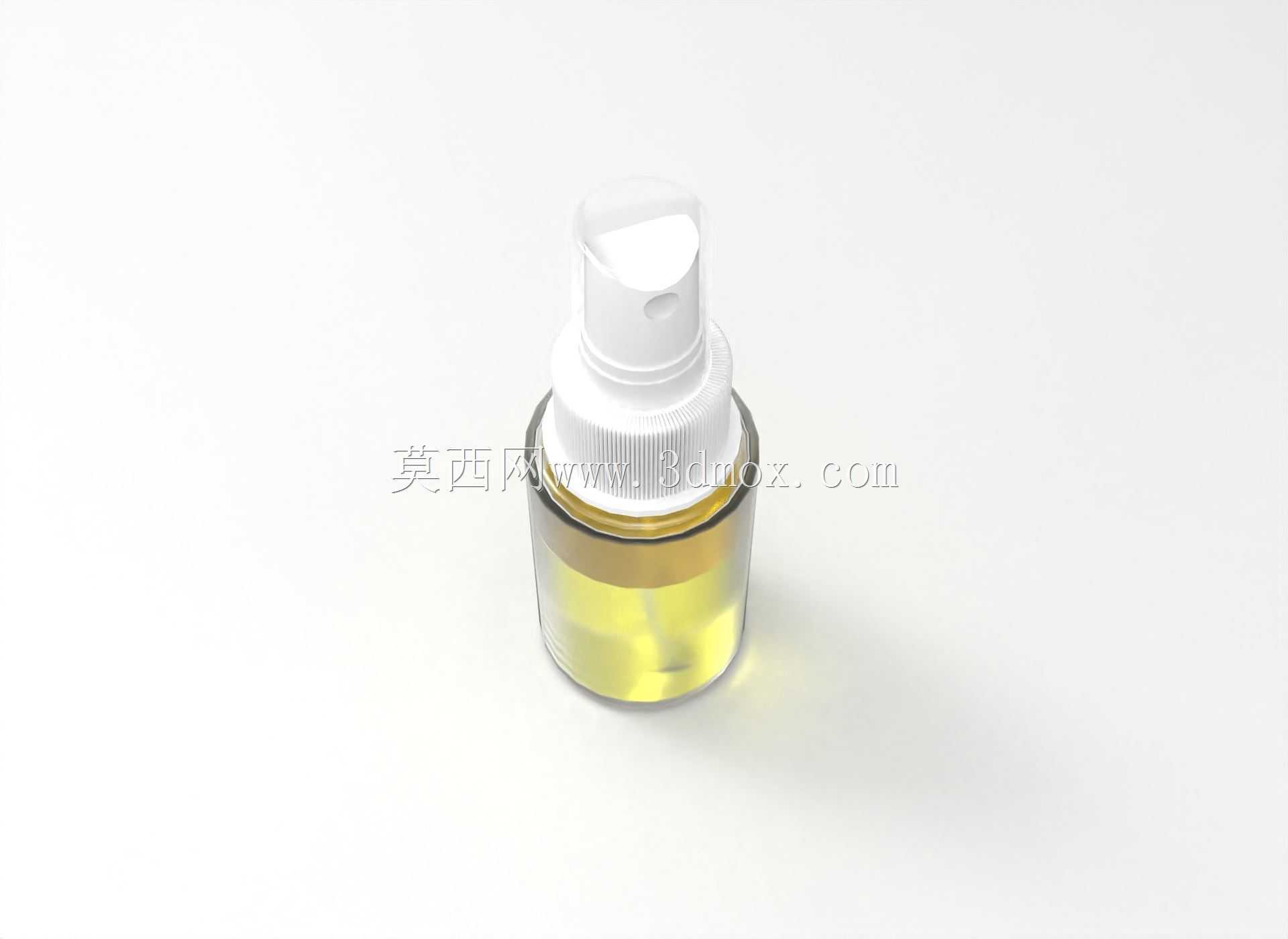

便携按压式喷雾瓶雾化结构三维设计

　　这款按压式雾化喷雾结构，核心适配日化洗护、皮肤护理、便携消毒类液体的分装与定量喷出需求，在日常个人护理、差旅便携分装、美妆护肤、小型清洁作业场景中应用广泛，区别于大流量直喷结构，其核心功能是将瓶内存储的液体通过按压动作转化为均匀细密的雾化颗粒，实现液体的均匀涂布，避免局部液体过量堆积。从结构设计逻辑来看，整体分为三个核心功能段：顶部按压泵头、中部密封连接段、下部储液瓶身。泵头部分采用带防滑竖纹的按压帽设计，按压帽侧面开设定向喷孔，喷孔内部做了收敛式流道设计，液体经过流道末端的微小喷口时，在泵腔压力作用下被撕裂为微米级颗粒，形成均匀雾面喷射效果；按压帽下方设置复位弹簧结构，每次按压行程控制在8-10mm区间，

　　保证单次按压的出液量稳定在0.12-0.15ml，既满足单次使用的剂量需求，也不会因为出液量过大造成液体浪费。泵头与瓶身的连接采用标准螺纹旋合结构，螺纹规格适配市面主流便携分装瓶的瓶口尺寸，连接位置内置密封胶圈，在瓶身倒置、倾斜状态下不会出现液体渗漏，满足差旅携带时放置在包内的使用要求，密封胶圈的压缩量设计在15%-20%区间，既保证旋合时的操作手感不会过紧，也能长期维持密封性能，避免胶圈过早老化失效。下部储液瓶身采用透明圆柱结构，壁厚控制在1.2mm，既保证瓶身的结构强度，日常握持、轻微挤压不会出现瓶身变形开裂，也能直观观察内部剩余液体容量，方便用户及时补充液体；瓶身底部做了内凹圆弧过渡设计，

　　避免放置时底部平面与接触面形成真空吸附，拿起时更加顺畅，同时内凹结构也能提升瓶身底部的抗冲击性能，不慎从桌面高度跌落时，底部圆弧可以分散冲击力，降低瓶身开裂的概率。瓶内延伸至底部的吸液管采用倾斜切口设计，切口朝向瓶身底部侧壁，当瓶内液体剩余量较少时，依然可以将残余液体充分吸出，减少液体残留浪费，吸液管的长度比瓶身内部净高度短2mm，避免安装时吸液管顶到瓶底造成弯折堵塞，保证吸液通路顺畅。从安装边界来看，整体结构的最大外径为32mm，总高度（含泵头按压状态）为105mm，适配常规便携口袋、小型化妆包的收纳尺寸，泵头的最大按压受力不超过15N，普通用户单指即可轻松完成按压操作，不需要过大的按压力度。在结构细节处理上，

　　泵头的防滑竖纹深度控制在0.3mm，既保证握持按压时的摩擦力，不会出现手滑按不动的情况，也不会因为纹路过深积攒灰尘，日常清洁更加方便；喷孔的位置做了内凹0.5mm的设计，避免日常放置时喷孔直接接触桌面造成污染，也能减少喷孔被异物堵塞的概率。这款结构的设计核心是在有限的小尺寸空间内，集成储液、泵压、雾化、密封多重功能，所有部件的配合公差都控制在合理区间，运动部件之间的间隙既保证按压复位的顺畅度，不会出现卡滞、按下去弹不起来的问题，也不会因为间隙过大造成泵腔压力不足，导致喷雾不成雾、出现水柱喷射的情况。针对不同粘度的液体适配，泵腔内部的活塞结构采用软质弹性材质，可以适配水状、低粘度精华类液体的雾化需求，不会因为液体粘度轻微变化就出现出液不畅的问题，整体结构没有多余的复杂零件，拆装清洗方便，用户可以自行拆分后对泵头、瓶身进行清洁，重复灌装使用，降低一次性包装的浪费。
