模块化木质轧机机架结构设计方案

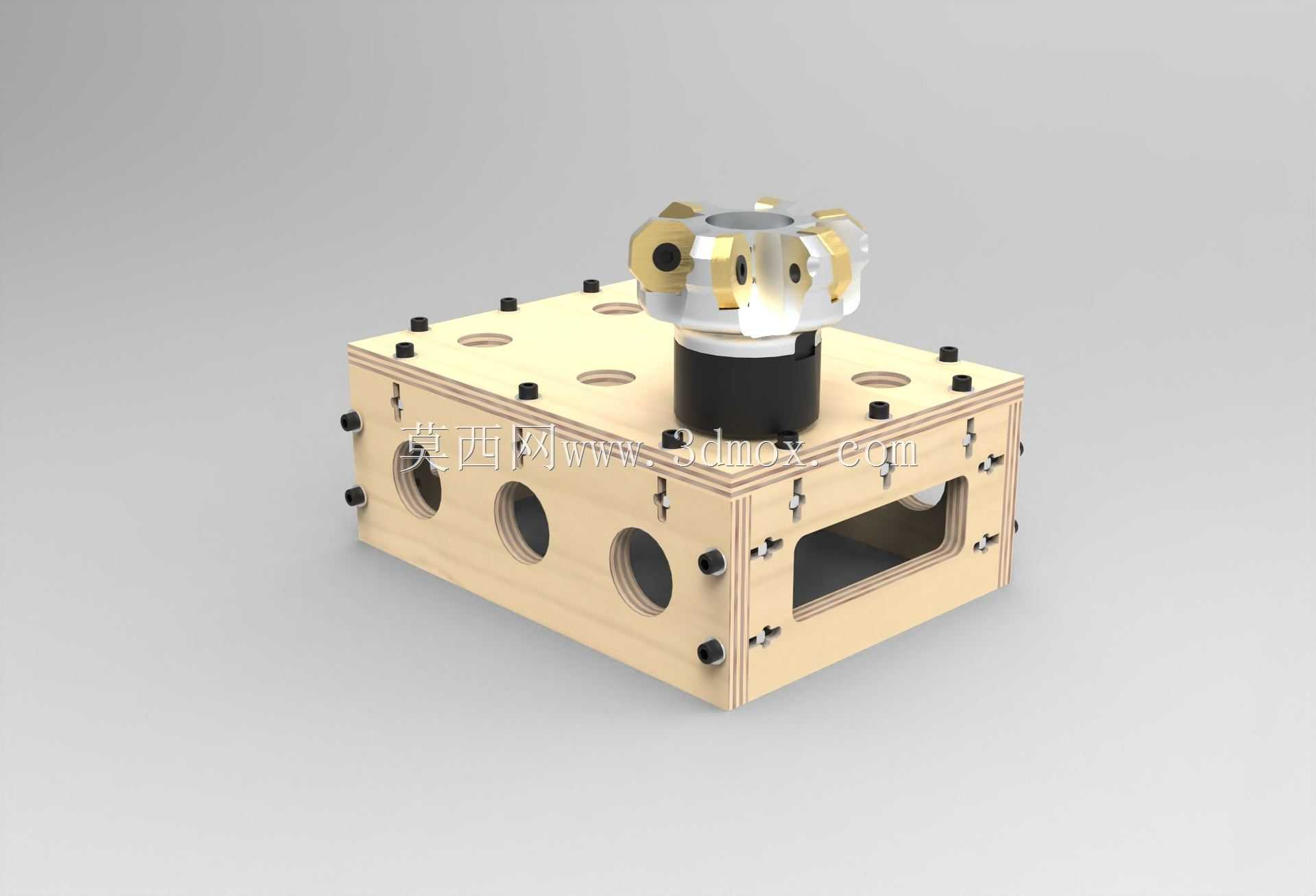

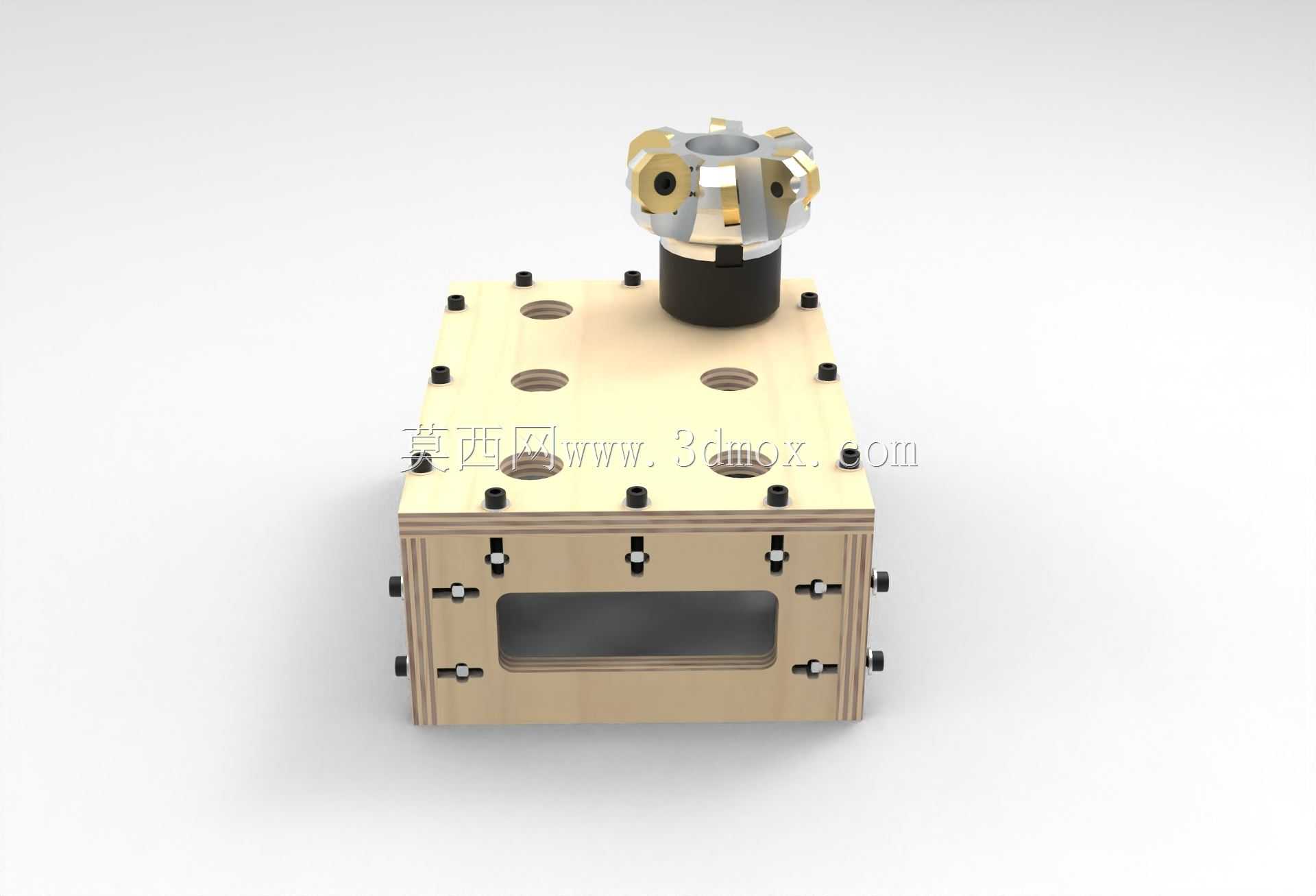

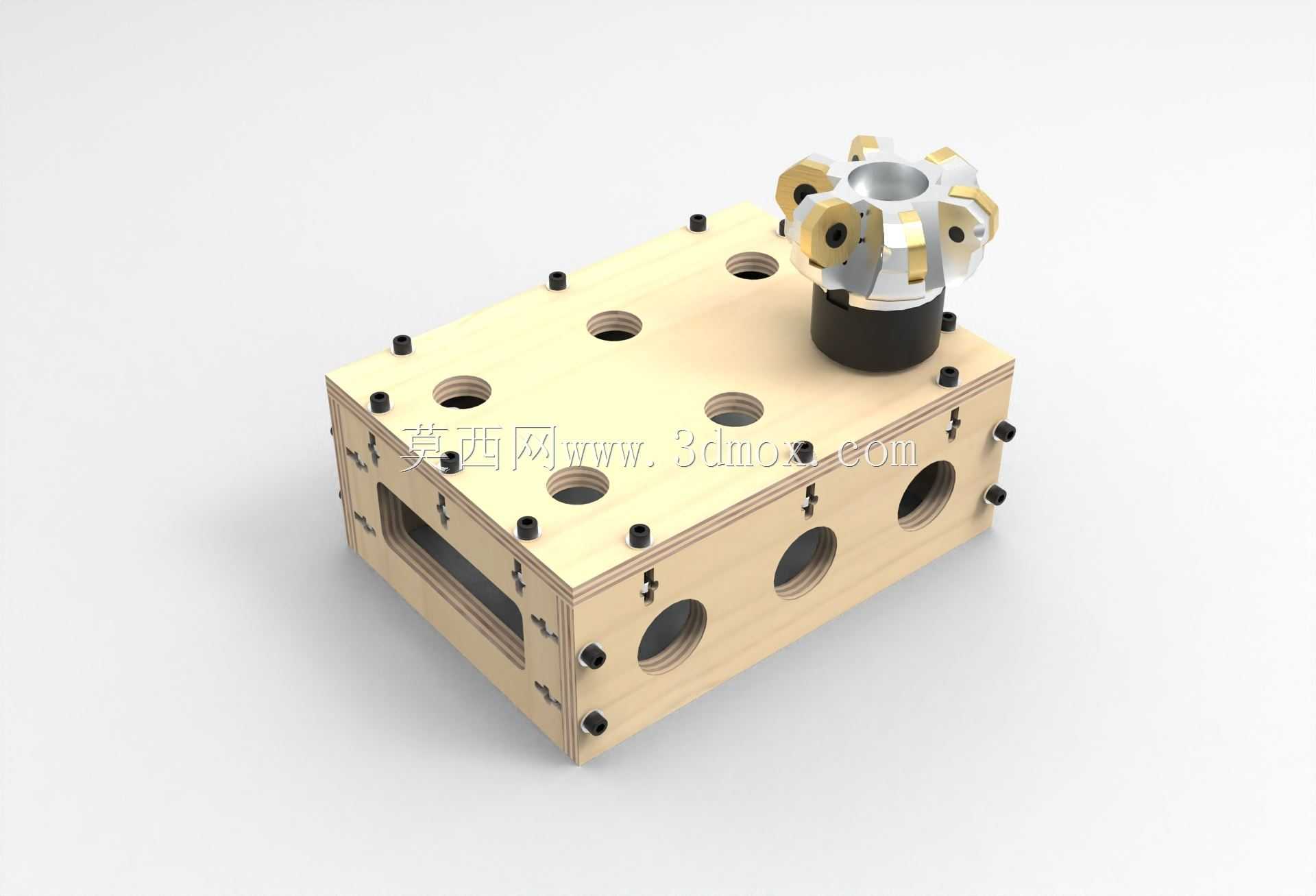

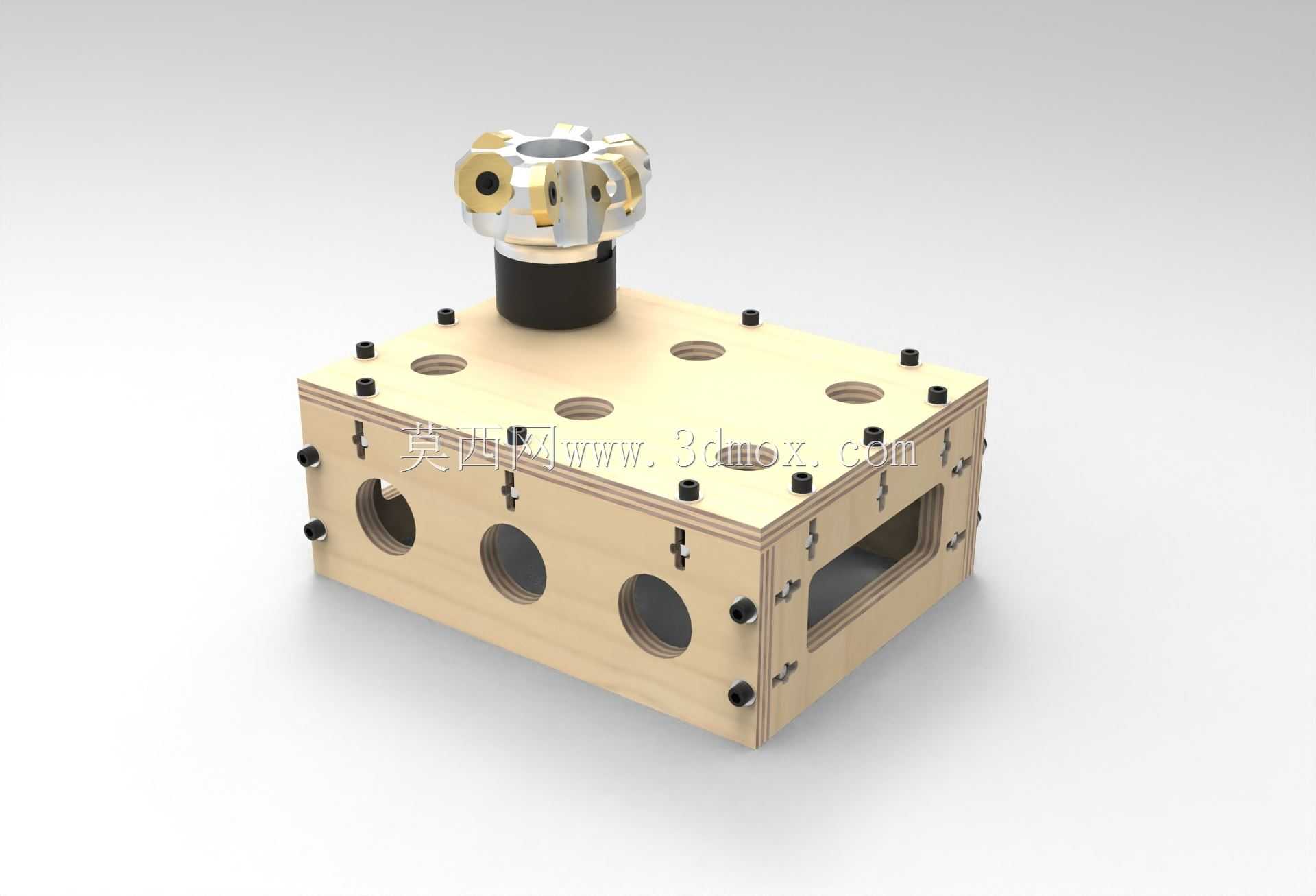

　　这套轧机机架采用层压木质板材拼接搭建，核心定位是小型实验轧机、教学演示用轧制设备的承载基体，区别于传统铸钢、焊接钢制轧机机架的厚重结构，在满足小载荷轧制工况承载需求的前提下，大幅降低了机架整体重量与加工门槛，适配职业院校实训教学、小型金属材料轧制实验、创客空间小型型材加工等场景的使用需求。从结构功能来看，机架主体承担轧制执行组件的定位承载、轧制过程反力抵消、周边辅助组件安装基准的核心作用，顶部预留的多组安装孔位，可适配不同规格的轧制动力头、进给调节组件，本次展示的配置搭载了铣削式加工头，也可根据实际工况更换为两辊、四辊轧制辊系组件，实现塑料、软金属、薄型合金带材的压延加工。机架侧面开设的三组圆形通孔，是轧制辊轴的穿装定位位，

　　孔位同轴度公差控制在0.1mm以内，可保证辊系运转过程中无偏载、无卡滞，相邻孔位的中心距经过反复校核，匹配常用小型轧机的辊系中心距参数，无需二次扩孔即可直接安装标准直径的辊轴组件。层压板材之间采用黑色紧固件贯穿锁紧，拼接缝隙处预留了定位卡槽，装配时无需复杂工装即可完成板材对位，每块层板的连接位置都设计了嵌入式的卡扣结构，配合贯穿螺栓锁紧后，整体机架的抗扭、抗弯性能可满足最大5kN轧制力的工况需求，不会出现层板错位、连接松动的问题。设计过程中优先考虑了加工便捷性与装配容错率，所有板材均可通过激光切割、数控铣削完成加工，无需铸造、焊接等特种加工工艺，普通机加工车间甚至创客空间的加工设备即可完成全套零件的制作；

　　机架底部预留了与安装平台连接的固定孔位，可通过T型螺栓将机架固定在铸铁平台、铝型材工作台上，避免轧制过程中机架移位。顶部的安装平面做了平整度处理，平面度公差控制在0.05mm/m范围内，保证动力头或辊系安装后与轧制方向的垂直度符合要求，减少轧制过程中的带材跑偏问题。机架侧面预留的槽型开口，是用于安装轧辊间隙调节机构、进给导向组件的安装位，槽位的宽度与深度匹配常用的直线导轨、调节螺杆组件尺寸，可直接加装数显间隙调节装置，实现轧制厚度的精准控制。从安装边界来看，机架整体长宽高尺寸控制在小型实验设备的适配范围内，占地面积不足0.1平方米，可放置在常规工作台面上使用，不需要额外做设备基础；整体重量控制在15kg以内，单人即可完成搬运与装配，

　　适配教学场景下经常移动、拆装的使用需求。结构设计上特意规避了传统钢制机架的应力集中问题，所有板材转角处都做了圆角过渡，连接孔位距离板材边缘的尺寸满足层压板材的最小边距要求，避免锁紧过程中出现板材开裂的问题；贯穿螺栓的排布经过力学仿真优化，在轧制反力最大的辊系安装位置附近加密了螺栓排布，其余位置按均匀载荷分布设置螺栓，在保证连接强度的前提下减少了不必要的紧固件使用，降低整体装配工作量。这套机架除了适配轧制工况外，也可作为小型钻孔、铣削加工设备的承载基体，通过更换顶部安装的功能组件，实现多场景复用，对于教学场景来说，学生可通过拆装这套机架，理解设备承载结构的受力逻辑、连接设计要点、安装公差匹配等工程知识，相比传统钢制教具更易拆装、成本更低，同时结构强度完全满足教学演示与小载荷实验的需求。
