克鲁克船长12号链式刀库结构设计

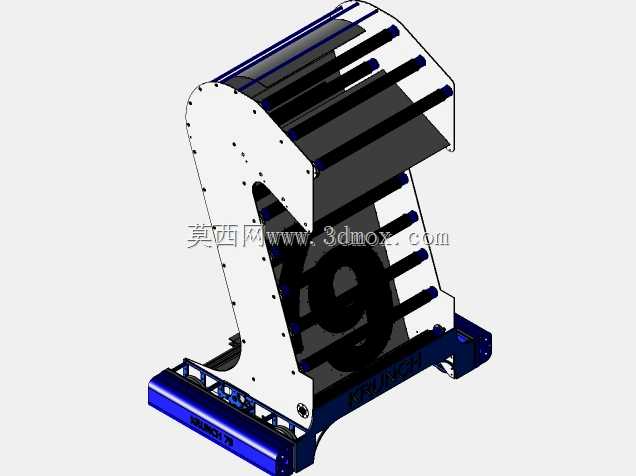

　　这套链式刀库结构主要配套立式加工中心使用，在数控加工场景中承担多刀具自动存储与按需切换的功能，解决单主轴机床加工工序受限的问题，适配铣削、钻孔、镗削、攻丝等多工序连续加工需求，无需人工频繁拆装刀具，可大幅缩短工序间辅助时长，提升复杂零件加工的连贯性。从结构布局来看，整体采用侧挂式安装形态，安装基准面设置在底部一体化铸造底座上，底座预留的螺栓孔位可直接与机床立柱侧方的安装面配合，安装边界需预留出刀链回转的避让空间，避免刀套伸出时与机床主轴箱、钣金护罩产生运动干涉。刀链采用双排滚子链结构，每节链节对应固定一个刀套座，刀套采用锥孔定位结构，可适配BT40规格的标准数控刀柄，刀套翻转机构靠凸轮拨块驱动，在换刀位置可实现90度翻转，

　　将水平存储的刀具翻转至垂直状态，方便主轴下行完成取刀、还刀动作。设计过程中优先考虑了刀库运行的稳定性，主驱动轮设置在刀链下部靠近底座的位置，搭配减速电机直接驱动，减少传动链间隙，张紧机构布置在刀链上部回转端，可通过调节螺栓调整张紧轮位置，补偿链条长期运行产生的磨损伸长量，避免刀链运行时出现跳齿、卡滞问题。刀库的防护结构采用分体式钣金设计，外侧弧形护板可完全覆盖刀链回转区域，防止加工过程中切削液、切屑飞溅进入刀链内部造成磨损，护板上预留的观察口可直接查看刀链运行状态与刀具存储情况，日常维护时无需完全拆解护板即可完成张紧度调整、润滑脂加注等操作。刀位排布采用双排错位布局，在有限的安装空间内尽可能提升刀具存储容量，

　　每个刀位都设置了独立的刀具编码识别位，可配合机床的刀库管理系统实现刀具寿命统计、错刀识别功能，避免换刀错误导致的零件报废、刀具碰撞问题。换刀动作的逻辑匹配上，刀库的运行节拍与主轴箱的Z轴运动做了互锁设计，只有当主轴移动至换刀点位、主轴定向完成后，刀库才会启动转动至目标刀位，刀套翻转到位后才会触发主轴的松刀、拔刀动作，整套动作的衔接间隙控制在合理范围，既保证换刀效率，又避免动作干涉。从安装适配性来看，整体结构的重心偏向安装底座一侧，侧挂安装时不会对机床立柱产生额外的偏载力矩，底座与机床接触面之间设置了定位销孔，初次安装调试完成后，后续拆装维护无需重新校准刀库与主轴的同轴度，可大幅降低现场调试的工作量。

　　刀套的锁紧结构采用弹簧钢珠定位形式，刀具插入后可自动锁紧，在刀链高速回转时不会出现刀具甩出的问题，换刀时靠主轴的下压力即可顶开钢珠完成松刀，结构简单可靠，故障率远低于复杂的液压锁紧结构。润滑系统采用集中润滑设计，主驱动链轮轴承、刀链铰接点、翻转凸轮拨块位置都预留了润滑脂注油口，可对接机床的自动润滑系统，按照设定周期自动加注润滑脂，减少人工维护频次，延长整体结构的使用寿命。
