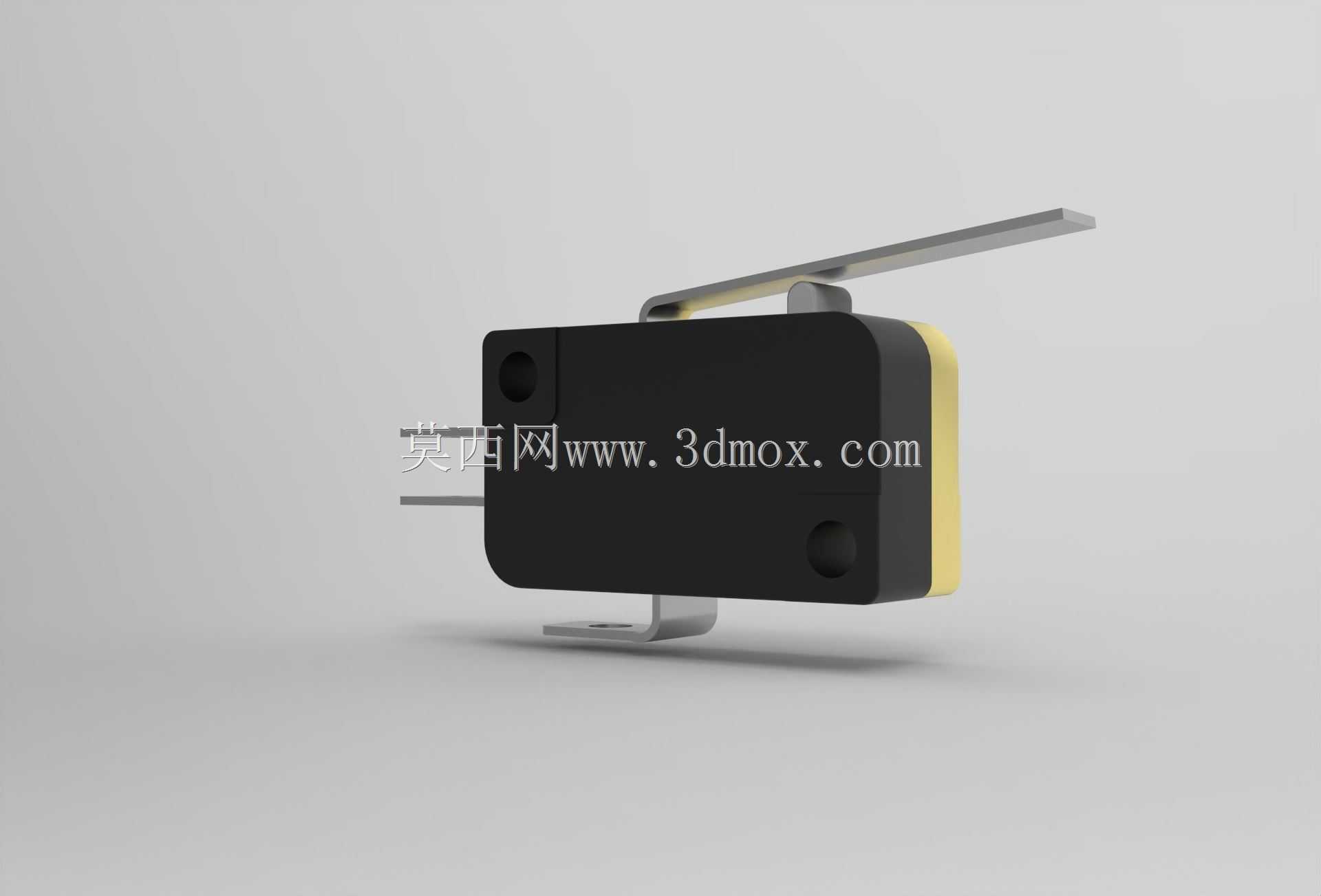

带杠杆触发结构的微动止动开关

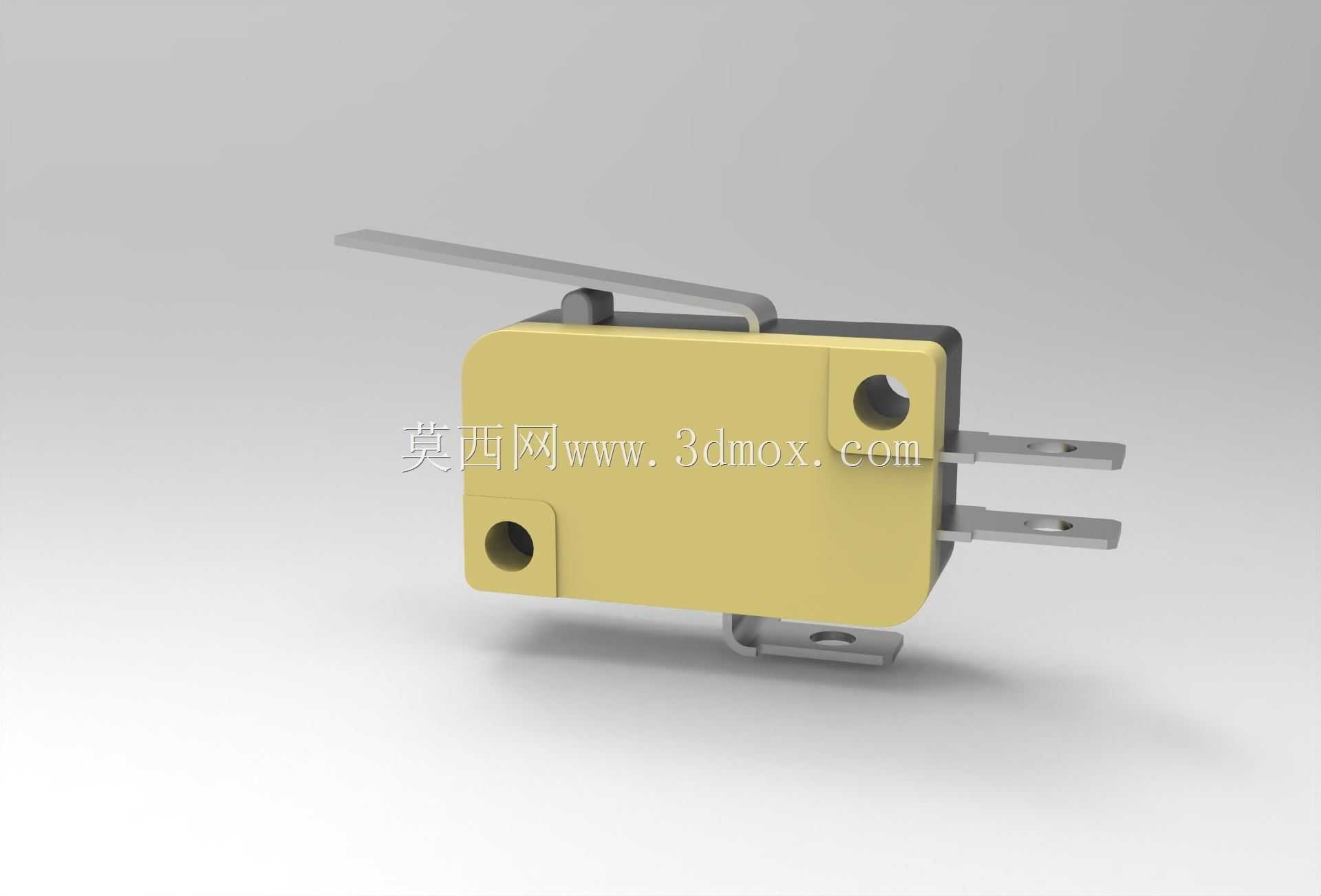

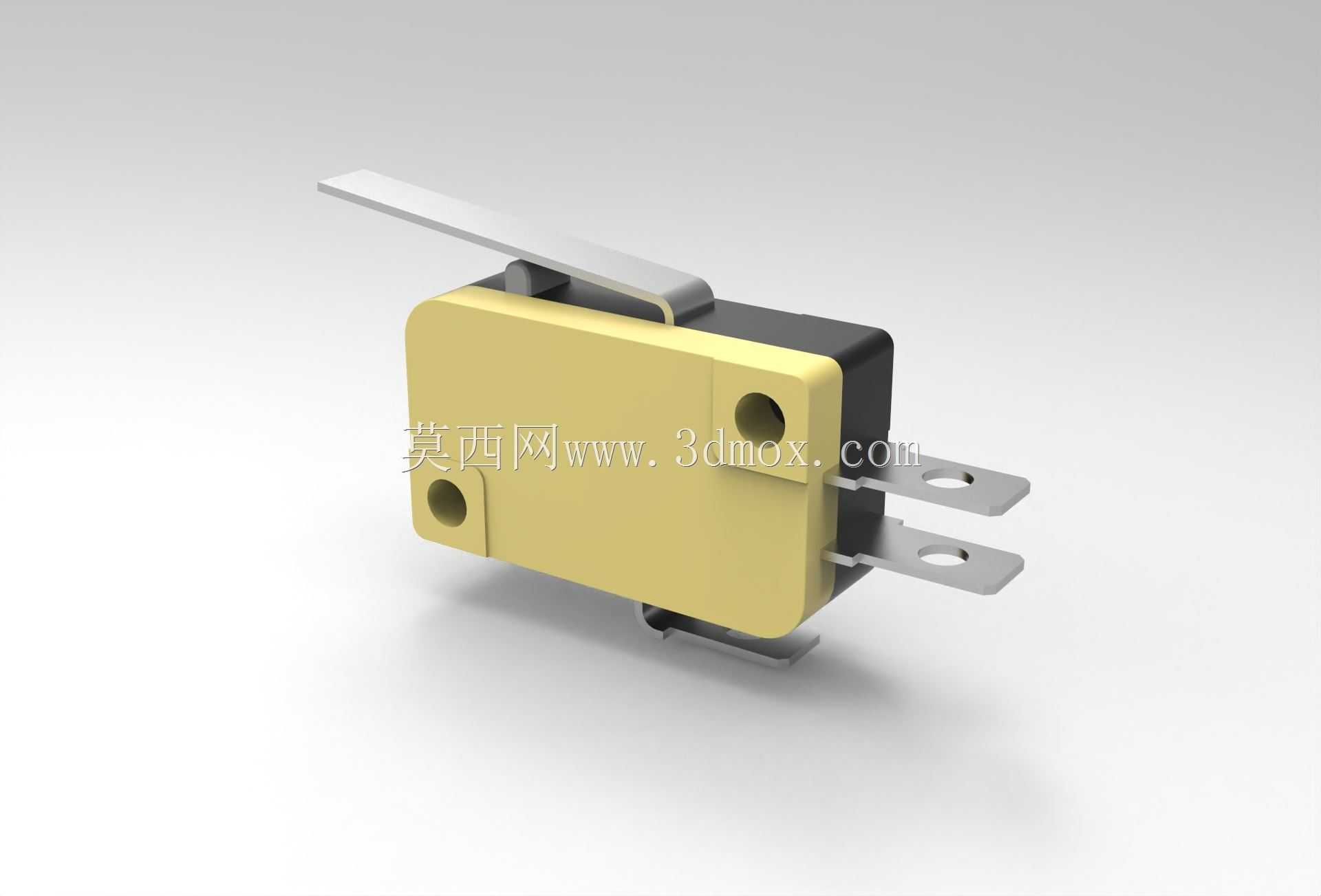

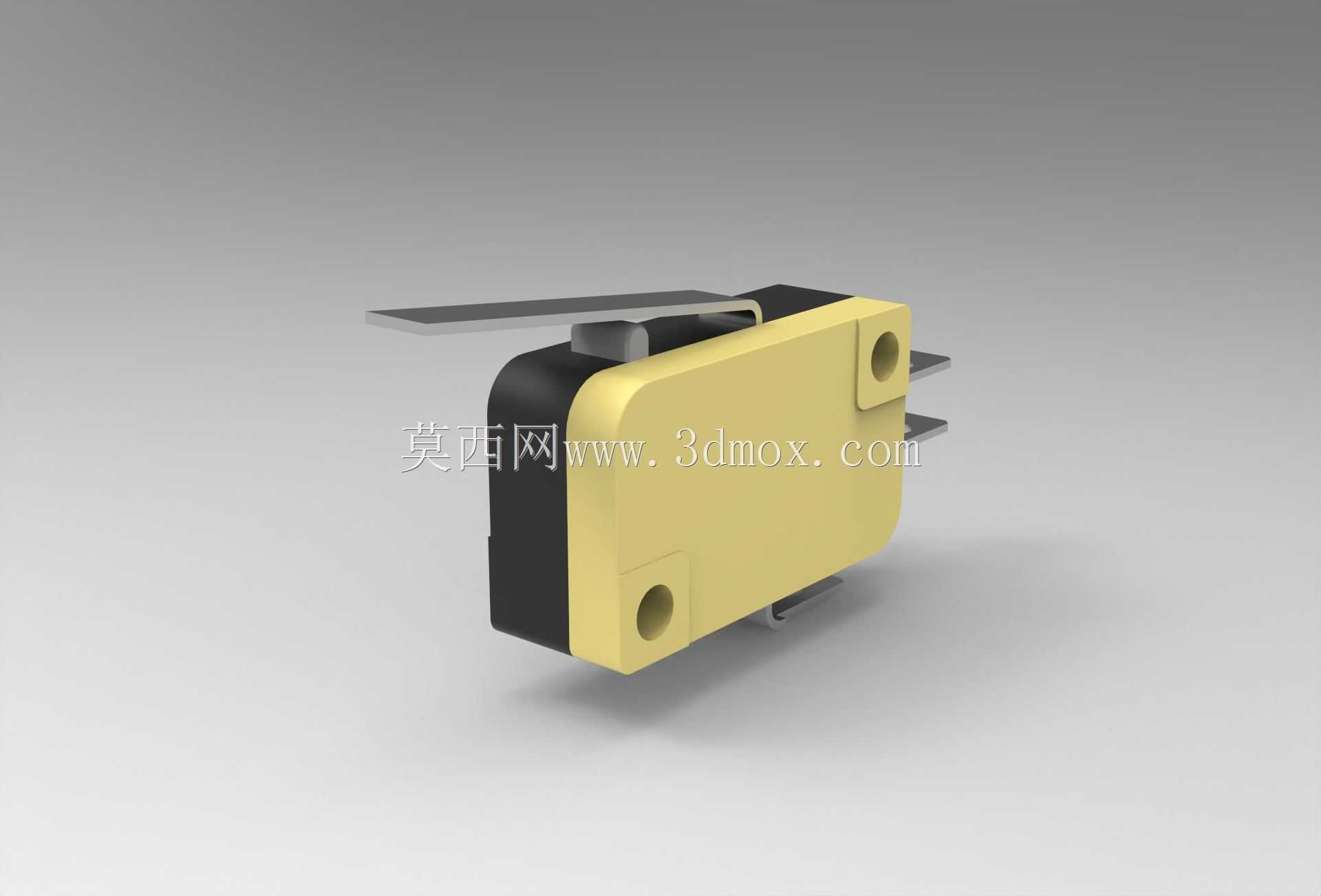

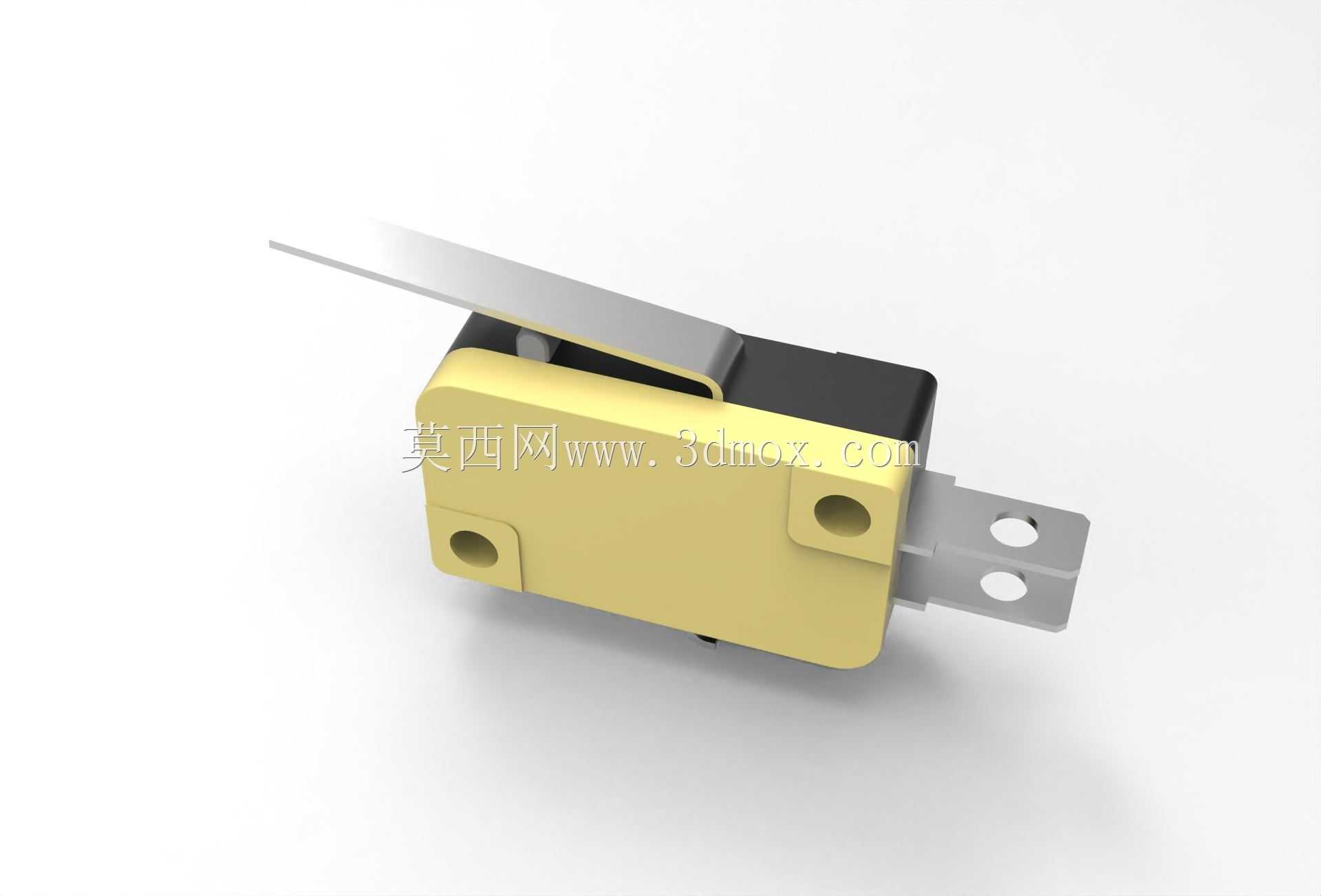

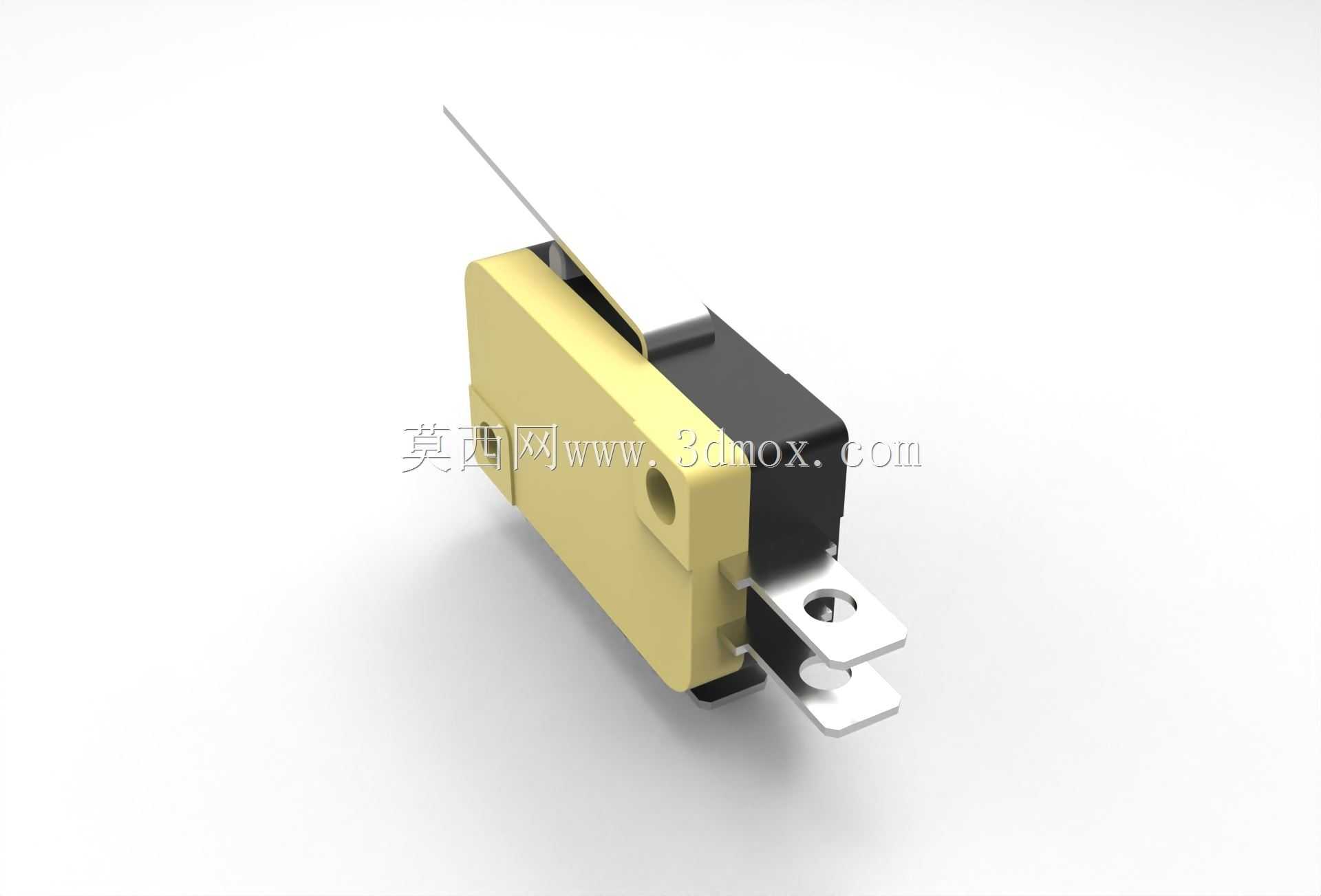

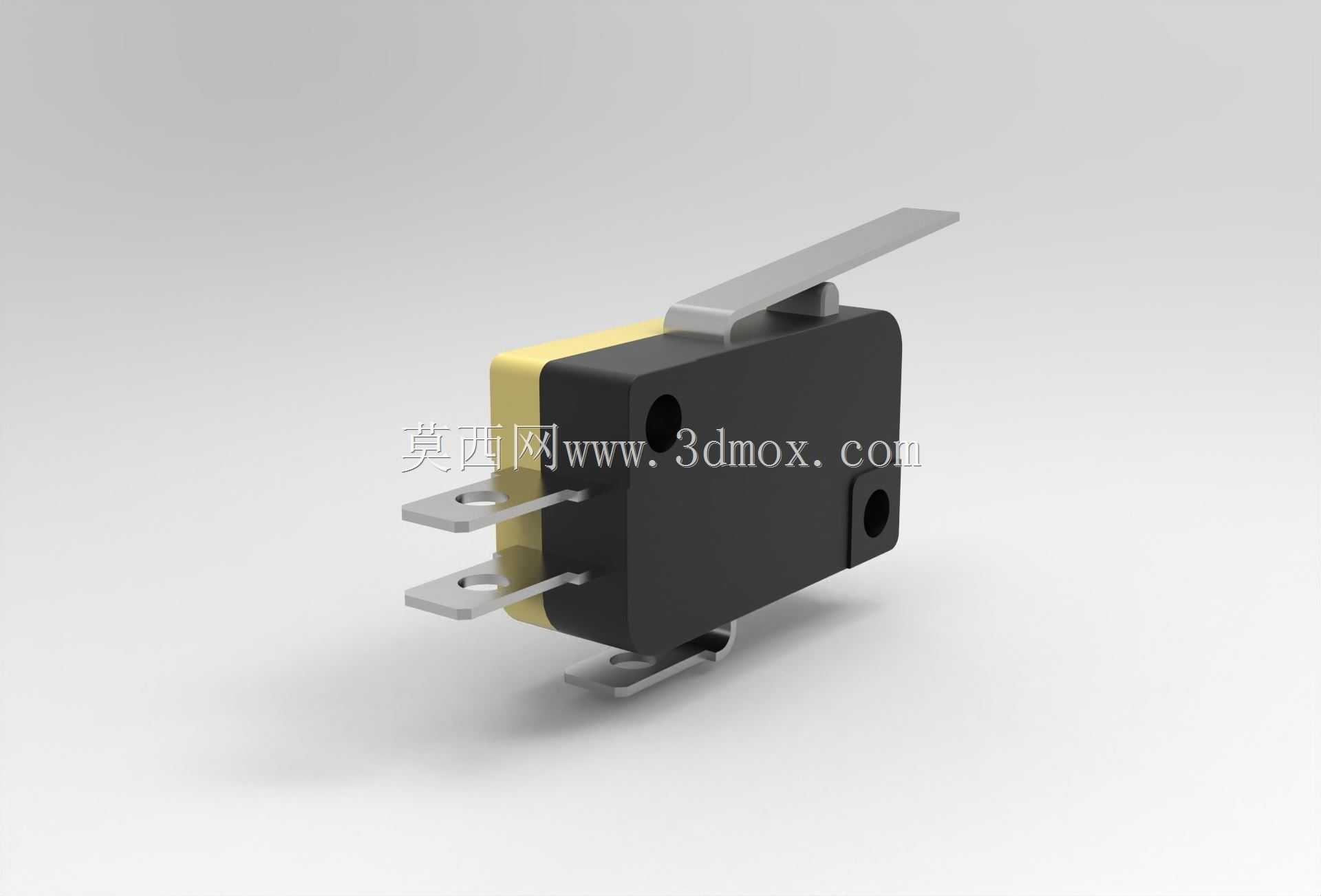

　　在各类工业控制回路、小型机电设备的行程限位、位置检测场景中，这类带长杠杆触发臂的微动止动开关是极为常用的基础控制元件，其核心作用是通过机械外力触发内部触点通断，实现设备运行位置的精准限位、动作到位检测、安全联锁等功能，广泛覆盖小家电、自动化产线工位、小型机电装备、电气控制柜等多个应用场景。从结构设计来看，该元件采用绝缘阻燃的工程塑料作为主体基座外壳，基座上预留两个标准安装通孔，可直接通过M3规格螺丝固定在设备安装板上，安装孔位的中心距、基座整体长宽高尺寸均符合行业通用微动开关的安装边界要求，能够直接替换同规格的常规微动开关，无需额外修改安装位结构。触发端采用加长金属杠杆臂设计，相比常规短按钮式微动开关，长杠杆臂能够放大触发行程，

　　降低触发所需的外力，同时扩大触发感应范围，当被检测的运动部件从杠杆臂上方经过时，仅需轻压杠杆臂端部即可触发内部触点动作，无需精准对准按钮位置，适配更多非精准接触的触发场景。基座尾部引出两个平行的金属插片接线端子，端子厚度与间距适配标准6.3mm规格的快插接线端子，现场接线无需焊接，直接插入对应规格的接插件即可完成电气连接，大幅提升现场装配的效率。内部触点采用银合金材质，具备稳定的导通性能与抗电弧烧蚀能力，能够适配小电流控制回路的频繁通断需求，触点的动作行程与复位行程经过精准调校，触发时的动作差程控制在极小范围内，确保位置检测的重复精度满足设备控制要求。设计过程中，首先要明确元件的安装适配性，基座的外形轮廓做了圆角过渡处理，

　　避免安装时锐边划伤操作人员或相邻线缆，安装孔周边做了局部加厚结构，提升螺丝锁紧时的结构强度，防止长期受力后基座开裂。杠杆臂与基座内部触发机构的连接部位采用金属转轴结构，相比塑料转轴具备更长的机械寿命，能够承受数十万次的反复触发动作而不出现磨损松旷。基座上下盖的拼接处采用卡扣加定位筋的配合结构，既保证装配效率，又能提升壳体的密封防护能力，阻挡日常使用环境中的粉尘进入内部触点区域，避免触点接触不良。在实际设备选型应用中，需要注意该开关的触发方向为杠杆臂下压方向，安装时要确保运动部件的触发轨迹与杠杆臂的摆动平面重合，避免侧向受力导致杠杆臂变形损坏；接线时要注意端子的极性匹配，常开常闭触点可根据控制回路需求选择对应的接线端子；

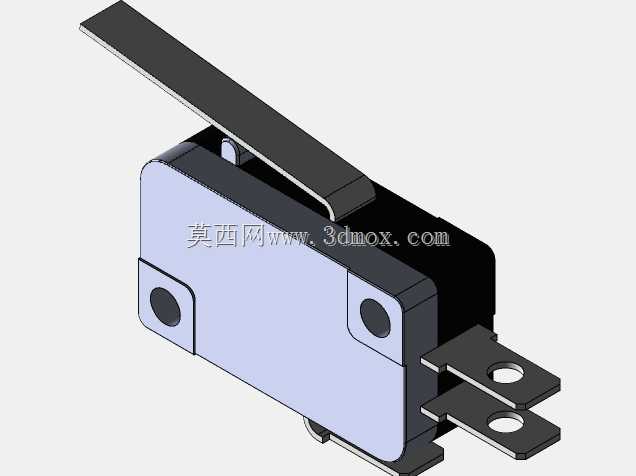

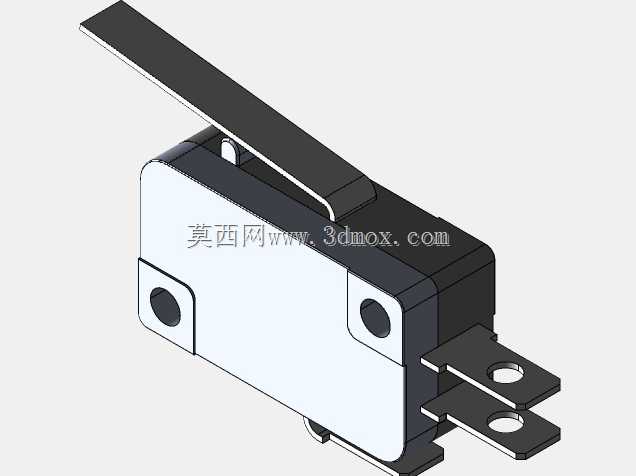

　　安装固定时螺丝的锁紧扭矩要控制在合理范围，避免扭矩过大导致基座塑料螺纹滑牙或壳体开裂。这类止动开关相比光电式、电感式位置传感器，具备更强的抗干扰能力，不会受到现场粉尘、油污、电磁干扰的影响，在工况相对复杂的工业现场可靠性更高，同时成本更低，维修替换更为便捷，是低成本位置检测、限位保护方案的首选元件。在三维建模过程中，需要重点还原安装孔位的位置精度、接线端子的尺寸规格、杠杆臂的摆动行程范围，确保装配干涉检查时能够准确模拟开关安装后的空间占用，以及杠杆臂触发摆动时不会与周边结构件产生干涉，同时要还原外壳的分模线、端子的倒角、杠杆臂的弯折角度等细节，保证模型用于装配演示、工程出图时的尺寸准确性。
