带杠杆摆臂型微动行程开关结构设计

　　这款带杠杆摆臂的微动触发元件，在工业自动化控制回路、消费类电子安全触发、小型机电设备行程限位场景中有着极高的应用普及率，从自动化产线的工件到位检测，到家电设备的门盖闭合判断，再到工程机械的操作手柄位置反馈，都能见到这类结构的身影。不同于直压式微动元件，加长的金属摆臂可以放大触发行程，降低触发所需的按压力度，在被检测件行程偏差较大、触发接触位置存在一定浮动的场景下，能够有效避免漏触发、触发不到位的问题，同时摆臂的金属材质具备较好的抗形变能力，在频繁触发的工况下能长期保持触发位置的一致性。

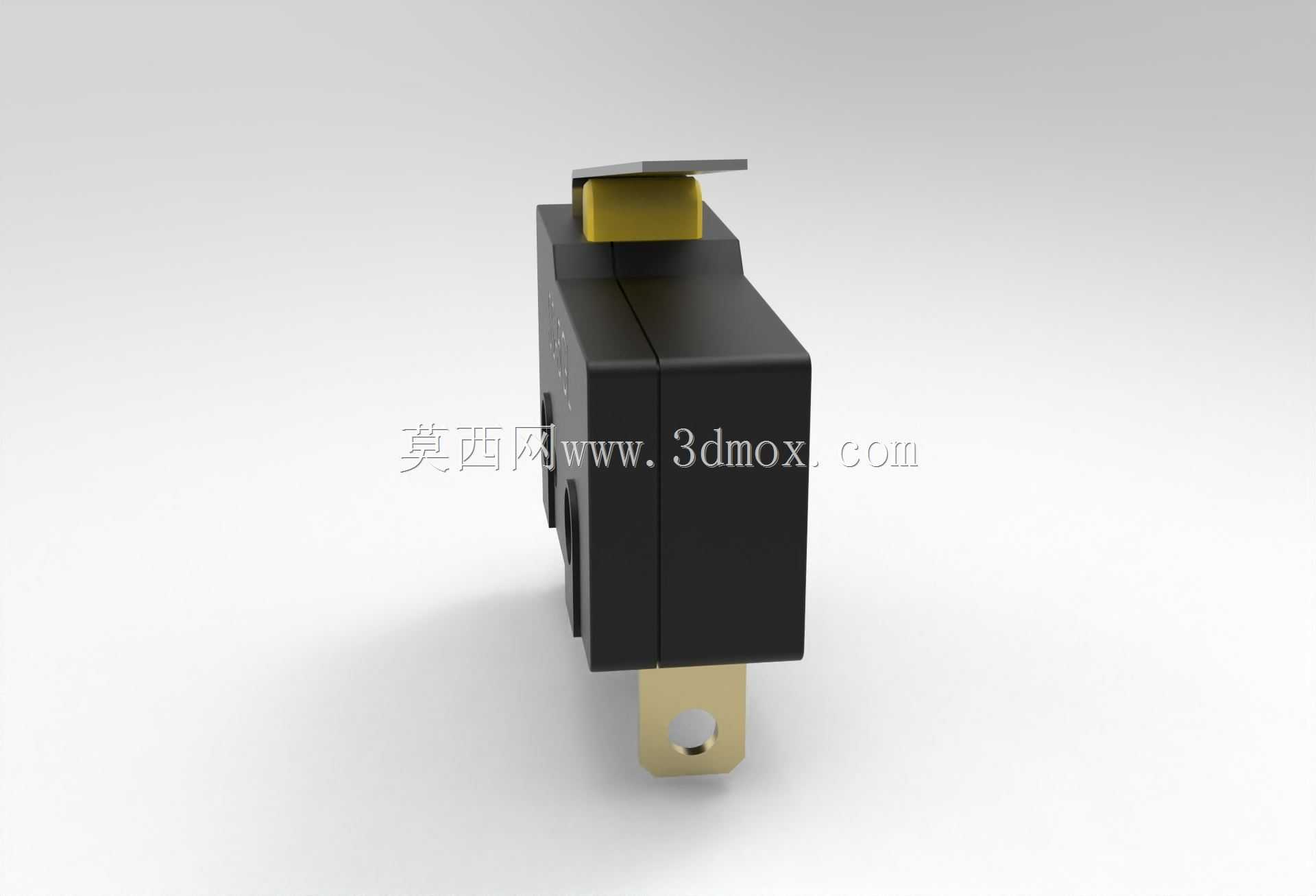

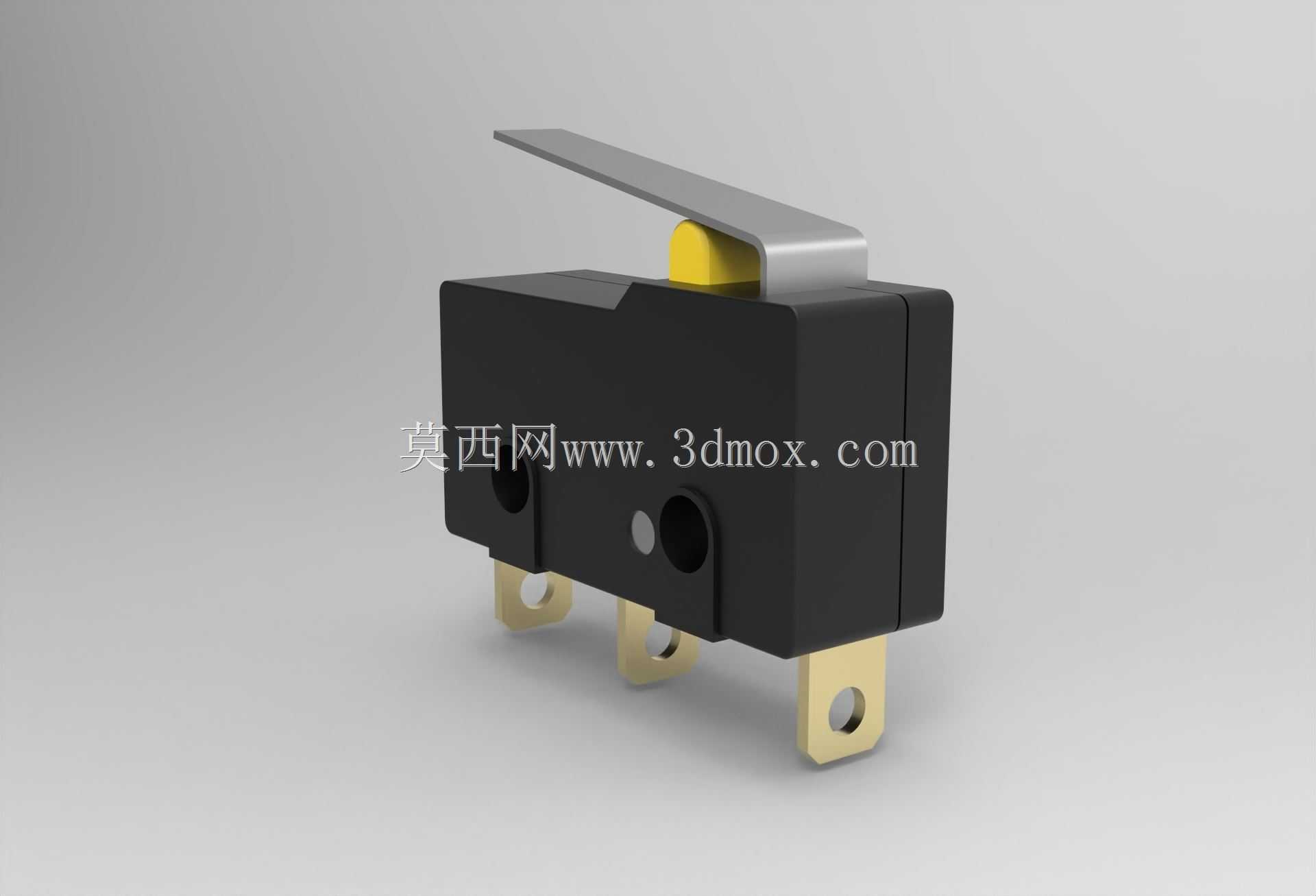

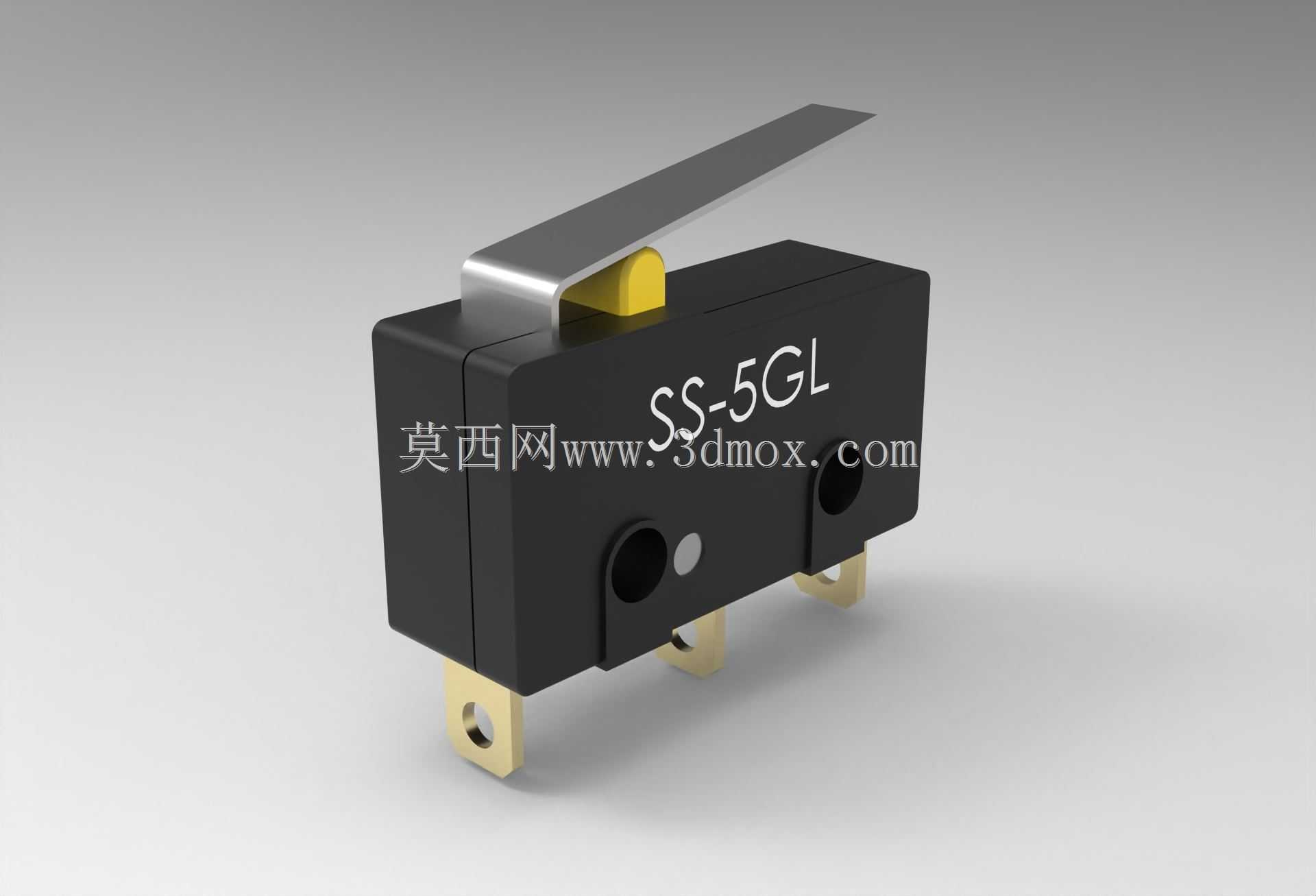

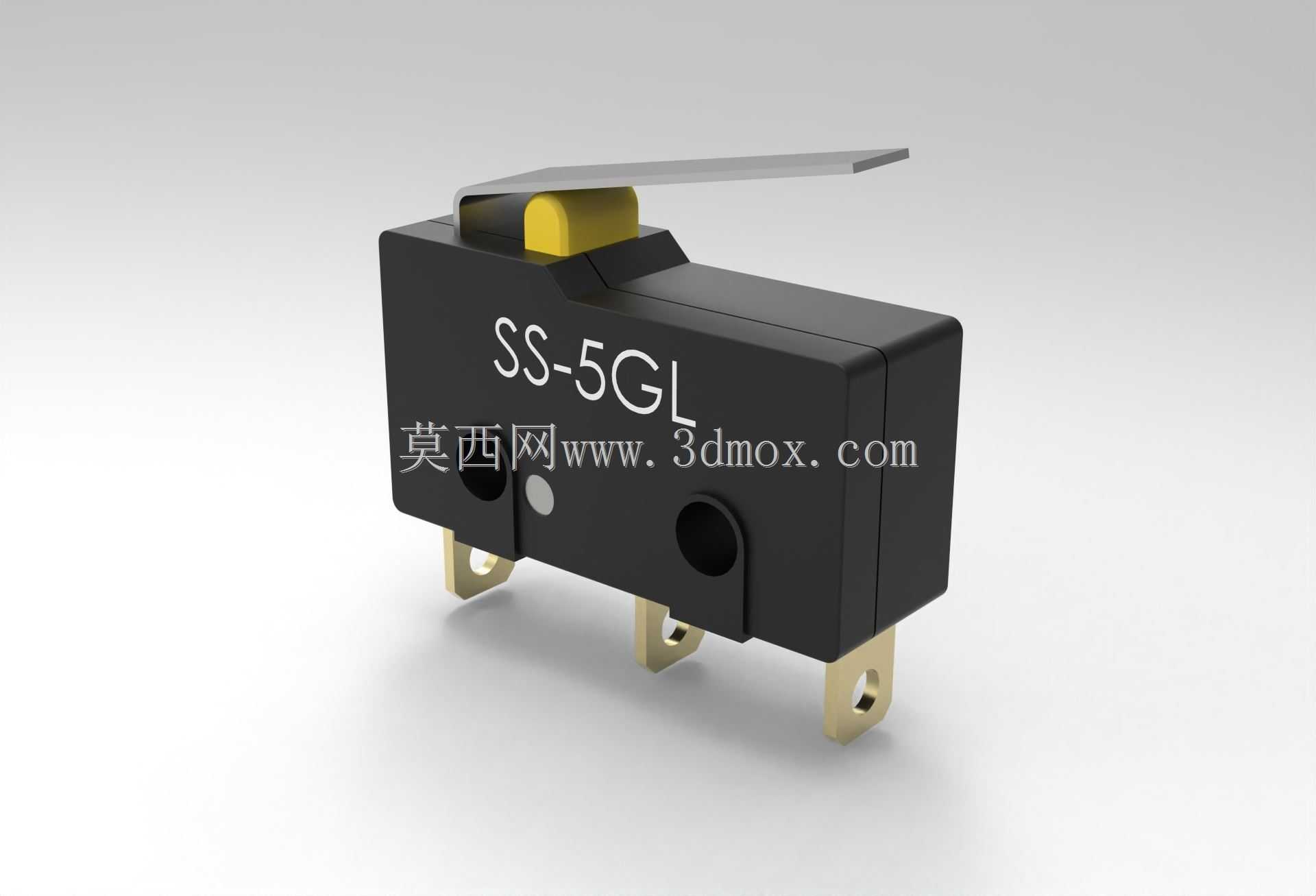

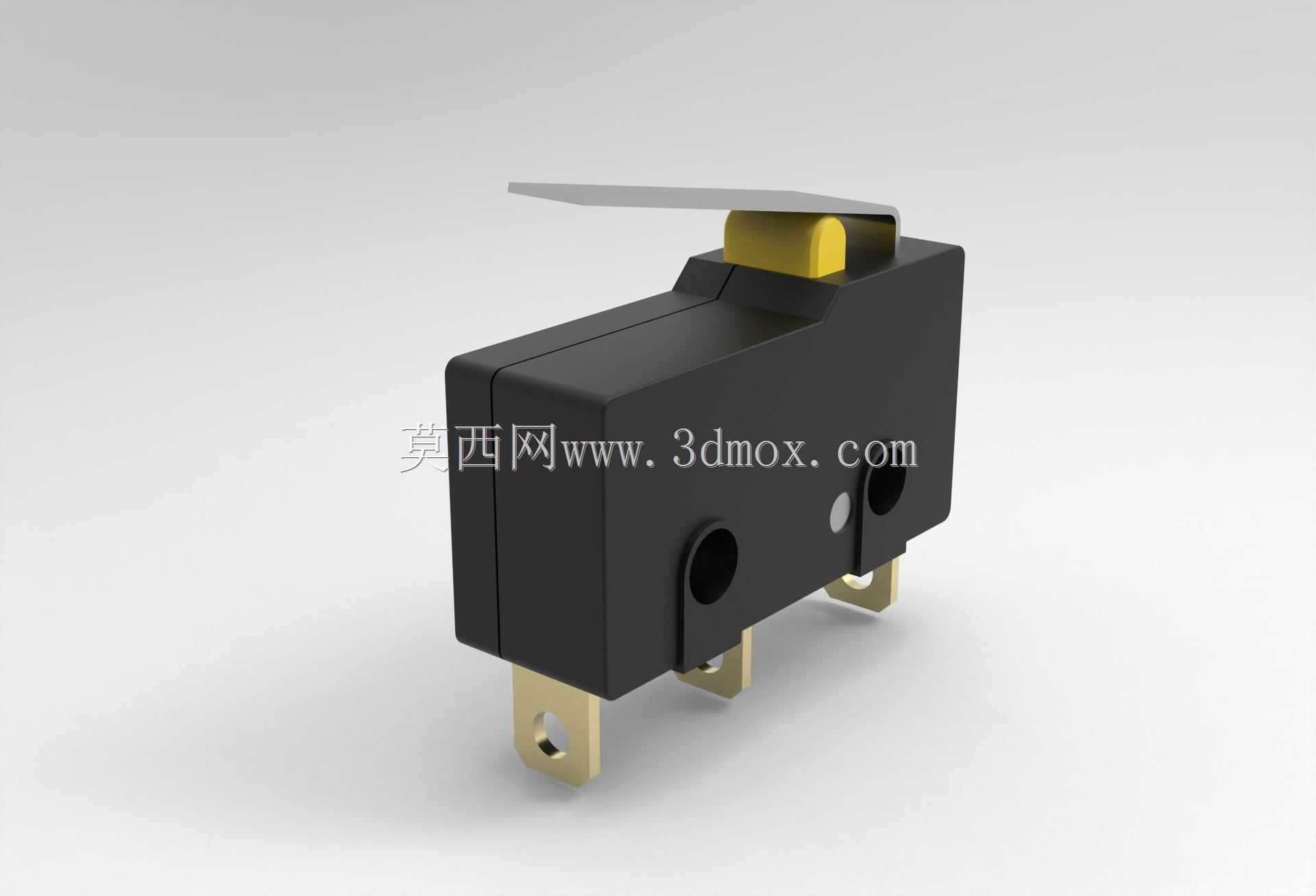

　　从结构设计逻辑来看，主体采用阻燃黑色热固性塑壳作为基座，将内部的银触点弹片、导电端子完全封闭在壳体内，仅预留摆臂的转动伸出间隙与底部的安装固定孔、接线插脚位置，这种封闭结构一方面可以阻挡生产环境中的粉尘、切削液飞溅进入触点区域，避免触点氧化、接触不良的问题，另一方面塑壳的绝缘特性可以保障接线后的电气安全，避免带电部件外露引发的短路风险。摆臂与内部触发拨块的衔接位置采用了减摩设计，摆臂转动时的阻力被控制在极小范围内，即使是很轻的接触力也能顺利传递到内部弹片，实现触点的快速通断，内部弹片采用瞬动结构设计，触发过程中触点不会出现缓慢贴合、拉弧的问题，能够有效延长触点的电气使用寿命，在额定负载下可以完成数万次的通断动作而不出现触点熔焊、接触电阻超标的问题。

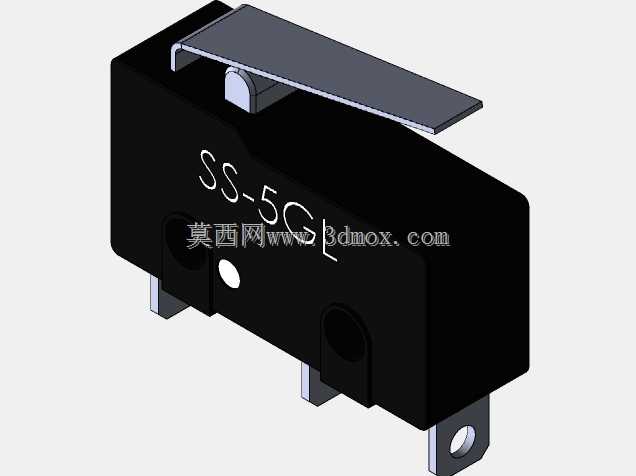

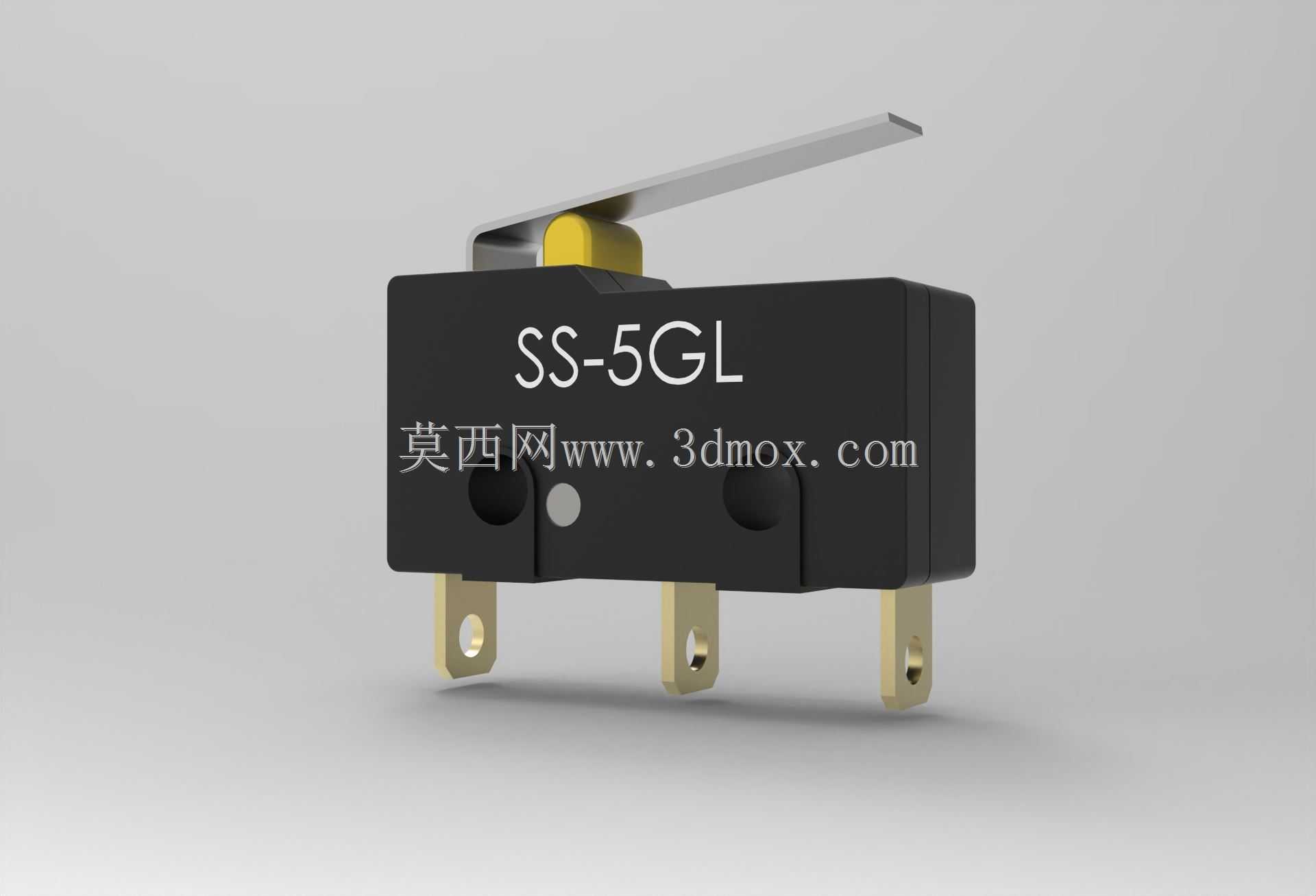

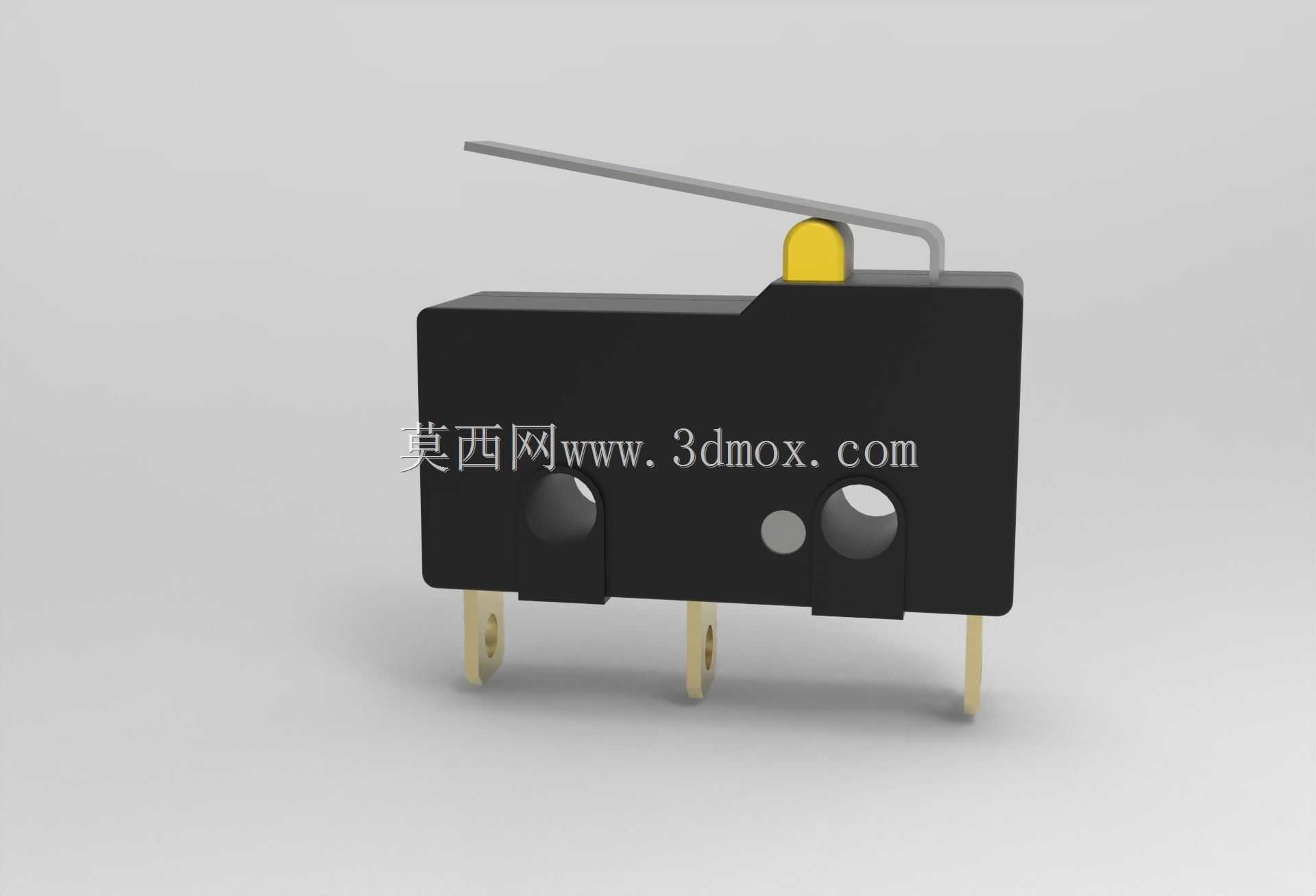

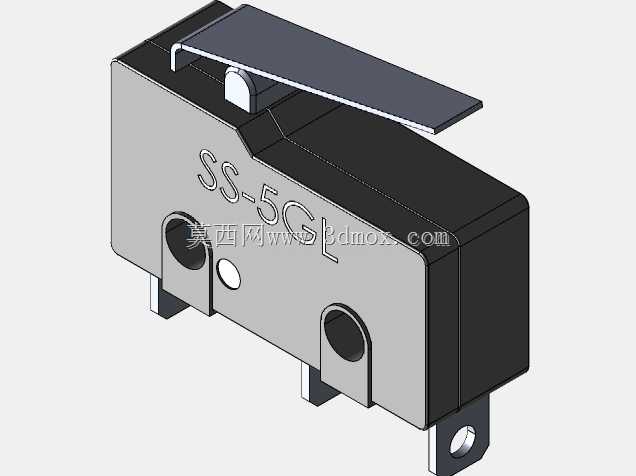

　　安装边界层面，主体为规整的长方体结构，两个安装孔位对称分布在壳体下部，孔位间距符合行业通用的微动开关安装尺寸标准，设备设计人员无需单独定制安装位，直接在安装板上按照对应孔距打沉孔即可完成固定，底部的三个接线插脚采用标准间距设计，适配市面上通用的2.8mm规格接插件，接线时无需焊接，直接插接即可完成线路连接，大幅提升装配效率。摆臂的初始角度、触发行程都经过匹配设计，摆臂下压至总行程的三分之一位置时即可完成触点切换，剩余的行程为超程保护距离，即使被检测件过冲也不会损坏内部结构，摆臂的最大抬起角度也做了机械限位，避免外力过大导致摆臂过度翻转损坏内部拨块结构。

　　在实际选型适配过程中，这类结构的微动元件可以根据使用场景调整摆臂长度、摆臂端部的滚轮结构，本次设计的平摆臂结构适合平面工件的滑动接触触发，当被检测件为快速移动的凸轮、挡块结构时，也可以在摆臂端部加装尼龙滚轮，降低接触过程中的摩擦磨损。壳体的安装平面度要求控制在0.1mm以内，安装时如果安装面存在明显倾斜，会导致壳体受力变形，进而影响内部弹片的动作行程，出现触发压力异常、触点接触不良的问题。接线插脚的插拔力也经过匹配设计，接插件插入后保持力足够，在设备振动工况下不会出现松脱掉落的问题，同时插脚的导电部位做了镀锡处理，避免长期使用后氧化导致接触电阻增大。

　　不同于大型限位开关的厚重结构，这类小型微动元件的占用空间极小，可以集成在非常紧凑的设备空间内，比如小型气动滑台的行程端点、电动推杆的极限位置、电子门锁的锁舌到位检测位置，都可以通过合理的布局安装这款元件，实现位置信号的采集。在结构建模过程中，所有的配合间隙都按照实际生产的公差要求进行设定，摆臂与壳体的转动间隙控制在0.05mm以内，既不会出现卡滞问题，也不会因为间隙过大导致晃动量超标，影响触发精度。内部的弹片运动行程也做了运动仿真验证，在整个触发、复位的动作过程中，弹片不会与壳体内壁发生干涉，触点的开距、超程参数都符合电气安全规范要求，能够满足AC250V、5A以内的负载通断需求。
