小型手摇式咖啡豆研磨设备结构设计

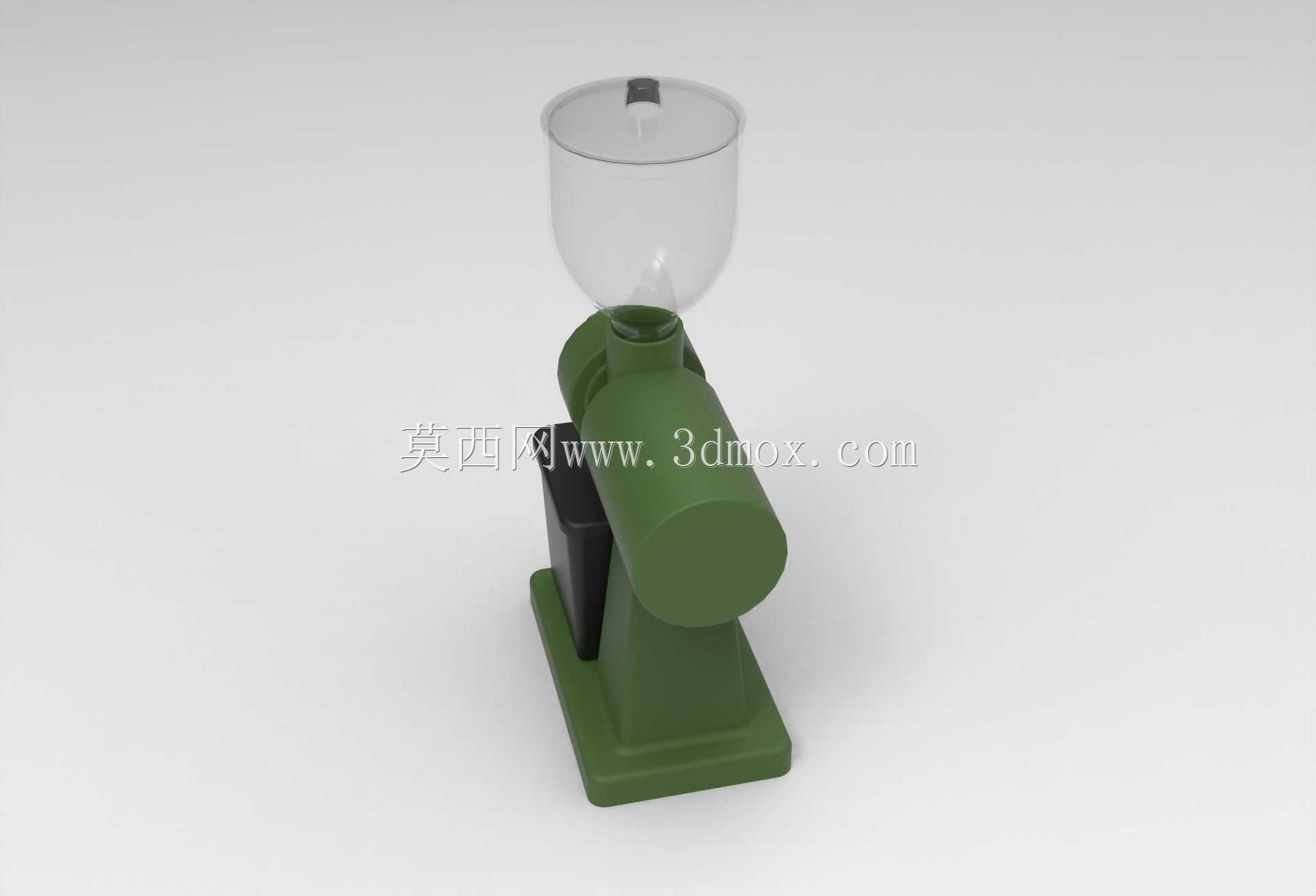

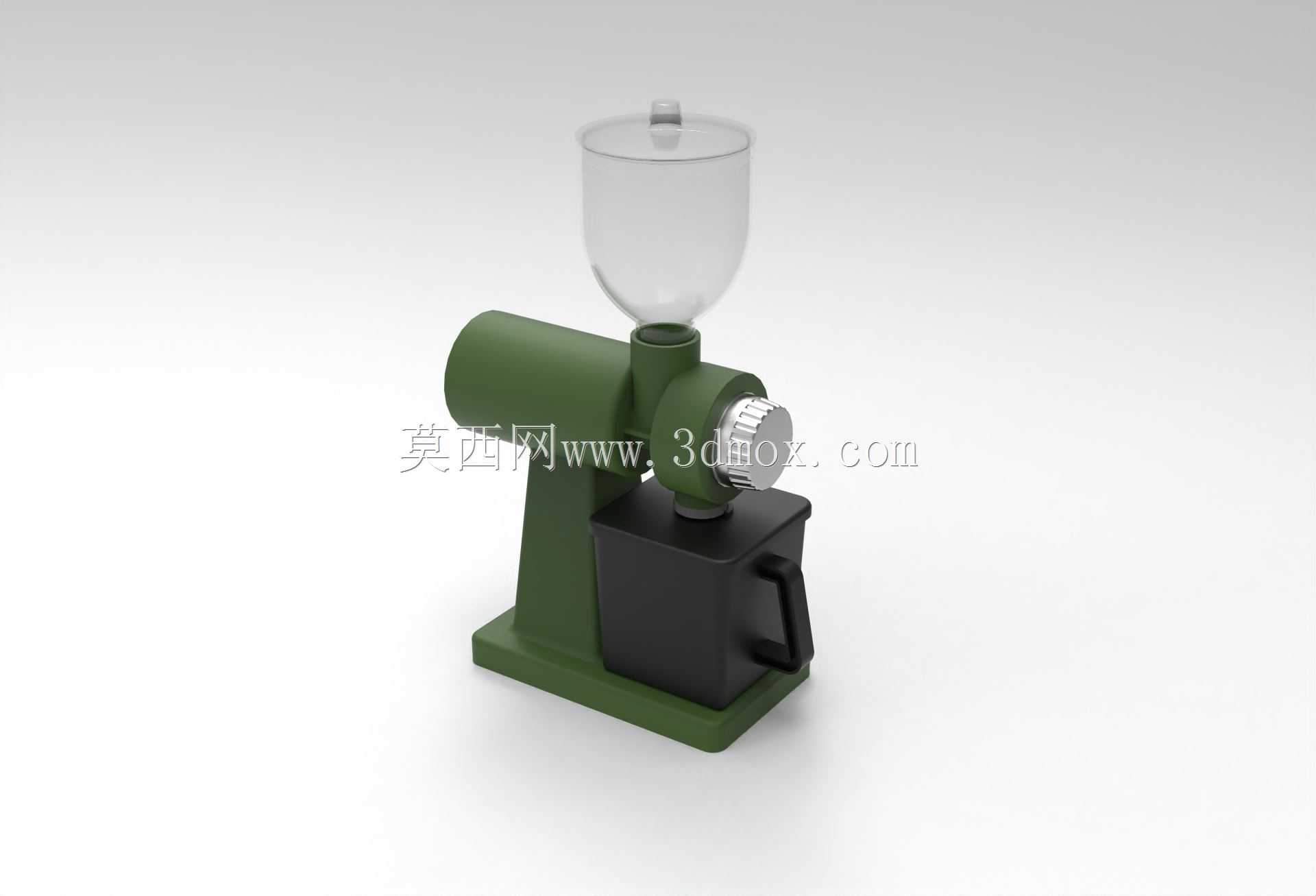

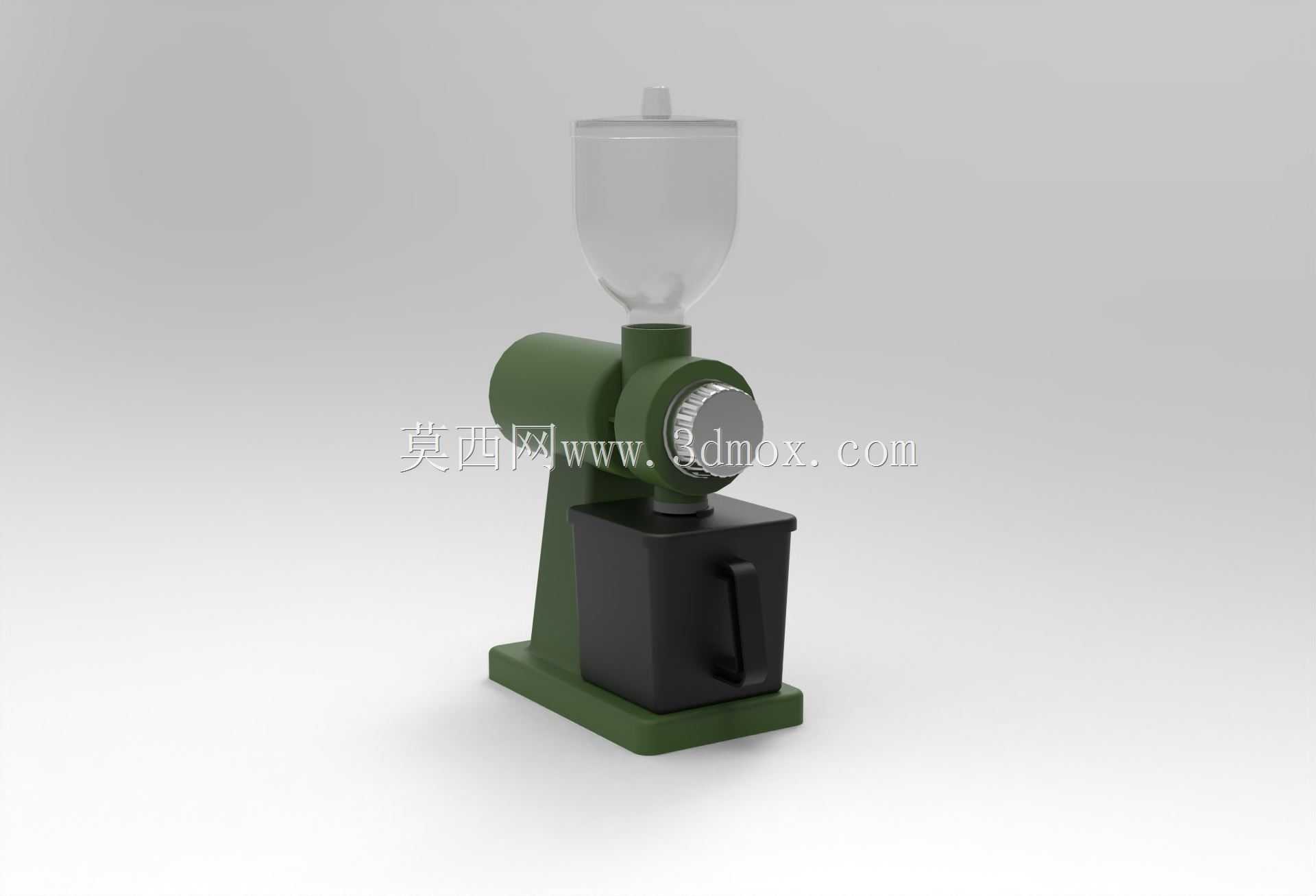

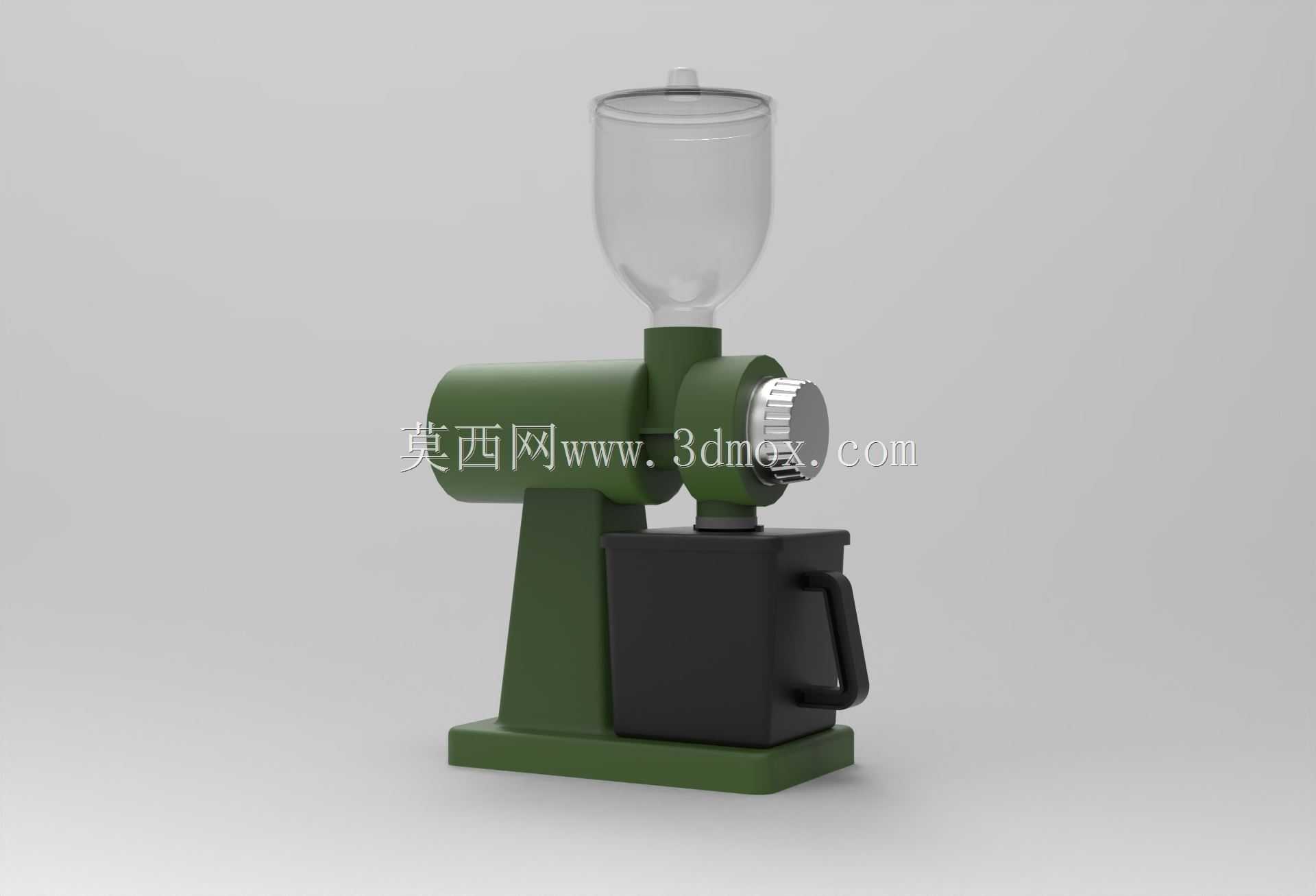

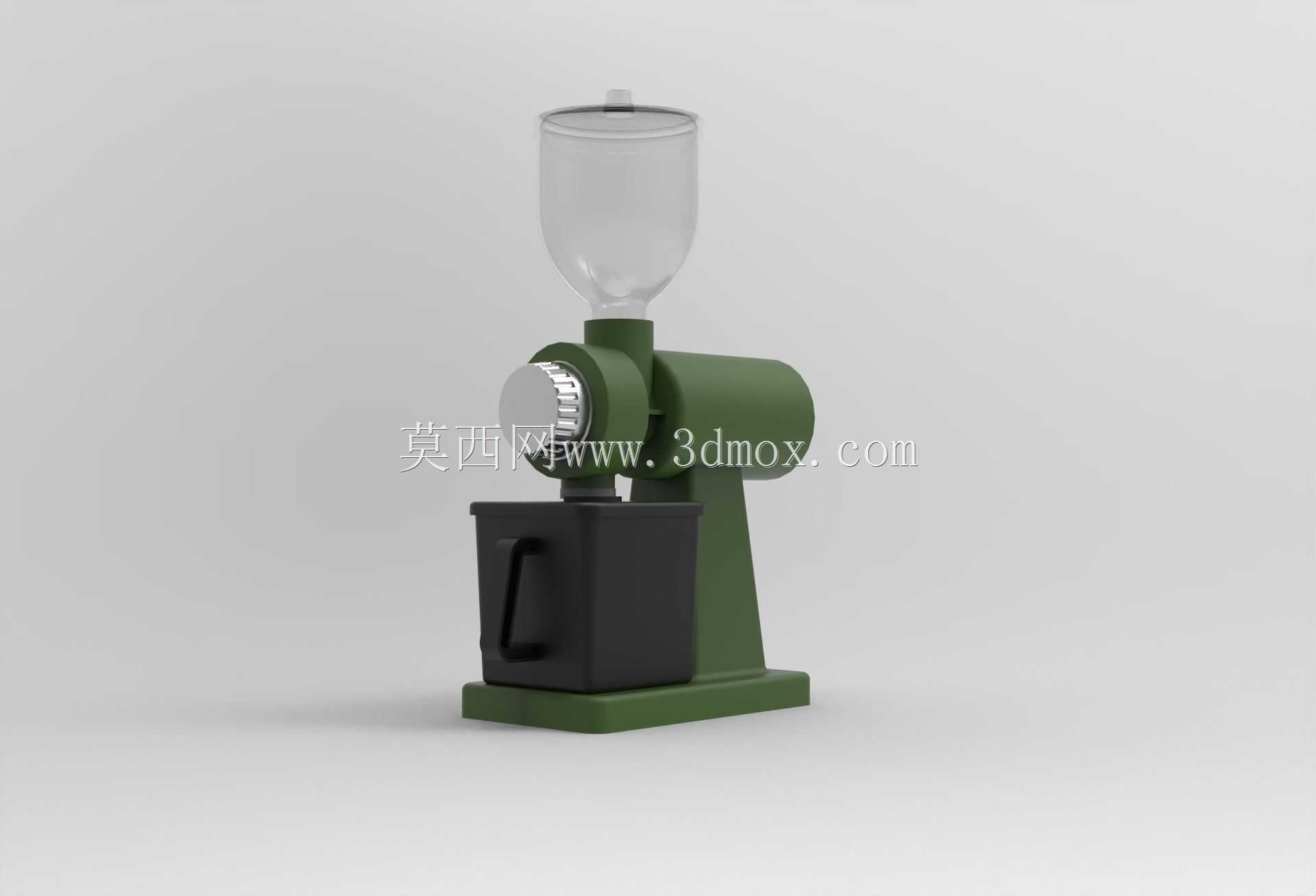

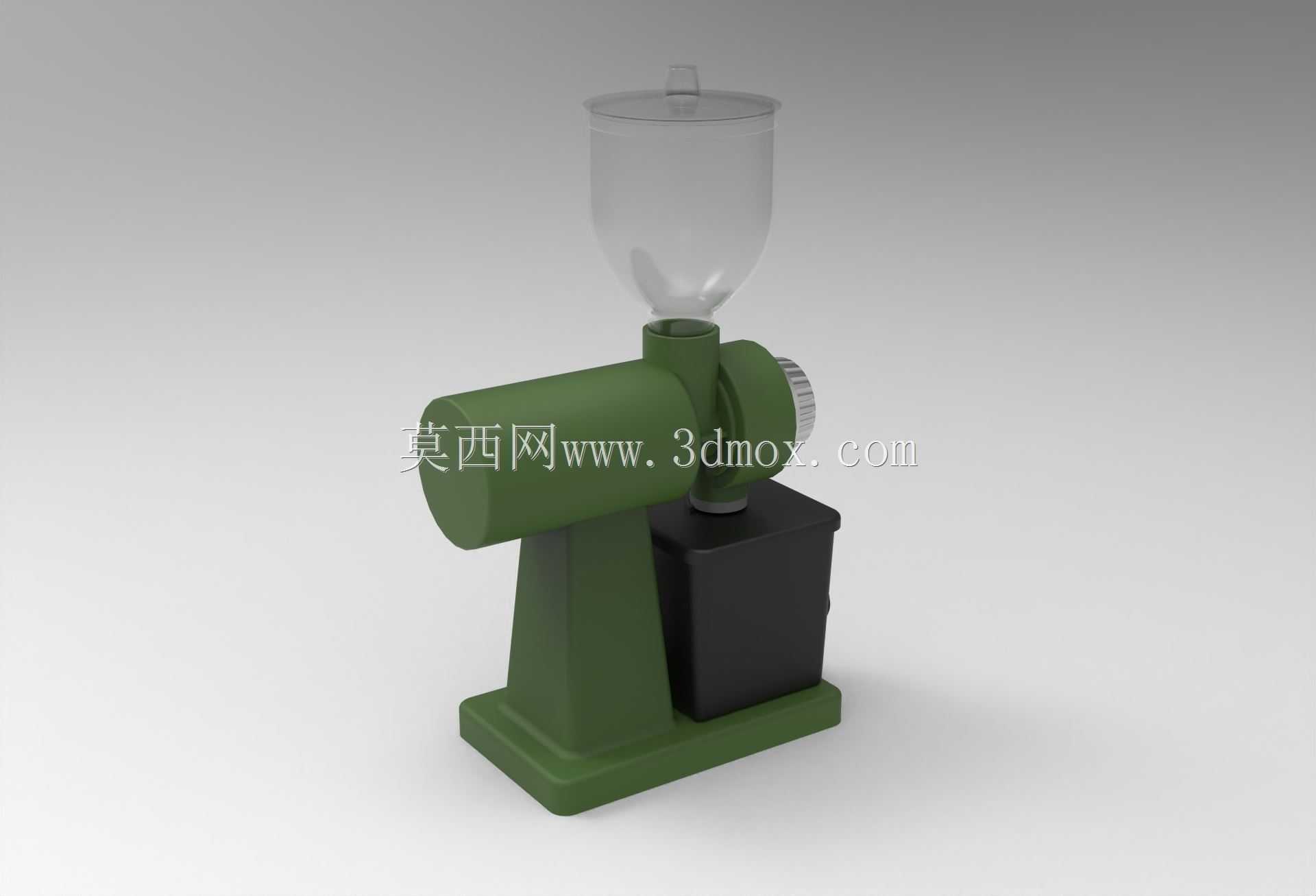

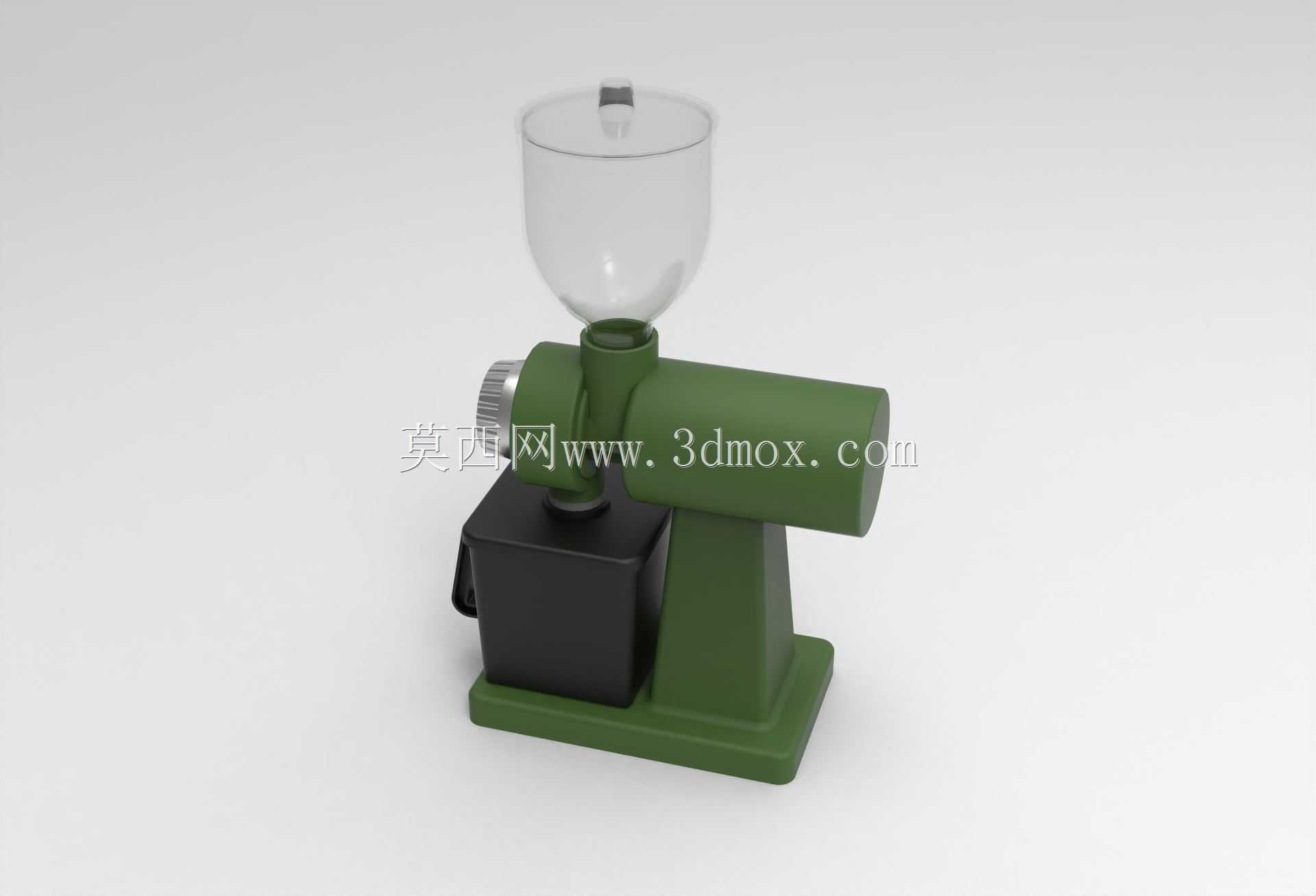

　　这款小型研磨设备主要面向家用咖啡冲煮场景，同时也可适配小型精品咖啡馆的手冲吧台补位使用，核心用途是将烘焙完成的咖啡豆研磨成不同粗细度的咖啡粉，适配手冲、法压、摩卡壶、意式浓缩等不同冲煮方式的粉度要求，相比电动磨豆机，手摇结构的设计无需外接电源，既适合居家日常使用，也能满足户外露营、差旅携带等无供电场景的研磨需求。从功能结构来看，设备整体分为储料、研磨传动、接粉三个核心模块，顶部的透明储料斗采用上宽下窄的锥型结构，能够依靠咖啡豆自身重力持续向研磨腔送料，避免卡豆、断料的问题，储料斗顶部配有密封盖，可在单次研磨多份豆量时减少香气散逸，也能防止研磨过程中豆粒蹦出。中部的研磨核心采用锥刀磨盘结构，侧置的手摇柄通过减速齿轮组带动内磨盘转动，

　　通过调节磨盘间隙即可实现粉度粗细的无级调整，齿轮组的传动比经过匹配设计，既保证研磨时的施力手感顺滑，不会出现卡滞需要大力掰动的情况，也能控制磨盘转速，避免高速研磨产生的热量破坏咖啡豆的风味物质。机身主体的支撑结构采用一体化的立式布局，磨腔下方直接对接接粉仓，接粉仓采用带把手的方型结构，研磨完成后可直接抽出接粉仓将粉倒入冲煮器具，接粉仓与磨腔的衔接处做了挡粉结构，减少研磨过程中的细粉飞散问题。从设计思路层面，这款设备在建模阶段优先考虑了家用场景的使用痛点，首先是整体结构的易拆装性，磨盘组件无需专用工具即可手动拆解，方便日常使用后的残粉清理，避免长期积粉导致的风味串味、磨盘堵塞问题；其次是机身的稳定性，底部的方形底座做了配重处理，

　　研磨时手摇施力过程中机身不会出现晃动、侧翻的情况，底座与桌面接触的位置可搭配防滑胶垫进一步提升固定效果；另外是操作的人机工程匹配，侧置摇柄的转动中心距离底座支撑面的高度经过适配，使用者坐在桌前操作时手臂自然下垂即可握持摇柄转动，无需抬臂或者俯身，长时间研磨也不会产生明显的肌肉酸胀感。关于外形尺寸与安装边界，这款设备整体占用桌面的投影面积约为120mm*180mm，机身总高度（含顶部储料斗）约为260mm，放置在常规家用吧台或者桌面时，不会占用过多操作空间，上方预留50mm的空间即可完成储料斗开盖加豆、接粉仓抽拉取粉的全部操作，无需额外预留过大的操作间隙。设备的所有转动配合位置都预留了合理的公差间隙，

　　建模时已经考虑了塑料件注塑成型的拔模角度，以及组装时的装配余量，各个部件之间不存在干涉问题，储料斗采用透明食品级材质，既可以直观观察剩余豆量，也能在研磨过程中观察豆子的下落状态，及时调整摇柄转速避免卡豆。机身外壳的曲面做了圆弧过渡处理，没有尖锐的棱角，日常使用时不会磕碰划伤，接粉仓的把手尺寸适配成年人手指的握持宽度，抽拉过程顺滑无卡顿。研磨腔的出粉口做了导粉斜面设计，研磨后的咖啡粉会顺着斜面全部落入接粉仓，不会在腔体内残留积粉，磨盘的固定结构做了同轴度限位，保证手摇转动时磨盘不会出现偏心晃动，避免研磨出的粉粒粗细不均影响冲煮口感。整体结构没有复杂的异形曲面，各个部件的加工工艺性良好，适合小批量注塑生产，组装流程简单，仅需少量紧固件即可完成整机装配，后期维护更换易损件也十分便捷。
