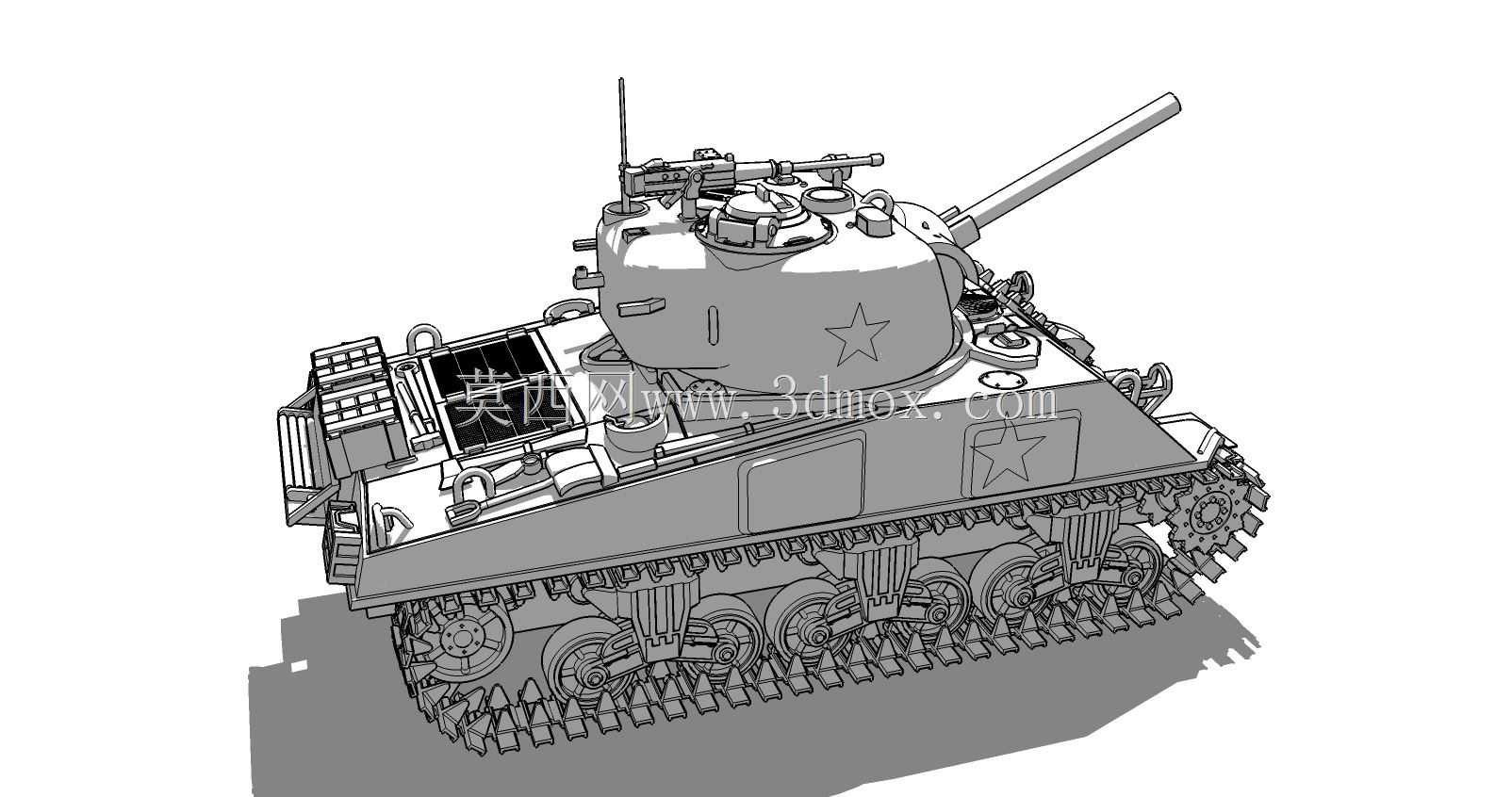

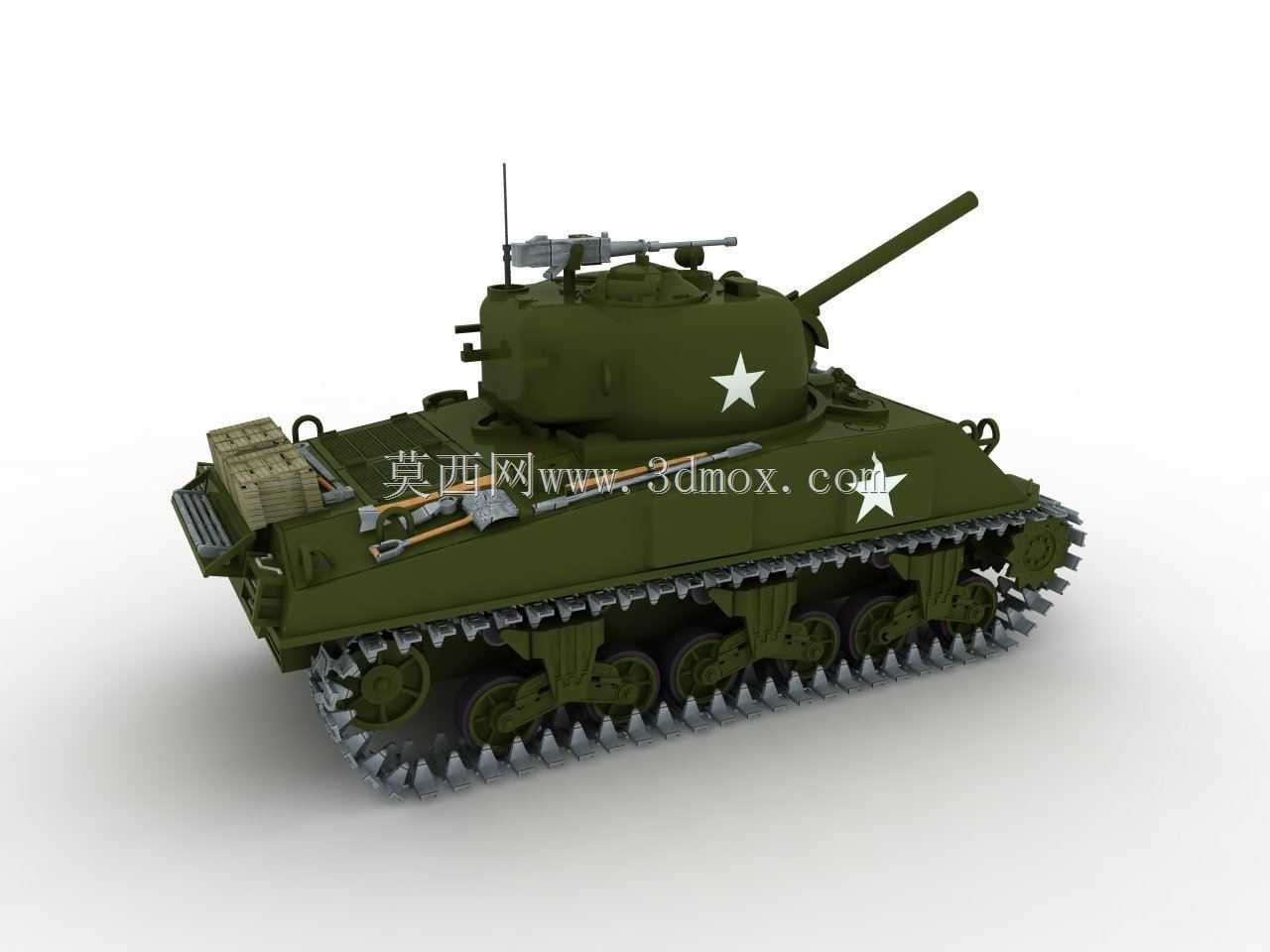

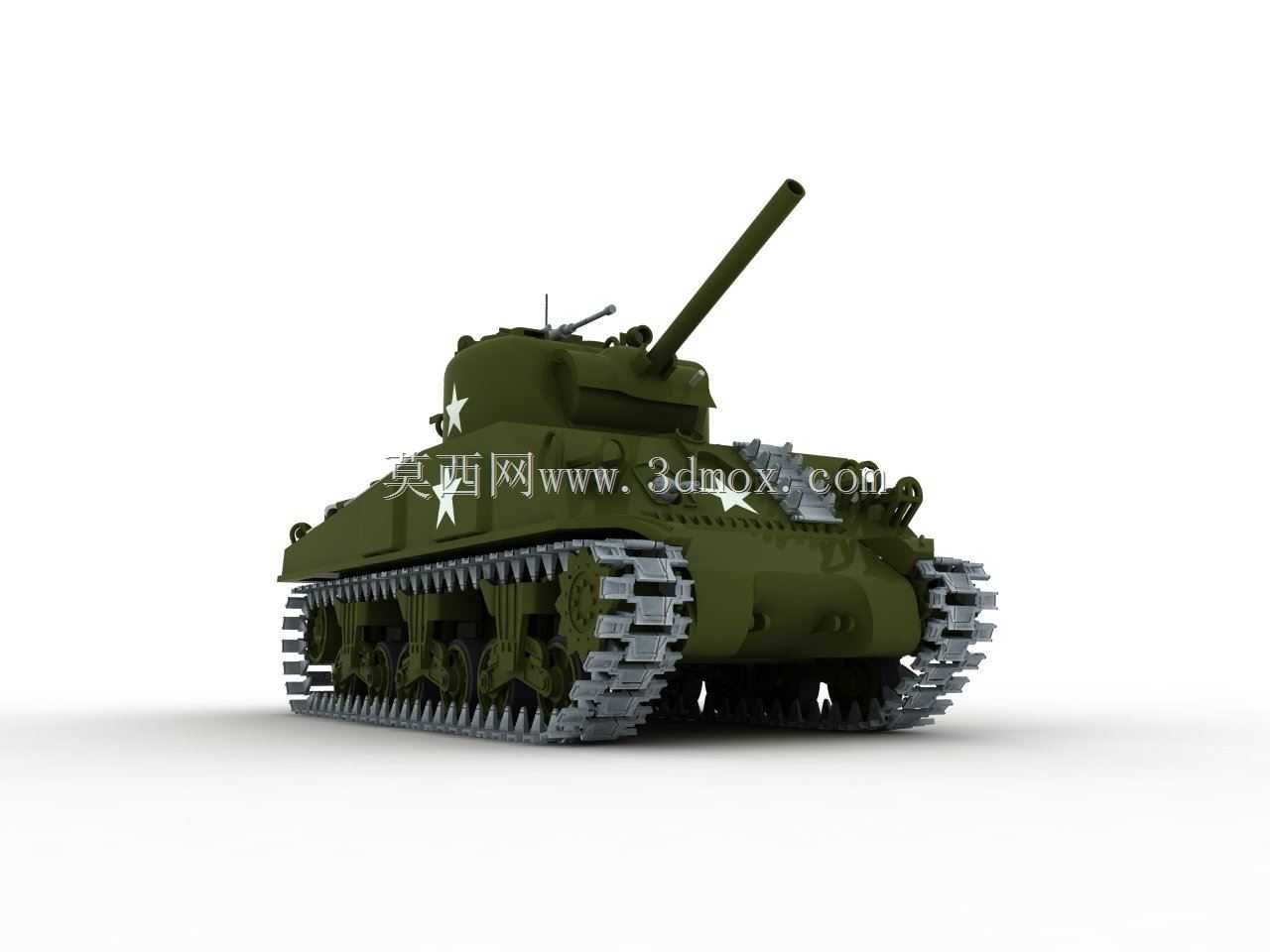

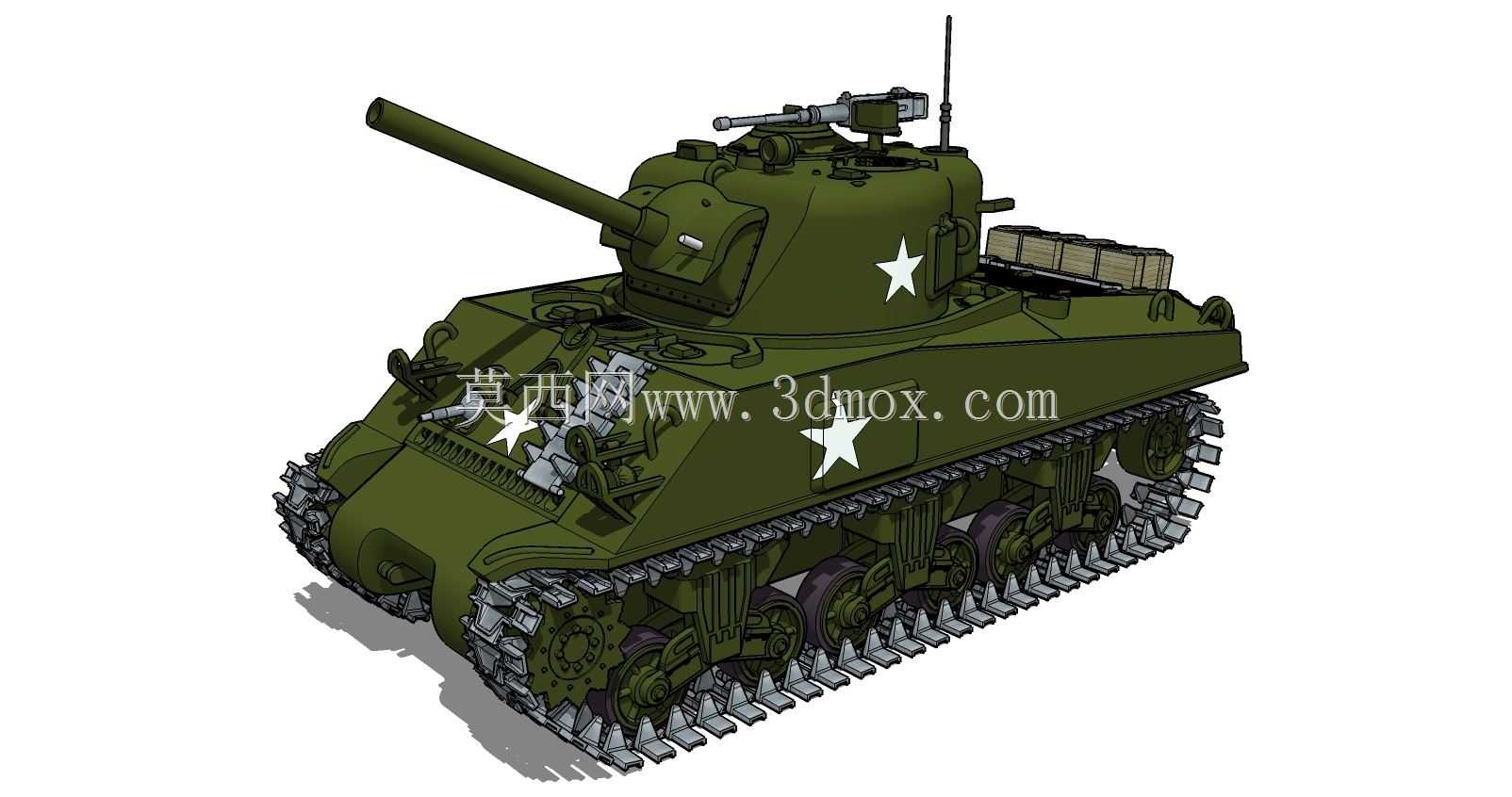

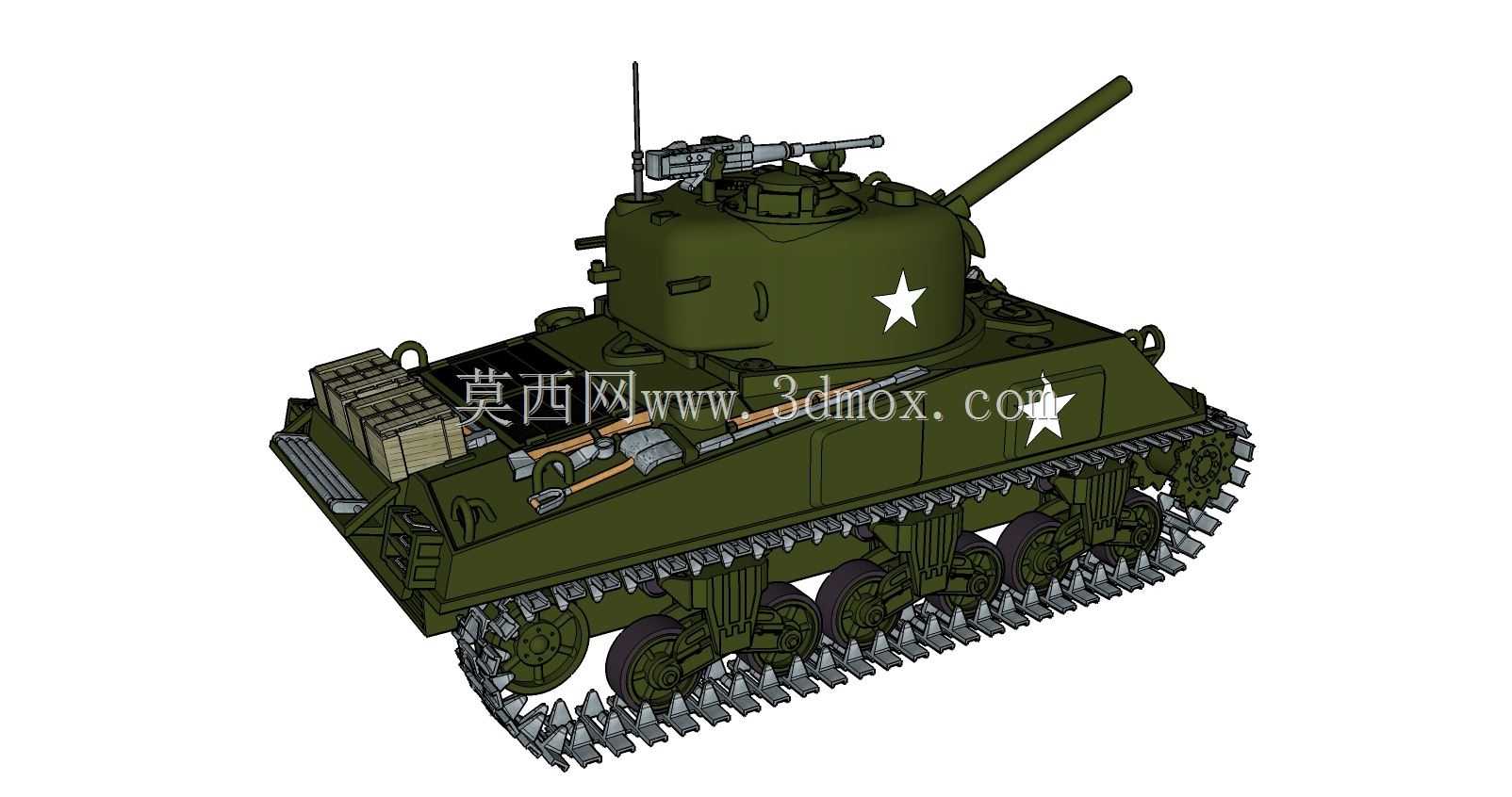

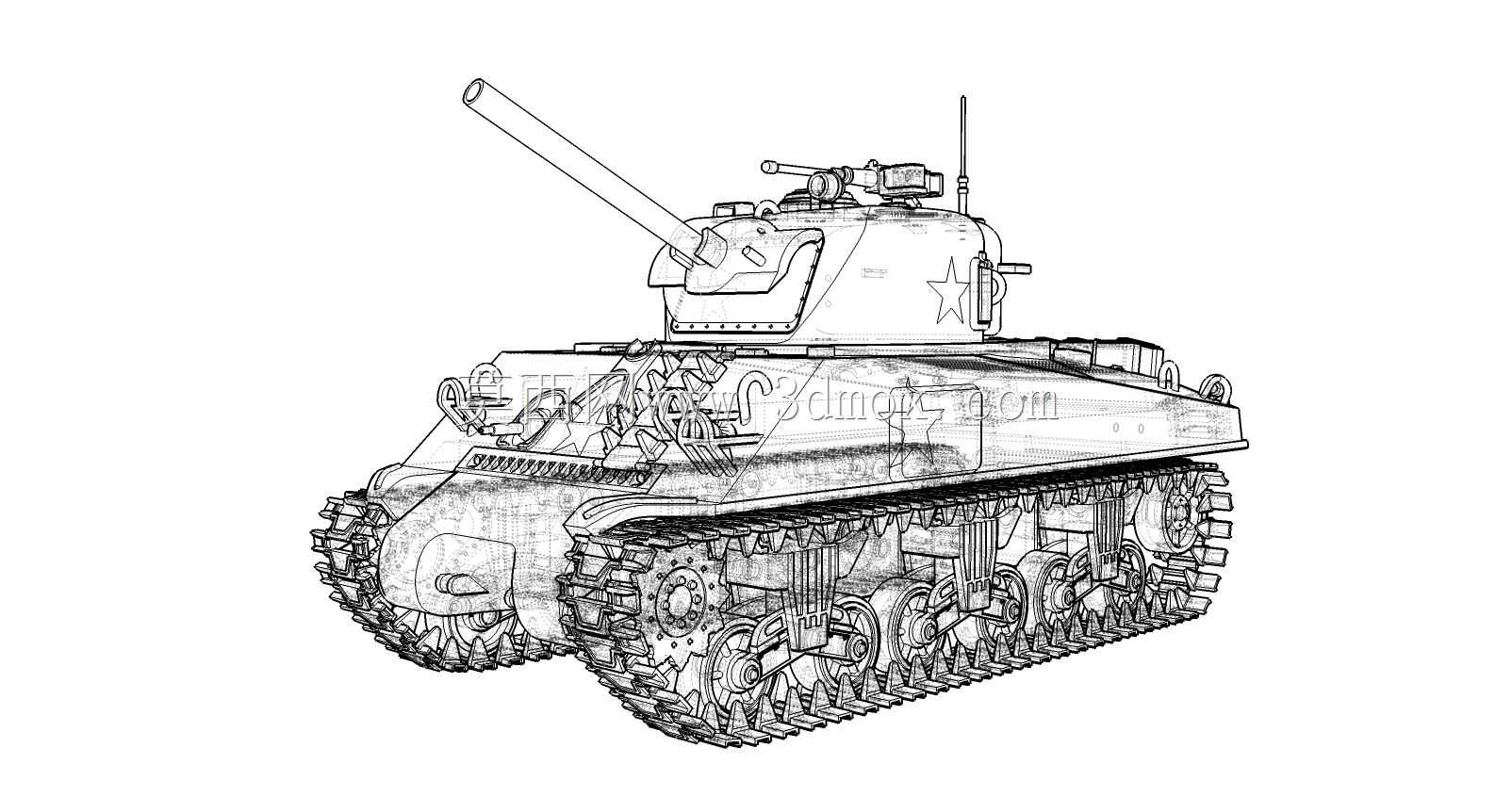

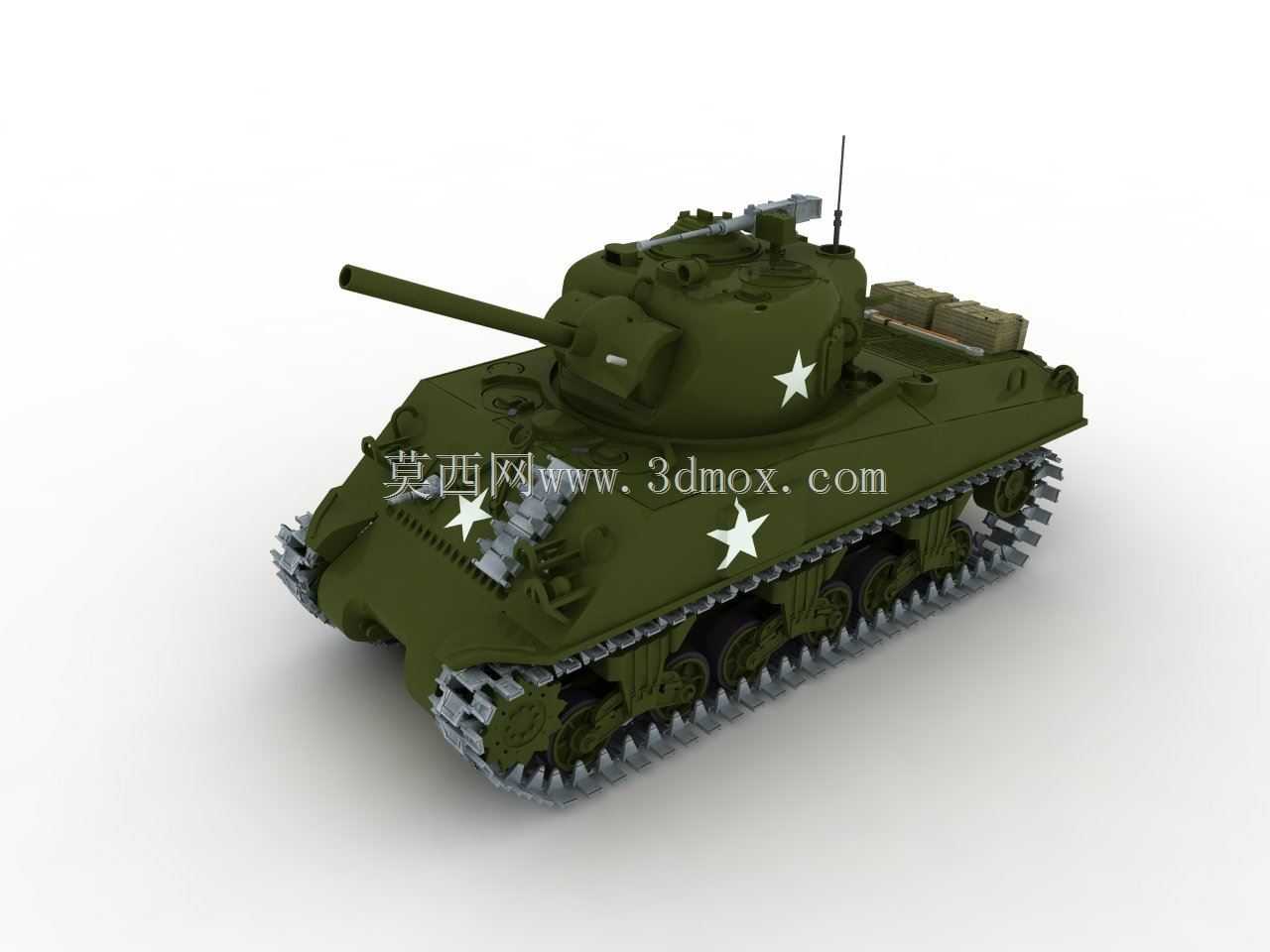

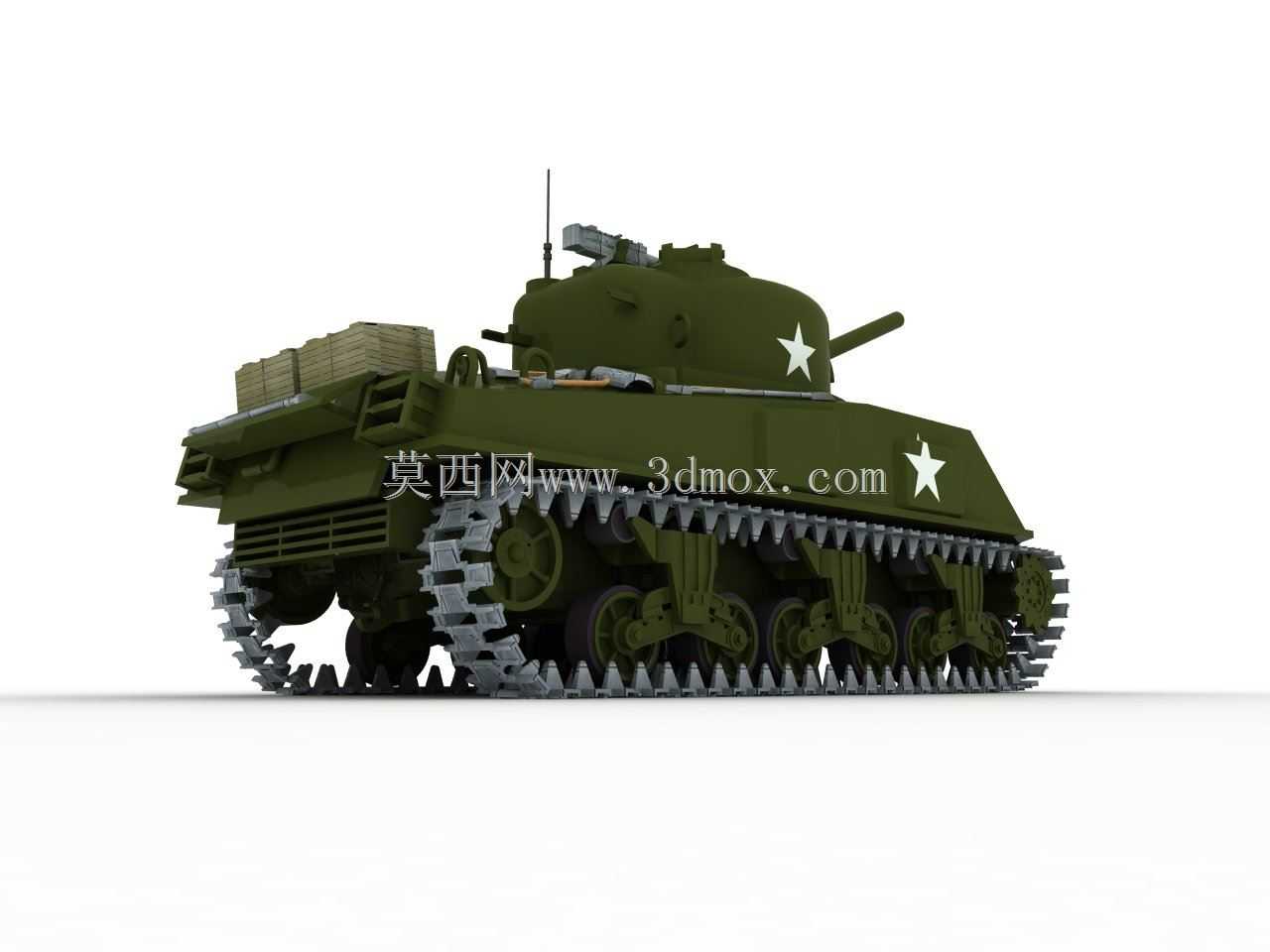

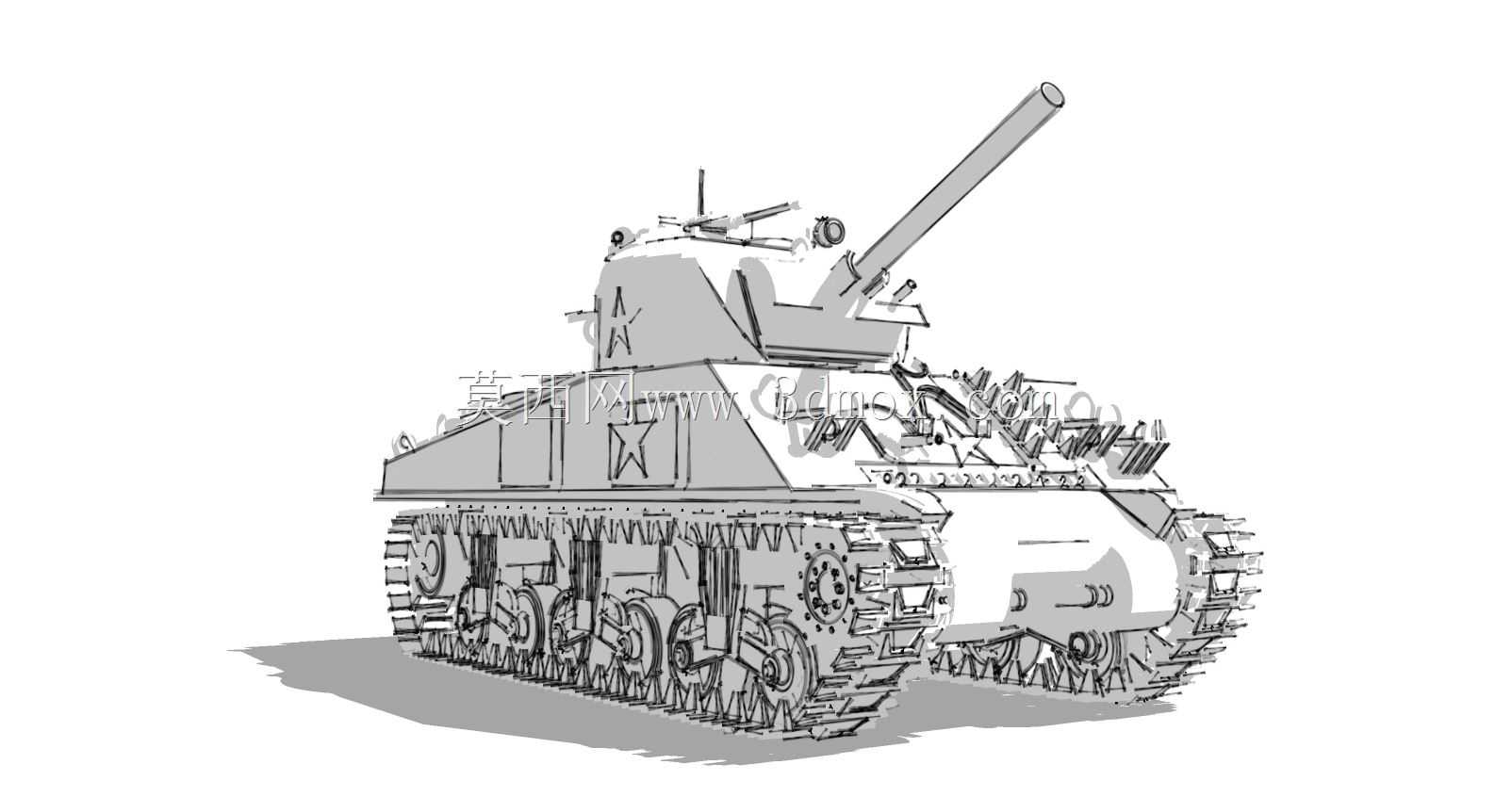

M4谢尔曼中型坦克结构三维建模

　　本次建模还原的M4谢尔曼中型坦克，是二战时期盟军主力陆战装甲装备，其结构设计覆盖了履带式装甲车辆的核心系统构成，建模过程严格参照实车的结构比例与功能分区完成，可用于装甲车辆结构教学、装备仿真演示、战术模拟场景搭建等多个场景。从实际用途来看，该型坦克在列装周期内承担了前线火力突击、步兵伴随支援、阵地突破、反坦克作战等多重任务，不同衍生型号还可拓展为喷火作业、装甲抢修、扫雷破障等特种作业载体，其底盘的通用性设计思路，至今仍是履带式装甲装备研发的重要参考方向。建模过程中首先梳理了整车的功能分区：整车从前至后依次为驾驶舱、战斗舱、动力传动舱，各舱室的边界划分严格匹配实车的装甲倾角与内部空间布局，其中车体首上装甲的倾斜角度、侧裙板的覆盖范围、

　　尾部动力舱的散热格栅结构都做了精准还原，避免了常规建模中常见的装甲角度失真、舱室边界错位问题。行走机构部分，建模时重点还原了平衡式悬挂的结构逻辑，每侧的负重轮、托带轮、主动轮、诱导轮的相对位置完全匹配实车的安装边界，履带板的啮合齿形与主动轮齿圈的配合间隙做了参数化约束，可直接用于行走机构的运动仿真演示，履带板的防滑齿结构、挂胶层的厚度都参照实车维护手册的尺寸参数设定，确保仿真过程中不会出现运动干涉。炮塔部分的建模兼顾了外形还原与功能结构表达，炮塔的铸造装甲曲面过渡做了连续曲率处理，避免出现多边形硬边失真，主炮的俯仰机构、炮塔旋转座圈的安装法兰、顶部高射机枪的枪架结构、炮塔侧面的储物箱挂载点都做了独立结构建模，而非简单的贴图附着，

　　其中主炮的炮管同轴机枪开孔、炮盾的装甲厚度变化、炮塔尾部的配重舱轮廓都严格对应实车的结构特征，可用于炮塔旋转、主炮俯仰的动作仿真。车载附属结构部分，车体侧面的外挂油箱、储物架、牵引绳挂载点、前侧的牵引钩、尾部的备用履带板挂载位都做了结构还原，这些附属部件的安装位置都预留了对应的安装接口，可根据不同的衍生型号需求快速替换对应外挂组件，适配不同战场配置的仿真场景。从安装边界来看，整车的宽度、高度、长度比例严格参照实车的外廓尺寸设定，各突出部件的外伸量都做了校核，比如主炮向前的最大伸出长度、高射机枪的最大仰角外廓、尾部动力舱的突出尺寸都符合实车的通过性参数，在用于场景搭建时可直接匹配常规的道路、桥梁、掩体等场景模型的尺寸比例，

　　不会出现比例失调问题。建模过程中对装甲板的连接结构也做了细节表达，比如车体装甲的焊接接缝、炮塔铸造面的细微纹理、观察窗的装甲盖板结构、舱门的铰链连接结构都做了分层处理，在做结构拆解演示时可单独拆分各装甲板、舱门、观瞄设备等组件，清晰展示各部件的装配关系。动力舱部分的散热格栅、排气口、检修舱盖都做了可开合的结构约束，可用于动力系统维护演示的相关场景，进气口的防护网结构采用了参数化阵列建模，网格密度与实车一致，不会出现网格过密导致的仿真卡顿或者过疏导致的失真问题。针对该型坦克多衍生型号的特点，建模时将主炮、炮塔附加装甲、外挂组件等部分做了参数化模块化处理，可通过替换对应模块快速生成不同亚型的模型，比如换装长身管主炮、加装扫雷犁、更换喷火作业组件等，无需重新搭建整车基础结构，大幅提升了模型的复用性。在结构细节处理上，还还原了随车工具的挂载结构，比如车体侧面的斧头、镐、铁锹的固定卡扣，履带调整扳手的存放位，这些细节虽然不影响整车的主体结构，但在做装备保障、战地维修等场景仿真时是必不可少的结构元素，能大幅提升场景的真实感。整车的材质分区也做了明确划分，装甲钢表面、履带金属磨损面、橡胶挂胶层、帆布防尘套、木质储物箱等不同材质的部件都做了独立的面分组，后续做渲染、仿真材质赋予时可快速匹配对应材质参数，无需重新拆分面组。
