带滚轮摆杆式微动行程开关结构设计

　　这款带滚轮摆杆的微动开关，是工业控制回路里极为常见的小体积信号触发元件，日常在各类自动化产线、小型机电设备、家电控制模块里都能见到它的身影，核心作用是通过机械位移的触碰完成电路通断切换，实现位置限位、行程到位检测、状态触发反馈这类基础控制功能。从实际选型适配的角度看，这类开关的触发力设计得比较小，只需要摆杆端受到极轻的触碰压力，就能快速完成内部触点的跳变，响应速度比普通的按钮开关快很多，而且触点通断的动作行程很短，不会因为机械部件的超程移动造成开关本体损坏。

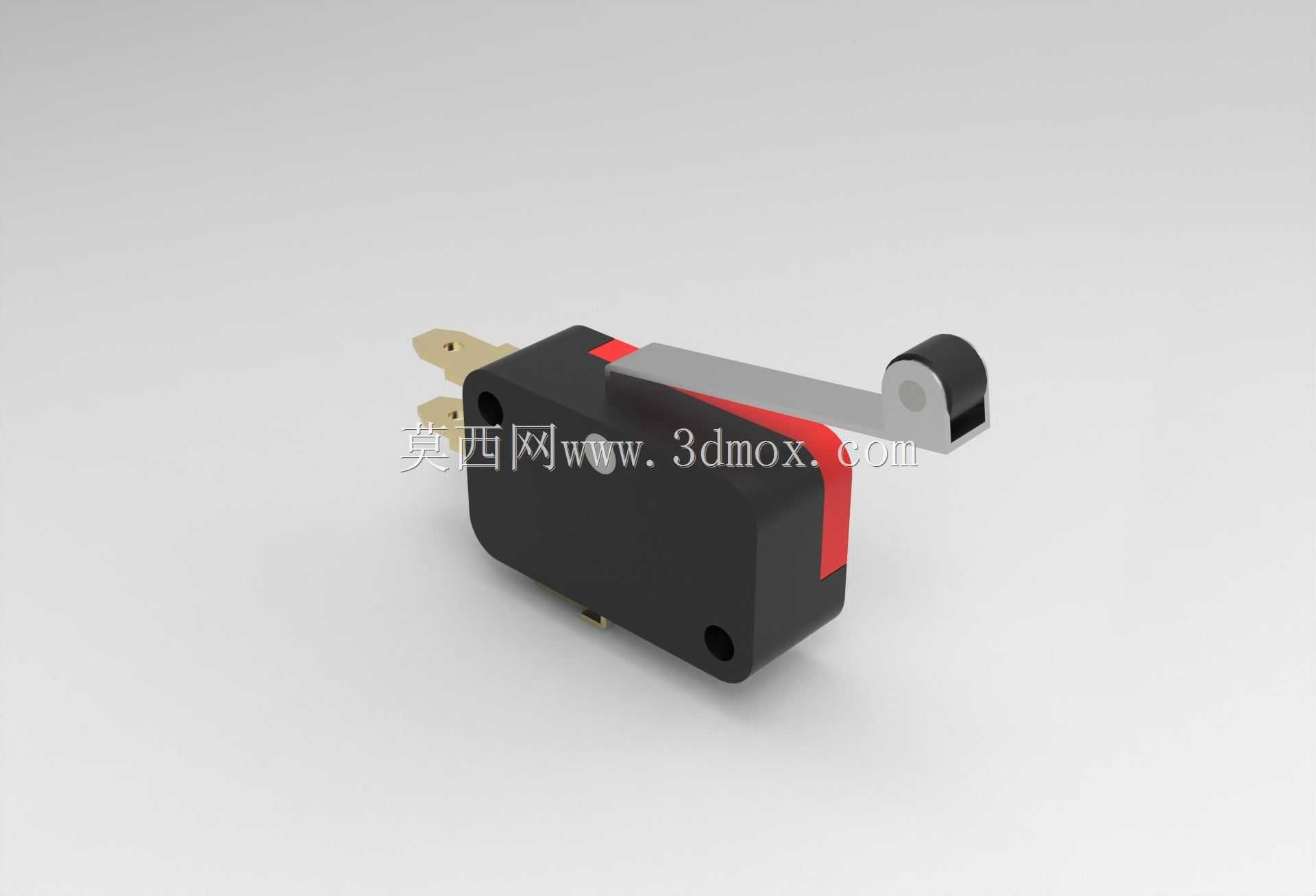

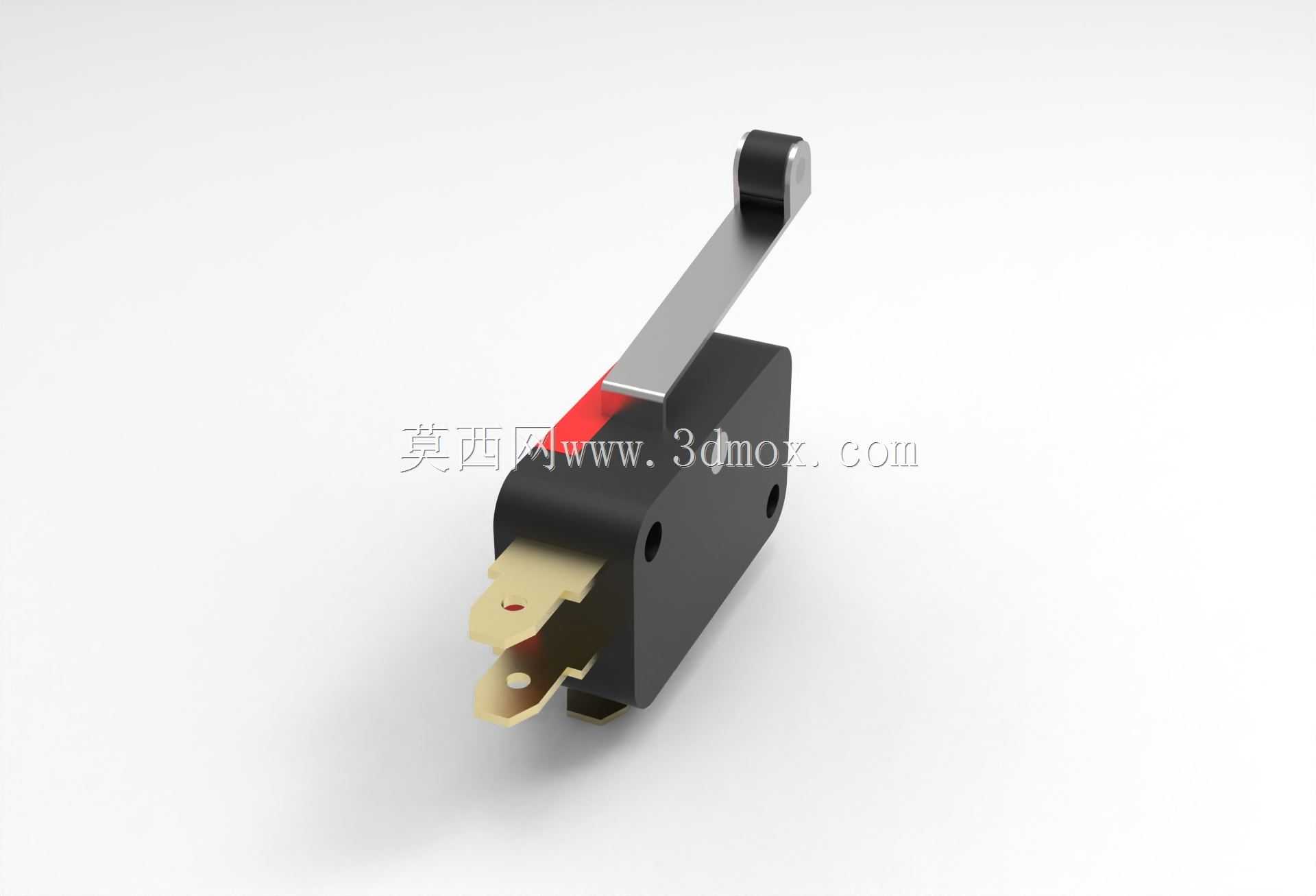

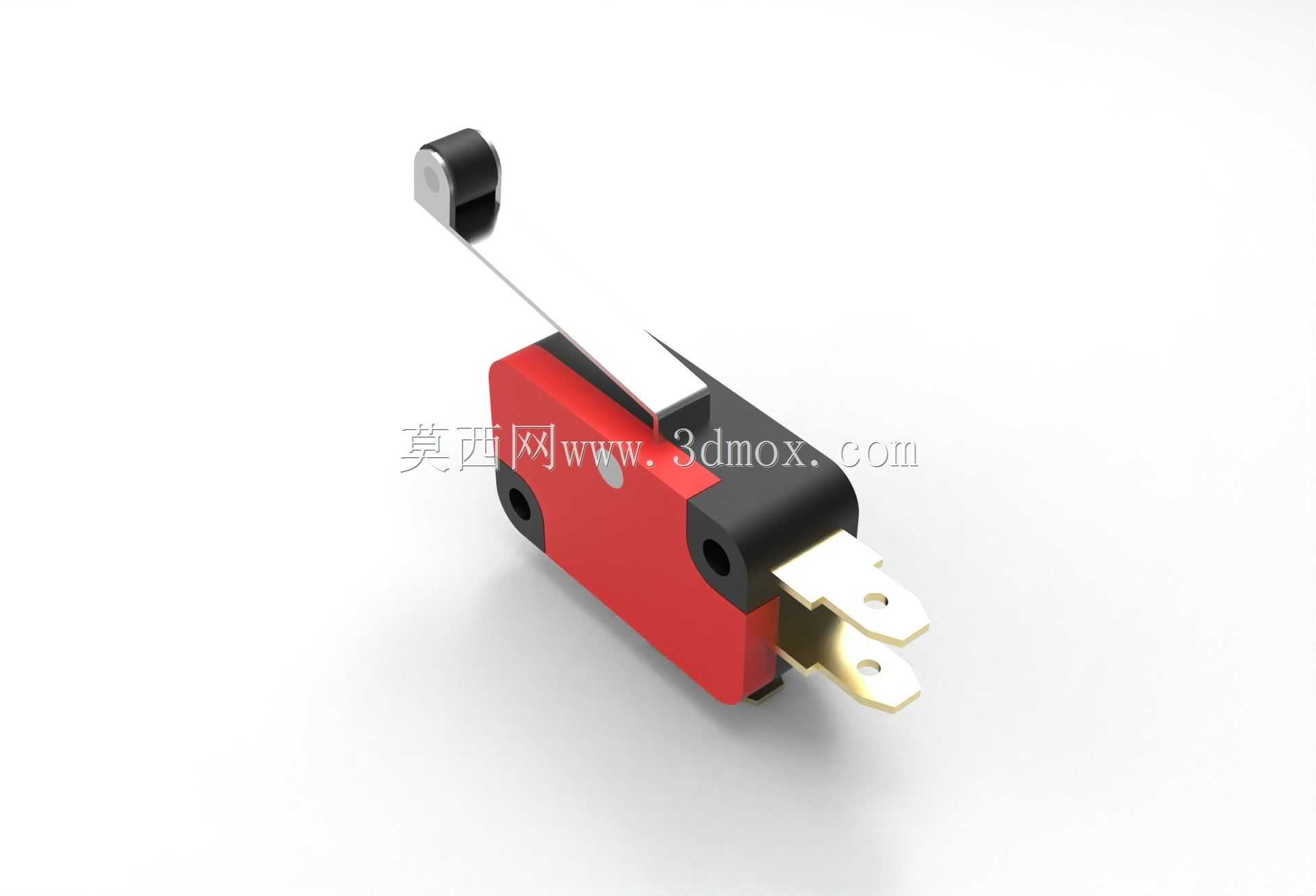

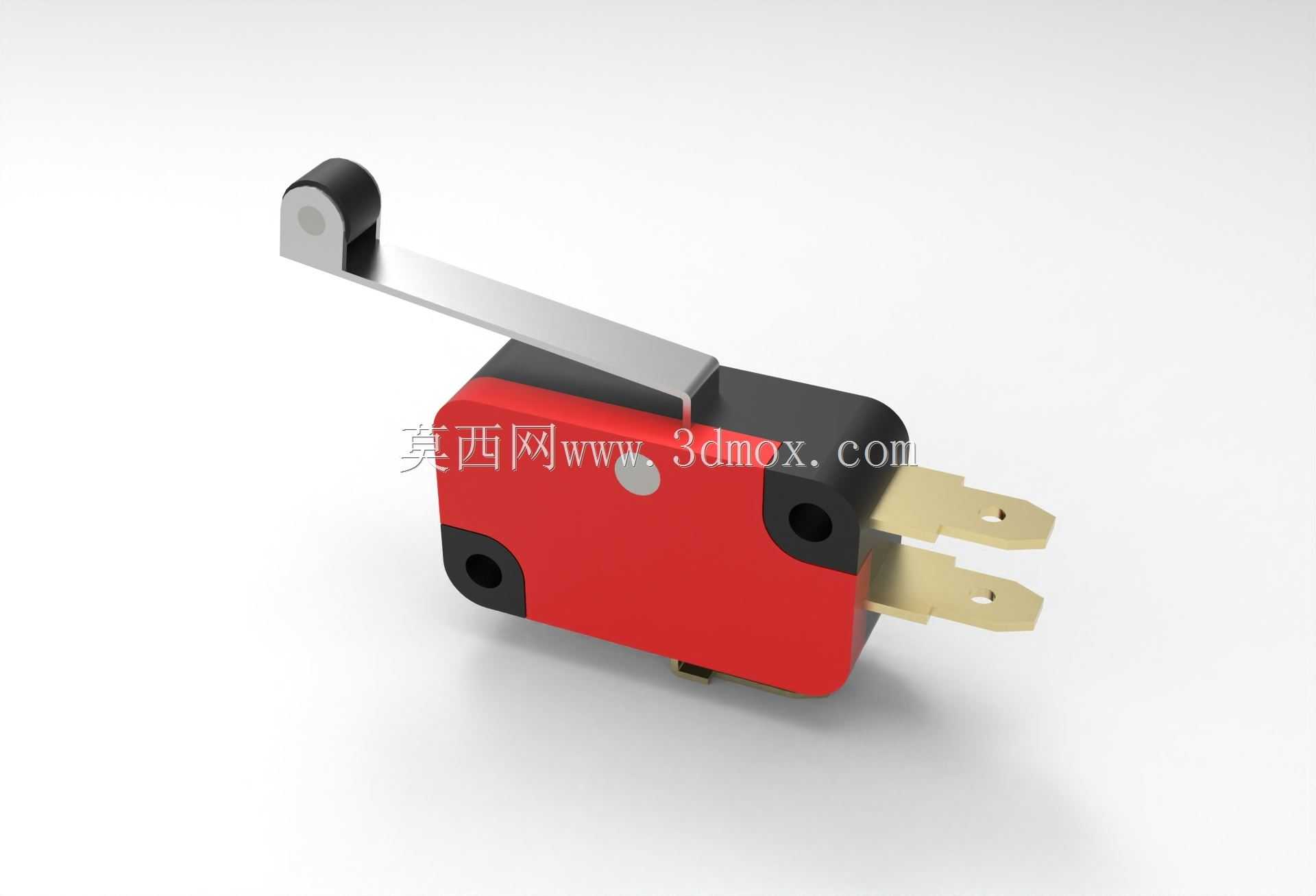

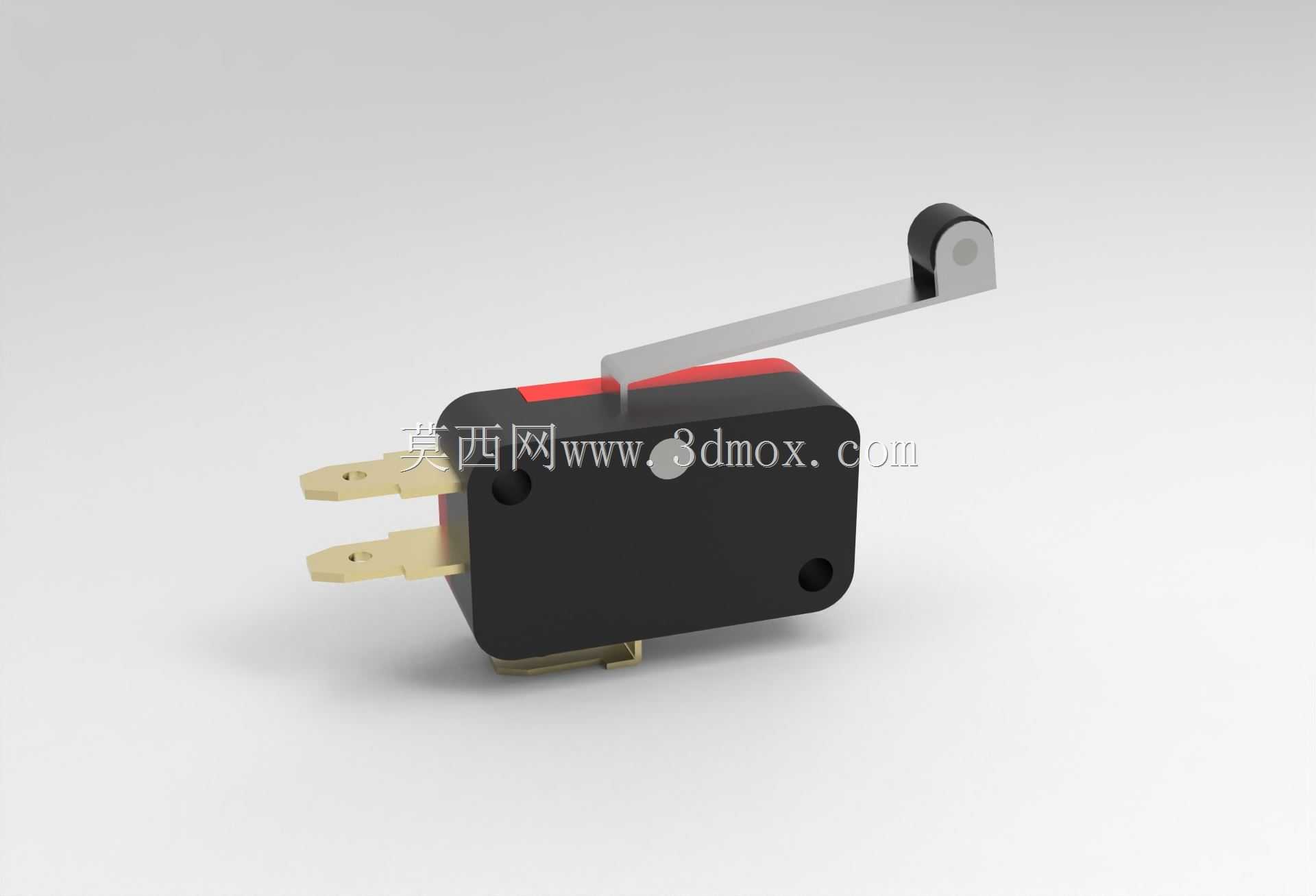

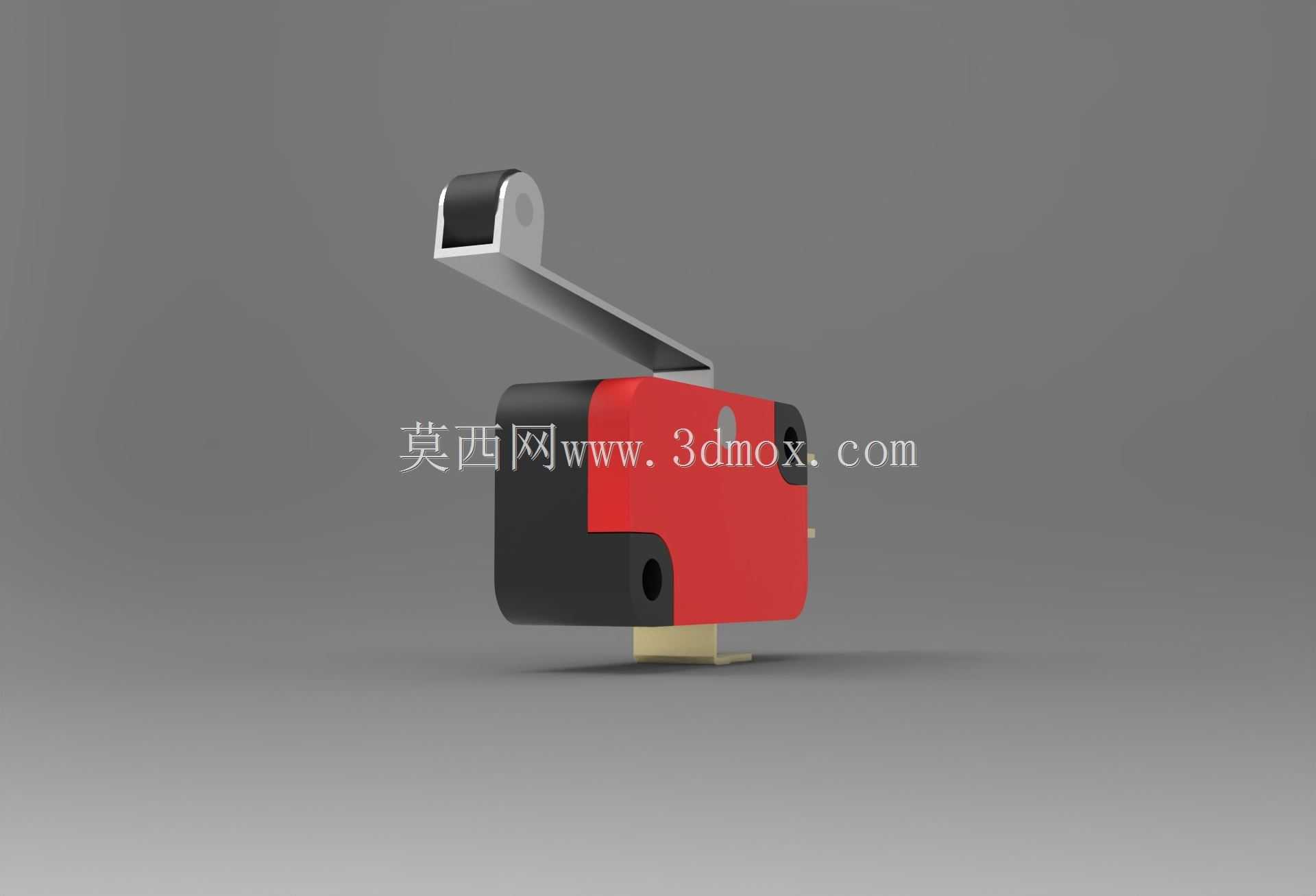

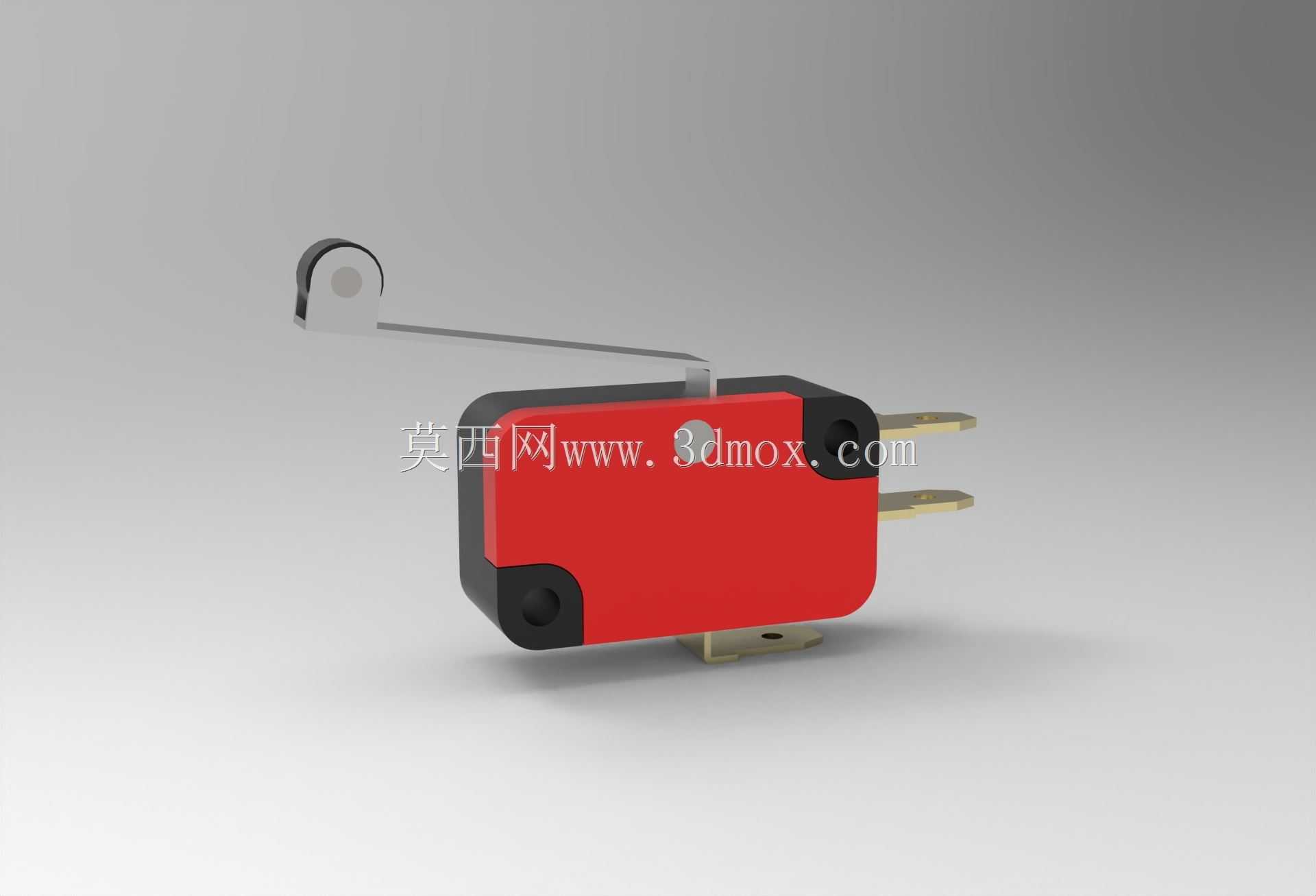

　　设计这款开关的三维结构时，首先要考虑的是安装边界的适配性，主体基座采用红黑双色的绝缘阻燃壳体，壳体两侧预留的两个安装孔是标准的孔距尺寸，能直接适配市面上多数微动开关的安装位，不需要额外做安装板的改孔加工，两个快插式接线端子从壳体尾部伸出，端子的厚度和插片间距符合通用接插件的规格，现场接线的时候直接插装对应的母端端子就能完成接线，不需要拧螺丝固定，能大幅节省装配的工时。摆杆部分采用金属冲压成型的长条形杠杆结构，末端嵌套的尼龙滚轮能减少和被检测部件的摩擦阻力，当被检测的运动部件滑过滚轮表面时，滚轮会跟着转动，不会因为长期摩擦刮伤运动部件的表面，也能降低摆杆本身的磨损速度，延长开关的实际使用寿命。

　　内部结构的设计逻辑围绕快速触点动作展开，壳体内部的动簧片采用弹性合金材料冲压成型，预压的弹力参数经过校准，既能保证摆杆不受力时触点保持稳定的常闭/常开状态，不会因为设备运行的振动出现误触发，又能保证触发时触点能瞬间完成跳变，避免触点缓慢贴合时出现拉弧烧蚀的问题。摆杆和壳体的连接转轴位置做了限位结构，摆杆的下压行程有明确的硬限位，就算现场调试时运动部件超程压下摆杆，也不会把摆杆压断或者把内部簧片压变形，能承受一定程度的误操作冲击。

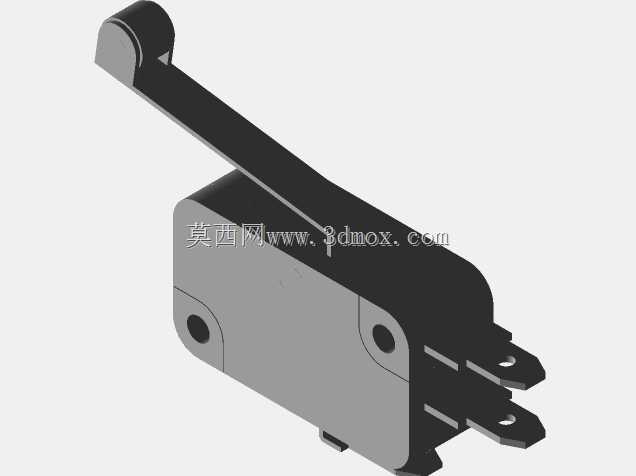

　　在不同的应用场景里，这款开关的安装方式也比较灵活，既可以直接用螺丝穿过安装孔固定在设备机架上，用来检测气缸的伸出到位、滑台的移动限位，也可以安装在家电的门盖位置，检测门盖是否关闭到位，还能配合小型的触发撞块用在小型输送线上，检测工件是否到达指定工位。需要注意的是，这类开关的触点载流量不大，一般用来通断控制回路的小电流信号，不能直接用来控制大功率负载的主回路，选型的时候要提前核对回路的电压电流参数，避免触点过载烧蚀。从建模的细节来看，壳体的分型面、摆杆的折弯角度、滚轮的装配间隙、接线端子的倒角都做了还原，能直接用来做设备的装配干涉检查，也能用来导出工程图做安装板的开孔设计，各个部件的装配公差都按照实际量产的尺寸做了预留，不会出现虚拟装配里能装、实际生产装不上的问题。滚轮的转动自由度也在模型里做了约束还原，做机构运动仿真的时候，可以模拟摆杆被压下、滚轮转动、触点触发的完整动作过程，方便设计人员在整机设计阶段就验证触发位置是否合理，提前调整开关的安装位置，避免后期样机调试时出现触发不灵敏或者提前触发的问题。
