金属外壳嵌入式开关电源结构设计

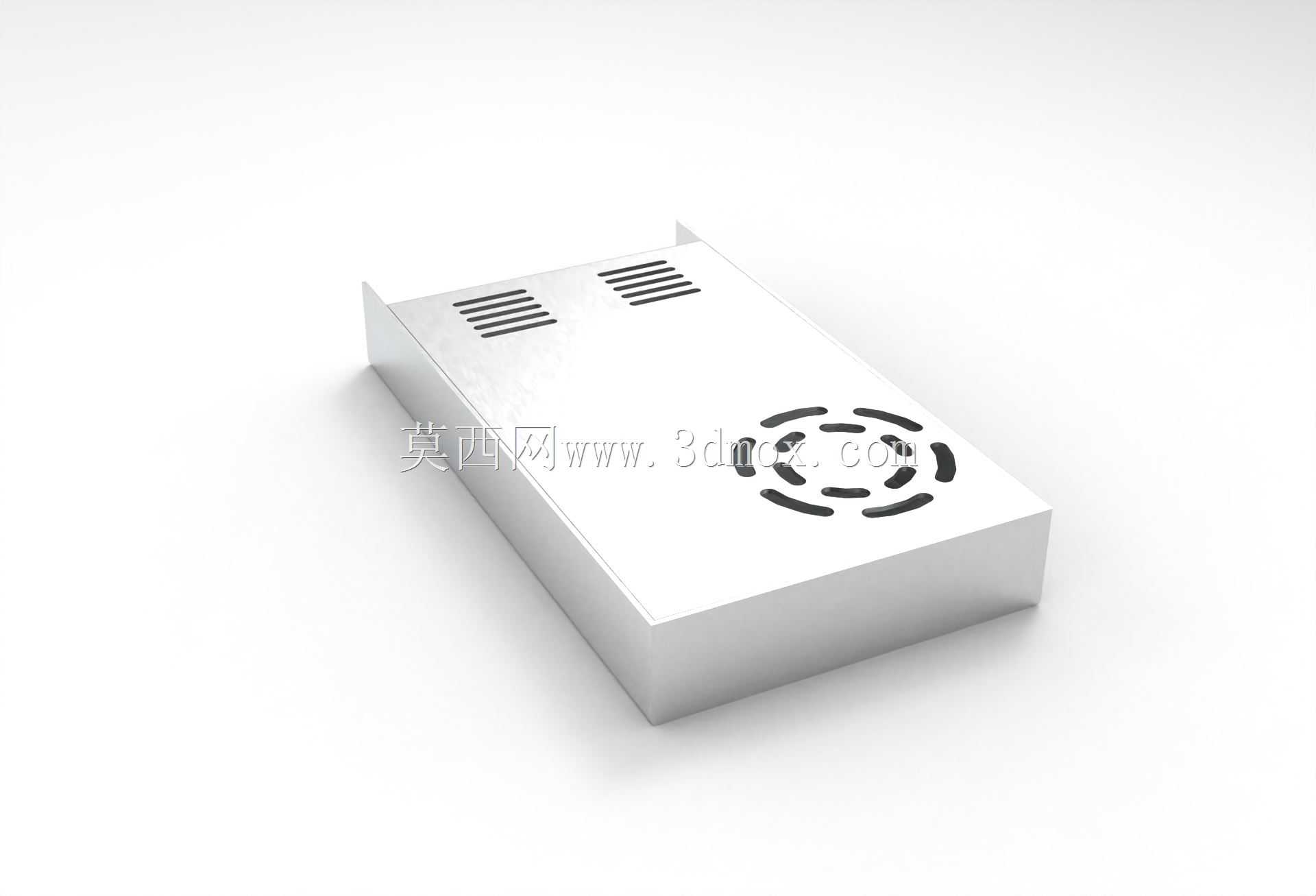

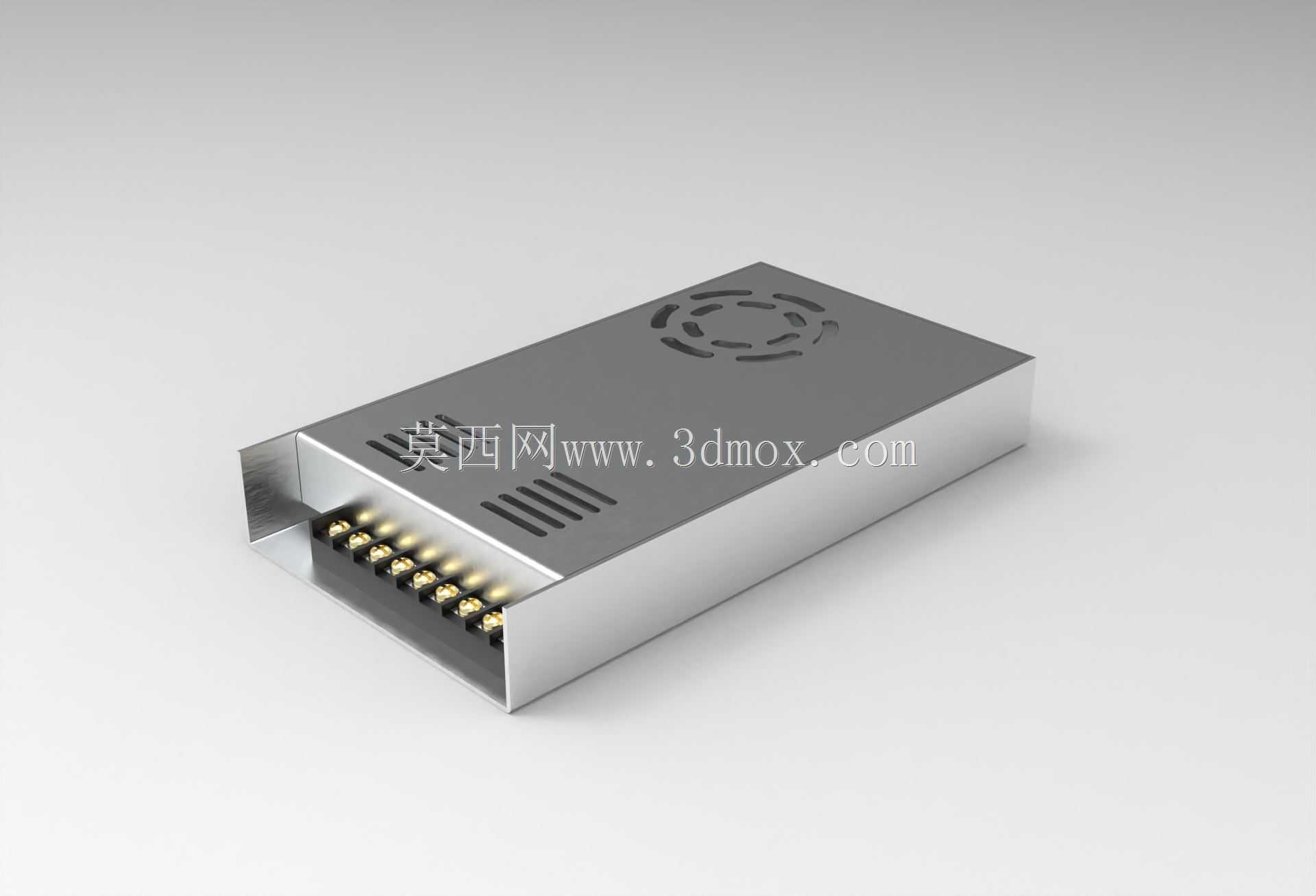

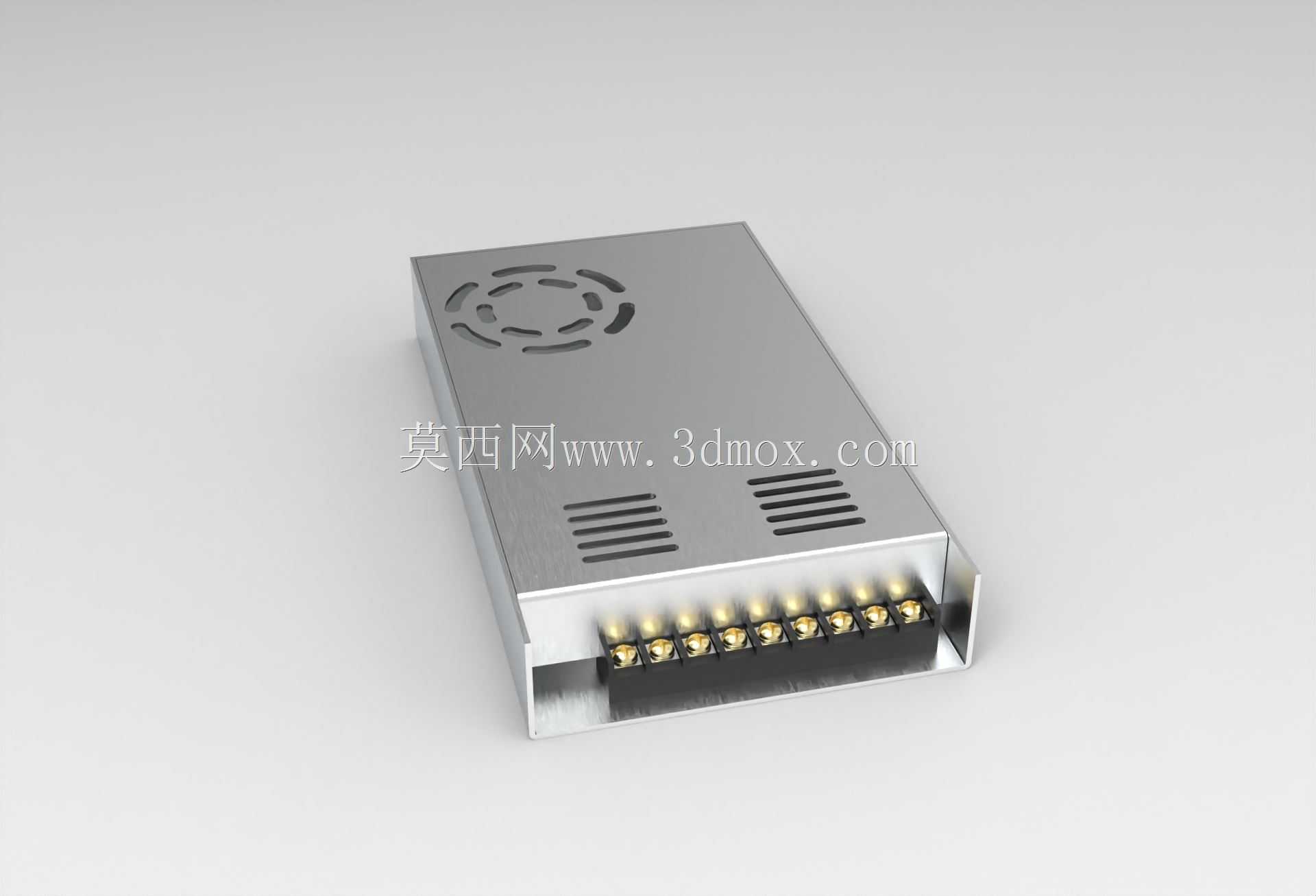

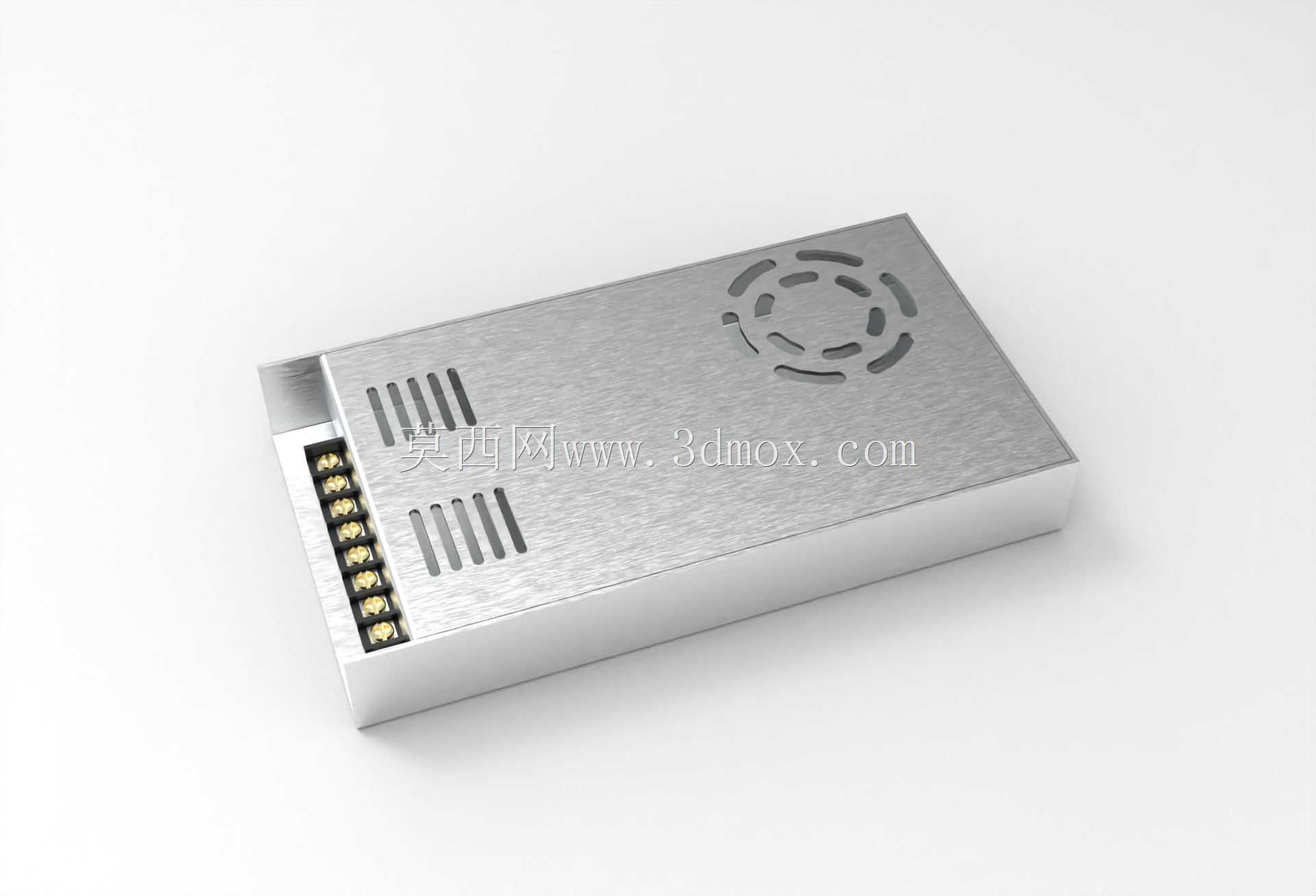

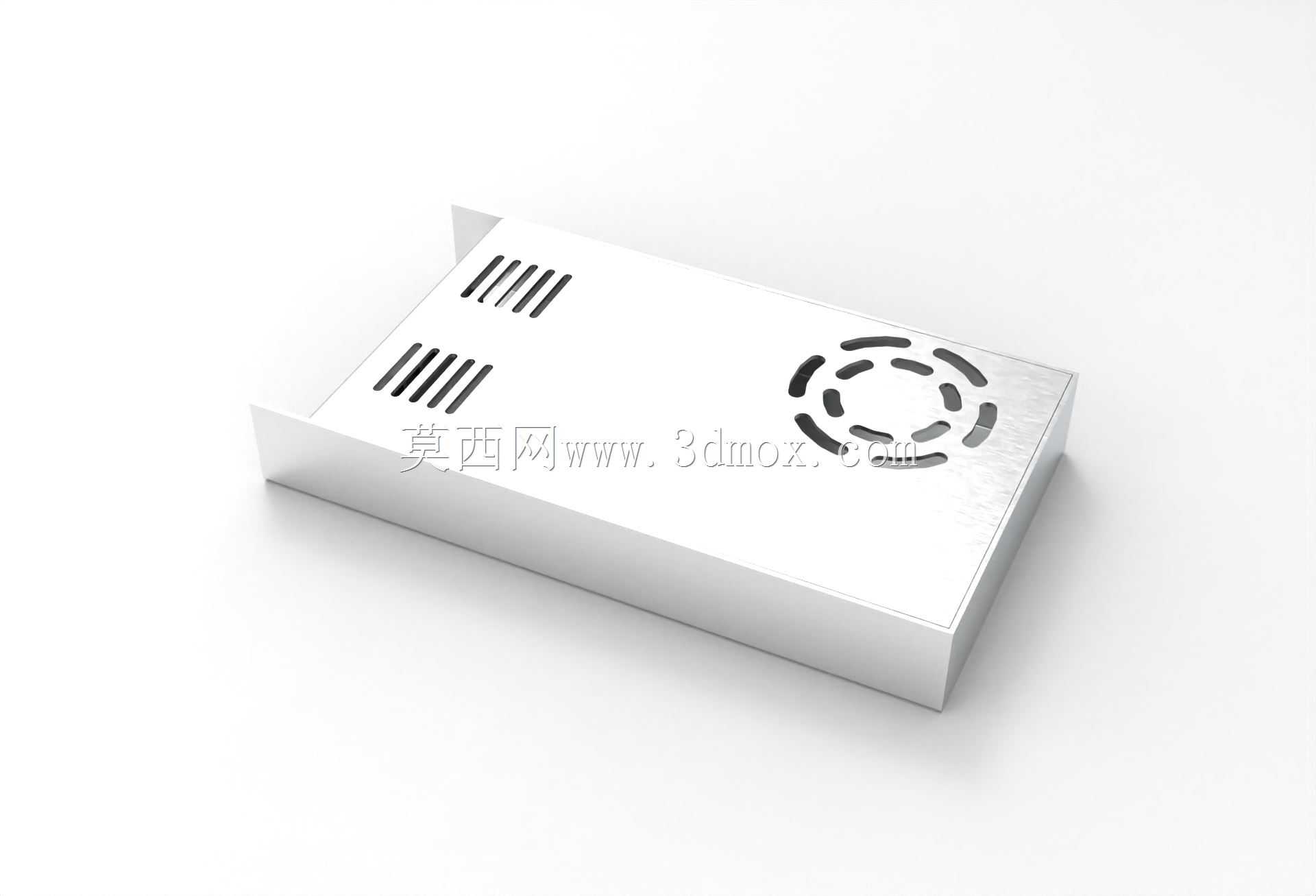

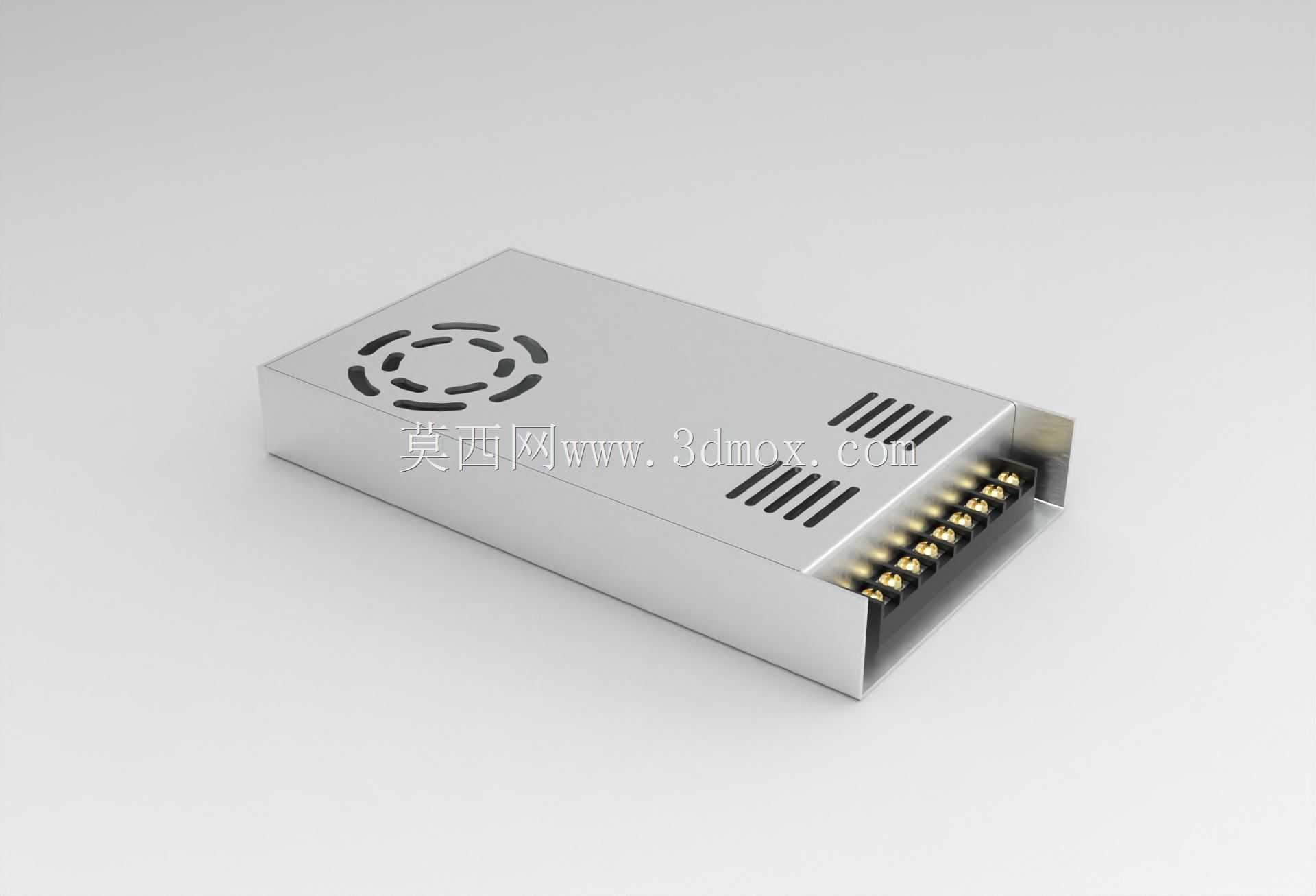

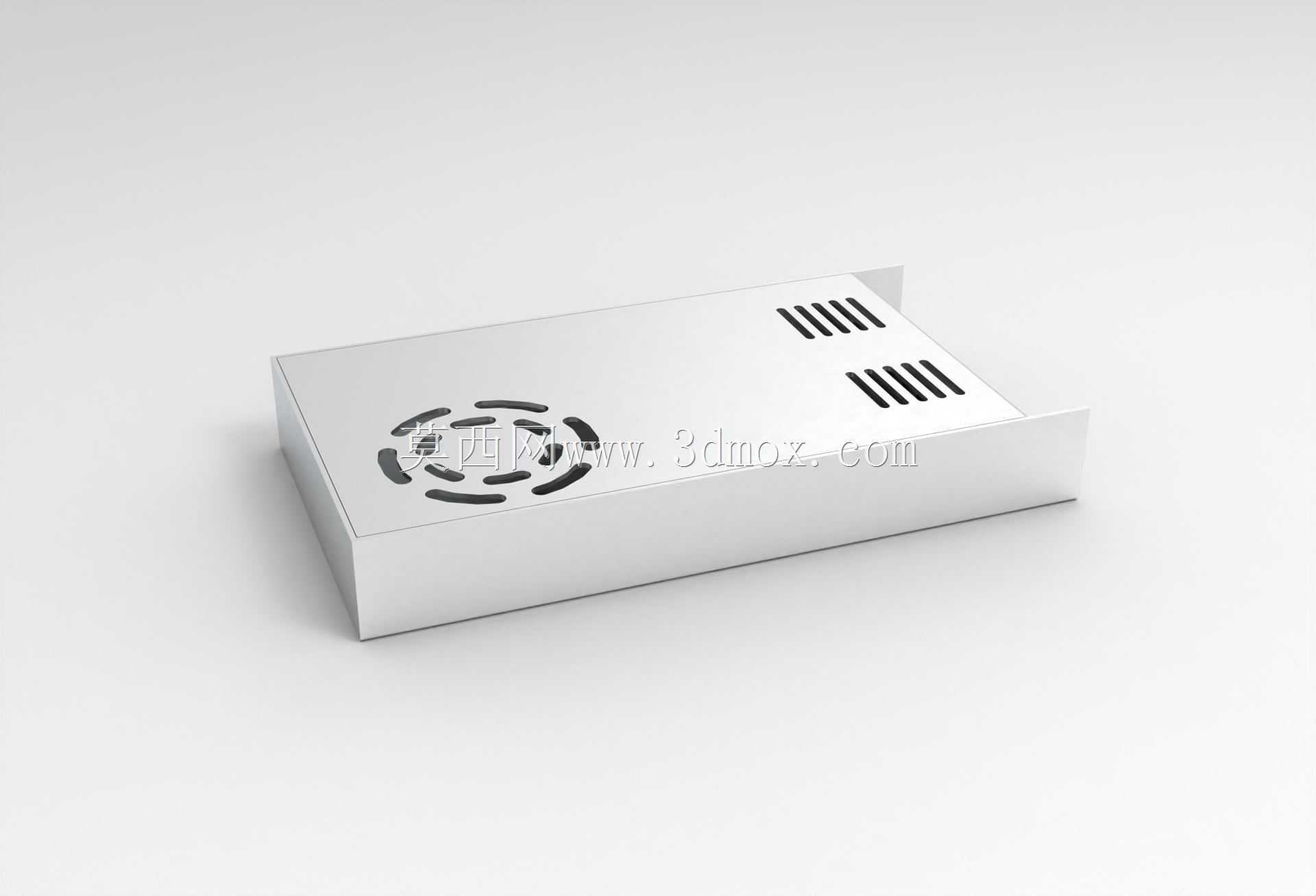

　　这款嵌入式供电单元的结构设计，首先围绕工业现场的紧凑安装需求展开，外壳采用一体弯折的金属板材成型，兼顾电磁屏蔽性能与结构强度，在多电磁干扰的工控柜内安装时，可有效阻隔外部杂波对内部供电回路的干扰，同时避免自身工作产生的电磁信号影响周边传感、控制元件的正常运行。外壳顶面开设的环形阵列散热孔，并非随意排布的装饰结构，而是结合内部功率器件的发热位置做的定向散热设计，孔位的开孔率经过匹配，既保证内部热量可通过自然对流快速散出，又不会因开孔过大降低外壳的结构防护能力，避免车间内的金属碎屑、浮尘大量落入壳体内部造成电路短路风险。前端伸出的多PIN接线端子排，采用镀金接触弹片设计，每一个接线位对应一路输出回路，端子的排布间距符合安规要求，

　　相邻回路之间保留足够的爬电距离，适配多股铜芯导线的压接安装，接线完成后导线的拉脱力可满足工业现场的振动工况要求，不会因设备长期运行的微幅振动出现接线松脱、接触不良的问题。壳体侧面的折边结构，是专门为嵌入式卡装设计的安装边界，安装时可直接卡入工控机柜、设备电控仓的预留开孔内，不需要额外设计复杂的固定支架，安装孔位的公差配合经过校核，可适配常规钣金机柜的开孔精度，降低现场安装的对位难度。从功能特性来看，这款供电单元主要用于为工业控制板卡、小型传感模块、通讯中继设备提供稳定的直流供电，内部的电路布局与外壳结构做了匹配设计，功率器件的安装位置紧贴外壳内壁，可通过金属壳体辅助散热，降低长时间满负载运行时的器件温升，延长整体使用寿命。

　　设计过程中优先考虑了现场维护的便捷性，外壳的固定螺丝采用统一规格，拆卸时不需要准备多种型号的工具，内部电路的模块化布局也可在出现故障时快速替换对应功能模块，减少设备停机维护的时间。外形尺寸的设定参考了行业内通用的嵌入式供电模块安装规范，长宽高的尺寸边界可兼容多数现有设备的电控仓预留空间，替换旧有同类型供电单元时不需要重新修改安装开孔，可直接适配替换。外壳表面采用磨砂氧化处理，既提升了金属外壳的抗锈蚀能力，也避免安装过程中表面留下划痕影响外观质感，边角位置做了小圆弧过渡处理，安装操作时不会划伤施工人员的手部，也不会刮伤周边的布线绝缘层。在结构强度校核阶段，针对外壳的承重、抗挤压能力做了验证，壳体可承受常规安装过程中的按压、

　　挤压不会出现形变，避免安装时外力传导至内部电路板造成元件虚焊、电路板开裂的问题。接线端子的位置突出于壳体前端，接线操作时不需要打开设备外壳，可直接在机柜正面完成接线、拆线操作，大幅提升现场布线的效率，端子旁预留的标识位可粘贴回路标识，方便后期运维时快速识别每一路输出的对应负载，减少线路排查的工作量。散热结构的设计同时考虑了不同安装朝向的散热效果，无论壳体水平安装还是垂直安装，散热孔的气流通道都不会被完全阻断，可保证不同安装姿态下的散热效率一致，不会因安装方向的问题导致内部积热。
