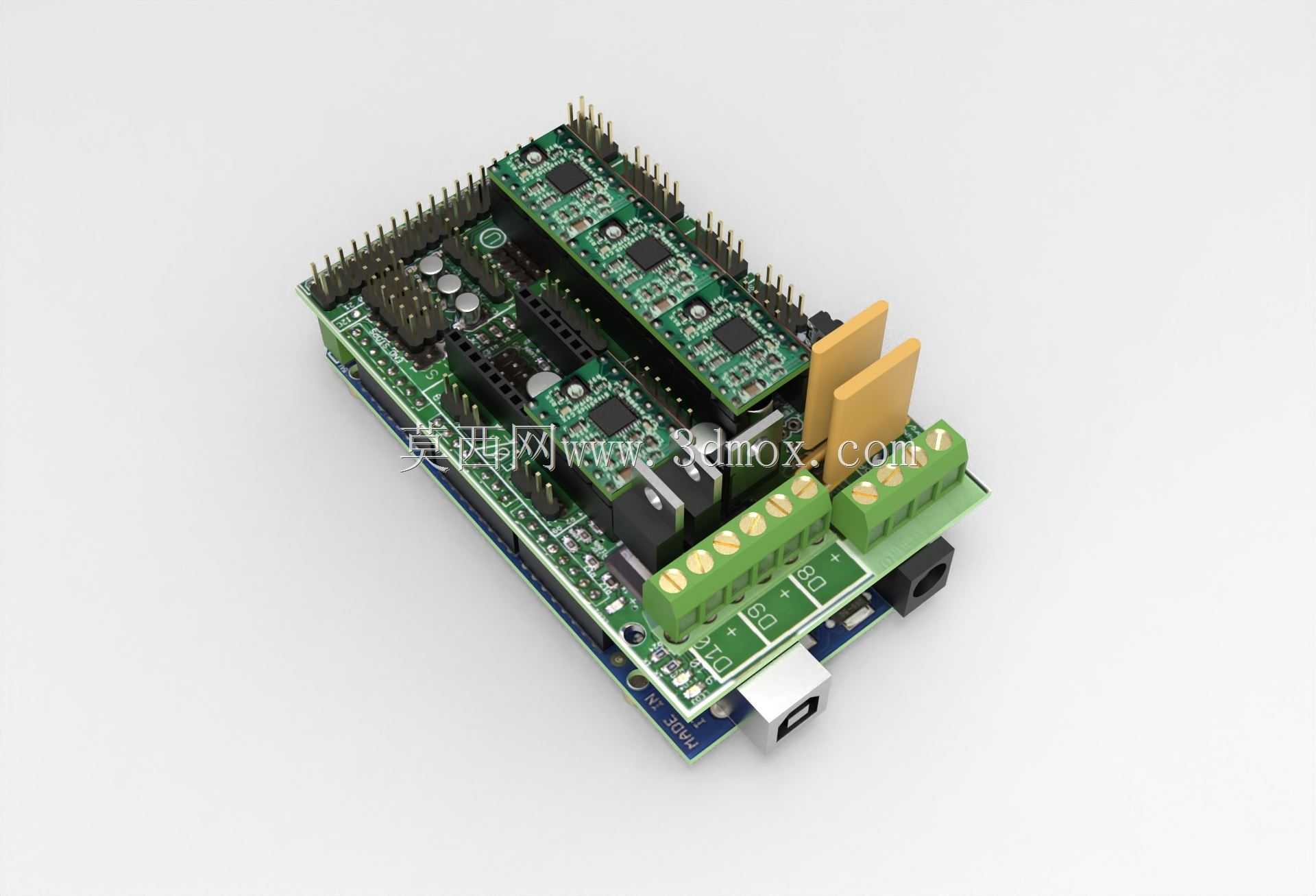

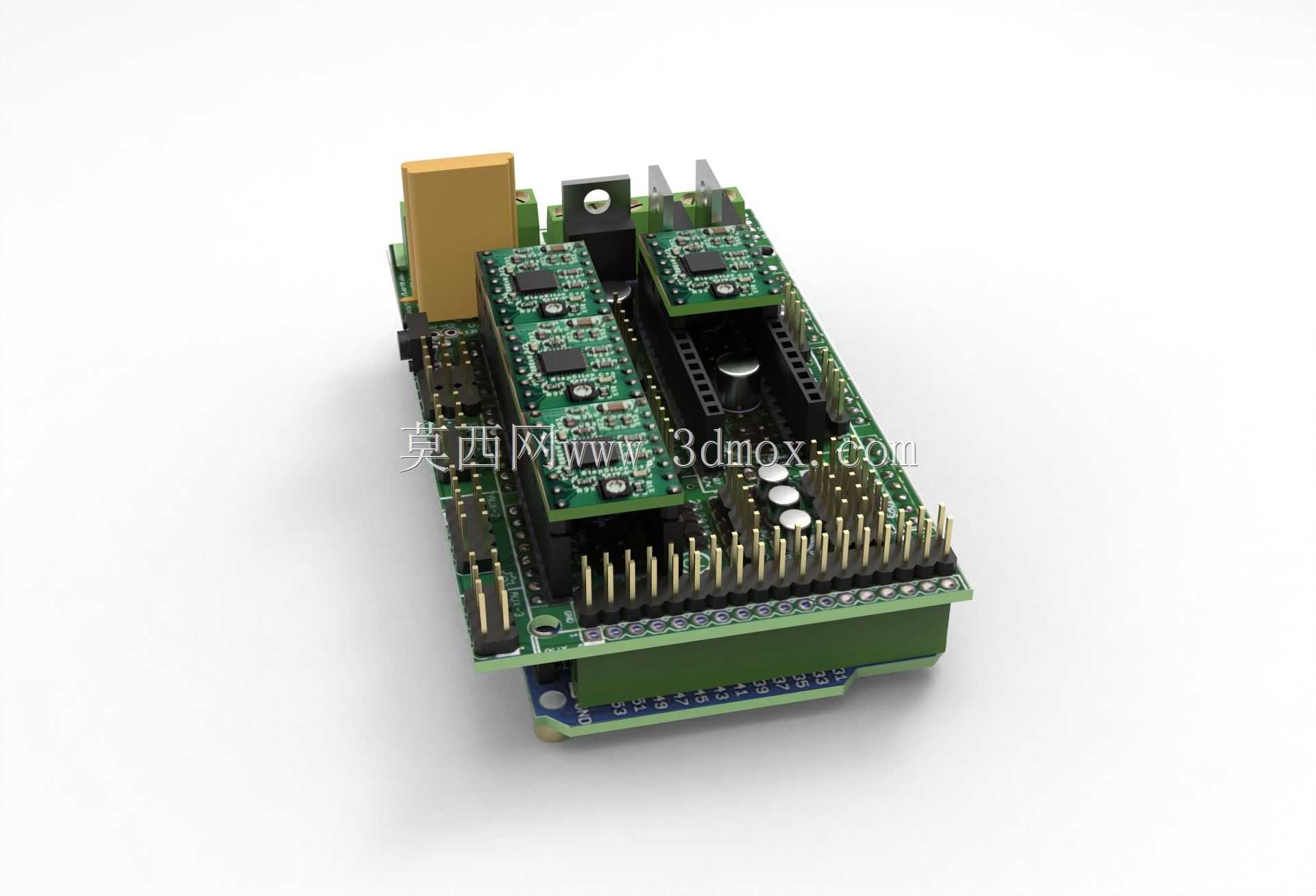

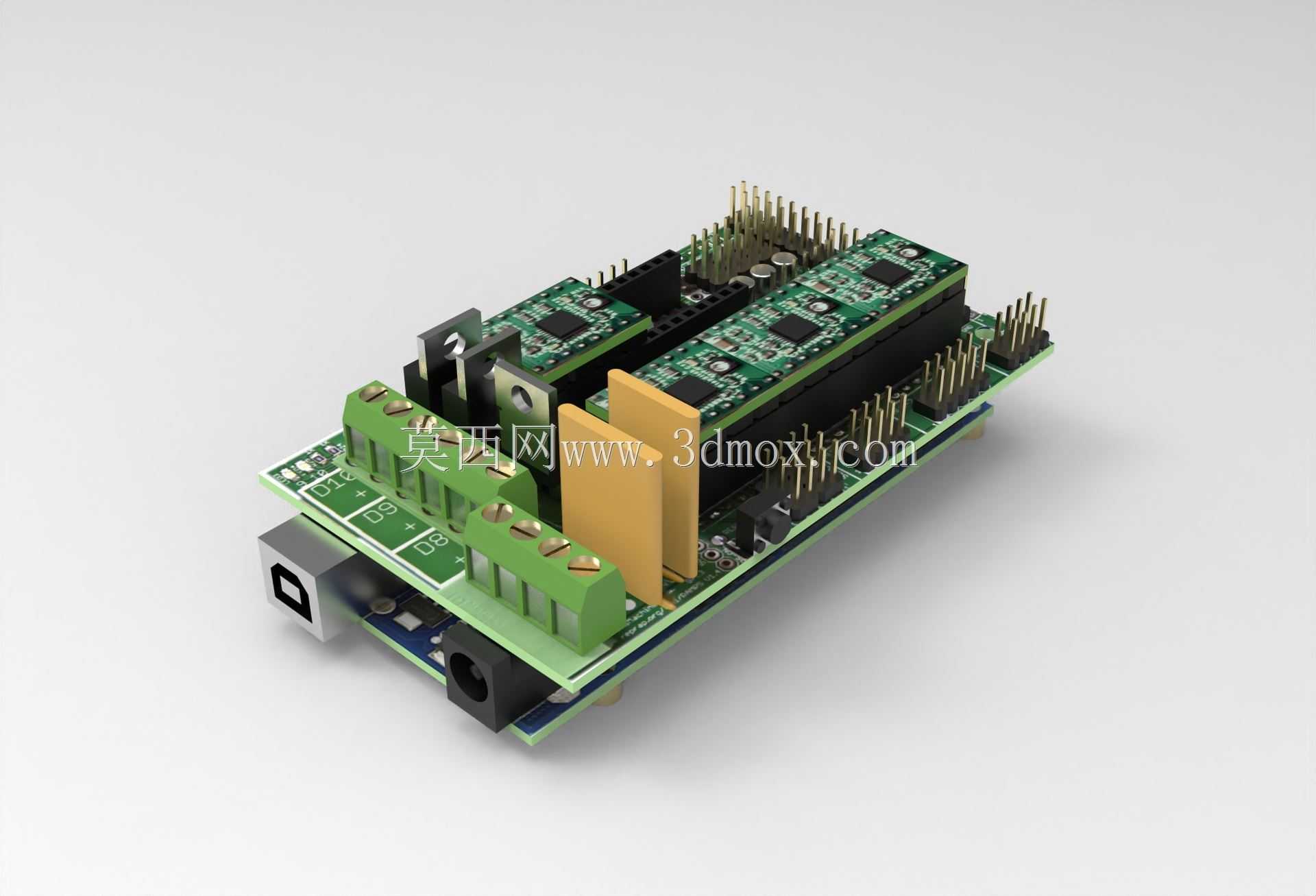

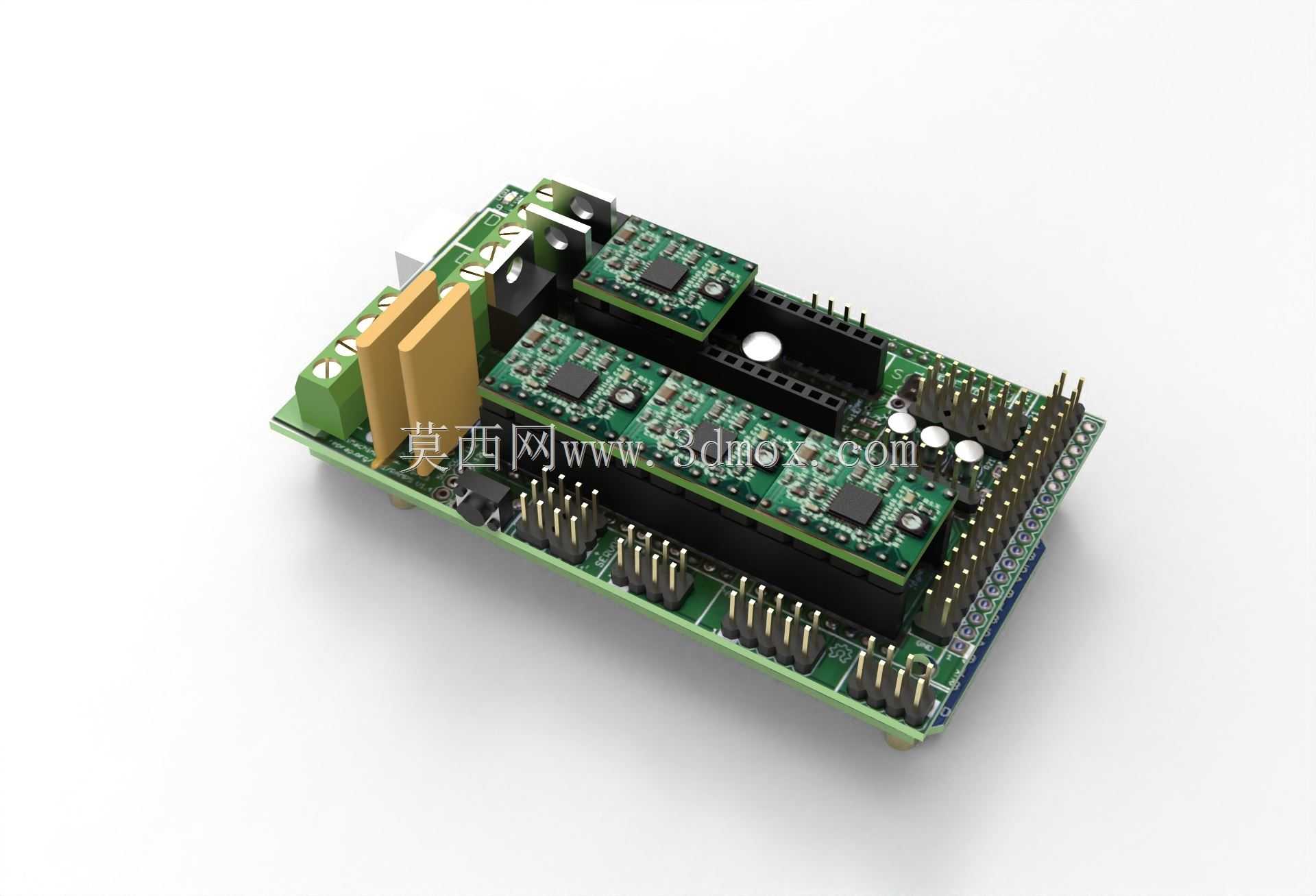

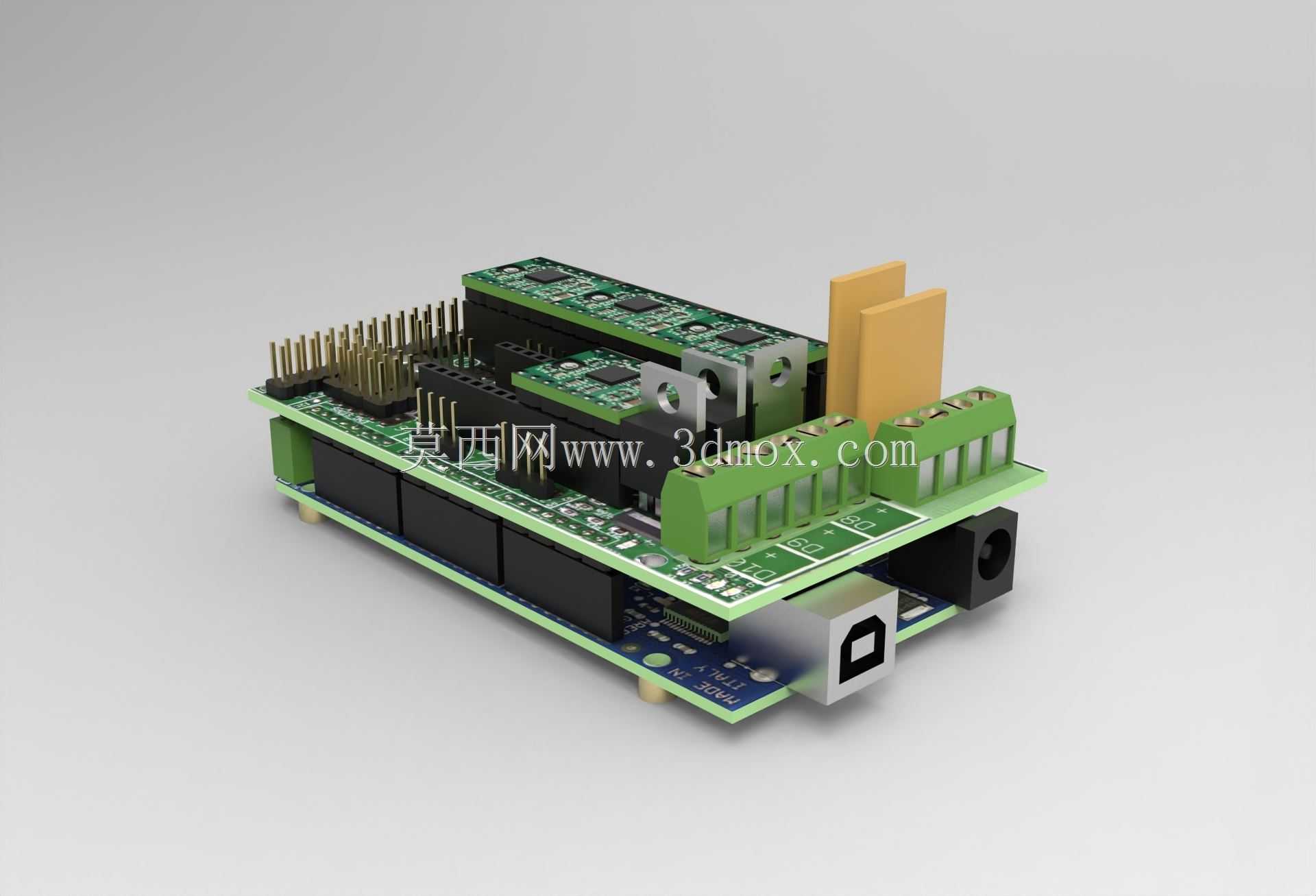

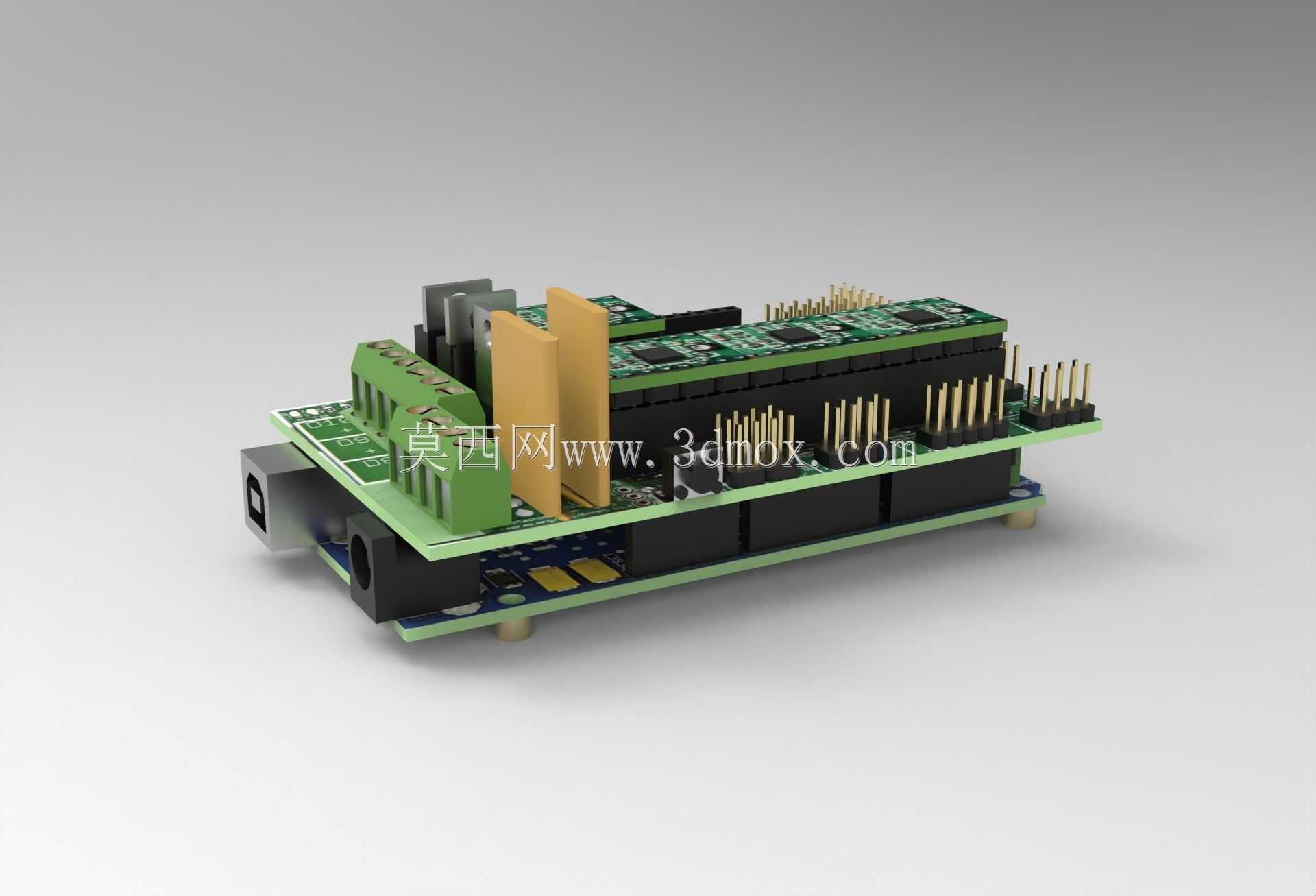

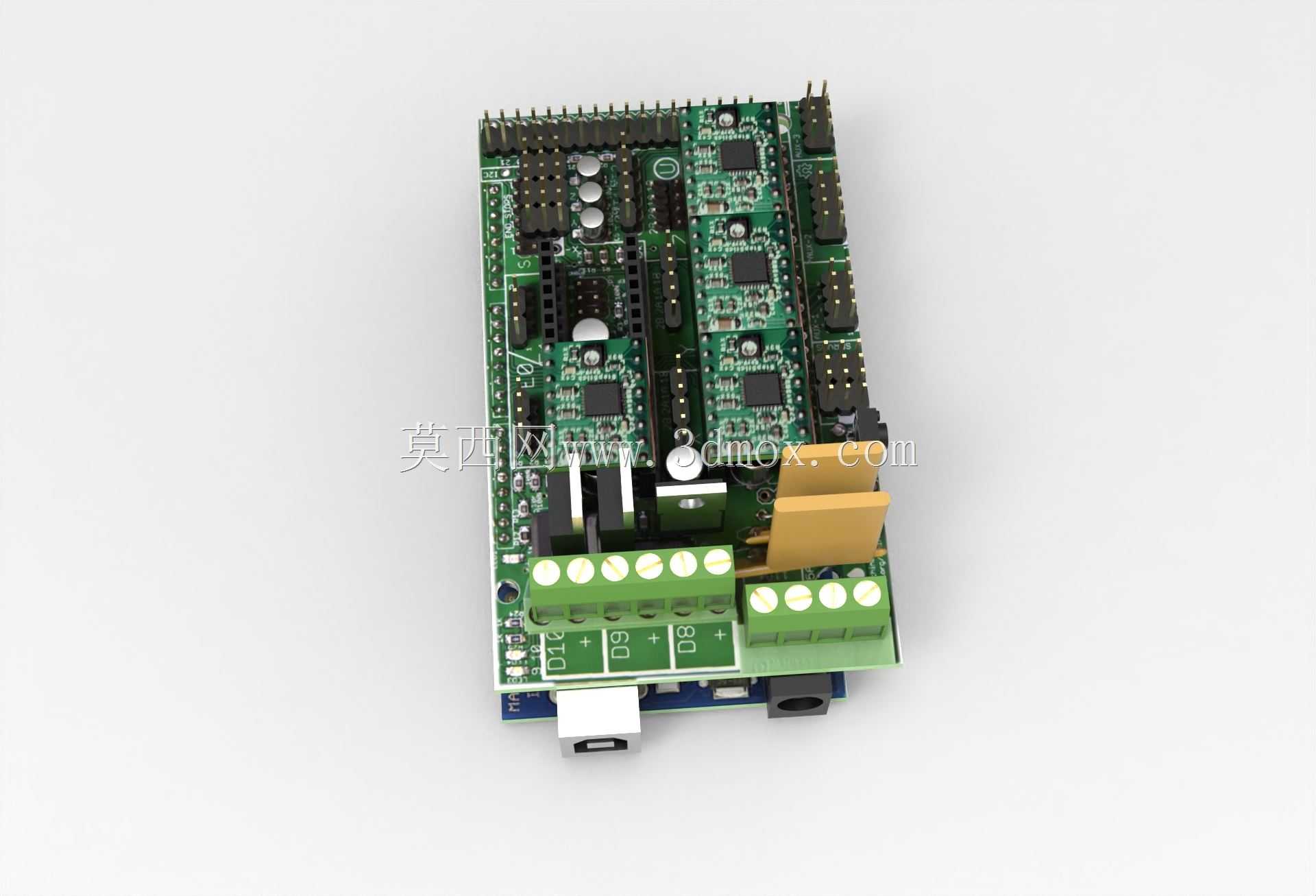

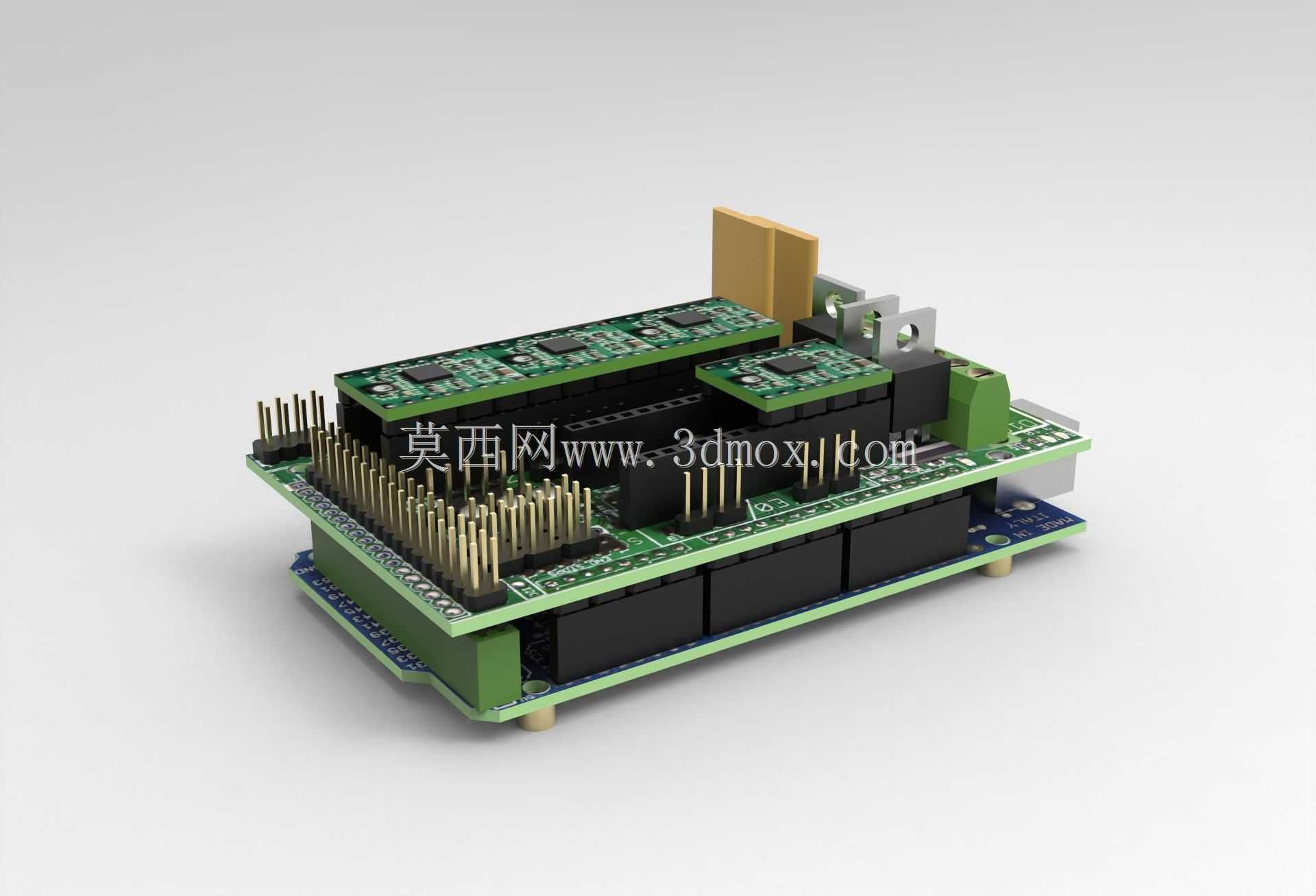

带坡道扩展结构的Mage2560控制板组件

　　该控制板组件的设计核心围绕嵌入式控制场景的扩展需求展开，在标准Mage2560主控板的基础上集成了1.4版本坡道扩展结构，主要面向小型自动化设备、桌面级数控装置、开源硬件开发项目的控制端搭建场景使用。从实际应用层面看，这类集成式控制板常被用于桌面3D打印设备的运动控制、小型雕刻机的轴系驱动、简易机械臂的动作逻辑管控，也可作为教学实验平台的核心控制载体，承接传感器信号采集、执行器指令下发、运动轨迹插补运算等核心功能。

　　设计过程中优先考虑了堆叠安装的空间兼容性，坡道扩展结构采用层叠式接插件与主控板实现电气连接，无需额外飞线即可完成引脚的全引出，扩展板上预留的多组接线端子采用绿色栅栏式设计，可直接接入外部步进电机驱动模块、限位开关、温度传感器、加热元件等外设，端子旁预留了清晰的丝印标识，现场接线时无需反复查阅引脚定义手册，能有效降低装配接线的出错概率。板载的USB接口采用卧式B型接口设计，安装后接口端面与板边齐平，不会与上层扩展结构产生空间干涉，配套的直流电源接口采用同轴圆孔插座，支持宽电压直流输入，可适配多数工业现场常用的24V以内直流供电场景。

　　从安装边界来看，整板采用标准板卡安装孔位布局，四个角位的固定孔孔径适配M3规格的铜柱或螺丝，可直接固定在标准型材框架的安装平面上，层叠后的整体板高控制在合理范围内，不会占用过多的设备内部安装空间，板上的高元件件如电解电容、接插件、驱动模块插座均做了高度统一规划，避免堆叠后出现元件顶触的问题。扩展板上预留的驱动模块插槽采用标准间距设计，可直接插入适配的步进电机驱动板，插槽旁设置的跳线针可灵活配置电机驱动的细分参数与电流档位，无需改动硬件焊接即可完成驱动参数的适配调整。

　　功能层面，该集成结构将主控板的IO引脚通过坡道结构全量引出至扩展板的接线端，同时在扩展板上集成了必要的信号保护电路，外部接入的开关量信号会经过限流、滤波处理后再传入主控引脚，可有效降低现场干扰导致的主控误动作风险。板上设置的多组电源指示灯、状态指示灯可直观反馈供电状态、主控运行状态与各通道的信号通断状态，现场调试时可通过指示灯状态快速排查接线故障与供电异常。考虑到实际使用中的散热需求，板上的功率元件预留了足够的铺铜散热面积，大电流走线路径做了加宽处理，长时间带载运行时不会出现线路过热压降过大的问题。

　　在结构细节处理上，接插件的选型充分考虑了现场接线的操作空间，栅栏式端子的接线螺丝朝向板件外侧，接线时无需拆卸上层结构即可完成导线的压接固定，板边的走线均做了圆角处理，避免生产装配过程中板边毛刺划伤操作人员或导线绝缘层。整个组件的层叠定位依靠接插件的插拔力与四角的固定铜柱共同实现，抗振动性能可满足多数桌面级设备与小型工业装置的使用要求，不会因为设备运行中的轻微振动出现接插件松脱接触不良的问题。
