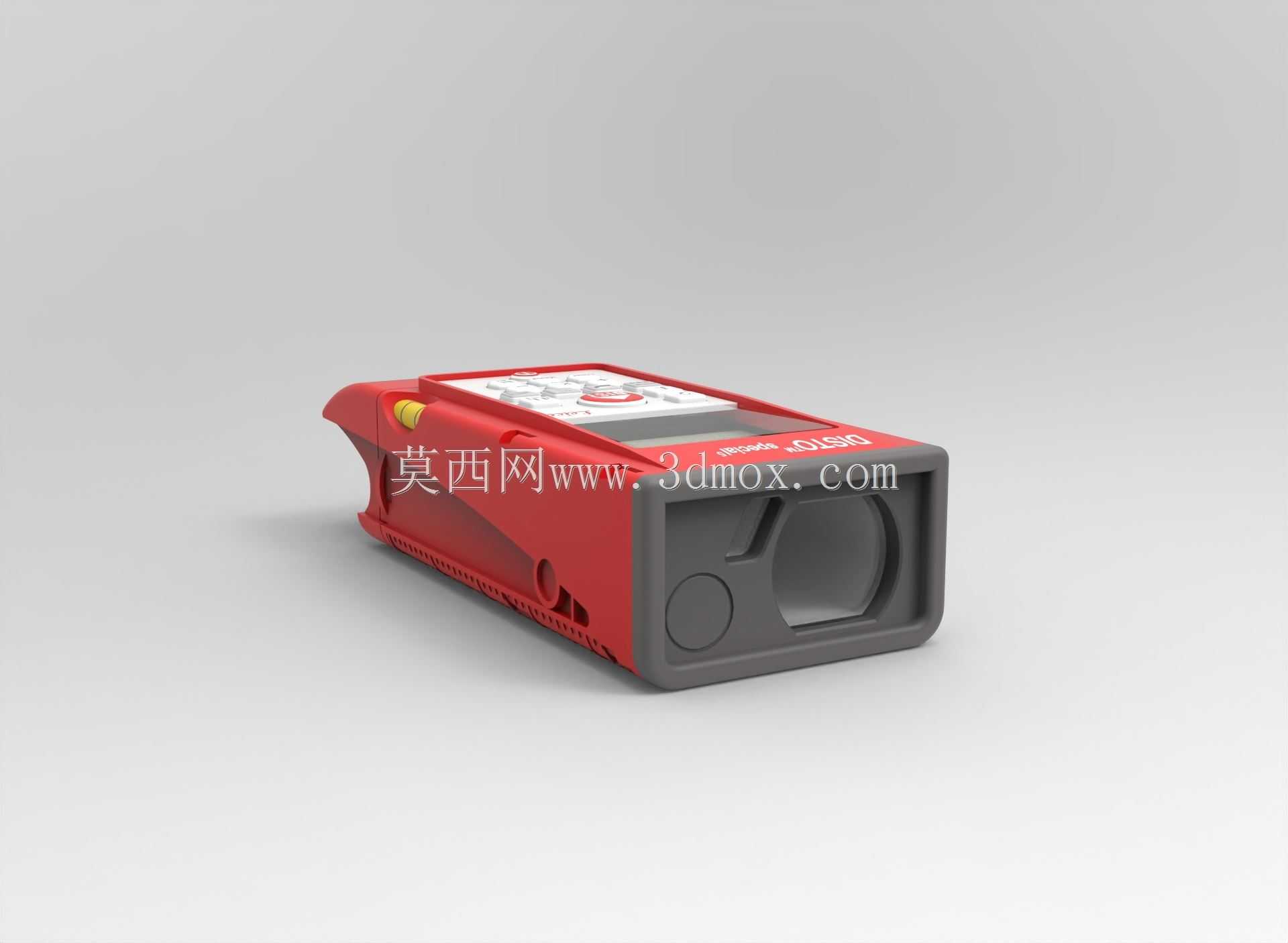

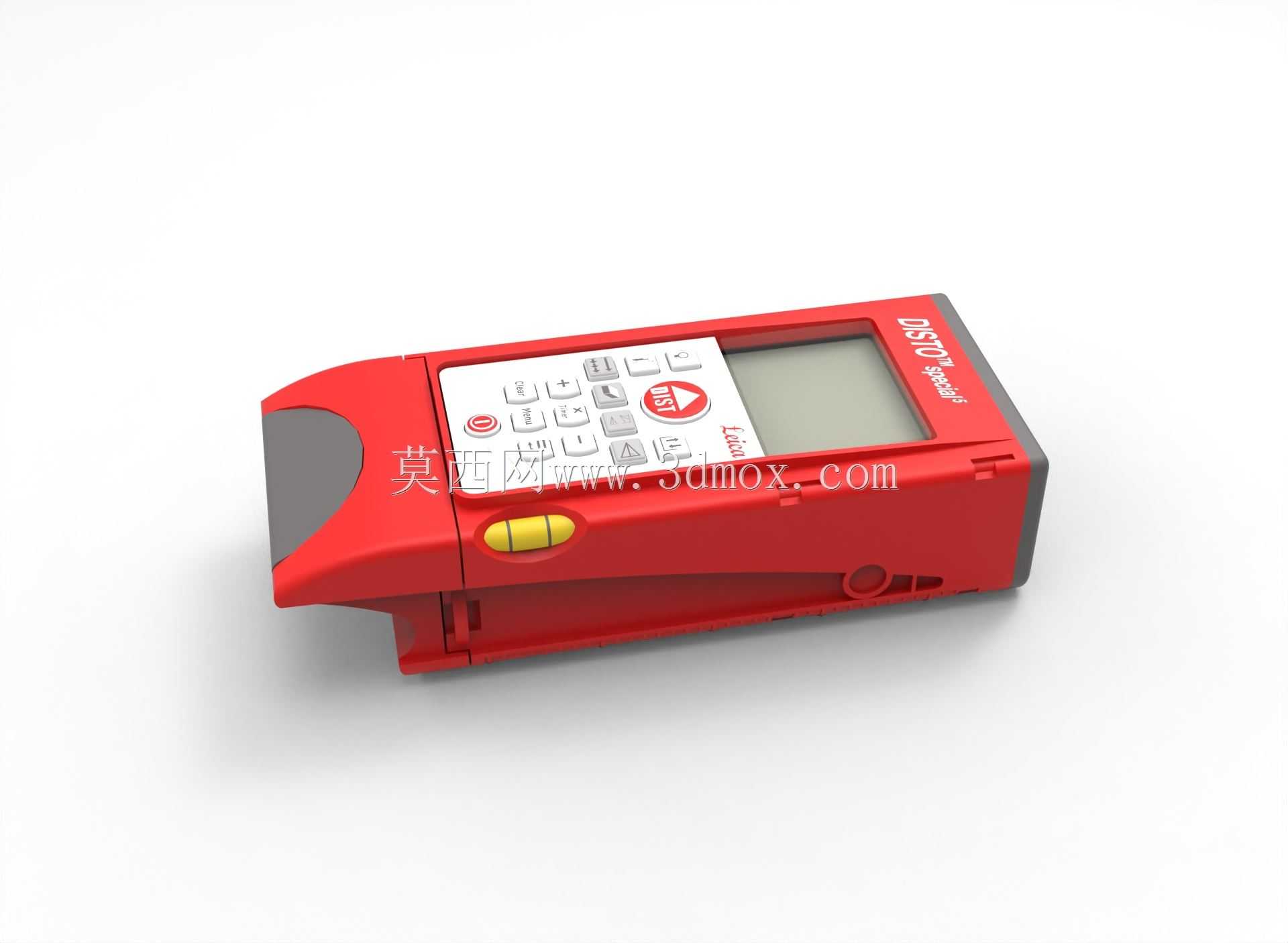

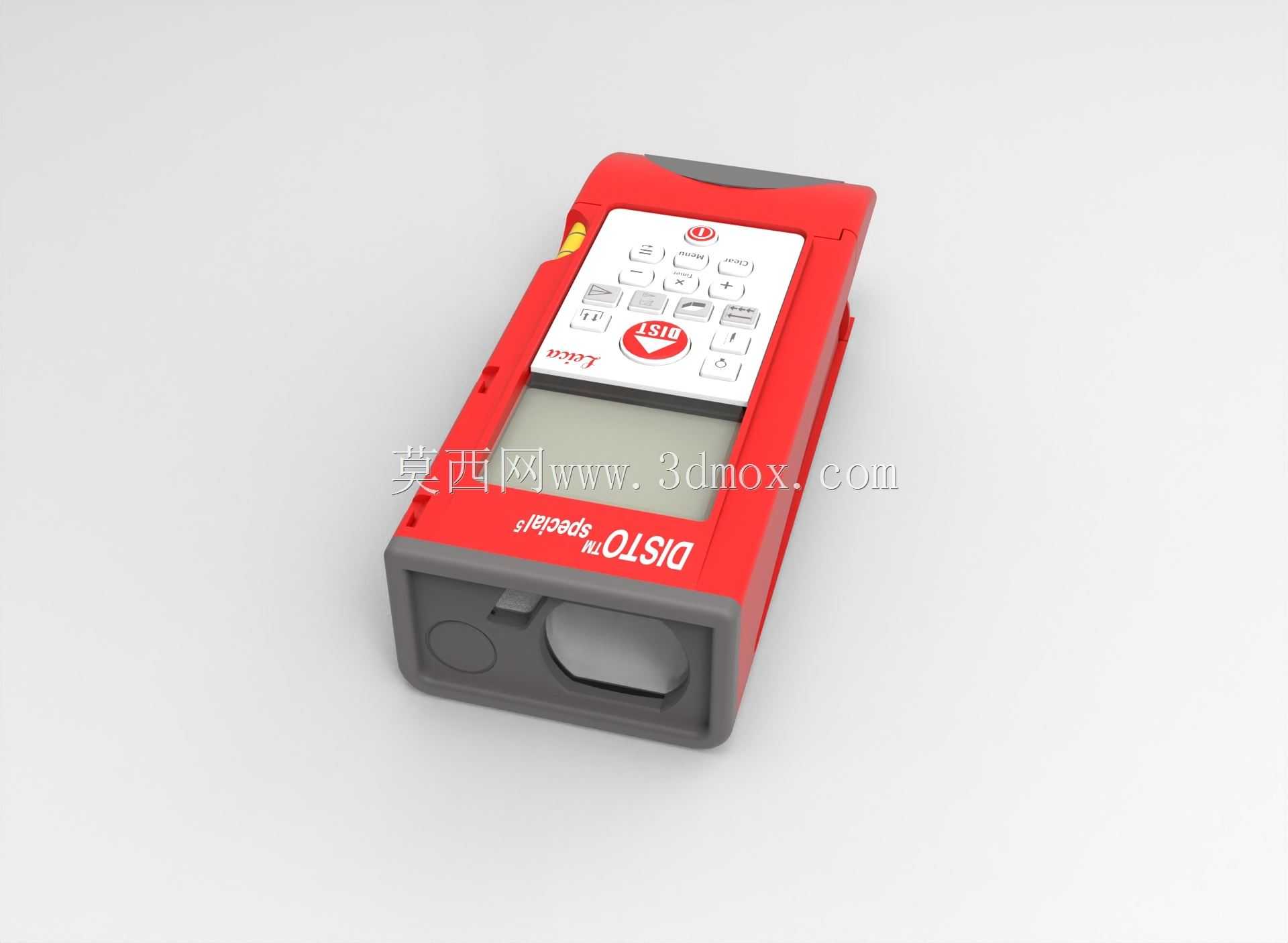

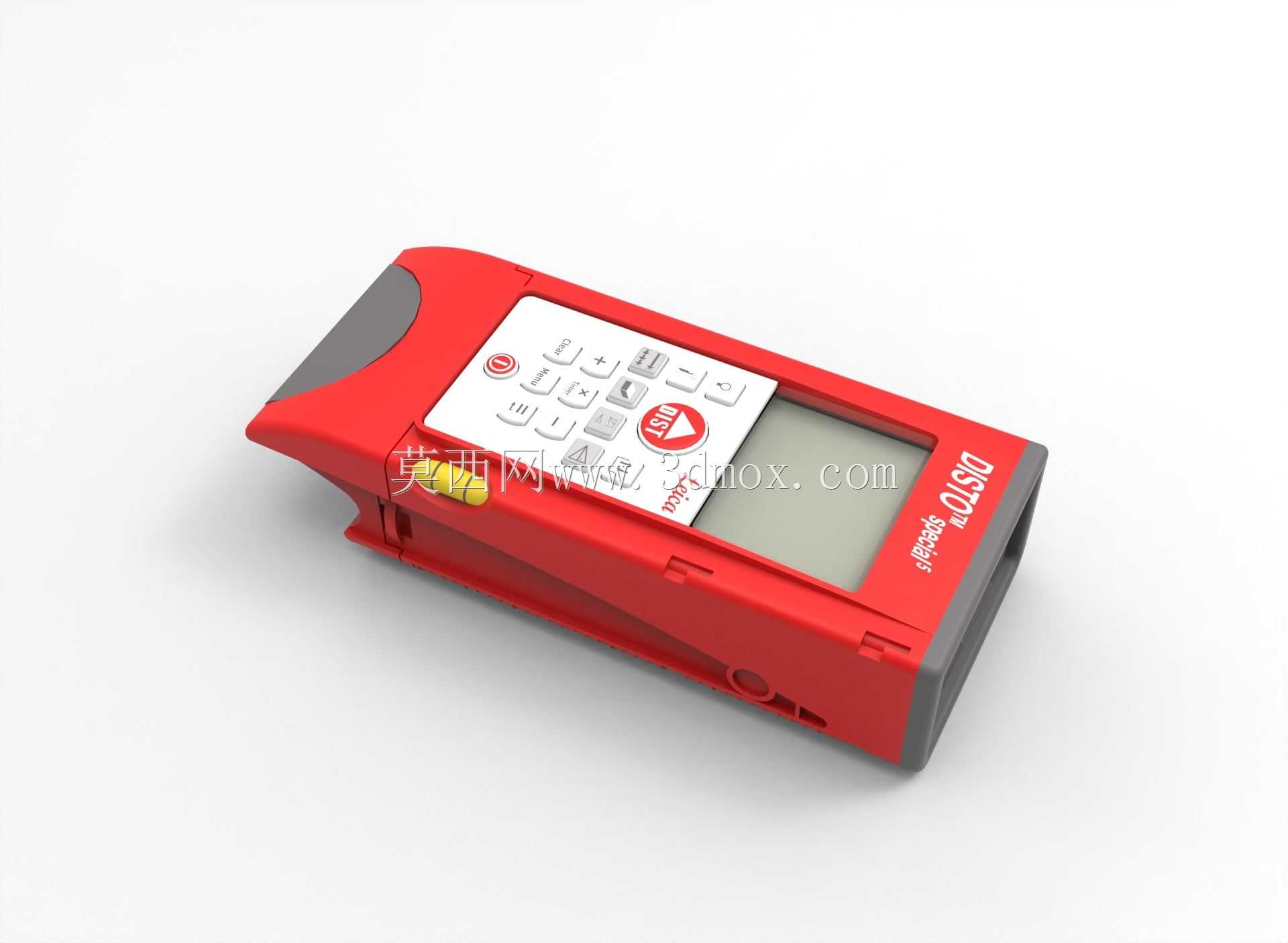

　　在建筑施工、室内装修、房产测绘、工业设备安装等现场作业场景里，手持激光测距设备早已替代传统钢卷尺，成为一线作业人员随身配备的核心测量工具，本次呈现的这款手持测距设备结构，完全围绕现场单手操作的实际需求展开设计。从实际使用逻辑出发，设备的握持区域做了贴合手掌虎口弧度的收腰处理，机身主体采用红灰双色硬质工程塑料壳体，握持侧的灰色防滑区域做了细微的磨砂纹理处理，即便作业人员手部沾有粉尘、少量水渍，也能稳定握持设备，不会出现滑脱风险。设备正面的功能按键区域做了凸起式分区设计，不同功能的按键通过大小、表面纹理做区分，常用的测量触发键设置在拇指自然落点的位置，作业人员单手握持时无需调整手位即可触发测量，按键的触发行程设置在1.2mm左右，

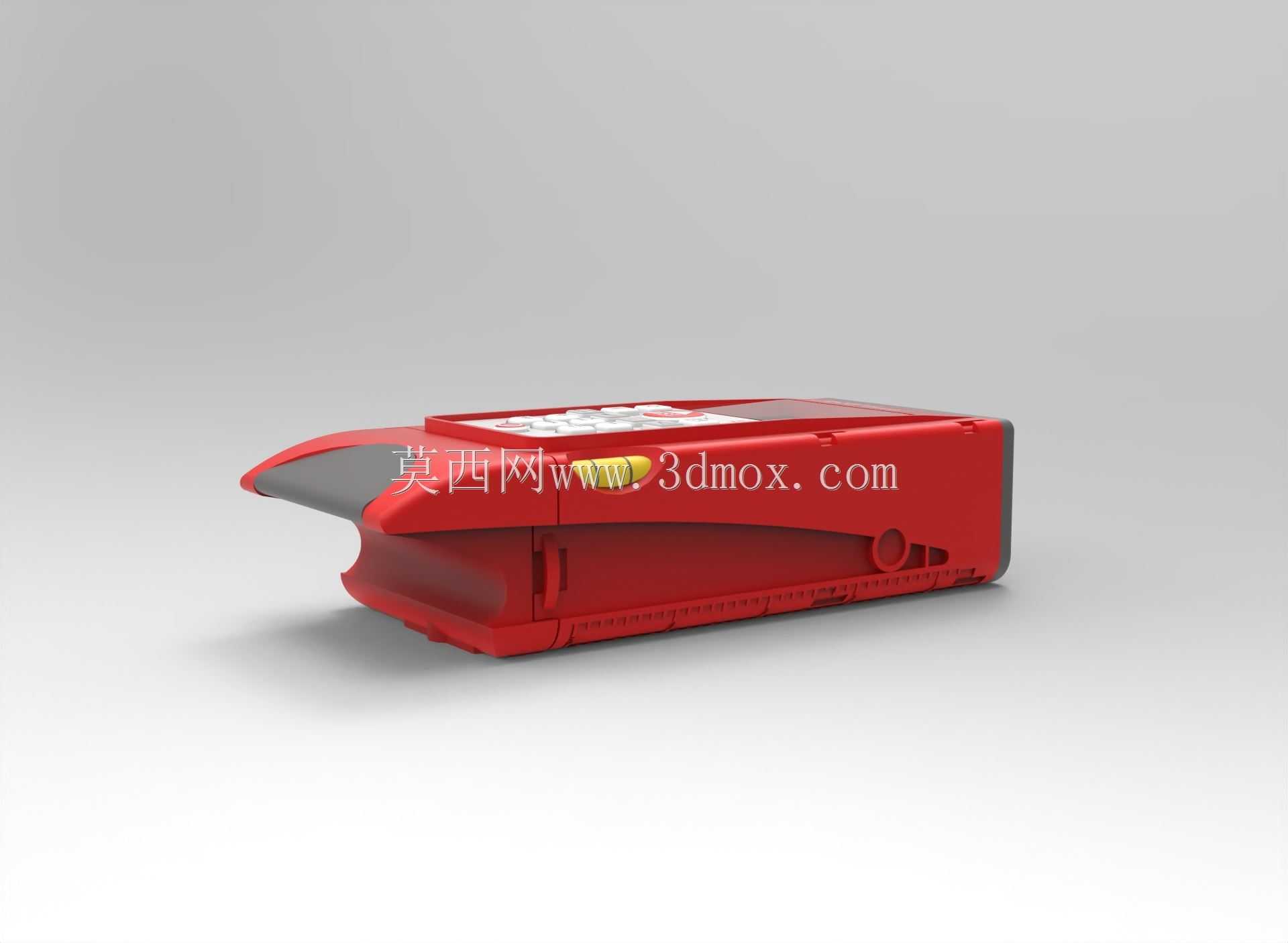

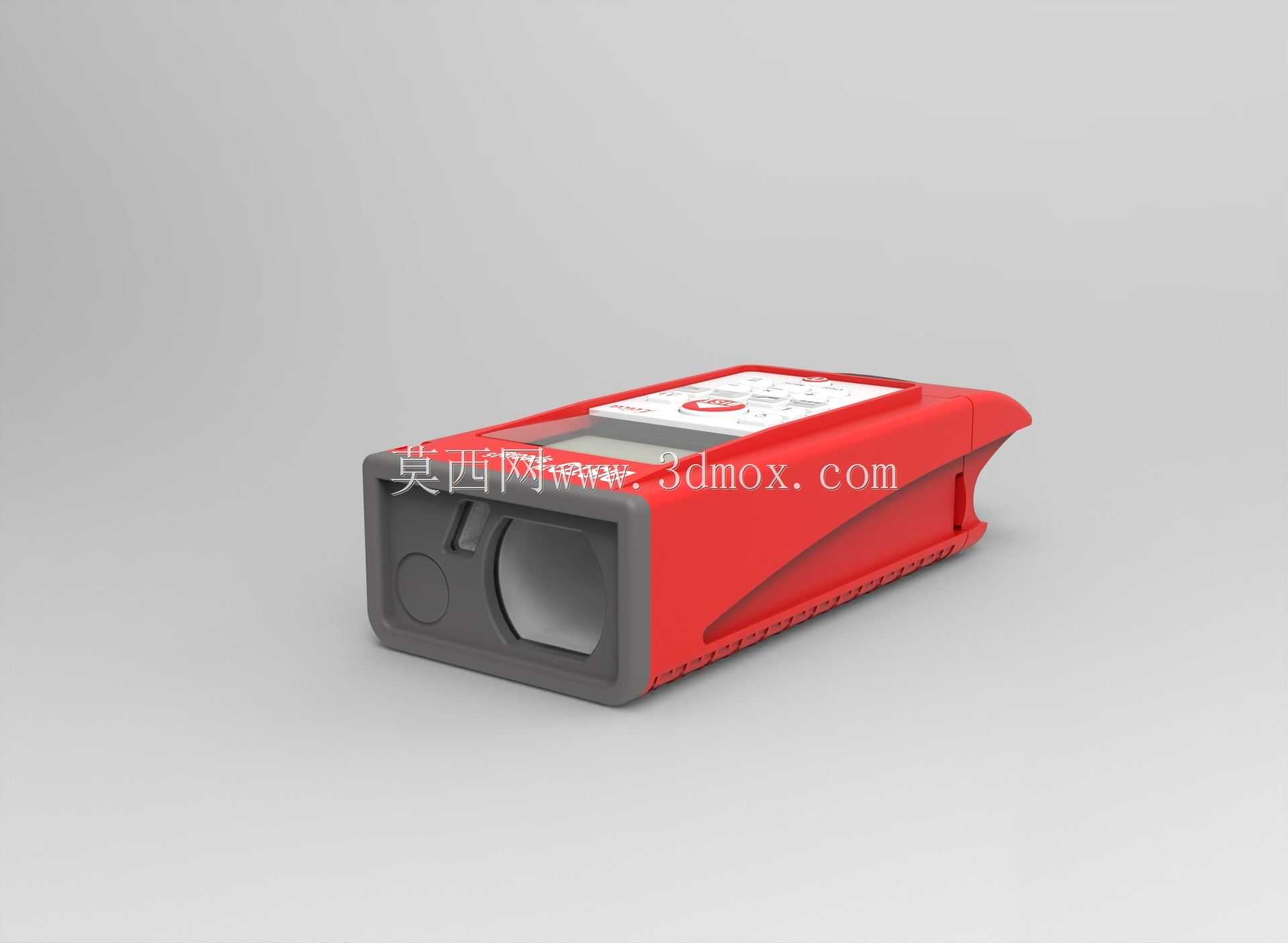

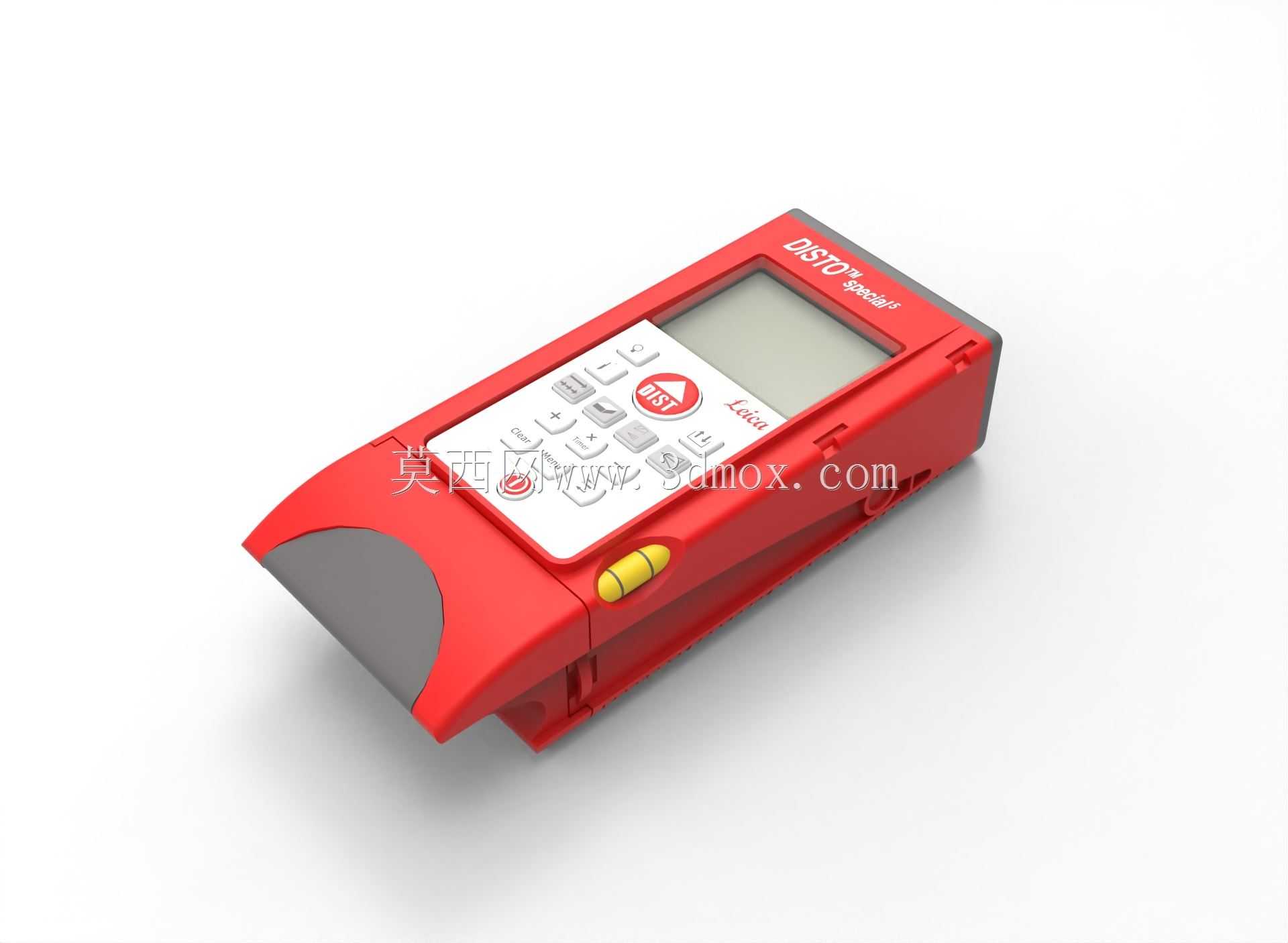

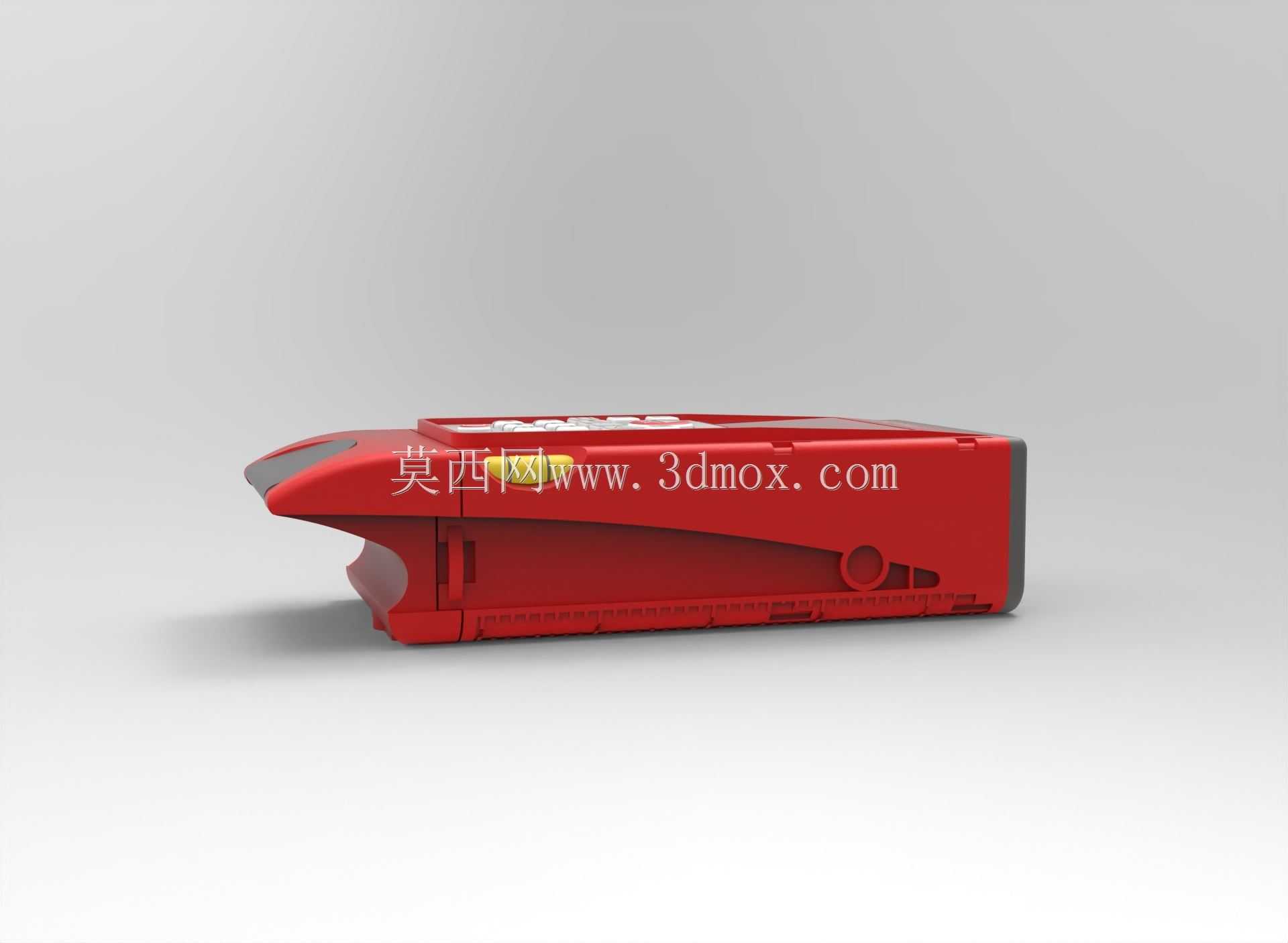

　　触发反馈清晰，戴薄款劳保手套操作时也能准确识别按键动作，不会出现误触。设备顶部的激光发射与接收窗口做了内凹式防护设计，窗口边缘高出光学镜片0.8mm，即便设备不慎从1.2米高度跌落到水泥地面，突出的壳体边缘会先接触地面，避免光学镜片直接磕碰刮花，影响测量精度。机身侧面设置了黄色的功能切换拨键，拨键的阻尼感经过调校，拨动时的段落感清晰，可快速切换单次测量、连续测量、面积计算、体积计算、勾股测量等不同工作模式，拨键位置刚好在食指自然握持的落点区域，切换模式时无需挪动握持手的位置。设备正面上方的液晶显示屏做了轻微的仰角设计，当作业人员正常站立握持设备时，视线与屏幕形成最佳观测角度，无需刻意翻转手腕即可清晰读取测量数值，

　　屏幕表面覆盖了防刮花的透明PC面板，同时做了防眩光处理，在户外强光环境下也能清晰显示读数，不会因为光线反射出现看不清数值的问题。从结构设计的内部布局来看，设备的电池仓设置在机身尾部，采用卡扣式仓盖设计，更换电池时无需借助额外工具，徒手即可打开仓盖，仓盖与机身之间设置了橡胶密封胶条，可阻挡日常使用中的粉尘、飞溅水渍进入设备内部，满足IP54级别的防护要求，适配工地、车间等复杂作业环境。设备的整体外形尺寸控制在120mm55mm28mm范围内，可轻松放入工装裤的侧袋或者工具包的隔层中，随身携带不会产生明显的坠重感，机身净重控制在150g以内，长时间单手握持作业也不会出现手部酸胀的问题。在结构强度设计上，

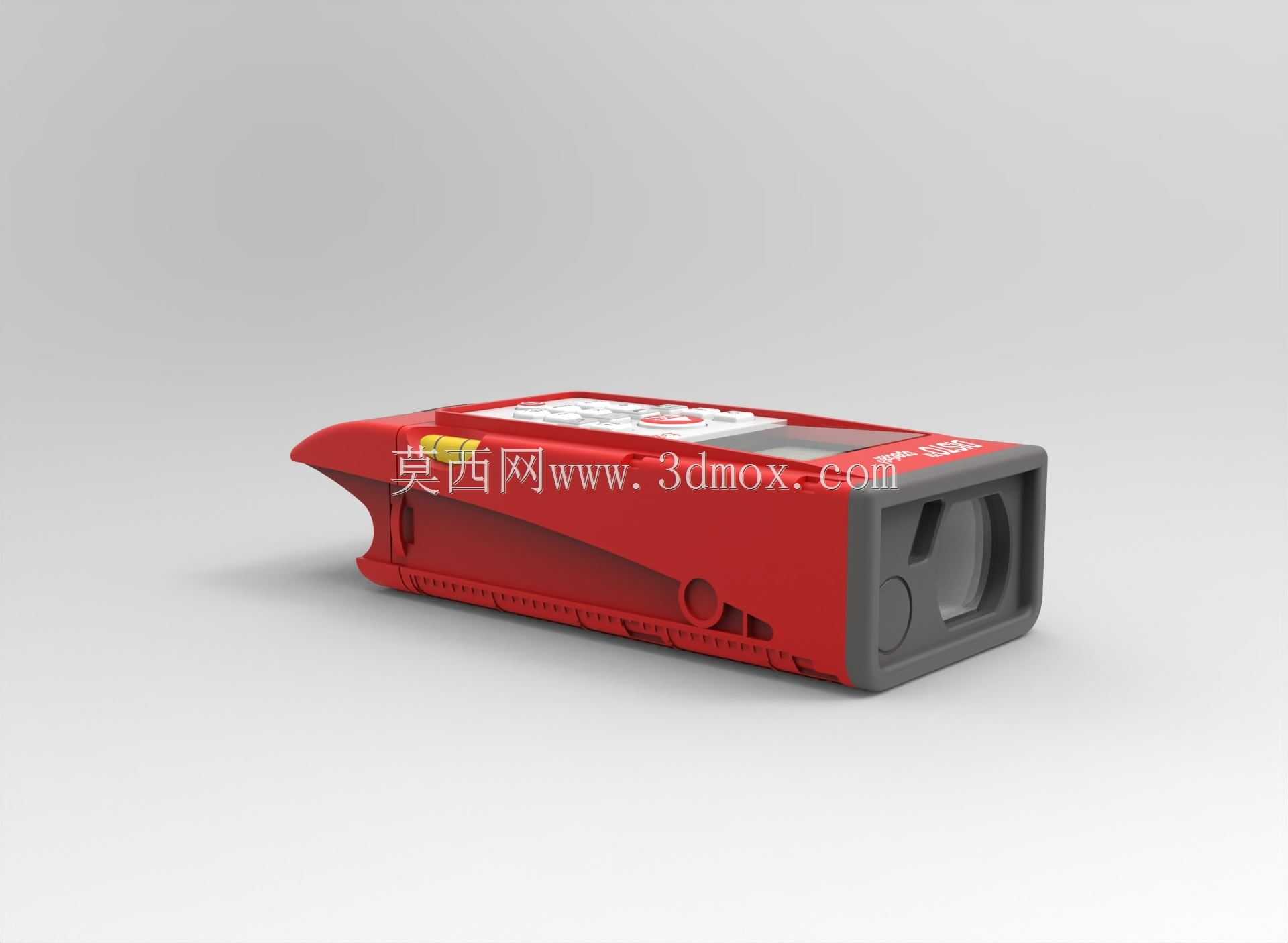

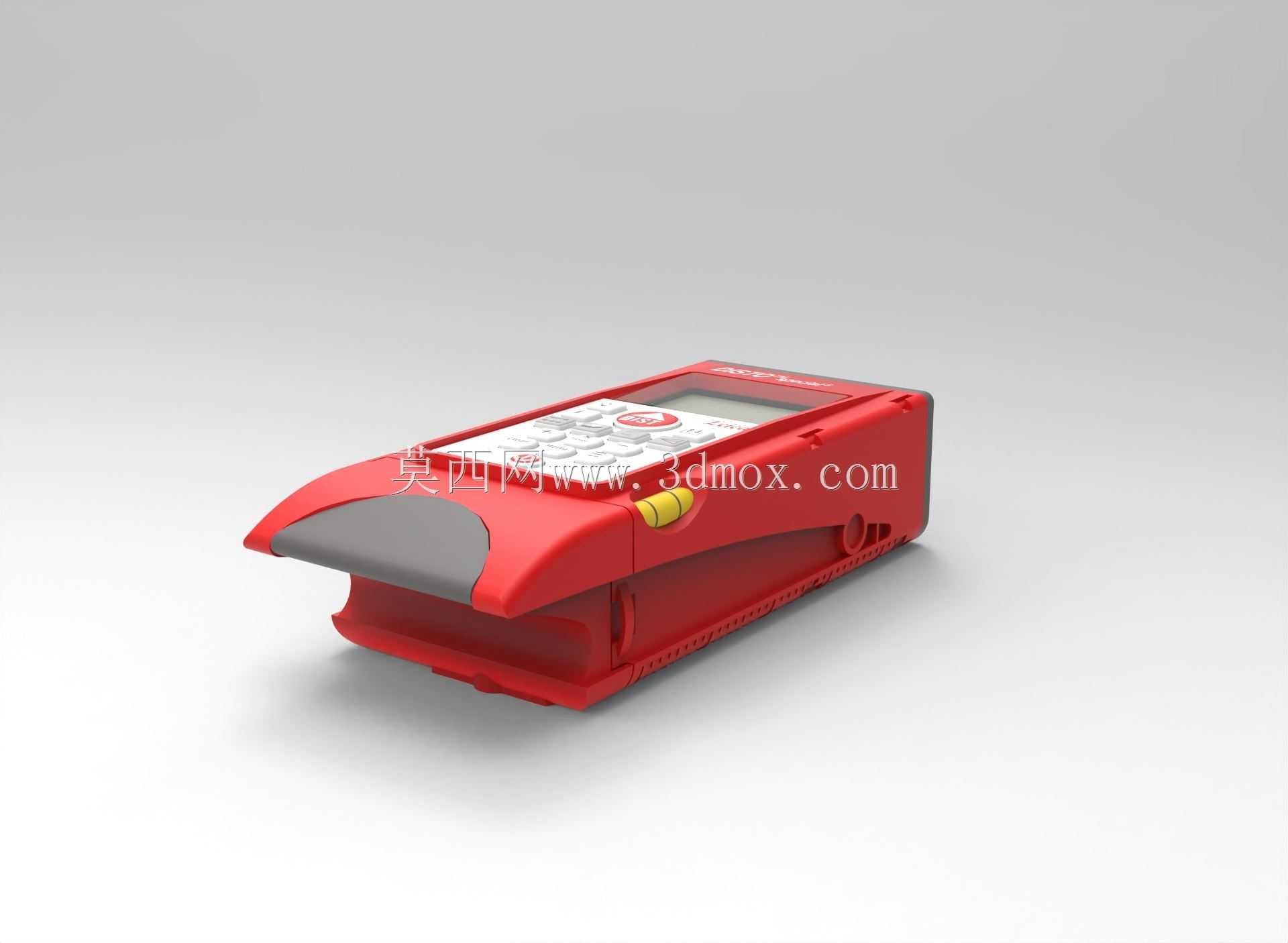

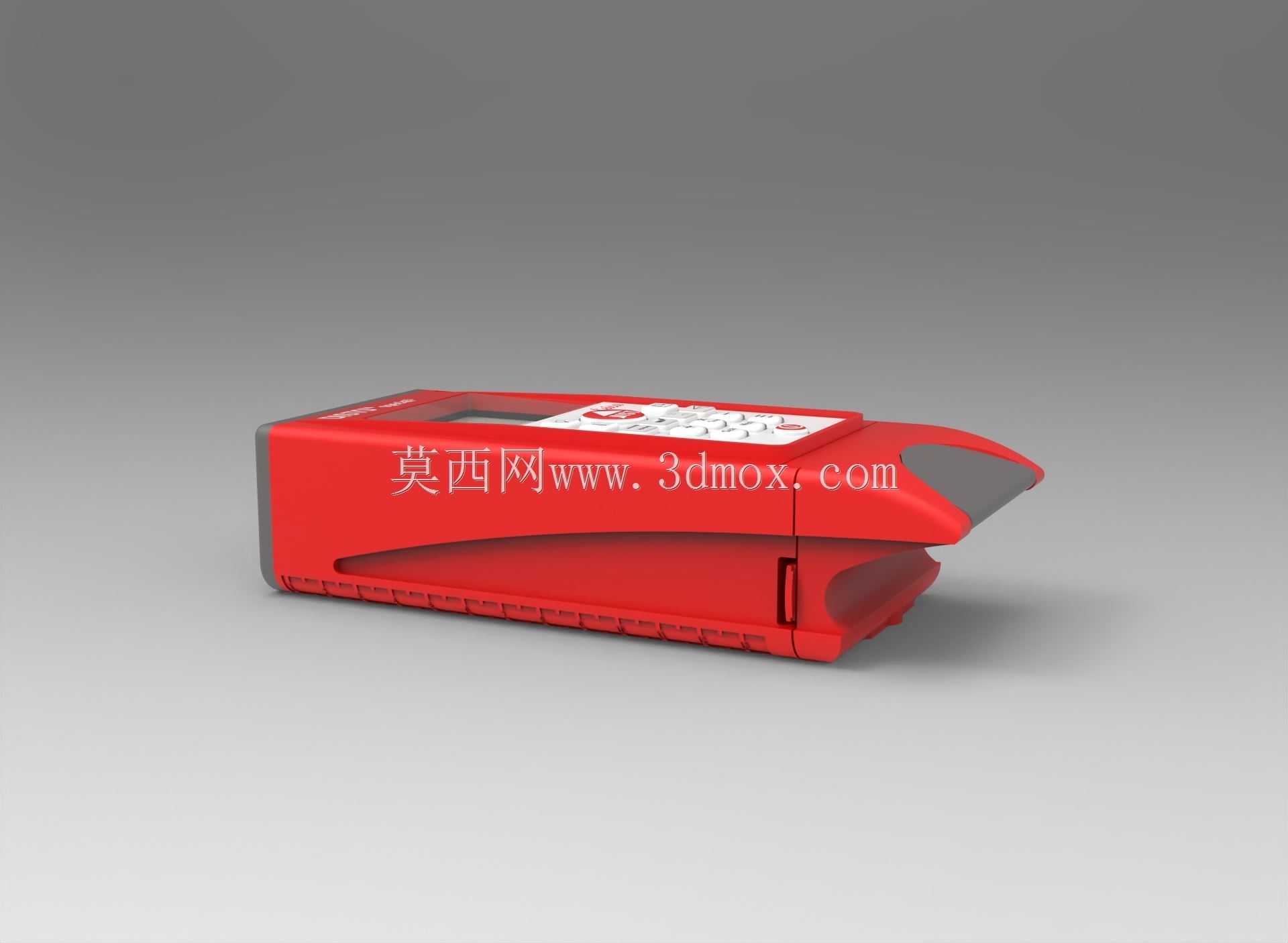

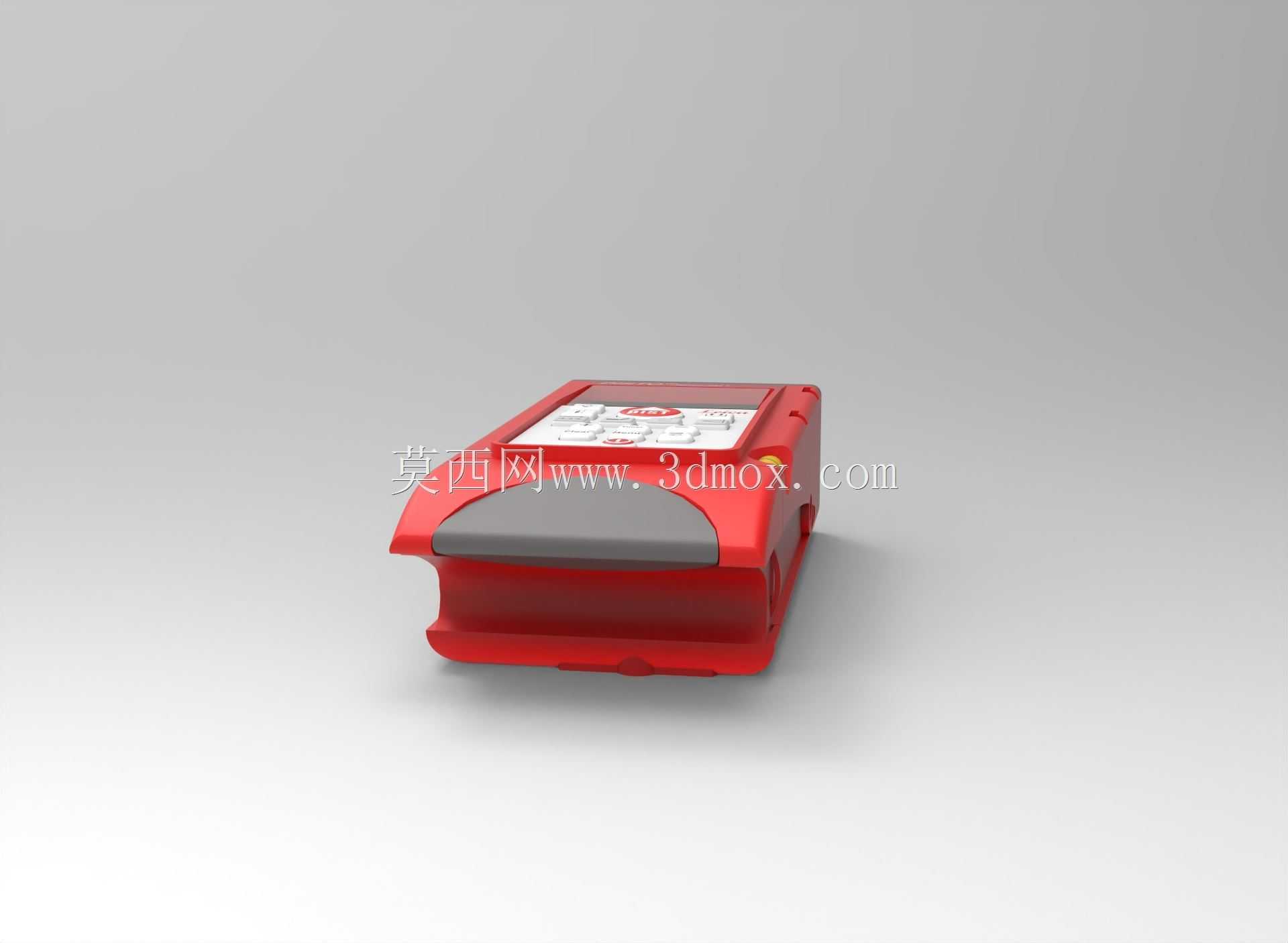

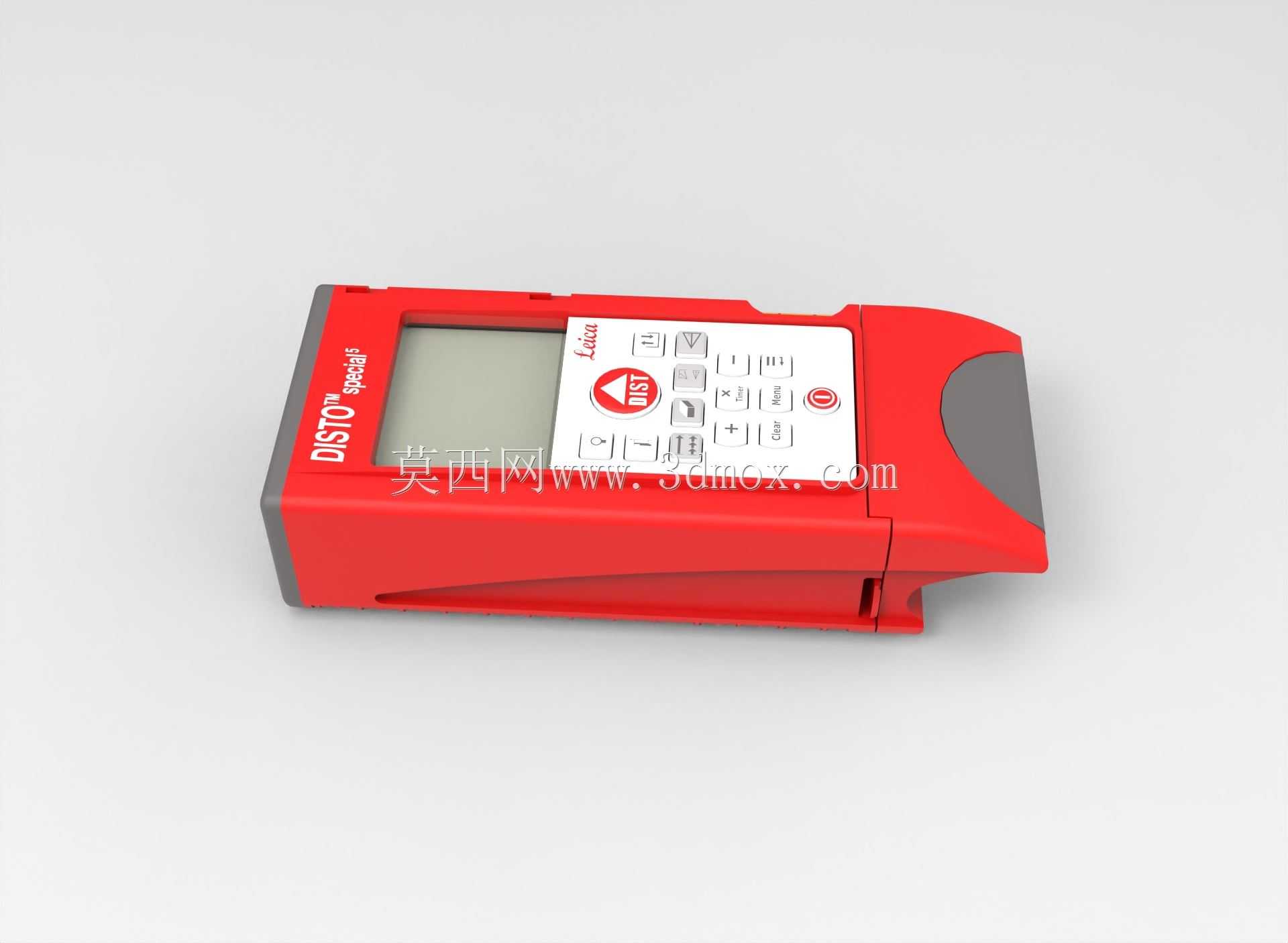

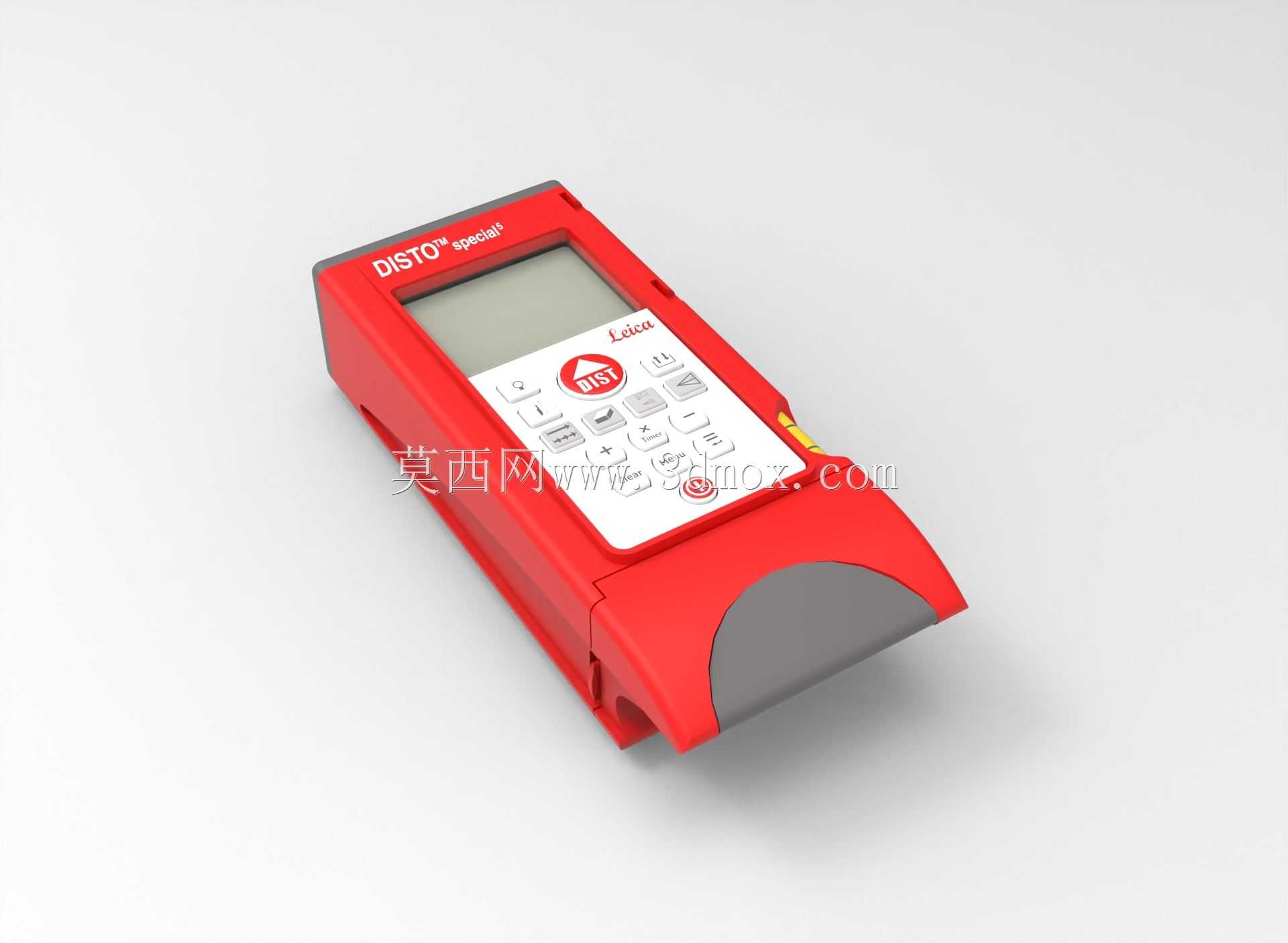

　　壳体内部设置了多道纵横交错的加强筋，既可以提升壳体的抗冲击、抗挤压能力，又能为内部的激光发射模块、接收模块、主控电路板、显示屏组件提供精准的安装定位柱，所有内部元器件的安装位置都做了限位设计，设备受到磕碰冲击时，内部元器件不会出现移位，避免光路偏移导致测量误差。设备尾部的参考基准切换结构做了隐藏式设计，当需要从设备前端作为测量基准时，尾部的定位挡块自动收平，当需要从设备尾部作为测量基准，抵住墙面或者基准面测量时，挡块可自动弹出，设备会自动识别基准位置切换测量计算逻辑，无需作业人员手动设置基准参数，减少现场操作的步骤，降低人为设置导致的测量误差。从实际作业的适配性来看，这款设备的结构设计充分考虑了不同场景的使用需求：在室内装修测量门洞、窗洞尺寸时，可单手操作快速完成多点位连续测量，数值自动记录；在户外场地测量距离时，设备的激光模块做了增强设计，在强光环境下也能保证50米范围内的测量精度，误差控制在±1.5mm以内；在工业设备安装定位时，可利用勾股测量功能，间接测量设备安装位置的高度、跨度，无需攀爬登高即可完成数据采集，提升作业的安全性。整个设备的外观曲面全部采用顺滑过渡设计，没有尖锐的棱角，放在口袋中不会勾刮衣物，壳体表面的涂层做了耐脏处理，沾染的水泥灰、油污等污渍用湿抹布即可擦拭干净，日常维护十分便捷。
