PLS2激光投线测量设备三维结构

　　在建筑施工、室内装修、设备安装等现场作业场景中，激光投线类测量设备是保障基准精度的核心工具，这款PLS2激光电平的三维结构还原，完全围绕现场作业的实际使用需求展开设计。从设备的实际用途来看，它能够在作业面投射出高精度的水平、垂直激光基准线，替代传统的墨斗、线坠等工具，大幅降低人工放线的误差，同时提升作业效率，不管是墙面瓷砖铺贴、吊顶龙骨调平、机电管线安装，还是小型设备的就位找平，都能依托该设备快速建立统一的空间基准，避免多工序交叉作业时的基准偏差问题。

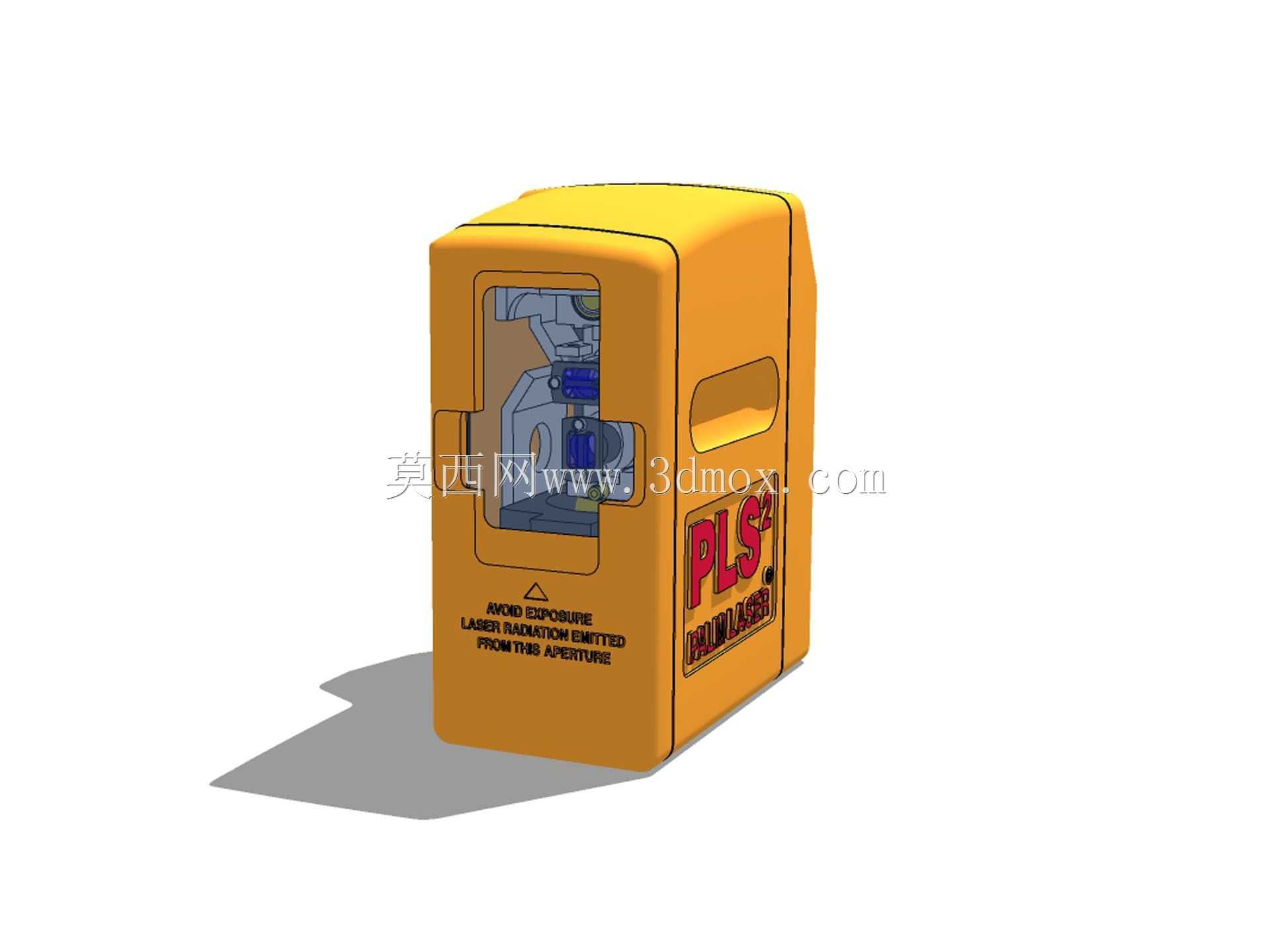

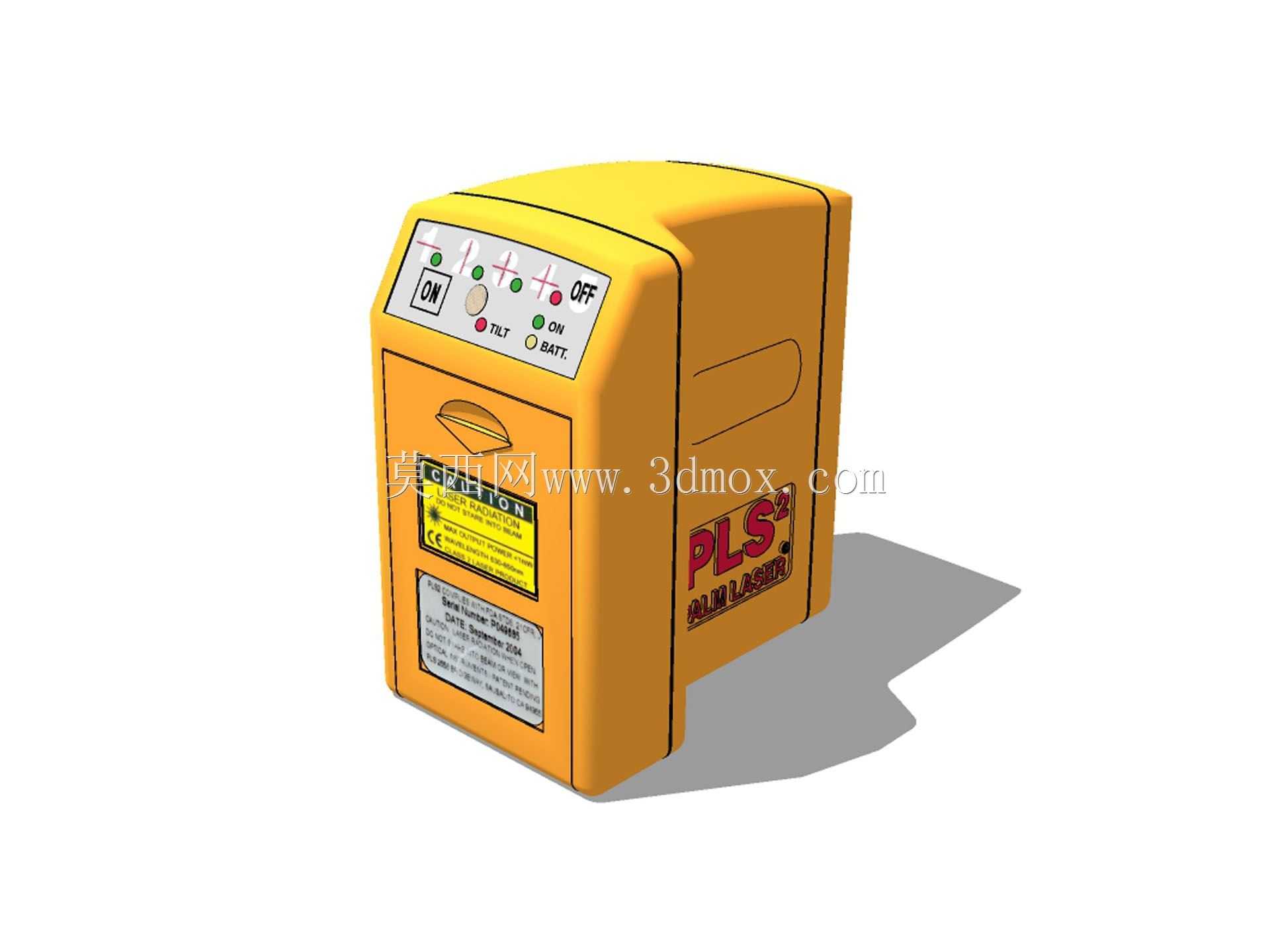

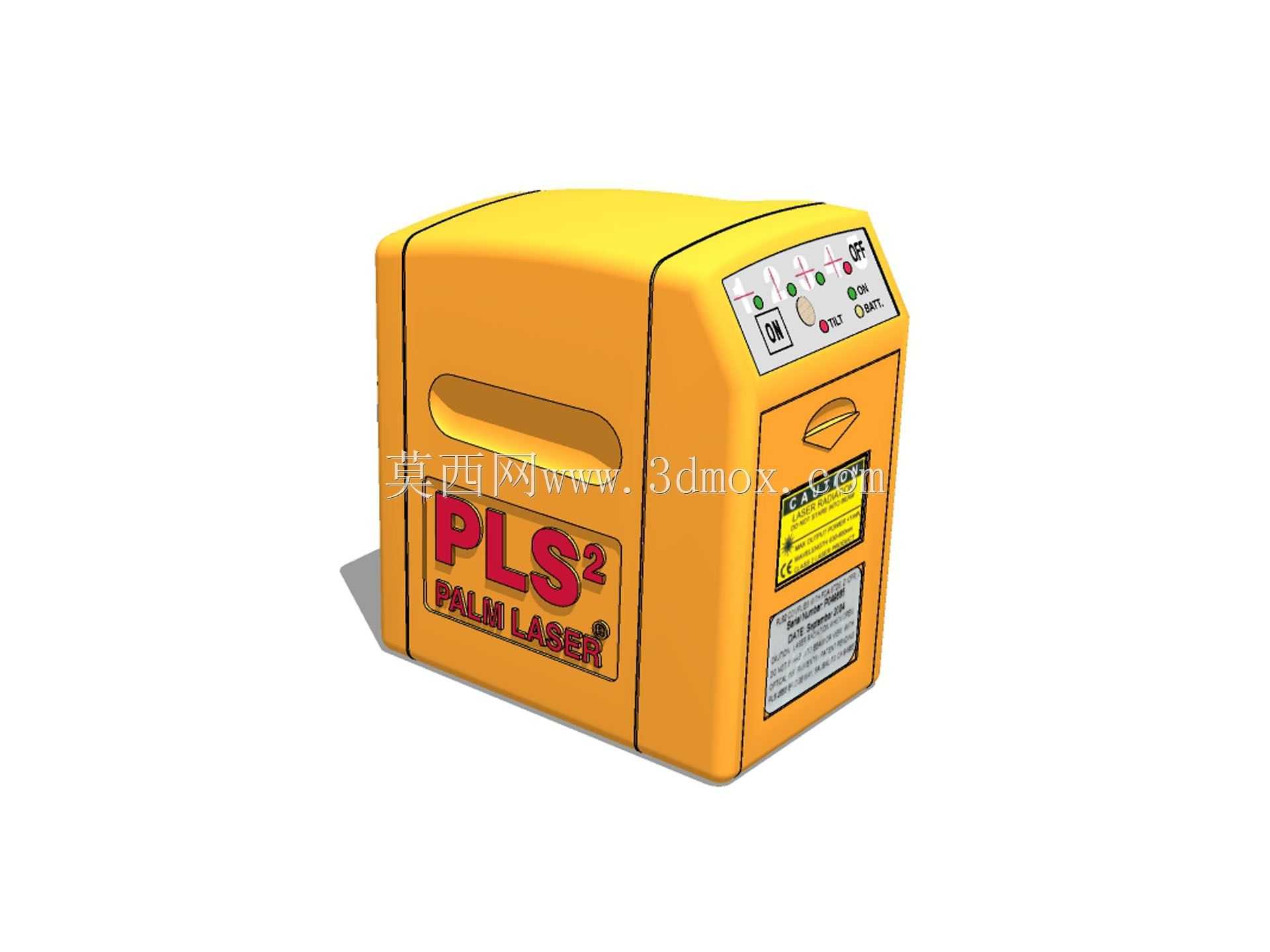

　　从功能特性的结构落地来看，设备正面的操作面板集成了电源通断开关、状态指示灯组，其中电源状态、激光工作状态、电池电量、倾斜超限提示的指示灯布局完全贴合现场操作人员的使用习惯，所有按键的按压行程、指示灯的可视角度都经过适配，操作人员在站立作业时无需俯身就能清晰识别设备状态，单指即可完成开关机操作。设备侧面设计的内凹式提手结构，充分考虑了现场转场的便携性，提手的弧度贴合成年人手掌握持曲线，边缘做了圆弧过渡处理，长时间握持搬运不会产生硌手的问题，同时提手与机身壳体采用一体化结构设计，避免了额外加装提手带来的连接松动风险，适配工地、装修现场频繁转场的使用强度。

　　设计思路上，整个机身采用立式方正壳体结构，并非单纯追求外观规整，而是从放置稳定性、内部空间利用率两个核心工程需求出发：方正的底部支撑面能够在平整地面、简易支架上获得更大的接触面积，降低设备意外倾倒的概率，即使在轻微不平整的作业面上，配合底部的微调支脚也能快速完成调平；壳体内部的空间划分完全服务于核心组件排布，激光发射模组、电池仓、电路控制板沿竖直方向依次布局，重心落在底部支撑面的几何中心附近，进一步提升放置状态的稳定性，避免设备自重导致的基准偏移。壳体表面的标签区域预留了平整的安装位，可粘贴设备参数、校准标识、安全警示内容，标签位做了轻微下沉处理，避免现场搬运剐蹭导致标识磨损脱落。

　　从外形尺寸与安装边界来看，该设备的整体尺寸控制在单人可便携操作的范围内，机身宽度适配常规三脚架的安装接口尺寸，底部预留的标准连接螺孔能够直接匹配市面上通用的测绘三脚架，无需额外加装转换连接件；机身的竖直高度设计充分考虑了激光发射模组的出光高度，在地面放置时能够覆盖常规室内作业的高度基准需求，安装在三脚架上时可通过支架升降调整投线高度，满足不同作业面的基准投射要求。设备的边角全部做了圆弧包边处理，一方面降低现场磕碰时的壳体破损概率，另一方面也避免尖锐边角在搬运过程中划伤操作人员。壳体的壁厚设计兼顾了结构强度与设备自重，采用工程塑料材质的壳体能够承受日常作业中的轻微碰撞、跌落冲击，同时整体重量控制在单手握持无明显负重感的区间，适配现场频繁移动的使用场景。

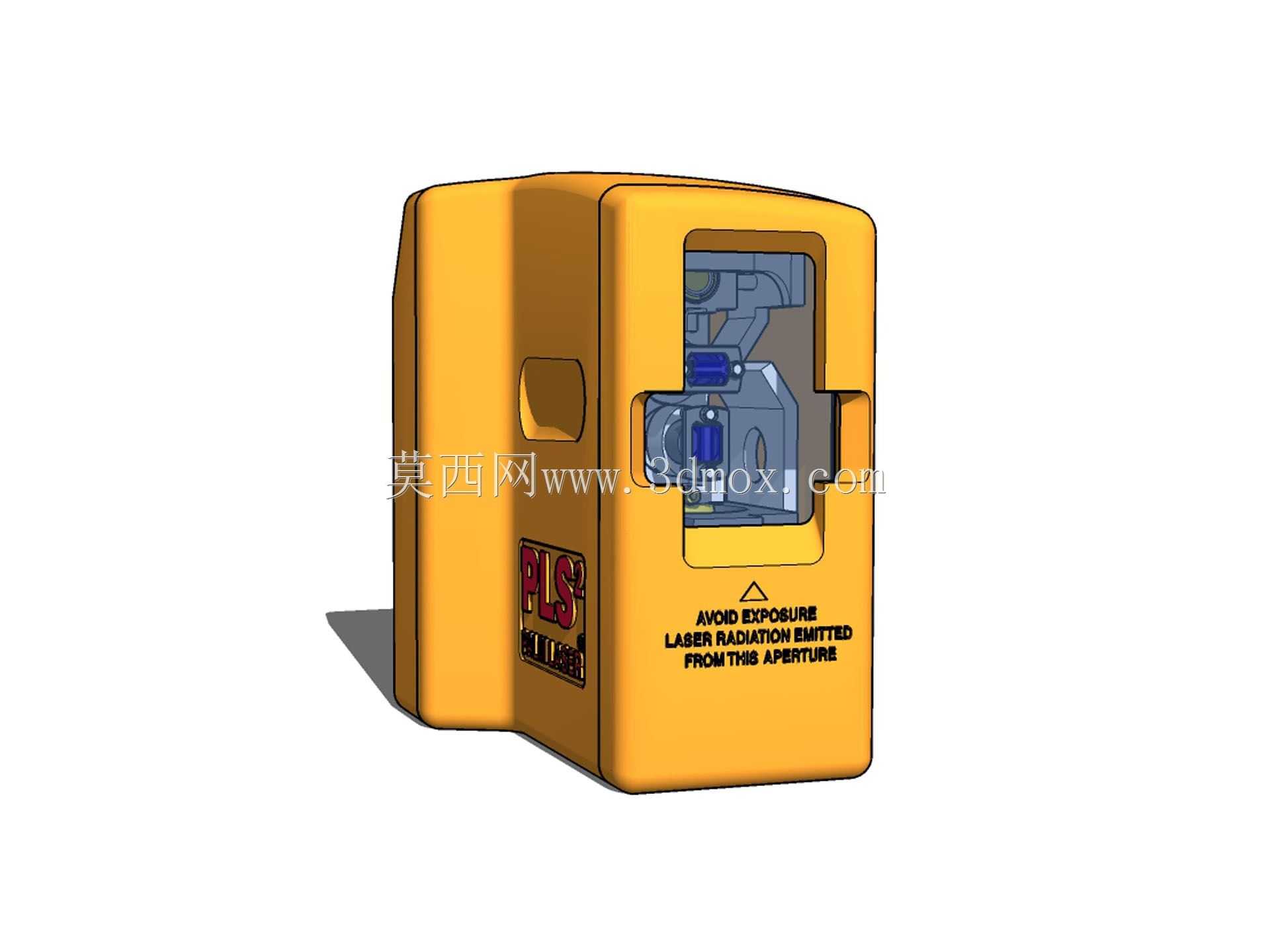

　　在结构细节的处理上，设备的电池仓采用密封式设计，仓盖与壳体之间设置了密封胶条，能够阻挡施工现场的粉尘、少量溅水进入设备内部，保护电路与激光模组的工作稳定性；操作面板的按键采用一体式硅胶覆盖设计，按键与面板之间无外露缝隙，避免粉尘、砂浆颗粒进入按键缝隙导致的卡滞问题。激光出光口处设置了内凹的防护结构，即使设备正面发生轻微碰撞，也不会直接接触到激光透镜，降低透镜刮花、移位的风险，保障激光投线的精度。整个设备的结构拆分逻辑清晰，壳体分为前后两个主壳体，通过螺丝连接固定，后期维护时只需拆开连接螺丝即可接触到内部所有组件，便于校准激光模组、更换电池、检修电路，降低现场维护的难度。
