木工开榫用燕尾式夹持定位工装结构

　　在实木家具加工、定制木作生产的现场，燕尾榫的加工精度直接决定了抽屉、箱体类构件的拼接强度与外观规整度，传统手工划线开榫对操作工人的技艺依赖度极高，批量加工时很容易出现榫头间隙不均、配合错位的问题，这款燕尾式夹持工装就是针对这类加工痛点设计的定位夹持部件。从实际使用场景来看，该工装可直接固定在常规木工台面上，适配台锯、镂铣机等常规木工加工设备的作业范围，不需要对现有加工设备做额外改造，就能实现待加工木料的快速定位与夹紧，保证多件木料加工时的榫形一致性。

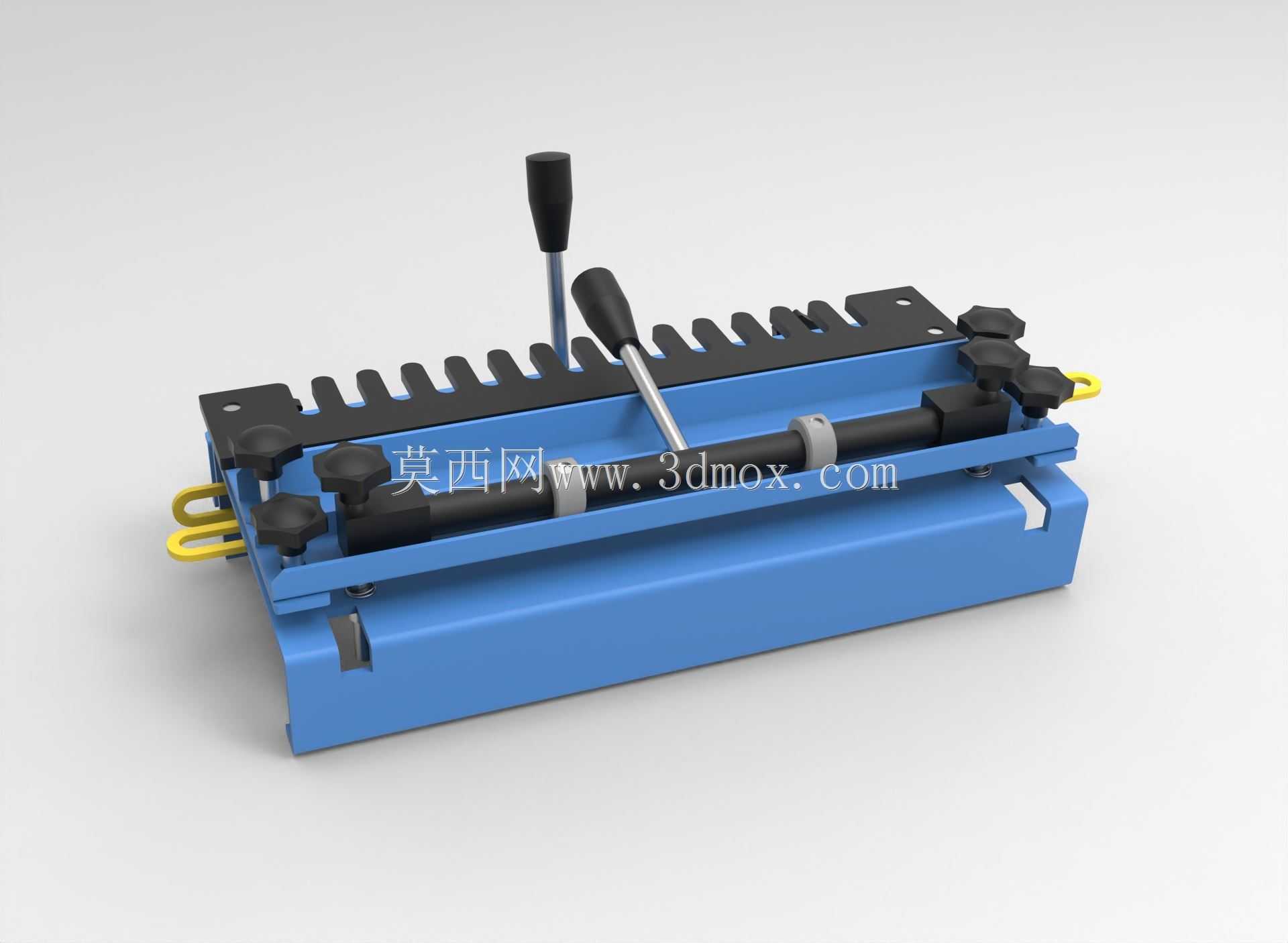

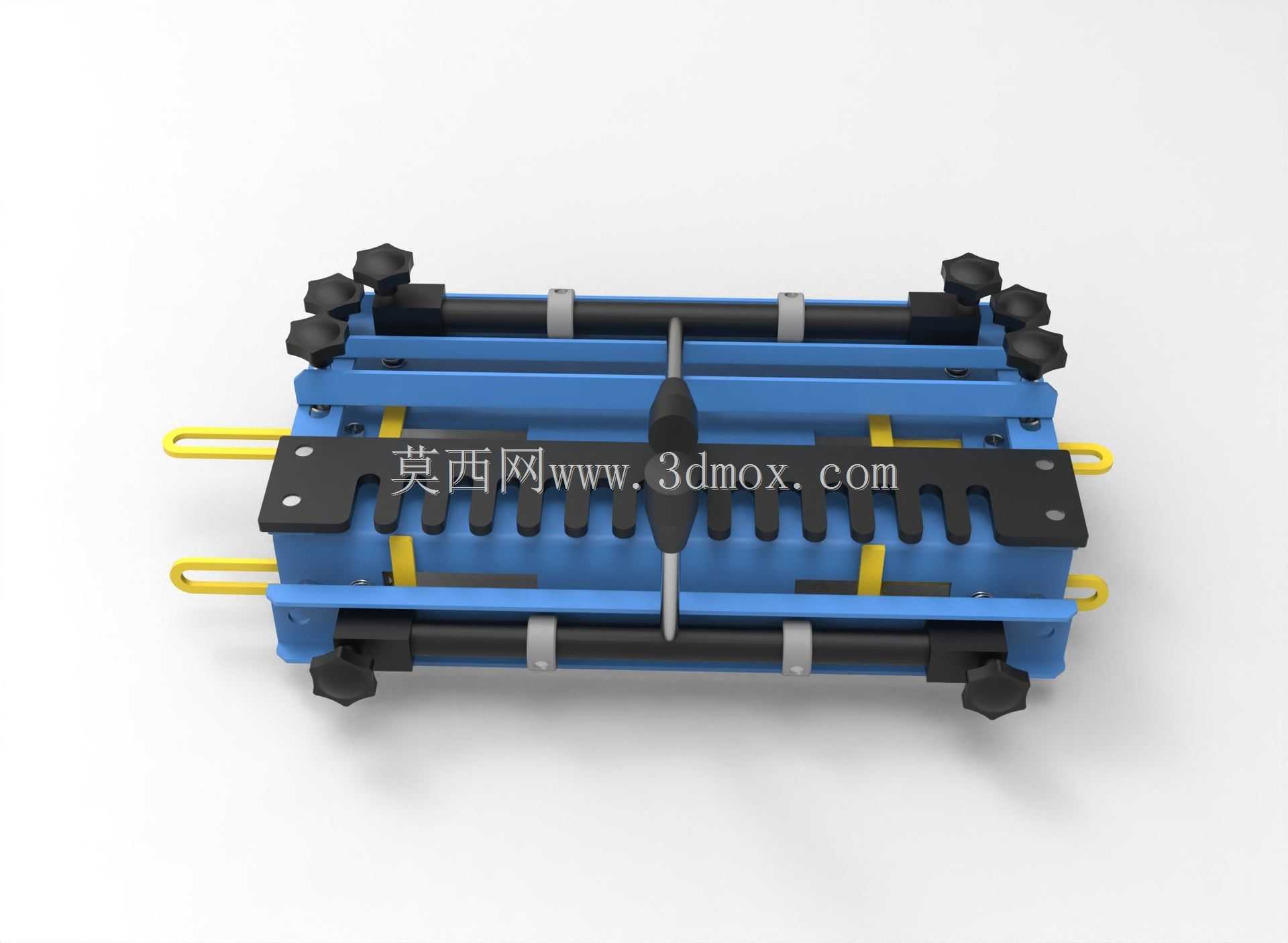

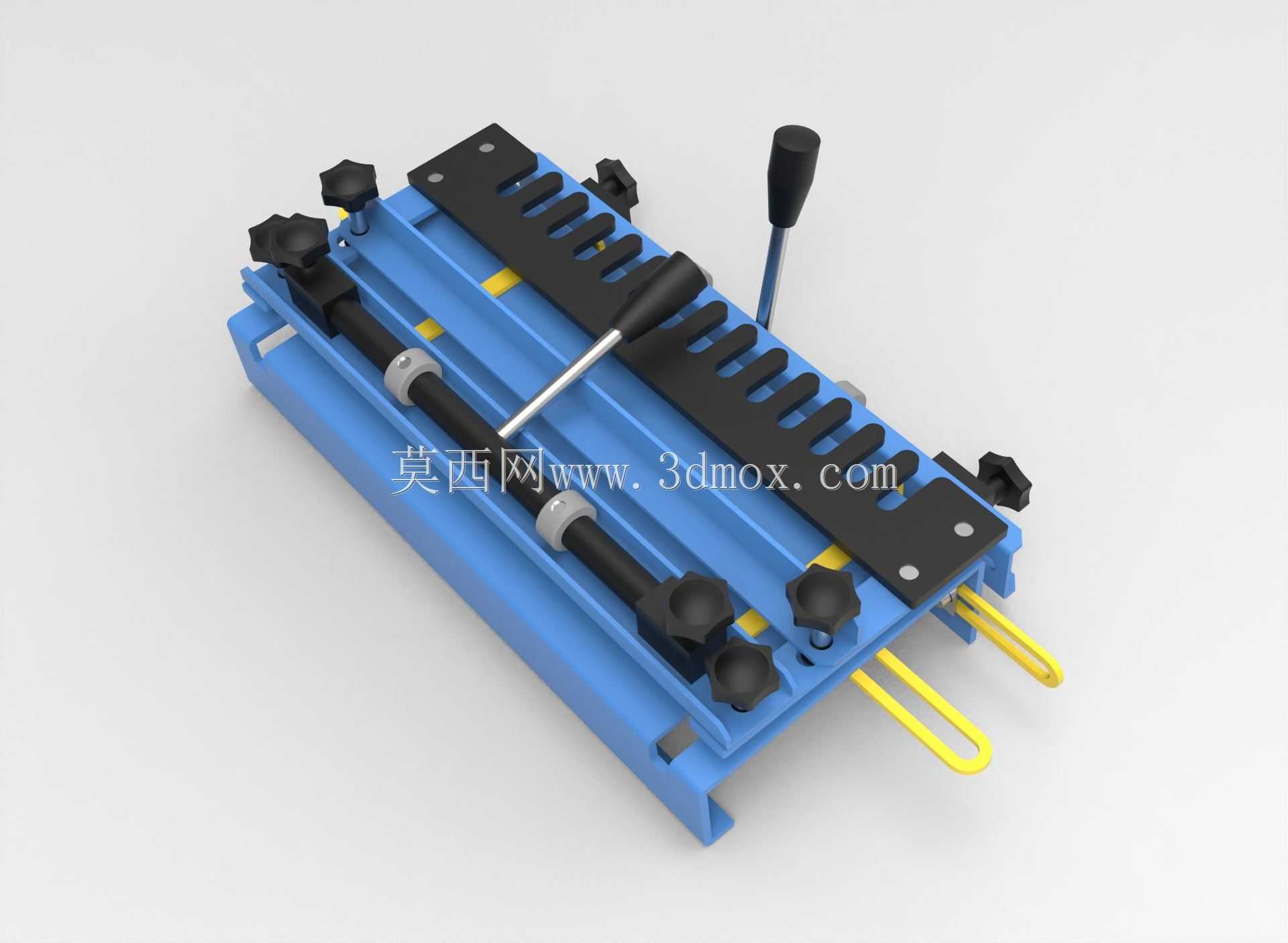

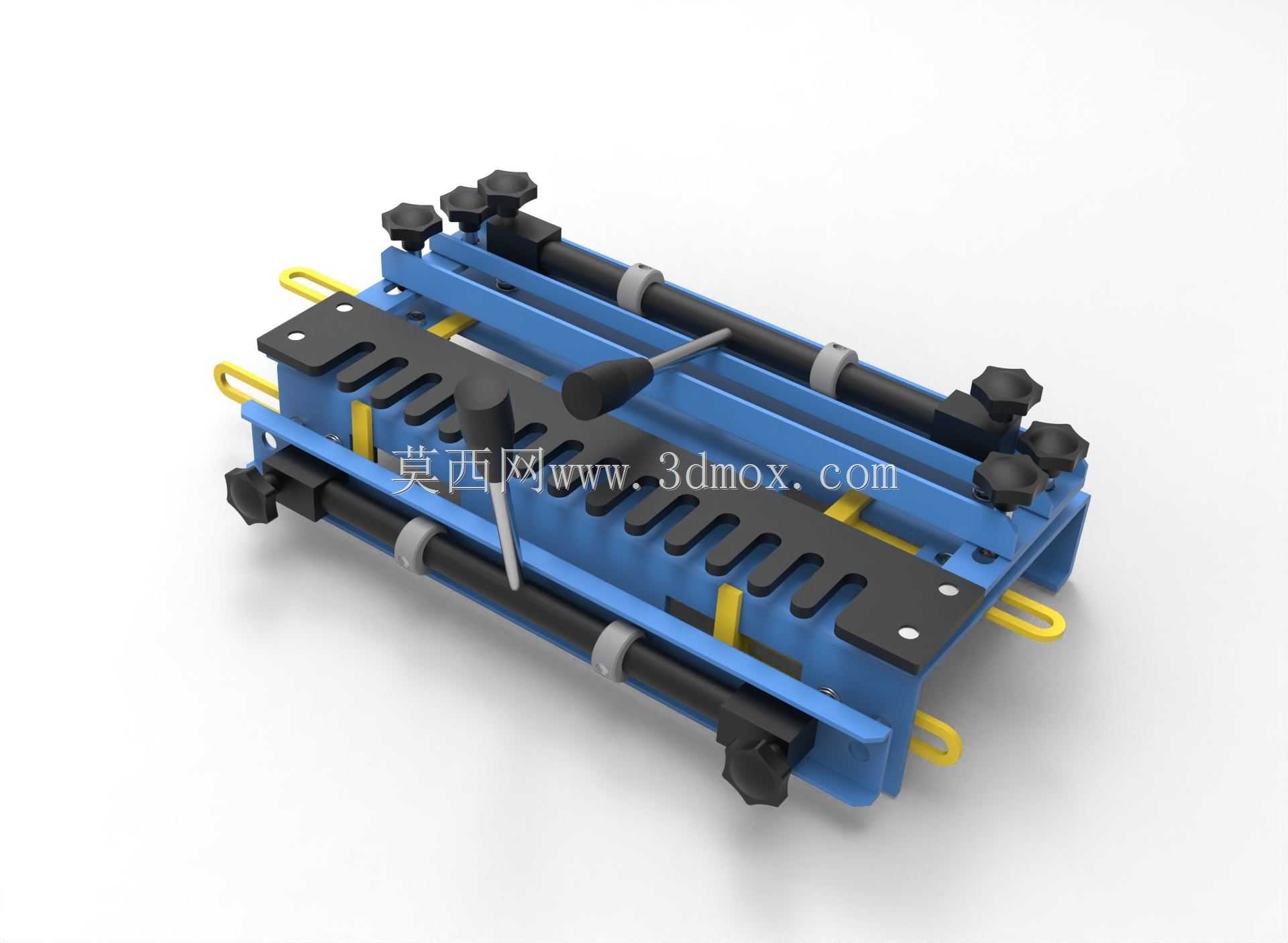

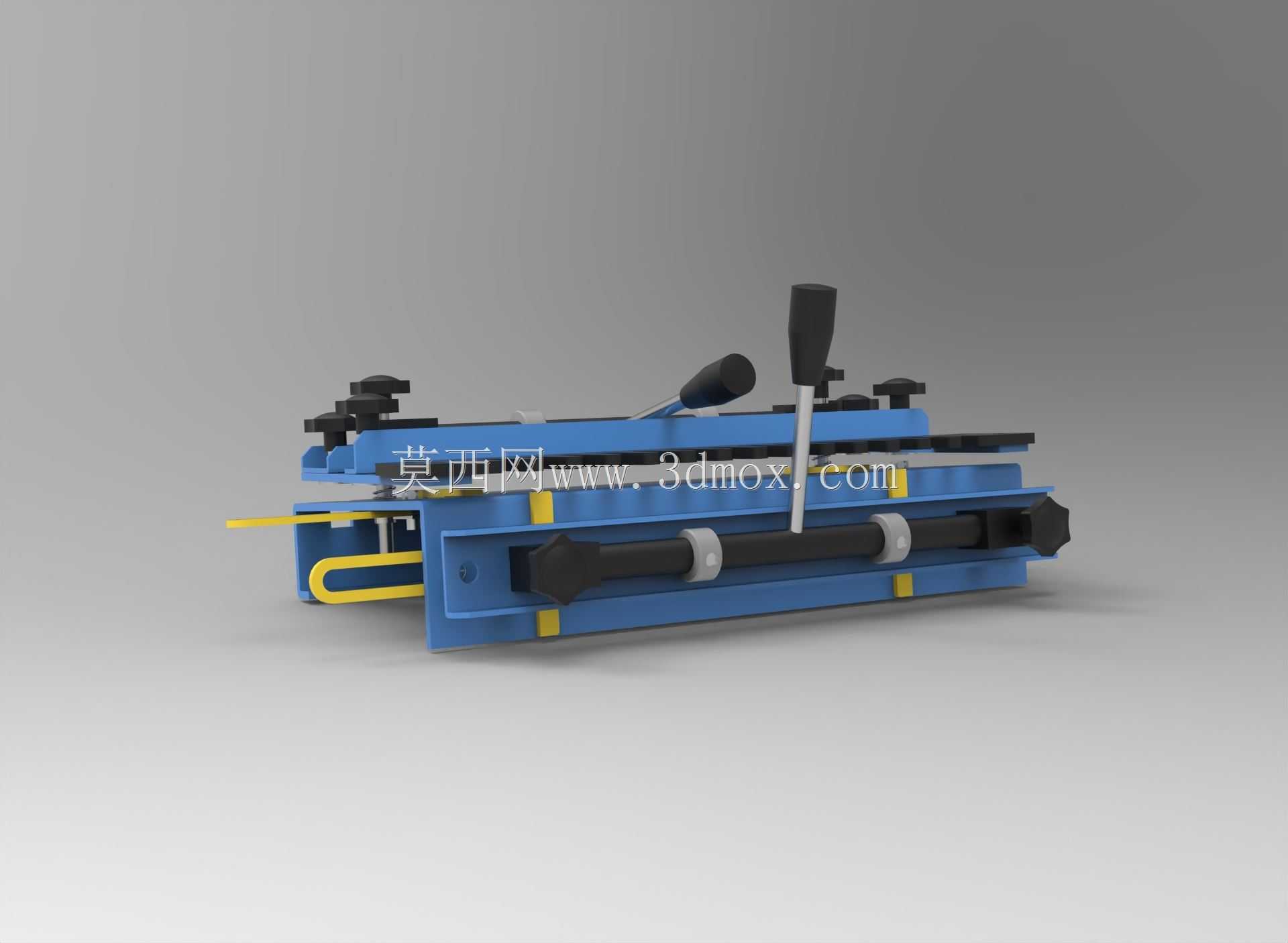

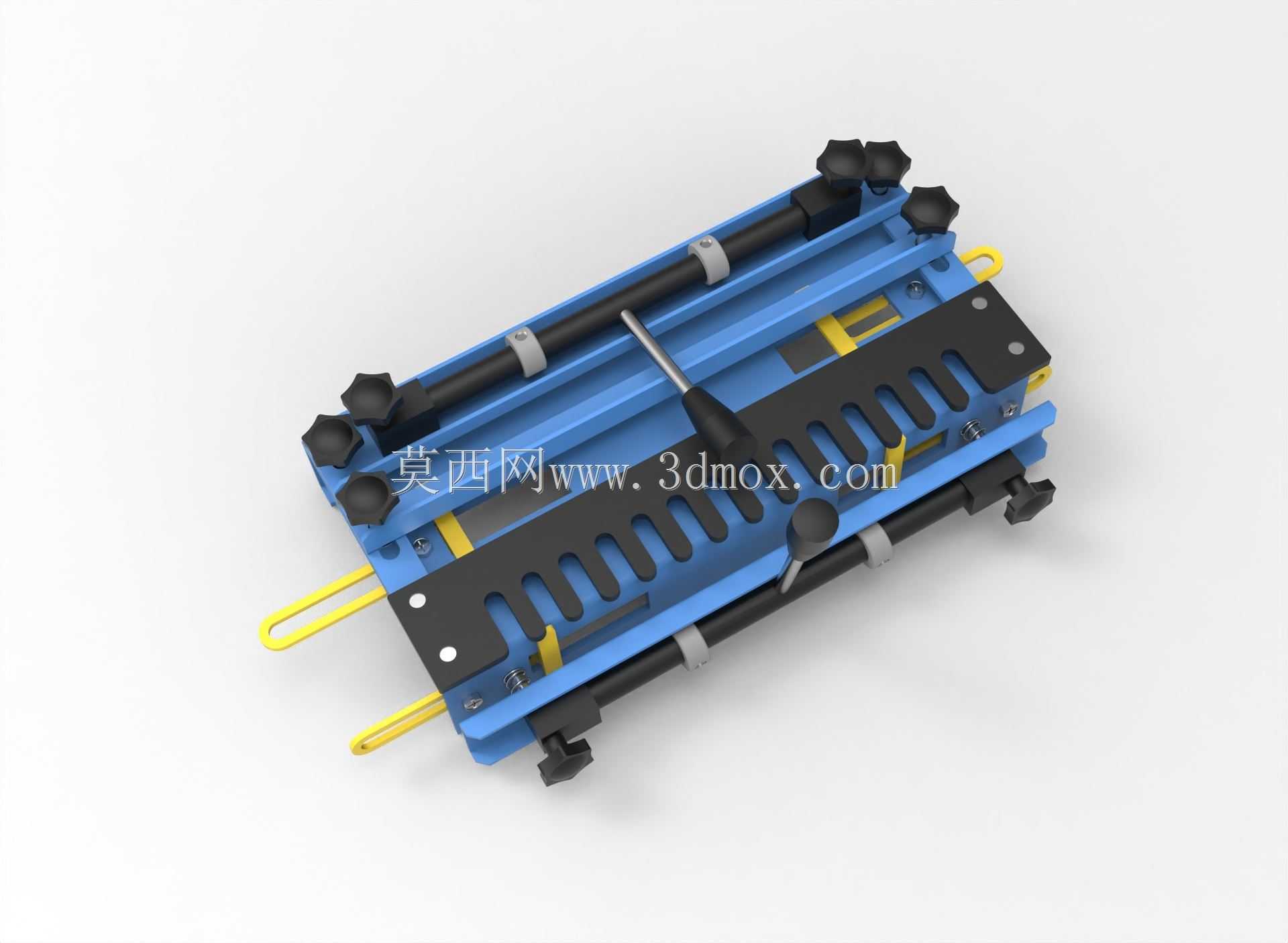

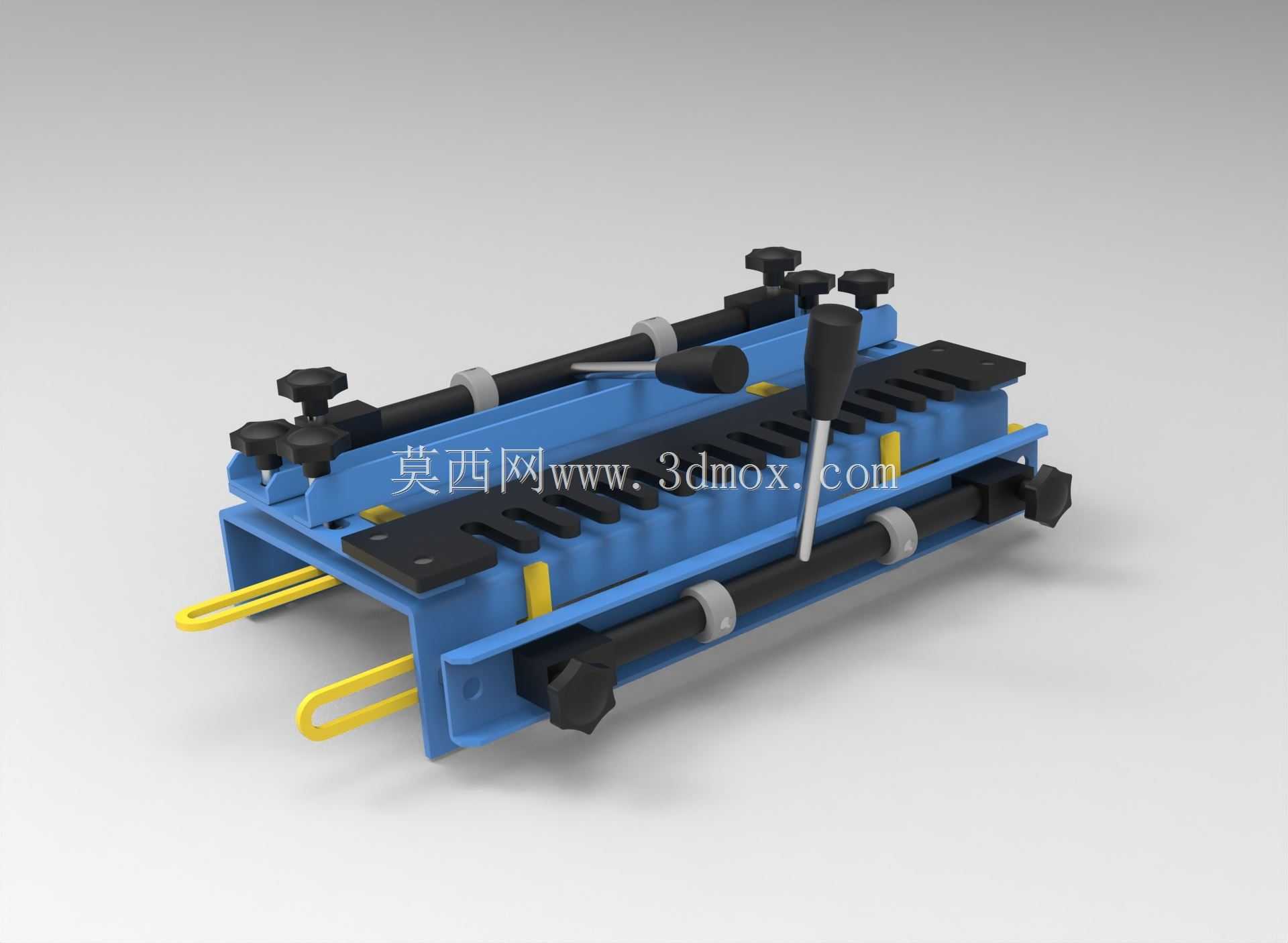

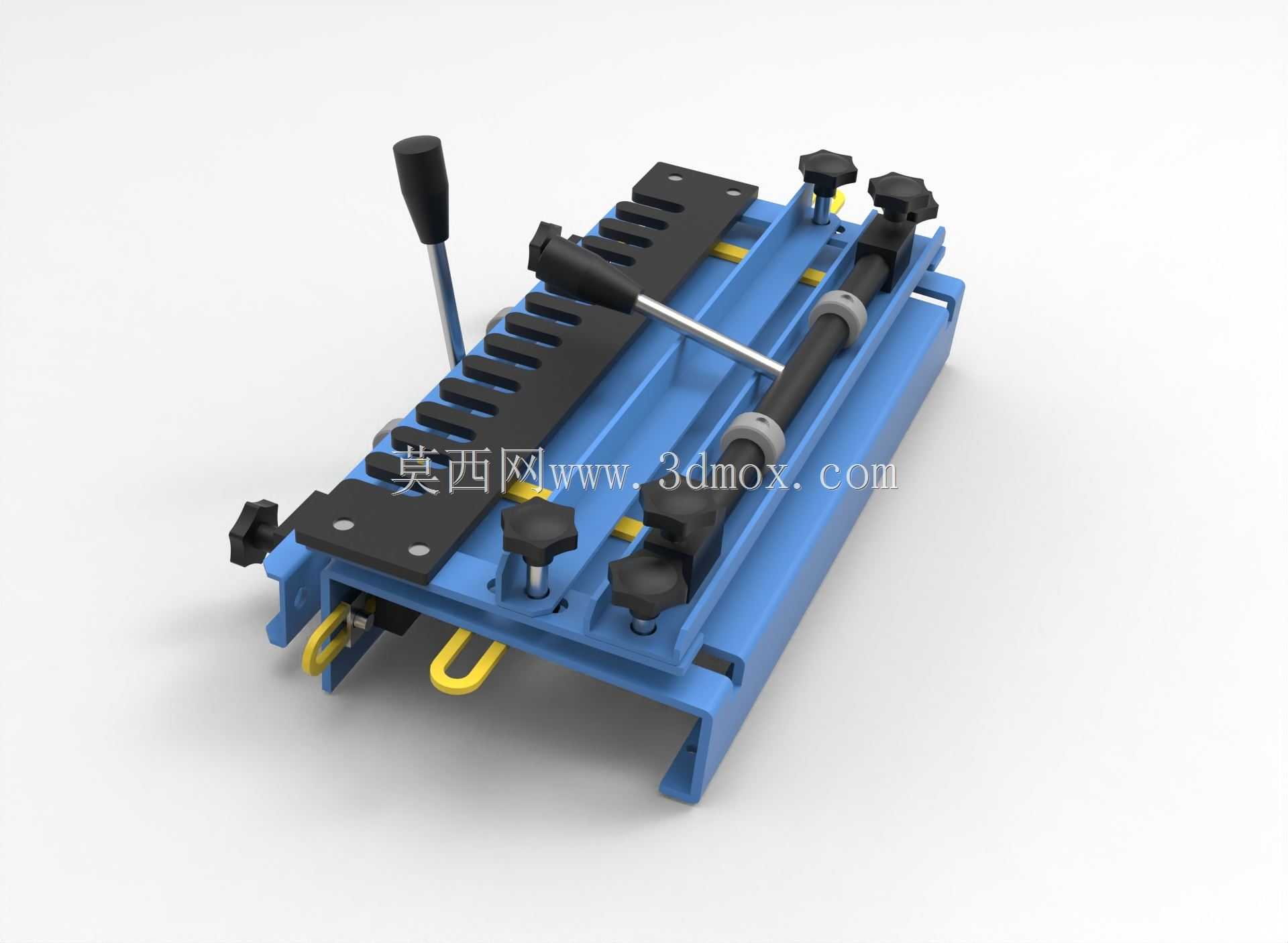

　　从功能特性上看，这款工装采用双侧对称的导向杆结构，搭配多组可调式压紧旋钮，可根据待加工木料的宽度、厚度快速调整夹持范围，压紧端采用硬质耐磨材质的压头，既可以提供足够的夹持力避免木料加工时出现窜动，又不会在软质木材表面留下压痕损伤。工装主体的蓝色框架采用高强度型材焊接后做表面喷塑处理，框架上预留的等距定位槽可配合不同规格的模板挡块，快速切换不同齿距、不同角度的燕尾榫加工模式，不需要反复测量划线，单次装夹即可完成整排榫头的加工对位。前端伸出的黄色弹性定位销可在木料送入时做初步预定位，工人只需要将木料靠紧定位销后旋紧侧边的压紧旋钮，就能完成装夹动作，相比传统台钳固定的方式，装夹效率可提升60%以上，同时能避免木料装夹时出现角度偏斜。

　　设计思路上，这款工装充分考虑了木工车间的实际作业环境，所有调节旋钮都采用大尺寸星形握柄设计，工人佩戴劳保手套也能轻松旋拧调节，不需要借助额外扳手工具。导向杆表面做了硬铬镀层处理，长期在木屑粉尘环境下使用也不会出现卡滞、锈蚀的问题，滑动调节时的阻尼感均匀，不会出现窜动间隙。工装底部的安装孔位采用长圆孔设计，可适配不同工作台的T型槽间距，安装时可根据加工设备的刀具位置微调工装的固定位置，保证刀具切削路径与工装定位基准完全重合。中间的操作手柄采用偏心锁紧结构，扳动手柄即可快速实现主夹持座的锁紧与松开，相比螺纹旋紧的方式操作行程更短，适合高频次的装夹作业。

　　从安装边界与尺寸适配来看，该工装的整体长度适配常规600mm宽度以内的木料加工，可满足绝大多数民用家具抽屉板、箱板的燕尾榫加工需求，框架高度控制在120mm以内，不会与台锯的护罩、镂铣机的压料装置产生运动干涉。工装的夹持厚度范围覆盖10mm到50mm的常规实木板、人造板材，压紧旋钮的行程预留了足够的调节余量，即使木料厚度存在小幅公差也能可靠夹紧。导向杆的间距经过反复校核，在最大夹持宽度下，工装的框架形变量控制在0.1mm以内，可保证加工出的榫头侧面垂直度满足拼接要求，不会出现榫头松紧不一的问题。底部的安装基准面经过铣削加工，平面度公差控制在0.05mm以内，固定在工作台面上后不会出现翘曲，保证定位基准的准确性。

　　在实际加工应用中，这款工装除了用于燕尾榫的加工定位，还可通过更换定位挡块，实现直榫、半榫等其他榫型的加工定位，拓展性较强。工装的所有易损部件都采用模块化设计，压头、定位销等部件磨损后可快速更换，不需要整体报废，降低了车间的工装维护成本。相比市面上常见的一体式燕尾夹具，这款结构的调节灵活性更高，可适配的木料规格范围更广，同时兼顾了操作的便捷性与加工精度，非常适合中小批量定制木作生产车间、木工教学实训场地使用，能有效降低燕尾榫加工的技术门槛，即使是经验不足的操作工，也能借助该工装加工出配合精度合格的燕尾榫结构，减少木料的加工报废率。
