机加工用带压紧结构V型夹持座

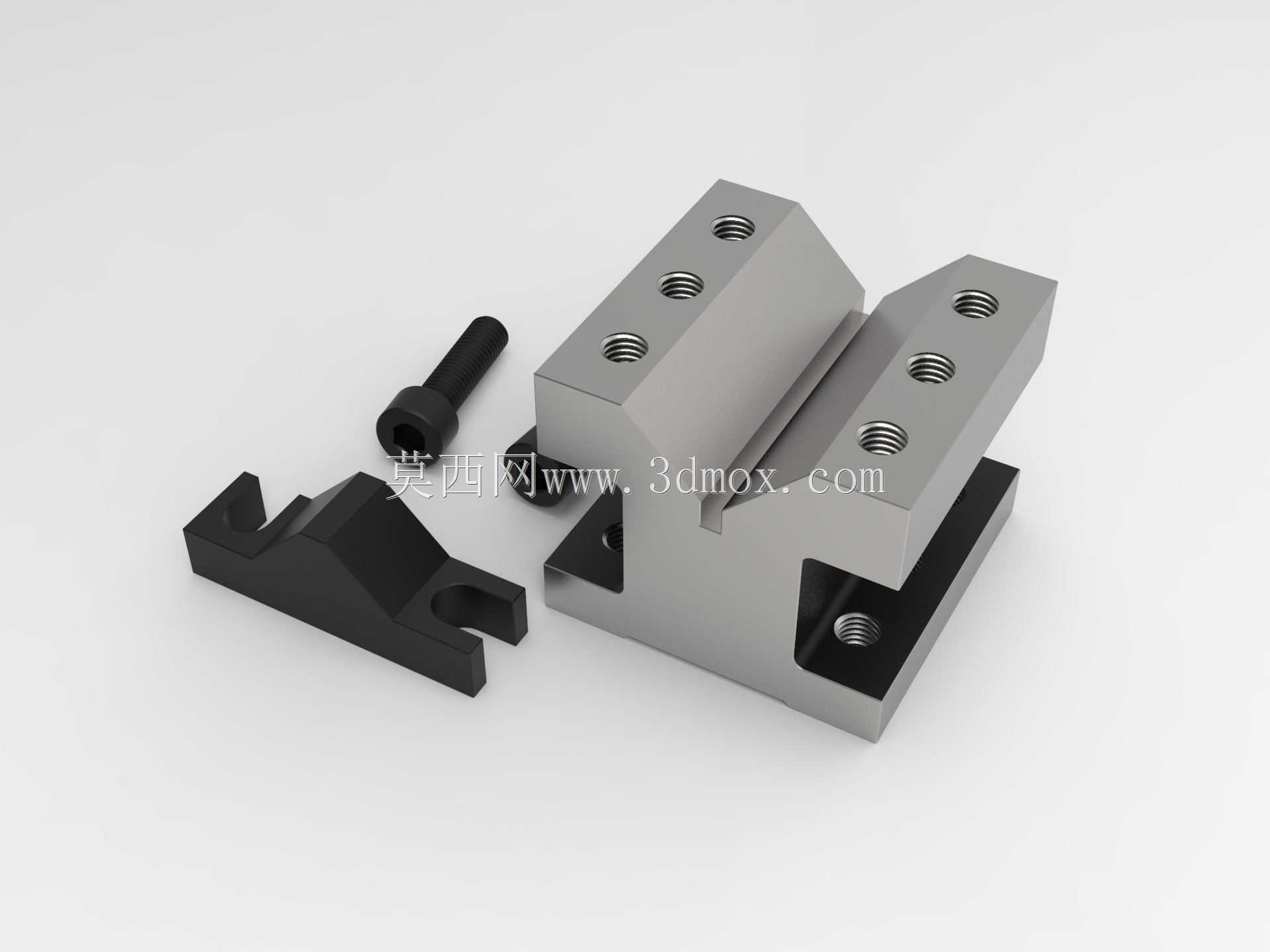

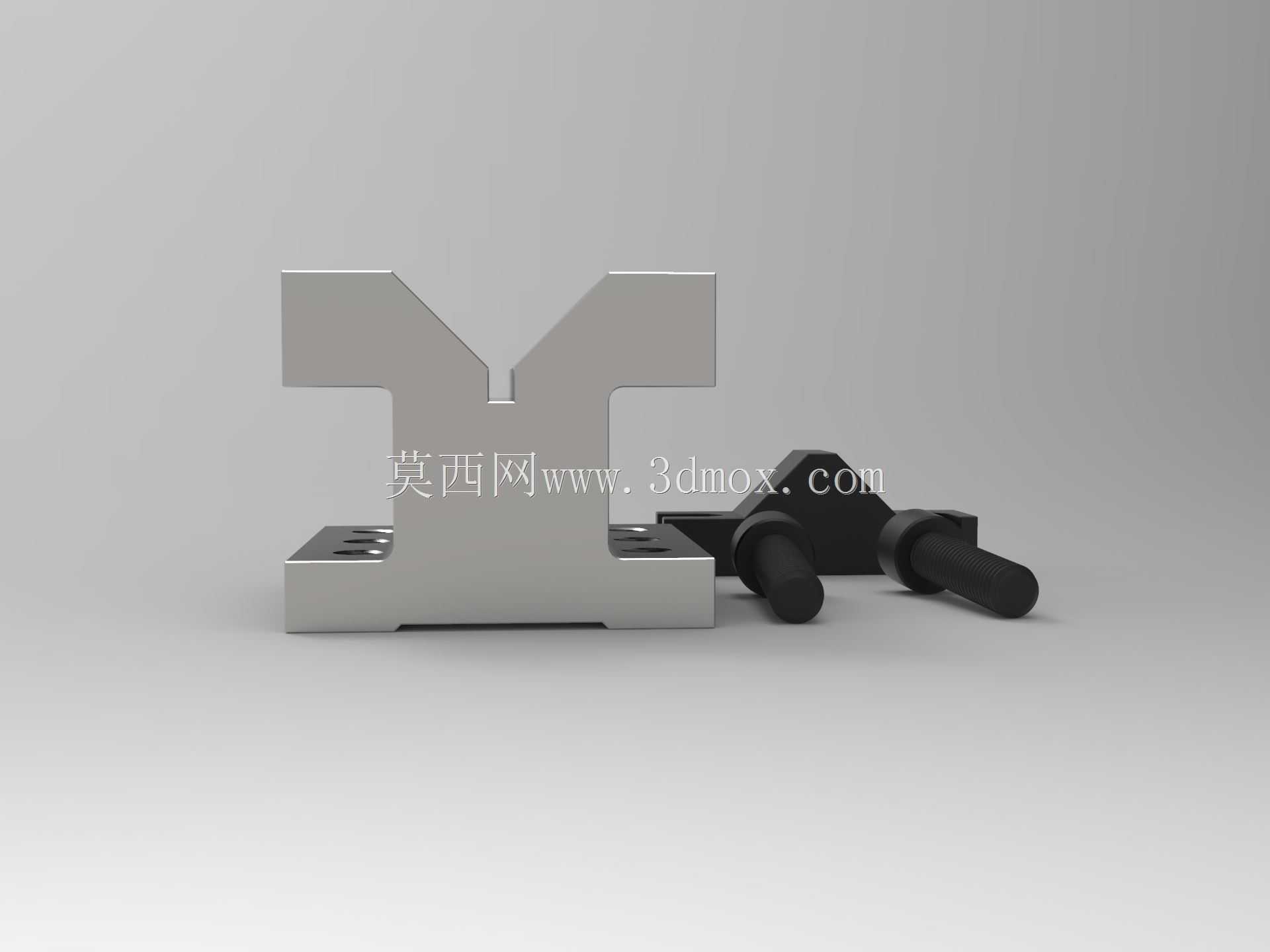

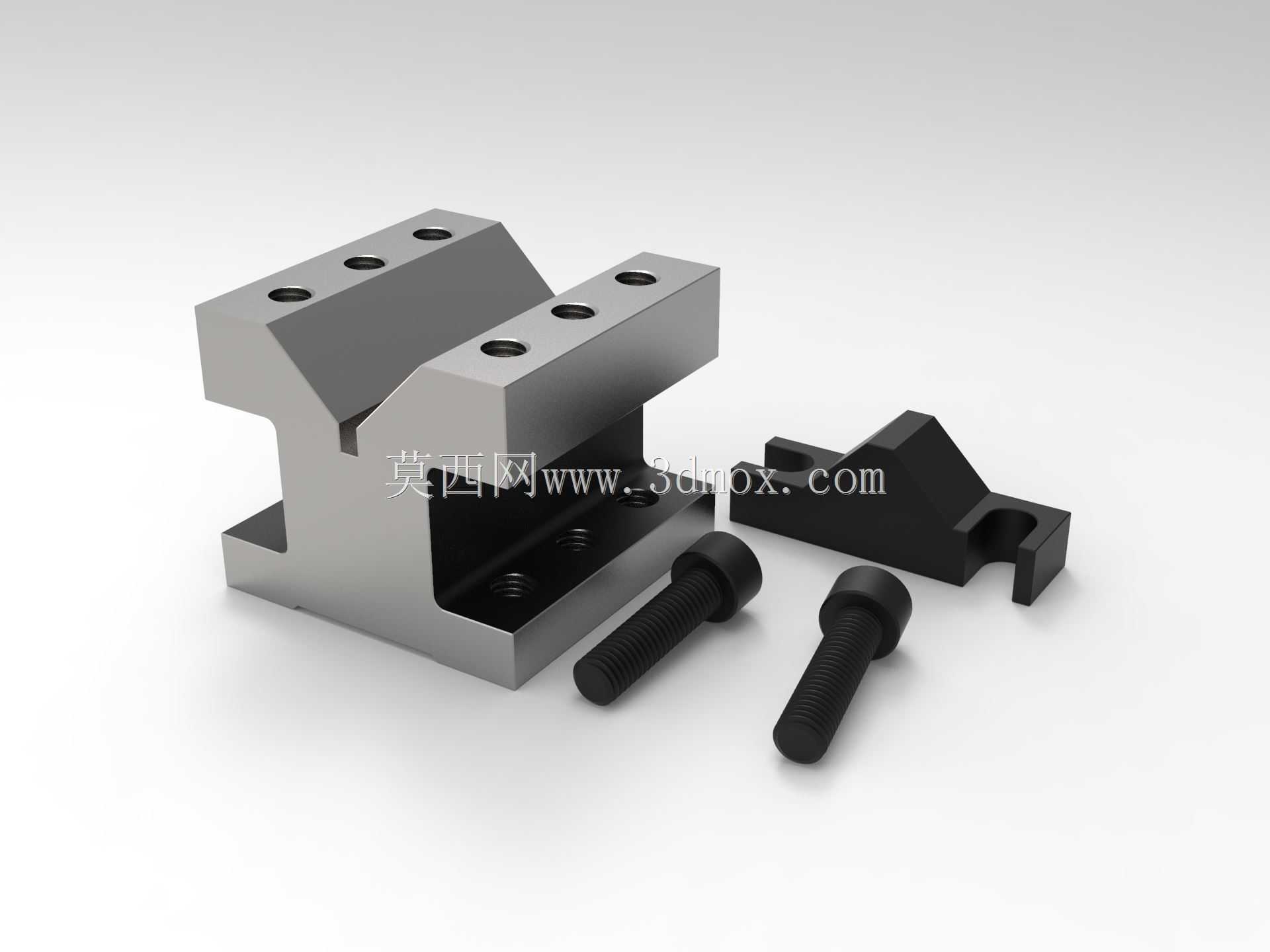

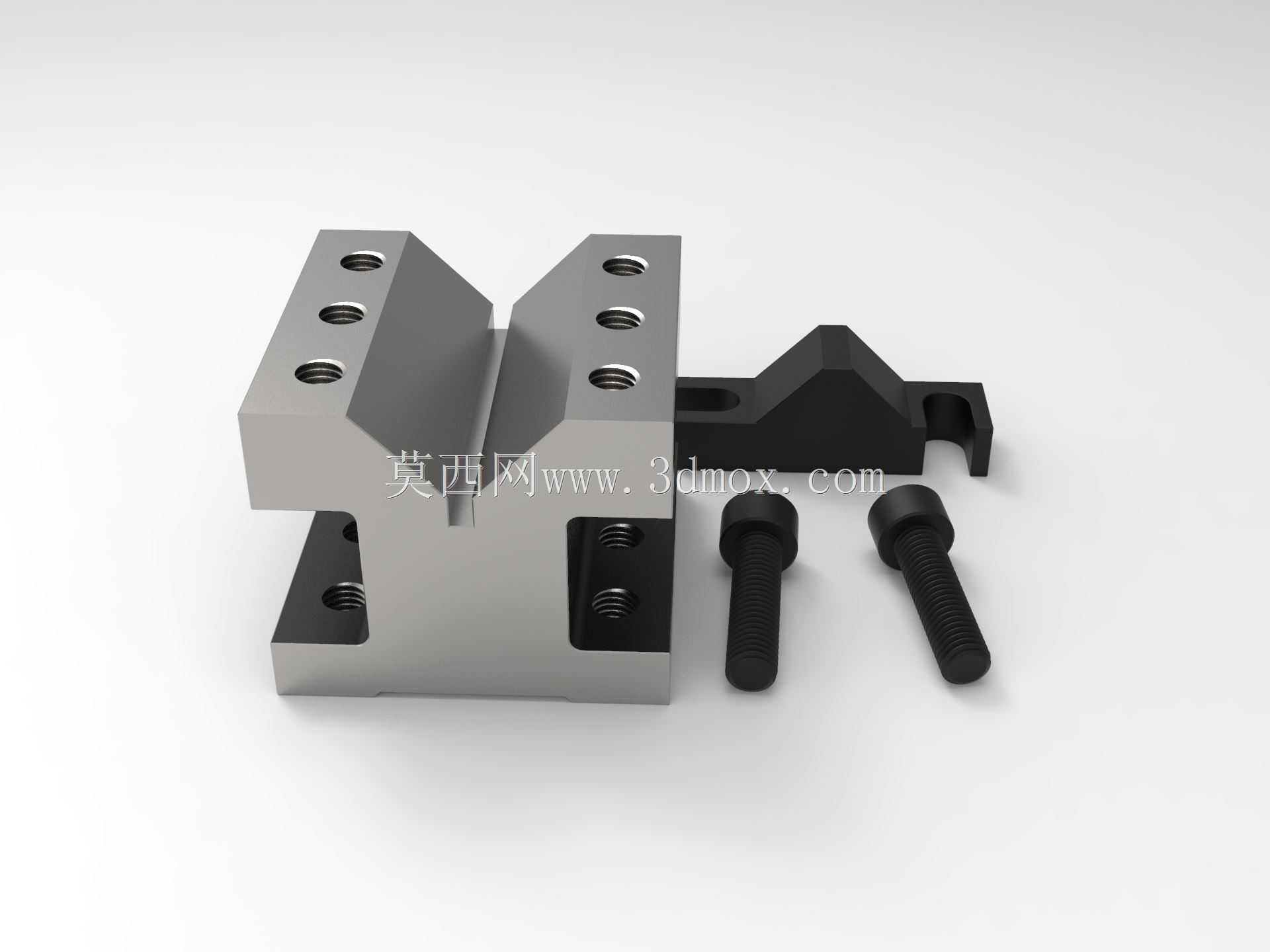

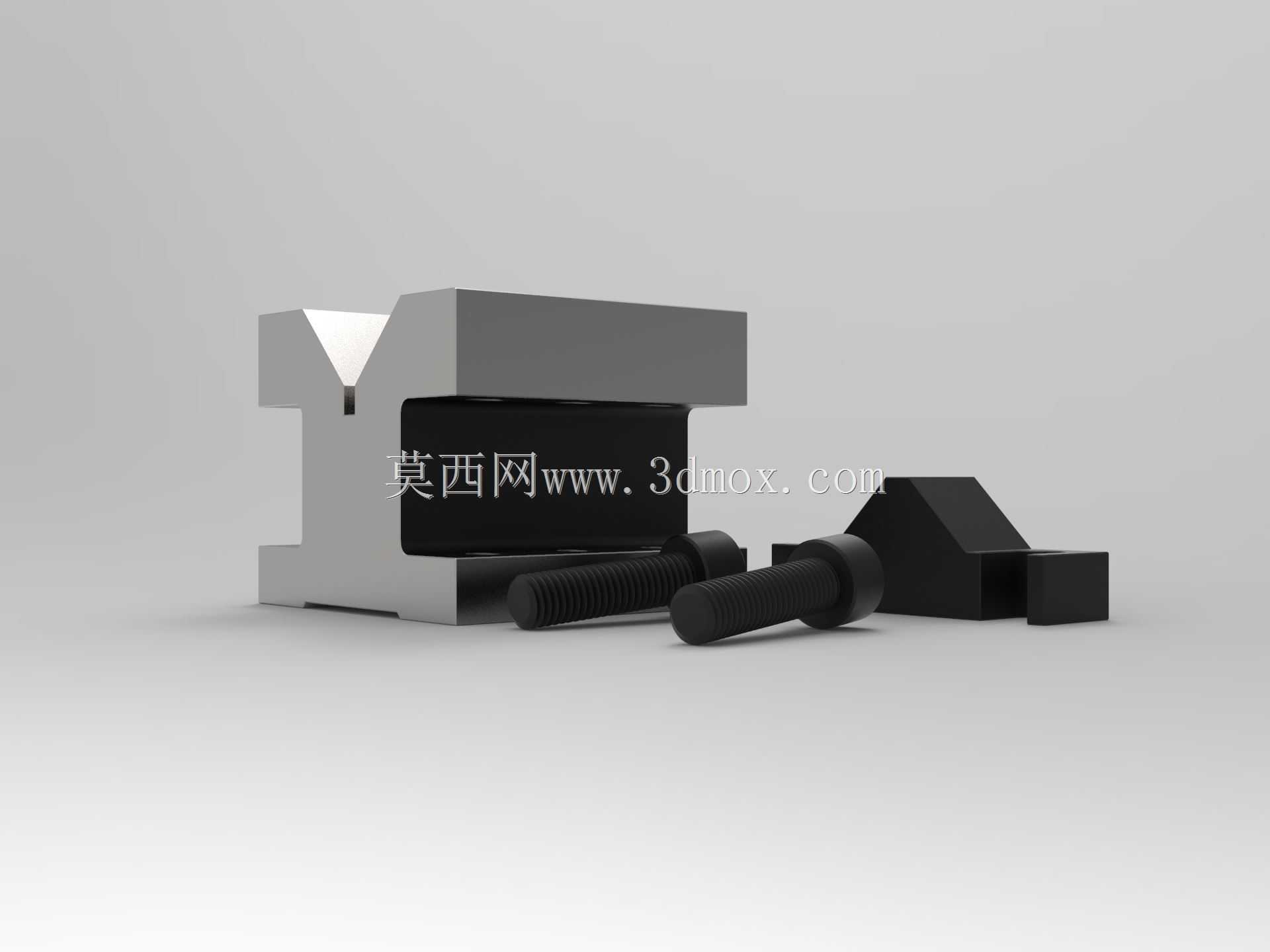

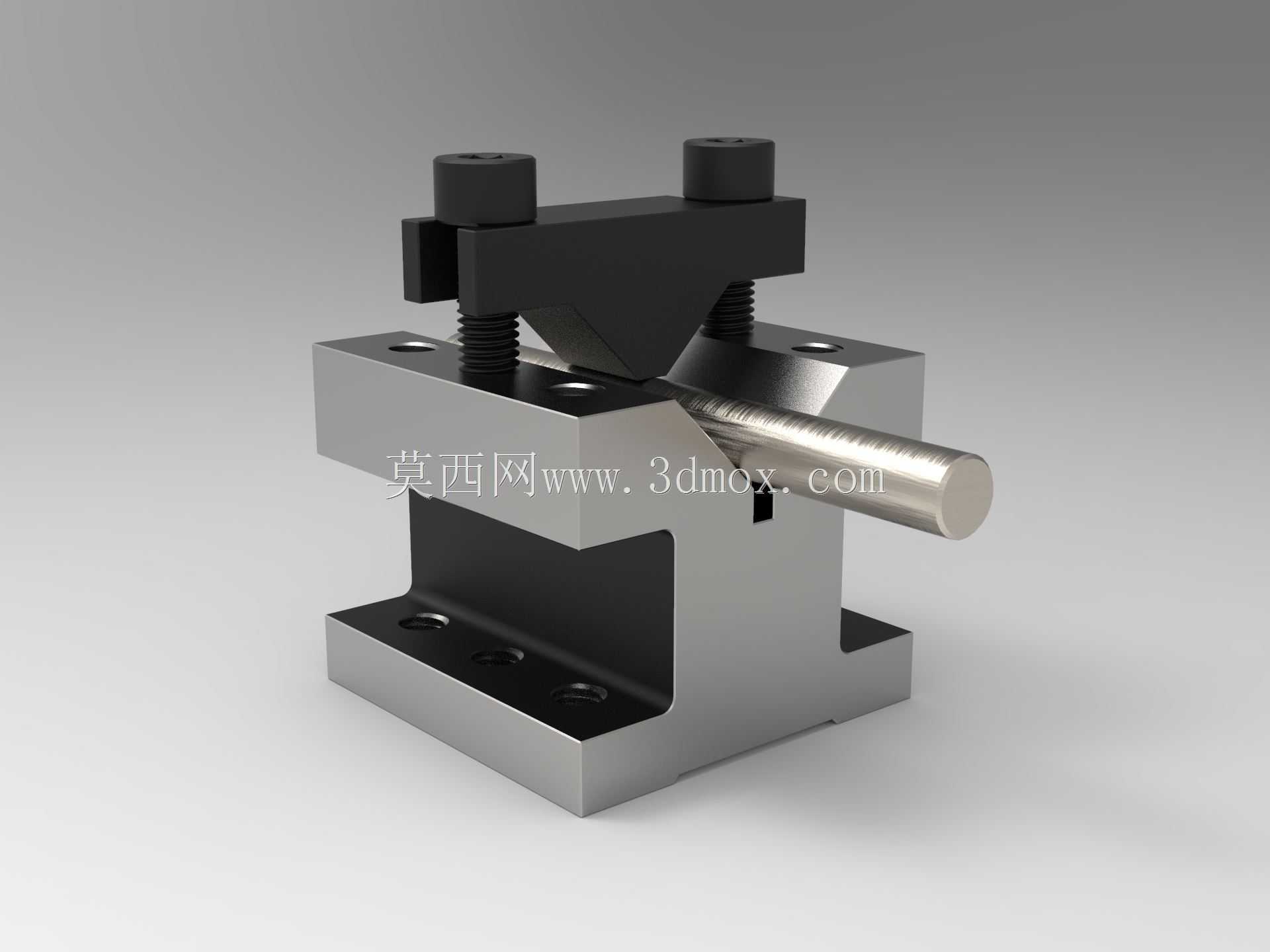

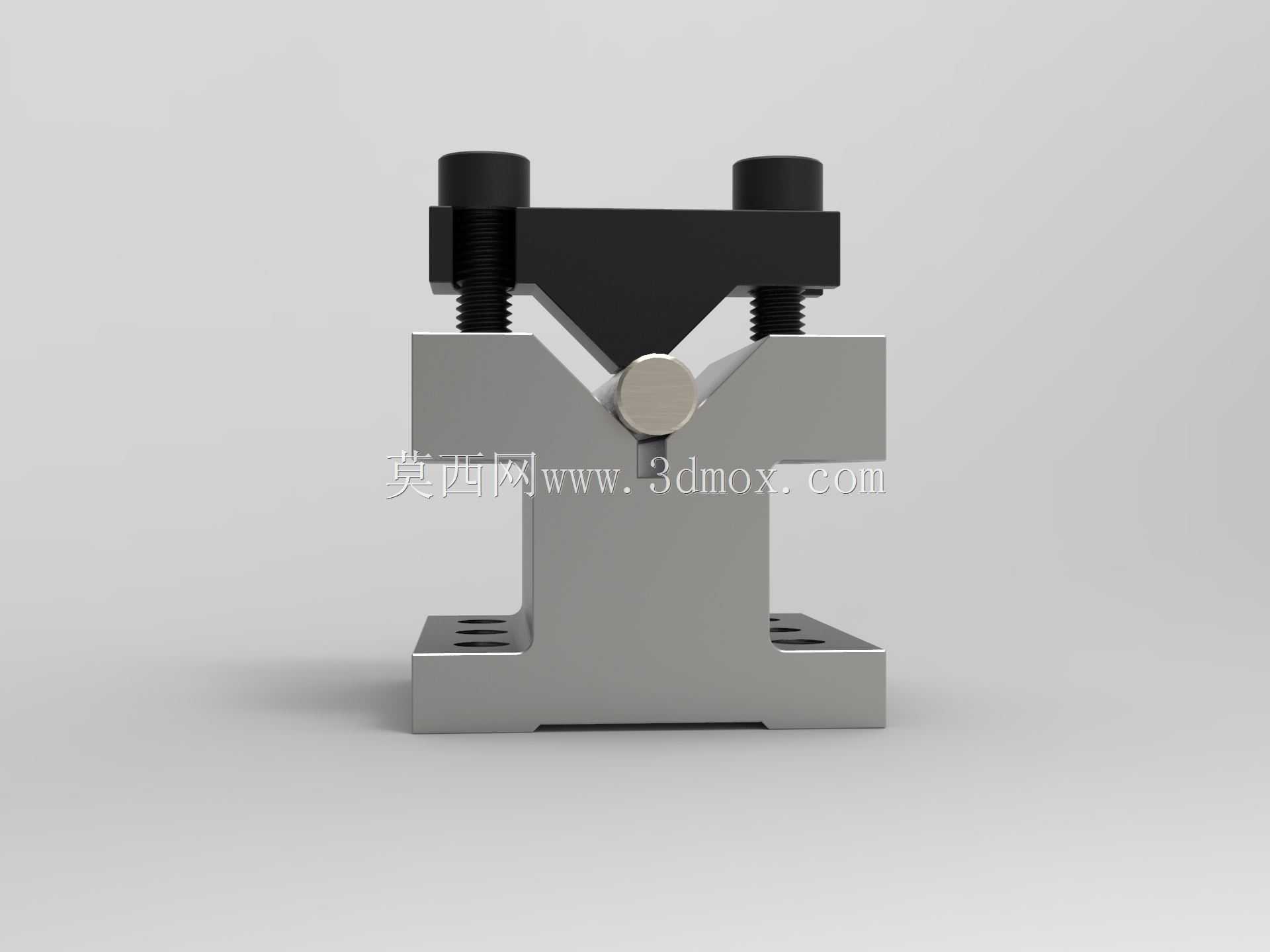

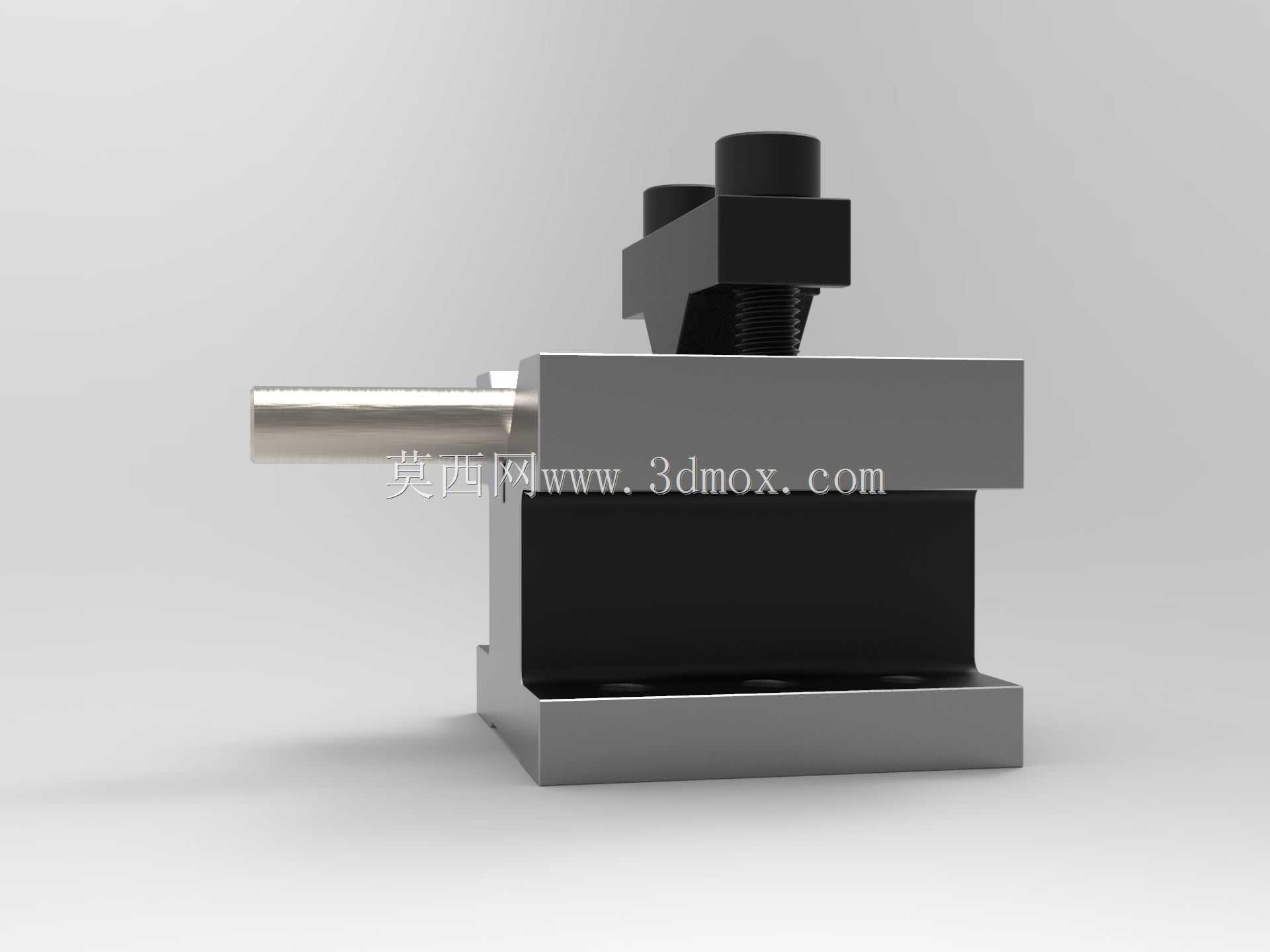

　　在轴类零件的铣削、钻孔、磨削加工场景中，工件的同轴度定位精度直接决定最终加工尺寸的形位公差是否达标，这款带压紧结构的V型夹持座，就是针对中小直径回转体零件装夹需求设计的定位工装。日常车间作业里，常遇到光轴、阶梯轴、销轴类零件需要在侧面加工键槽、径向孔，或是在外圆做局部铣削的工况，普通平口钳夹持回转体时容易出现工件转动、轴线偏移的问题，三爪卡盘装夹则存在找正时间长、无法兼容多规格轴径的痛点，这款V型座的90度V型定位面，能依靠V型槽的两个斜面自动对中工件轴线，无需反复打表找正，大幅缩短单件装夹的辅助时间。从结构设计逻辑来看，底座采用带安装孔的一体式铸铁结构，底部的四个沉头安装孔可直接固定在机床工作台T型槽上，

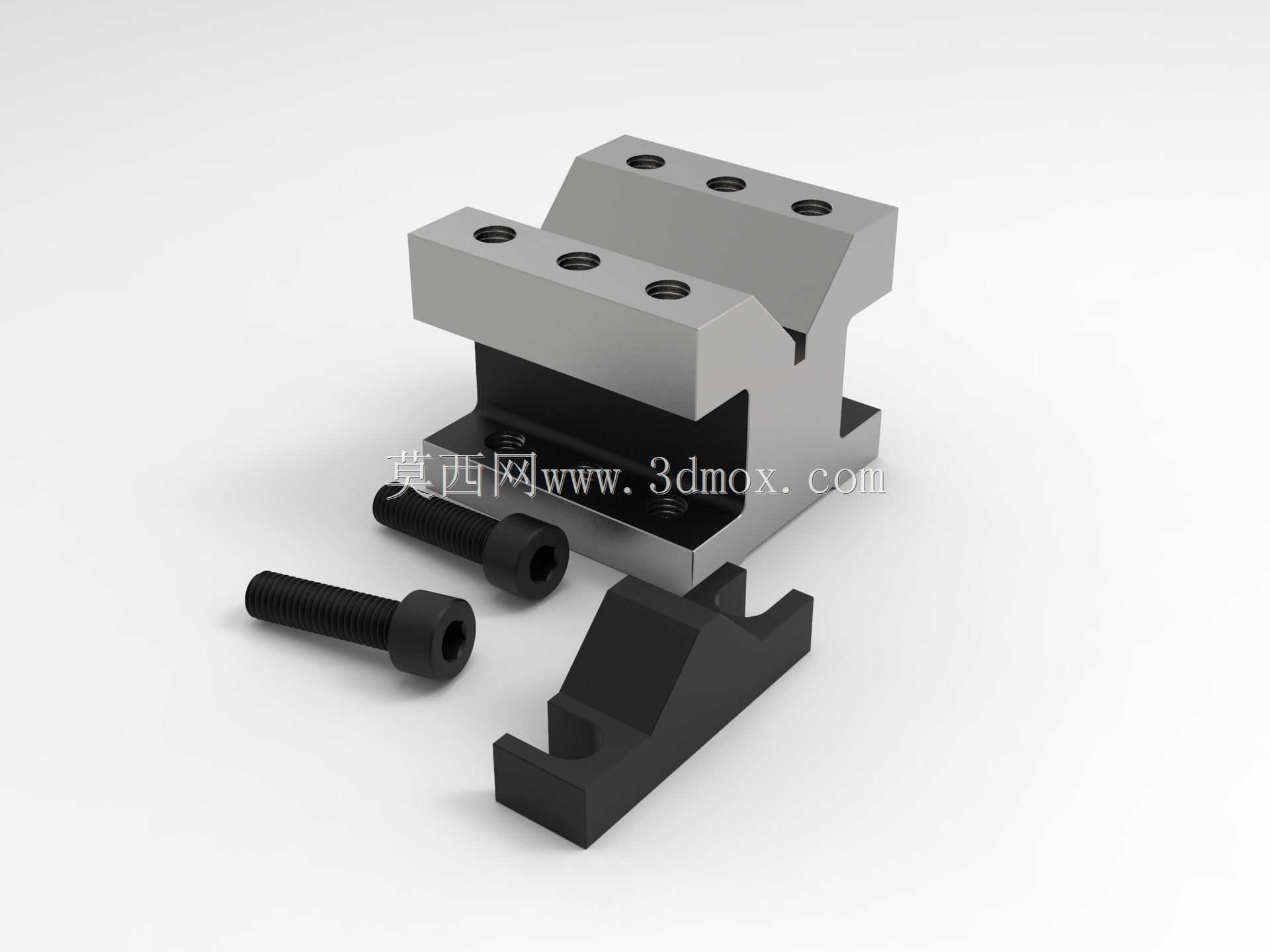

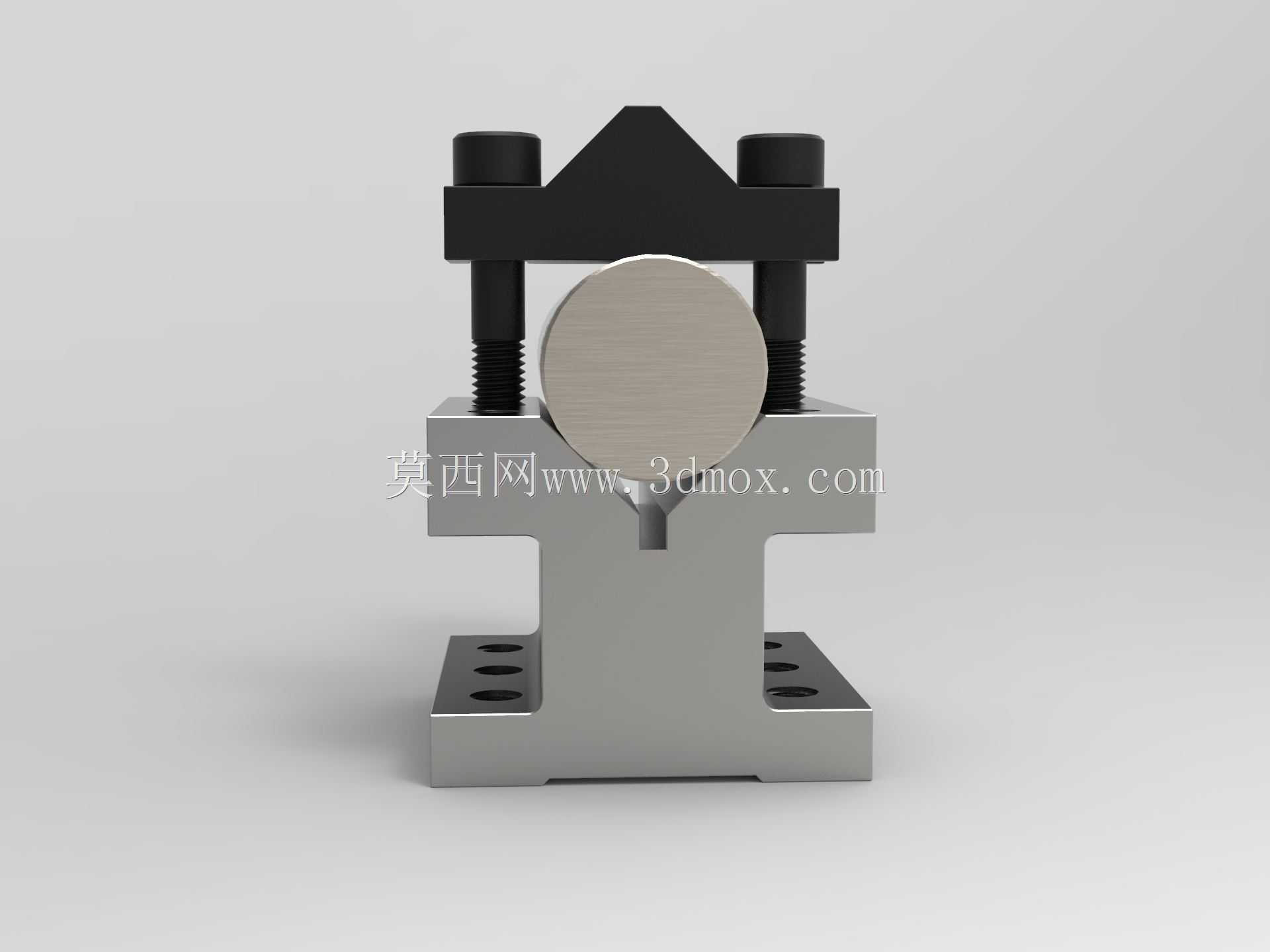

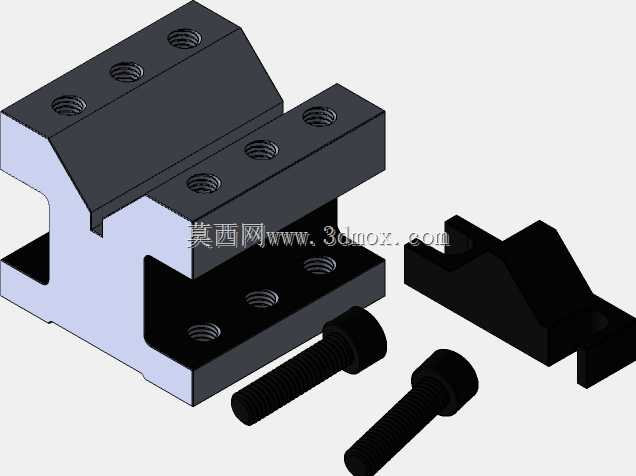

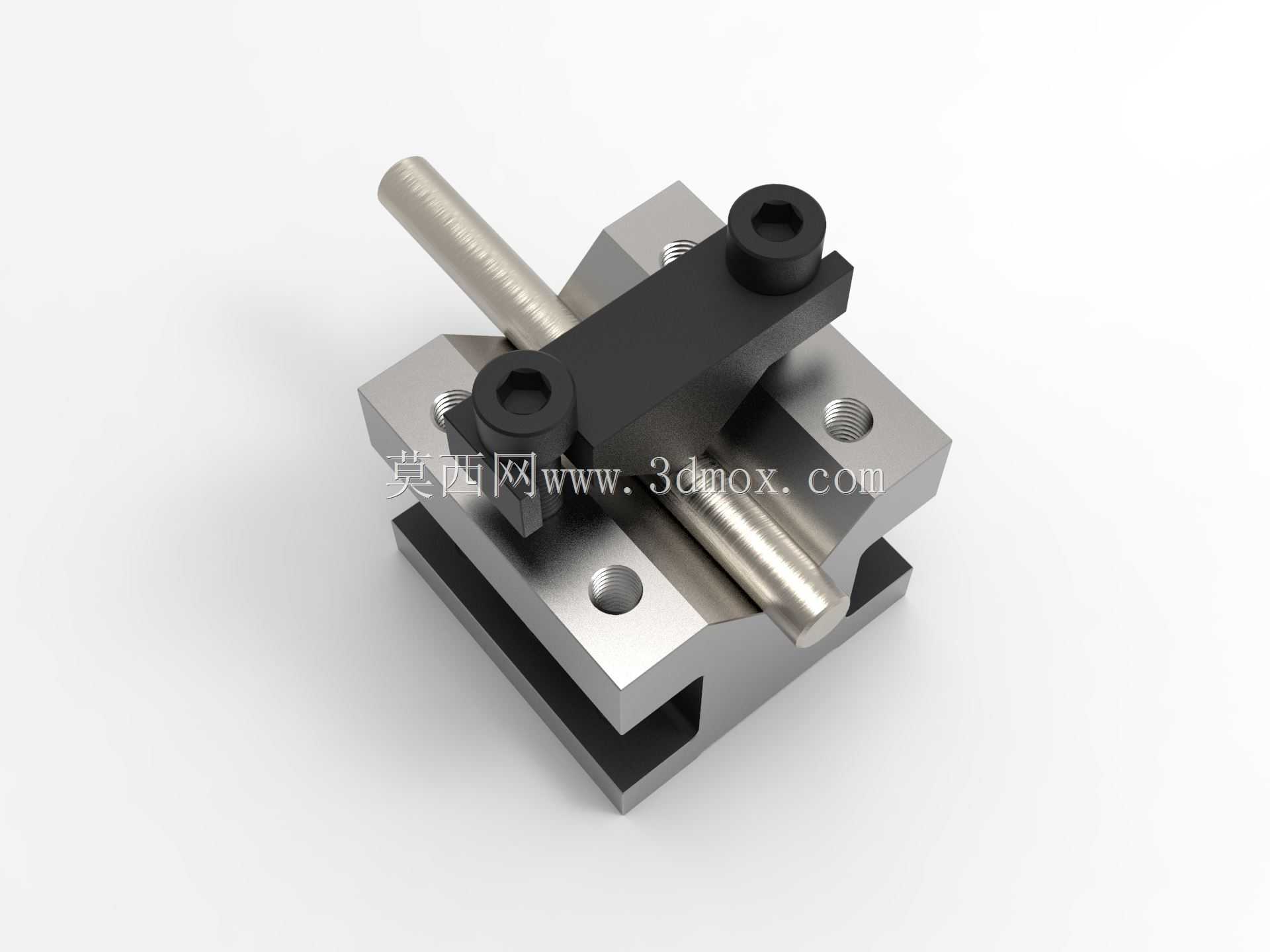

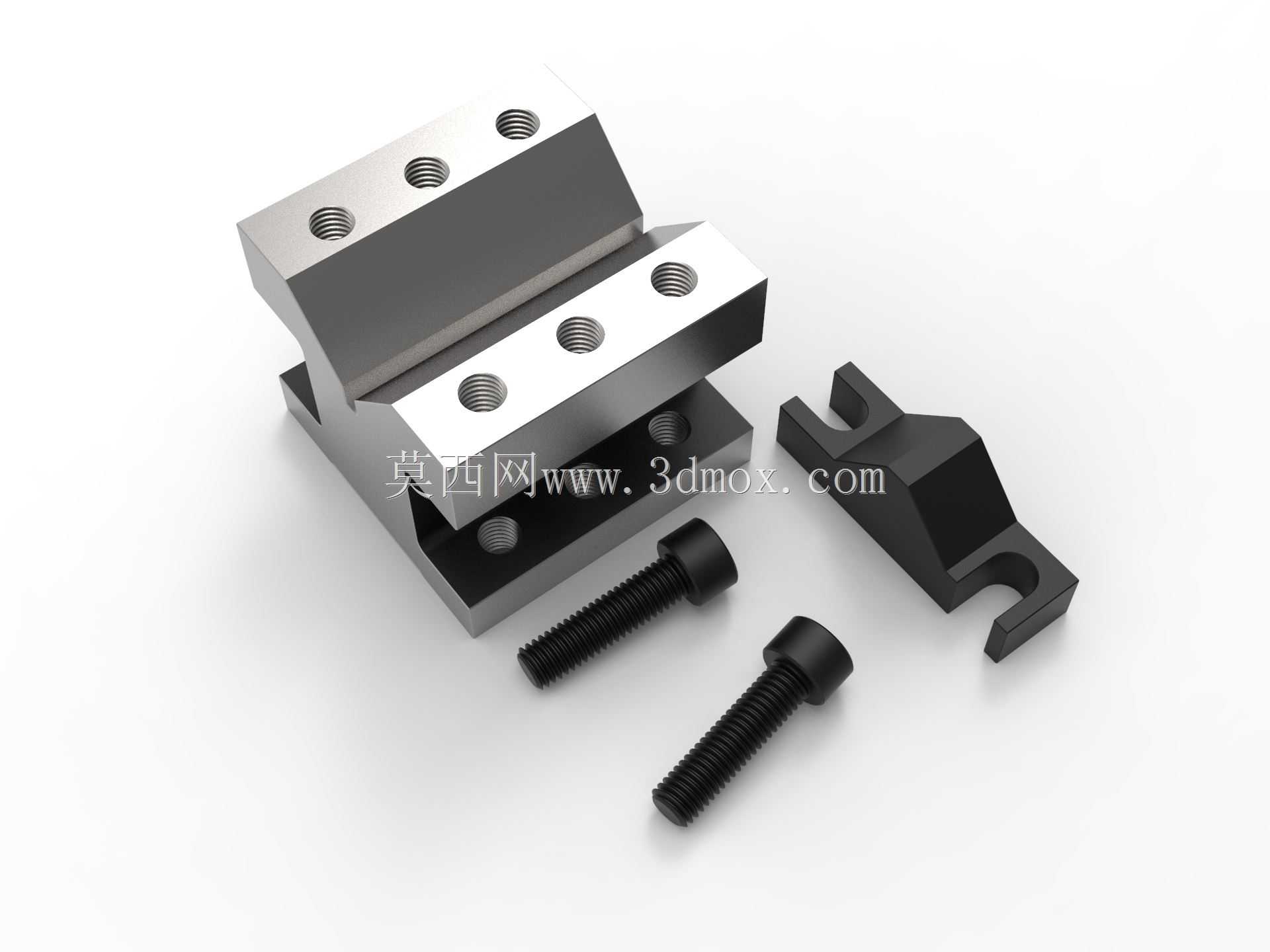

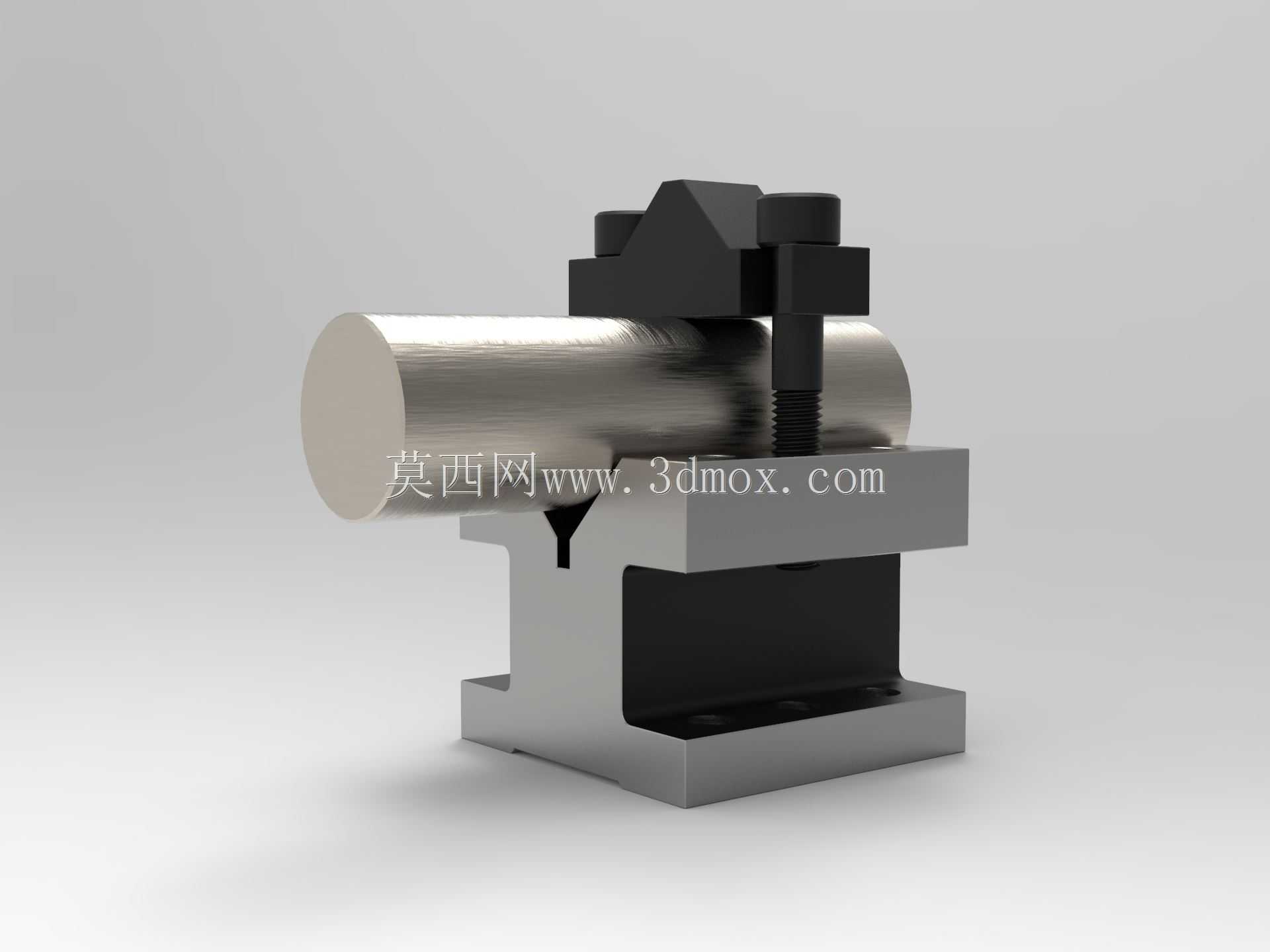

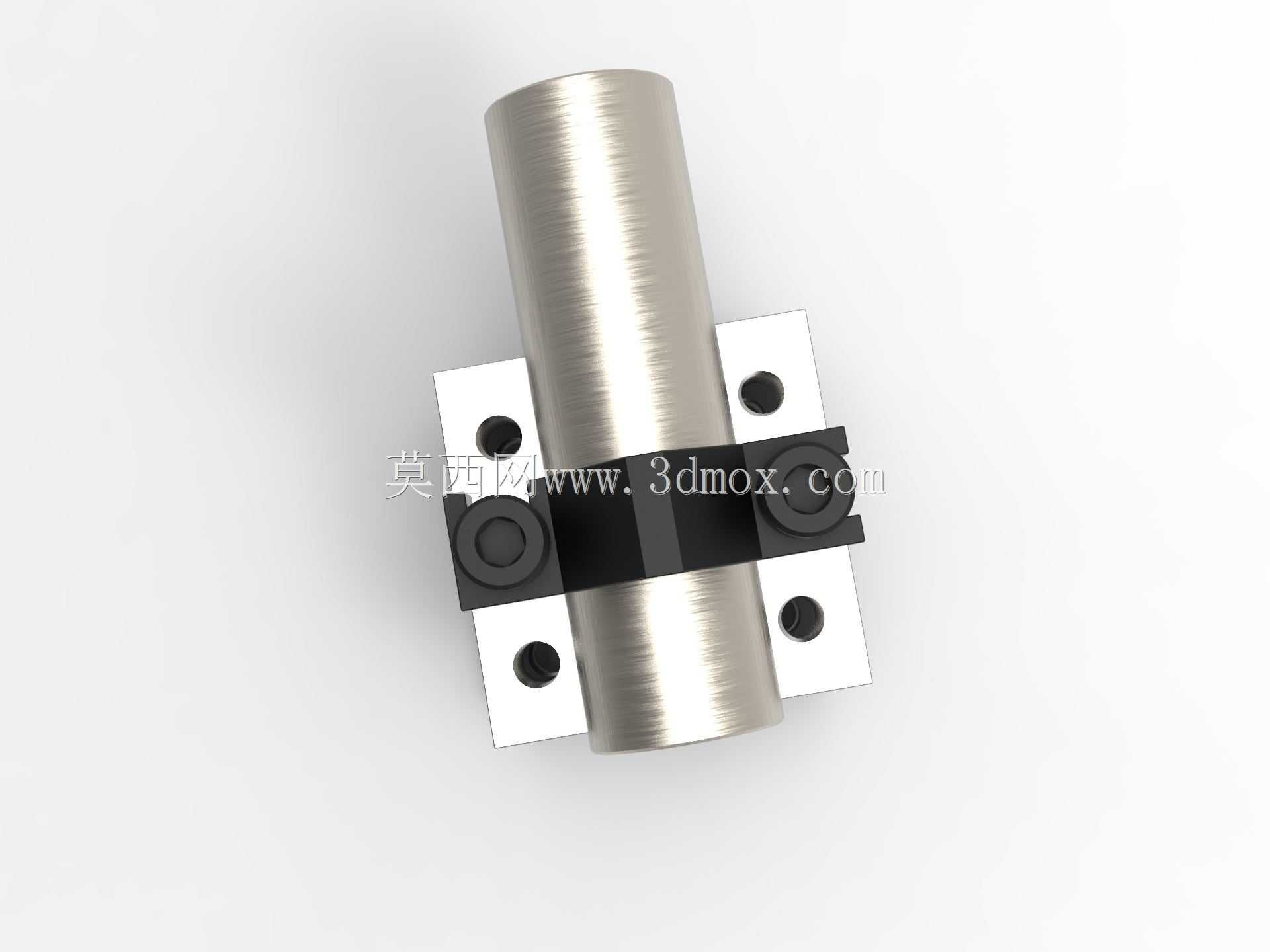

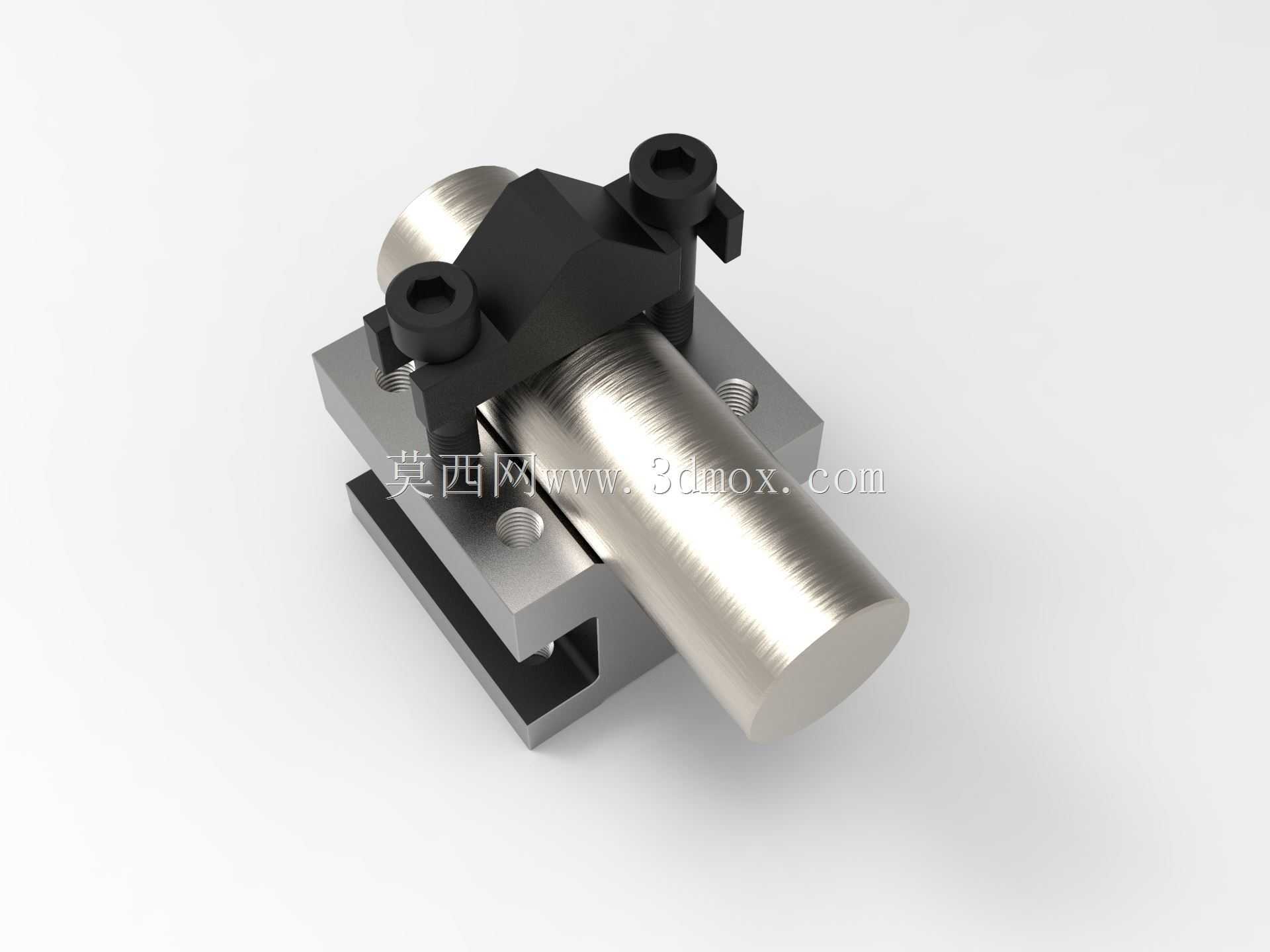

　　或是搭配组合夹具的基础板使用，安装边界适配常规铣床、磨床、钻床的工作台装夹尺寸，底座下部的镂空减重槽在保证整体刚性的前提下，降低了工装自身重量，方便车间内周转搬运。V型槽的开口尺寸覆盖常见的20mm到80mm直径轴类零件，槽口边缘做了0.5mm的倒角处理，避免工件吊装放置时磕碰划伤V型定位面，长期使用后若定位面出现磨损，可直接对V型面进行修磨，无需整体更换工装，降低车间工装维护成本。上方的压紧组件采用螺栓压板式结构，两个压紧螺栓对称分布在V型槽两侧，压板的压合面做了网纹滚花处理，增大与工件外圆的摩擦力，防止加工过程中工件受切削力作用出现轴向窜动或是周向转动，螺栓的行程可根据工件直径灵活调整，装夹不同直径工件时无需更换压板，

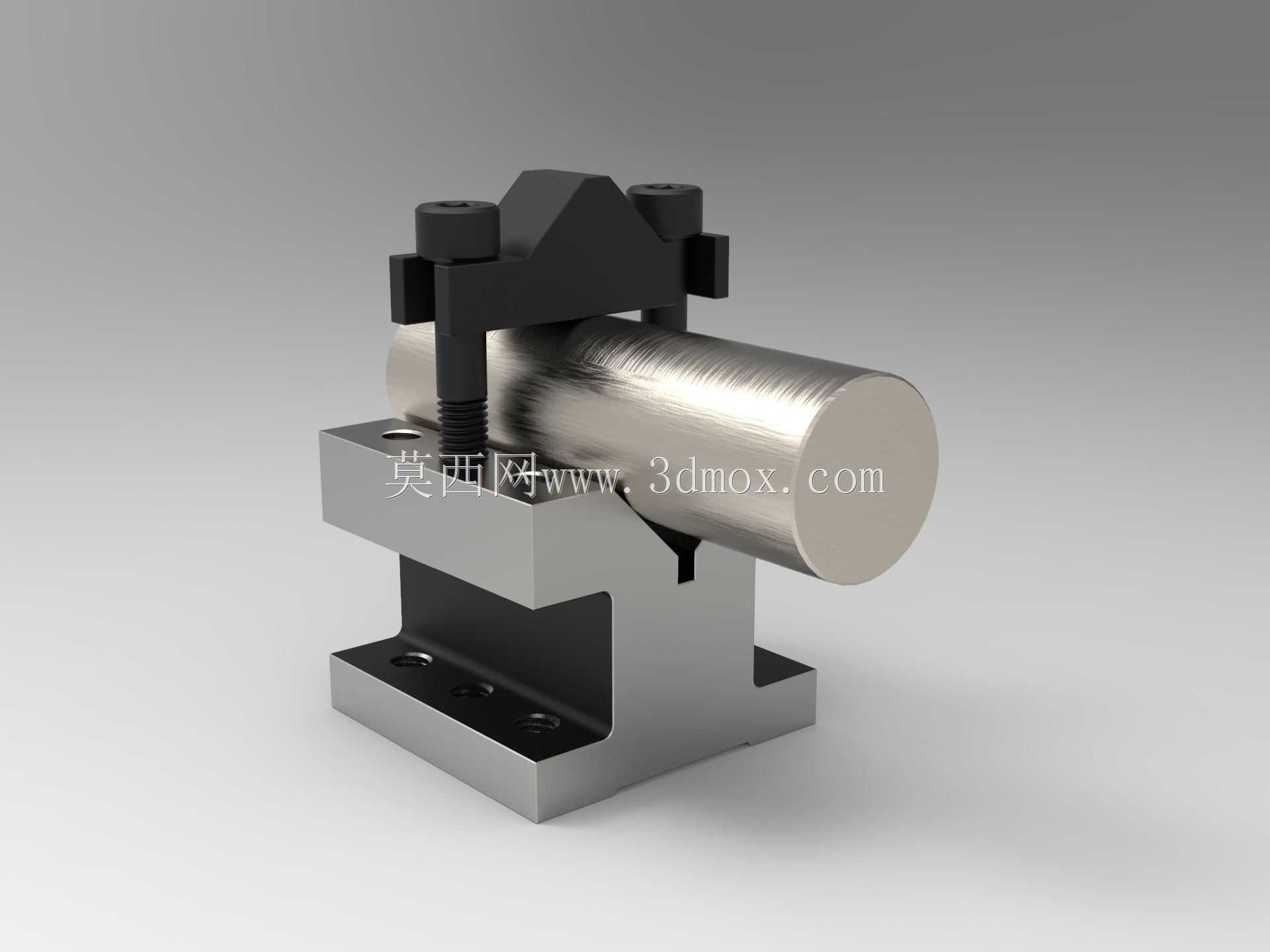

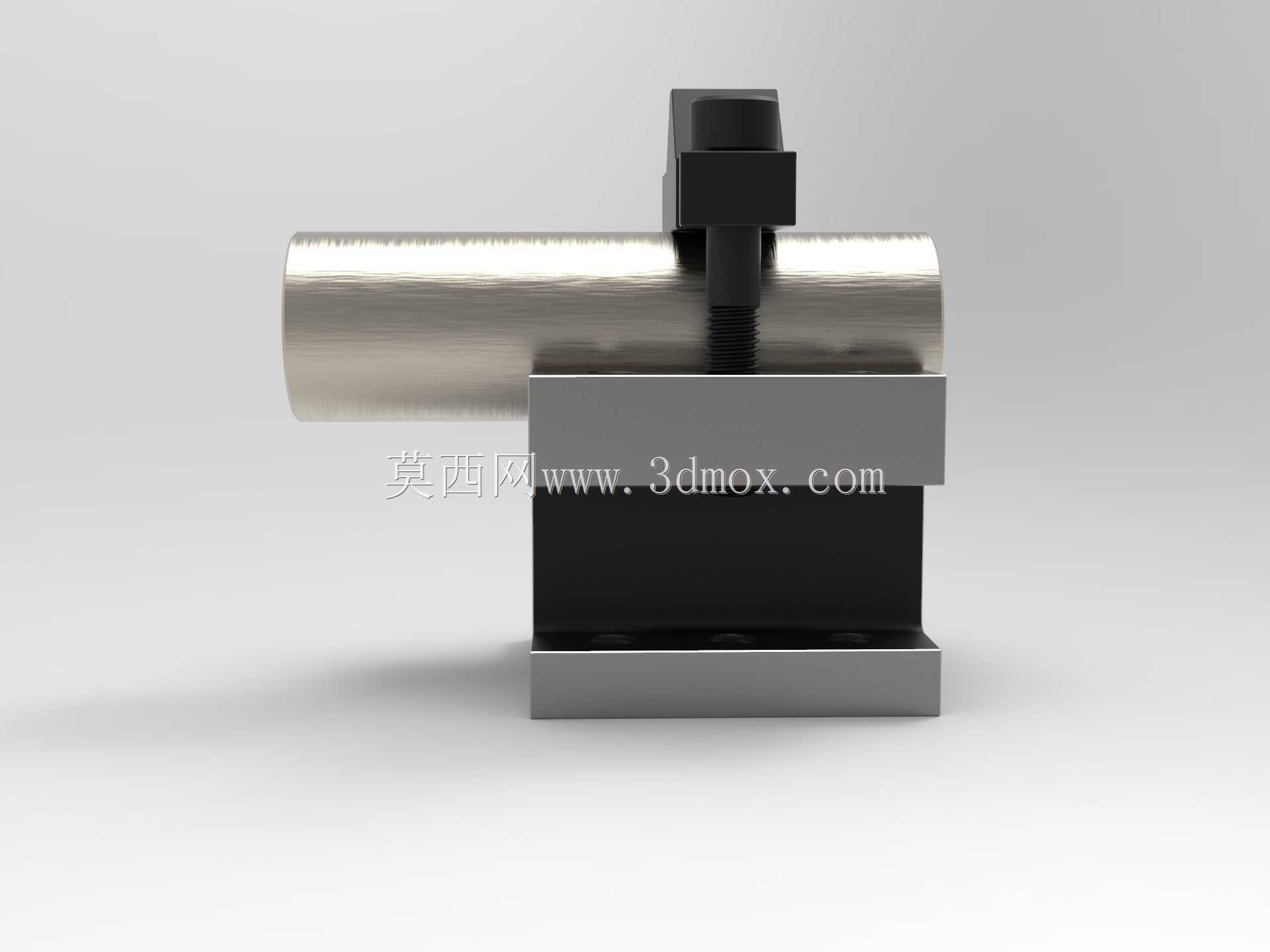

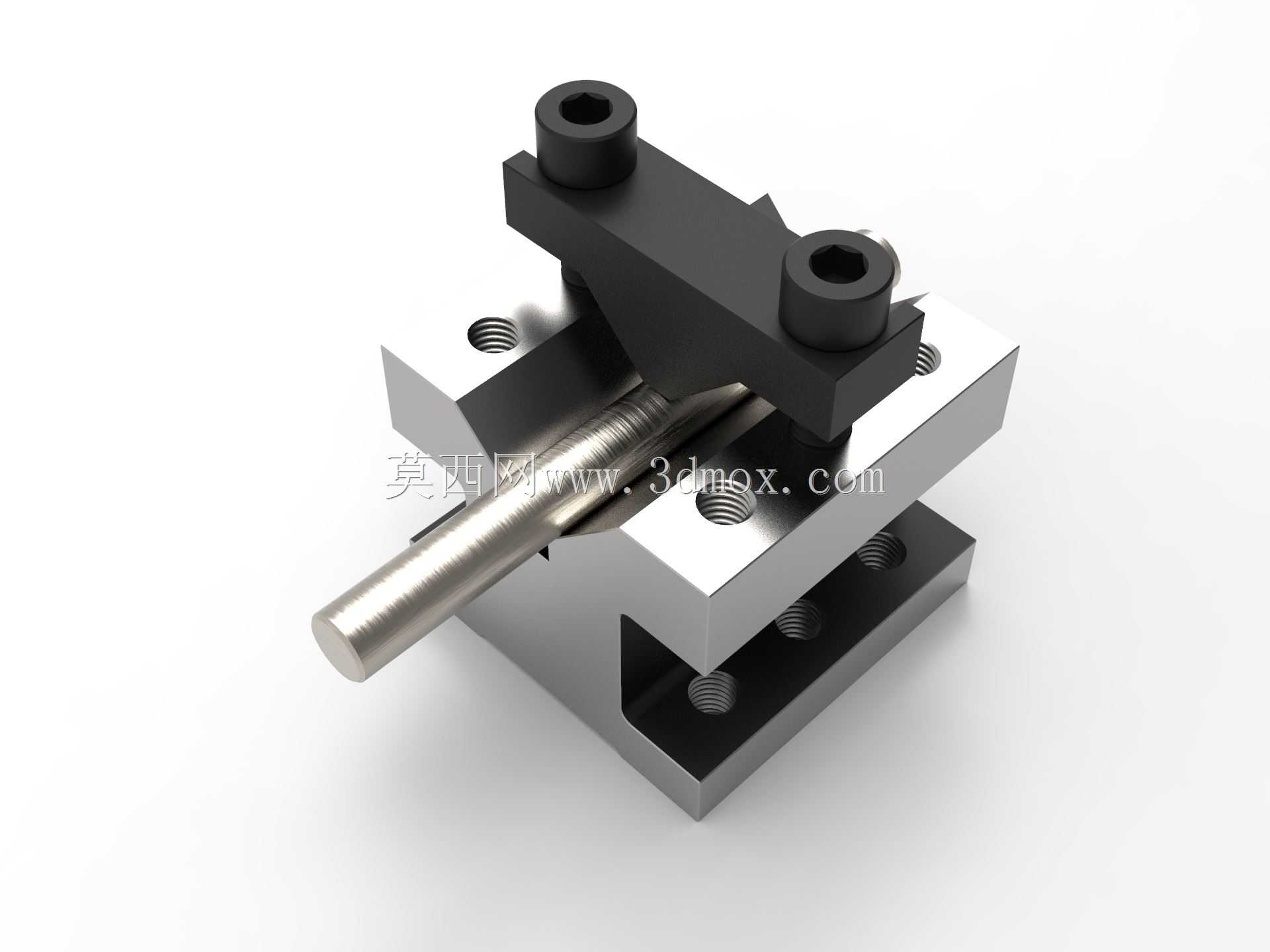

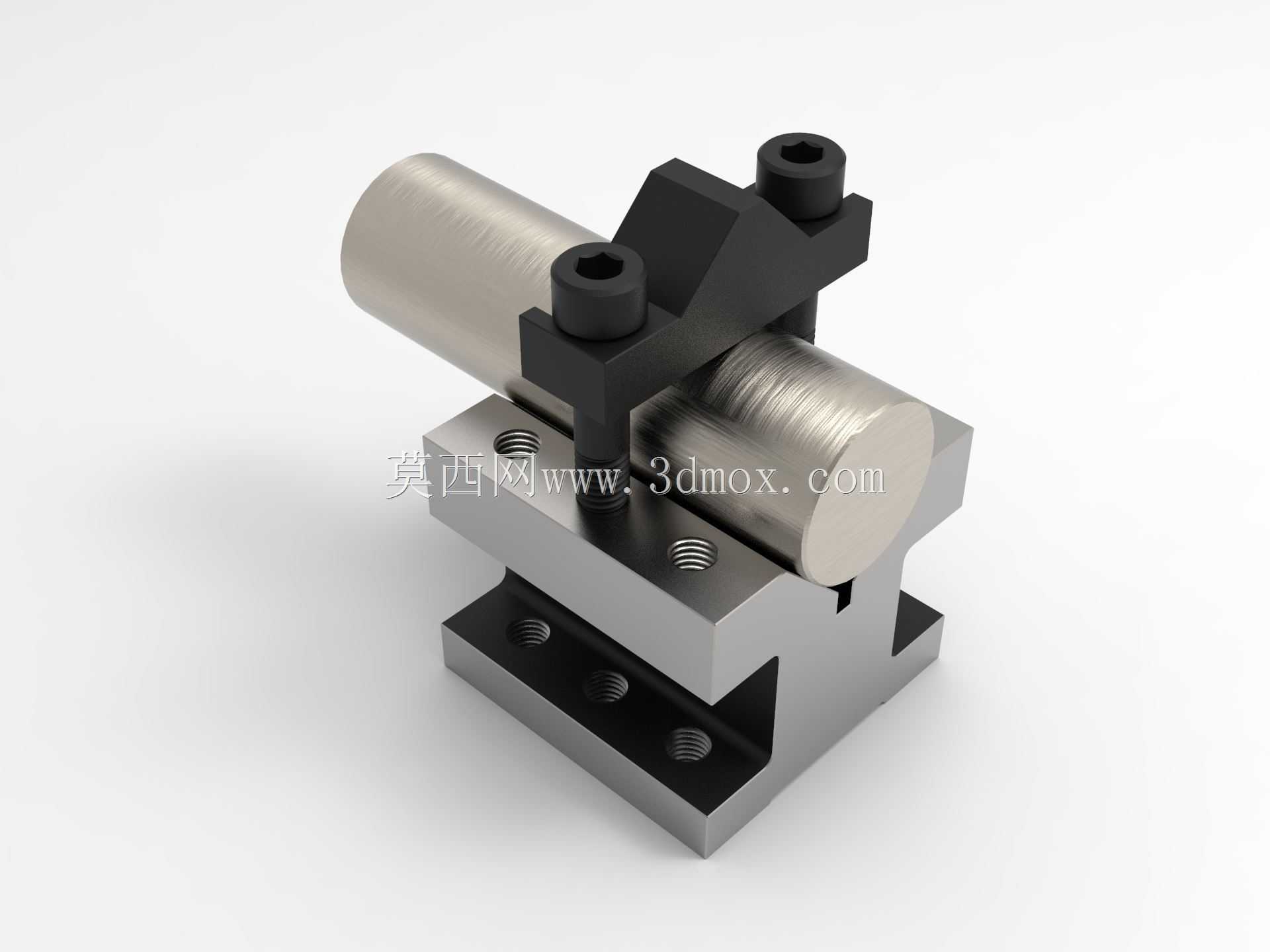

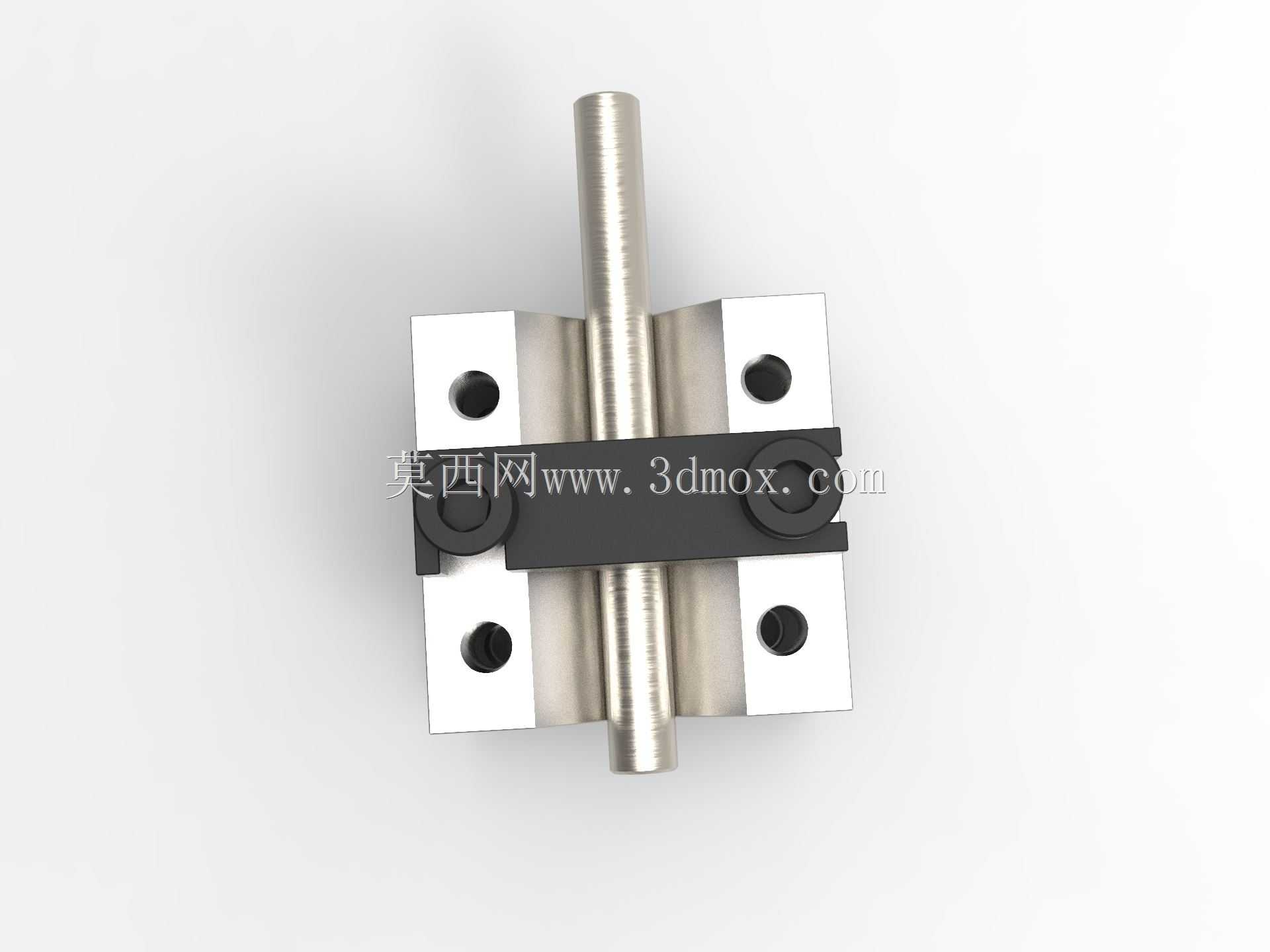

　　只需调整螺栓锁紧高度即可。实际使用时，先将V型座通过底部安装孔固定在工作台上，擦净V型定位面的切屑与切削液残留，将待加工轴件吊放至V型槽内，确认工件轴向位置对齐加工工位后，缓慢拧紧两侧的压紧螺栓，压合过程中注意两侧螺栓同步锁紧，避免单侧压紧力过大导致工件轴线偏移，锁紧后可通过百分表打表检测工件外圆的径向跳动，确认定位精度符合加工要求后即可启动设备加工。不同于普通固定式V型铁，这款带压紧结构的V型座无需额外搭配压板螺栓，整套工装集成了定位与压紧功能，在小批量多品种的轴类零件加工场景中，能减少工装配件的准备时间，避免现场找配件耽误生产节拍。V型座的主体材质选用灰铸铁HT200，经过时效处理消除内应力，长期使用不会出现形变，

　　保证定位精度的稳定性，V型定位面经过淬火处理，表面硬度达到HRC45-50，耐磨性能优异，能承受频繁的工件装夹摩擦与切削振动。在做外圆磨削加工时，这款V型座还可作为工件的支撑座使用，搭配磨床的尾座顶尖，实现长轴类零件的辅助支撑，减少长轴加工时的让刀形变，提升磨削加工的尺寸精度。针对钻径向孔的工况，V型座的侧面预留有定位键槽，可安装定位键对齐钻床工作台的进给方向，保证钻孔的位置度公差符合图纸要求，无需每次装夹都拉表对齐工装方向。在装配车间的轴组件预装作业中，这款V型座也可作为装配定位工装使用，将轴件固定在V型槽上，可完成齿轮、轴承、联轴器等零件的压装作业，避免装配过程中轴件滚动影响装配精度。整体结构没有复杂的传动部件，日常维护只需定期清理V型槽内的切屑，在压紧螺栓的螺纹处涂抹少量润滑脂防止锈蚀即可，使用寿命远高于普通焊接式工装，适合机械加工车间、工装维修班组、装配工位作为通用工装配置。
