气动系统气源处理小型空气过滤装置

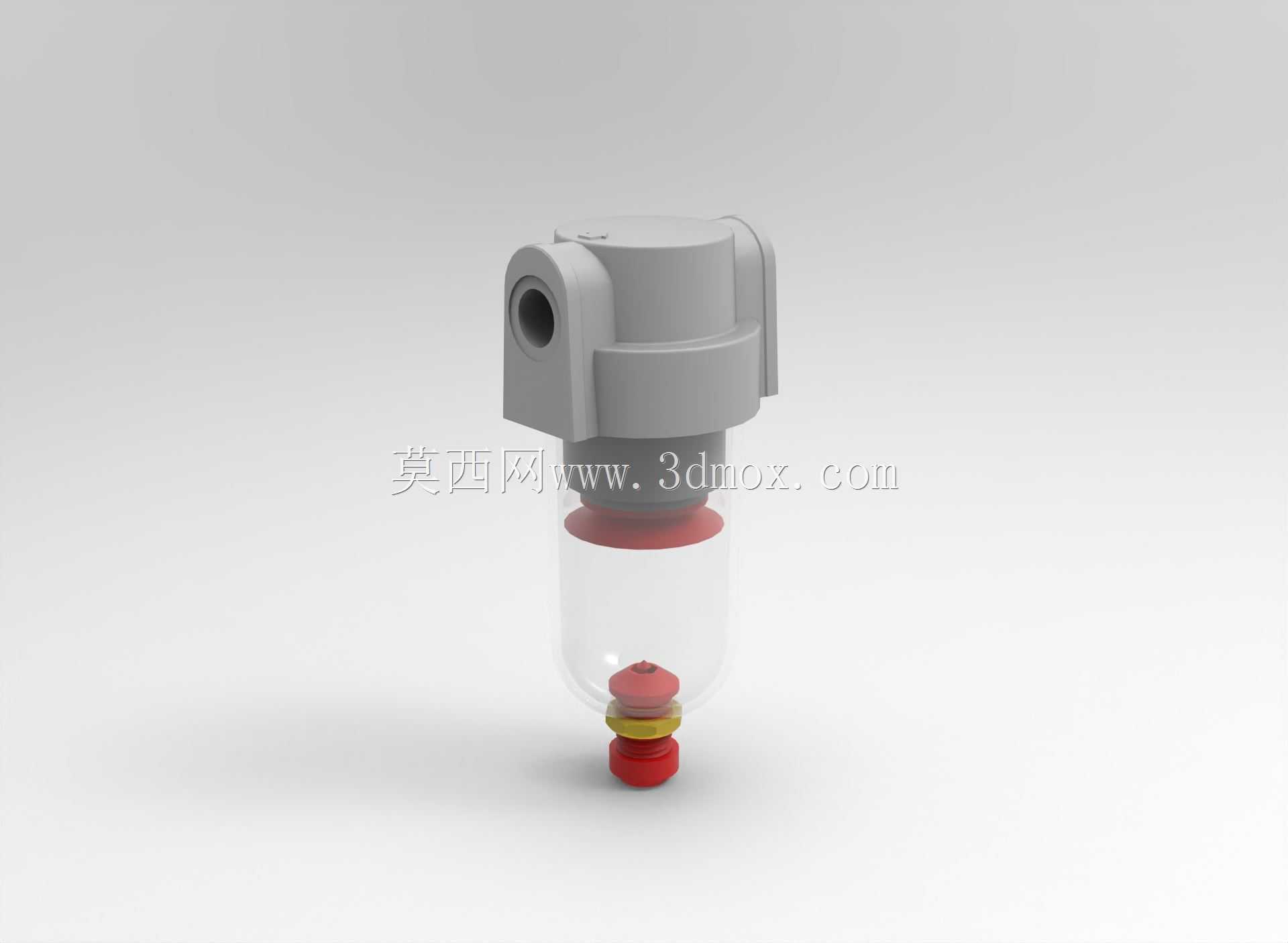

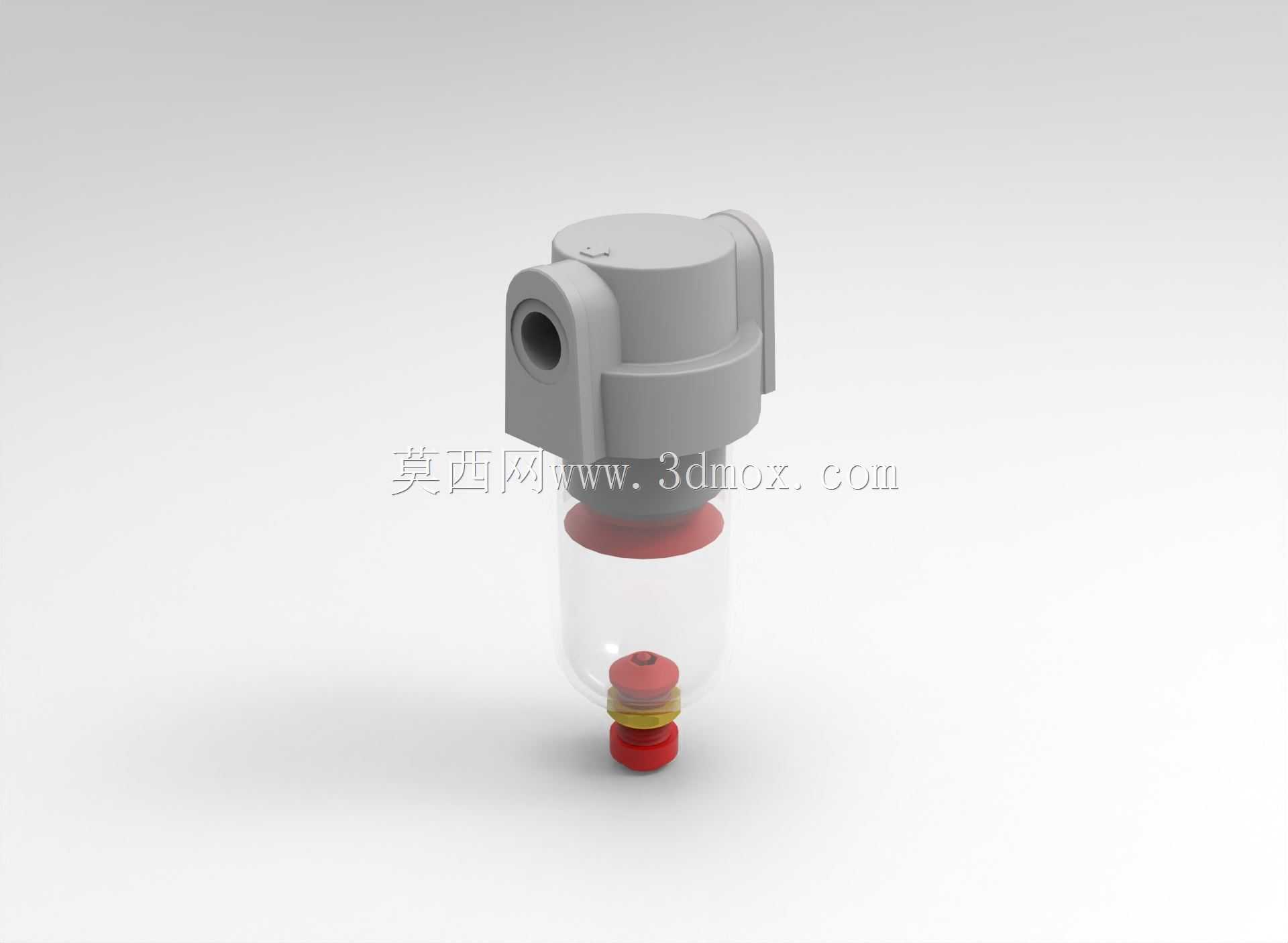

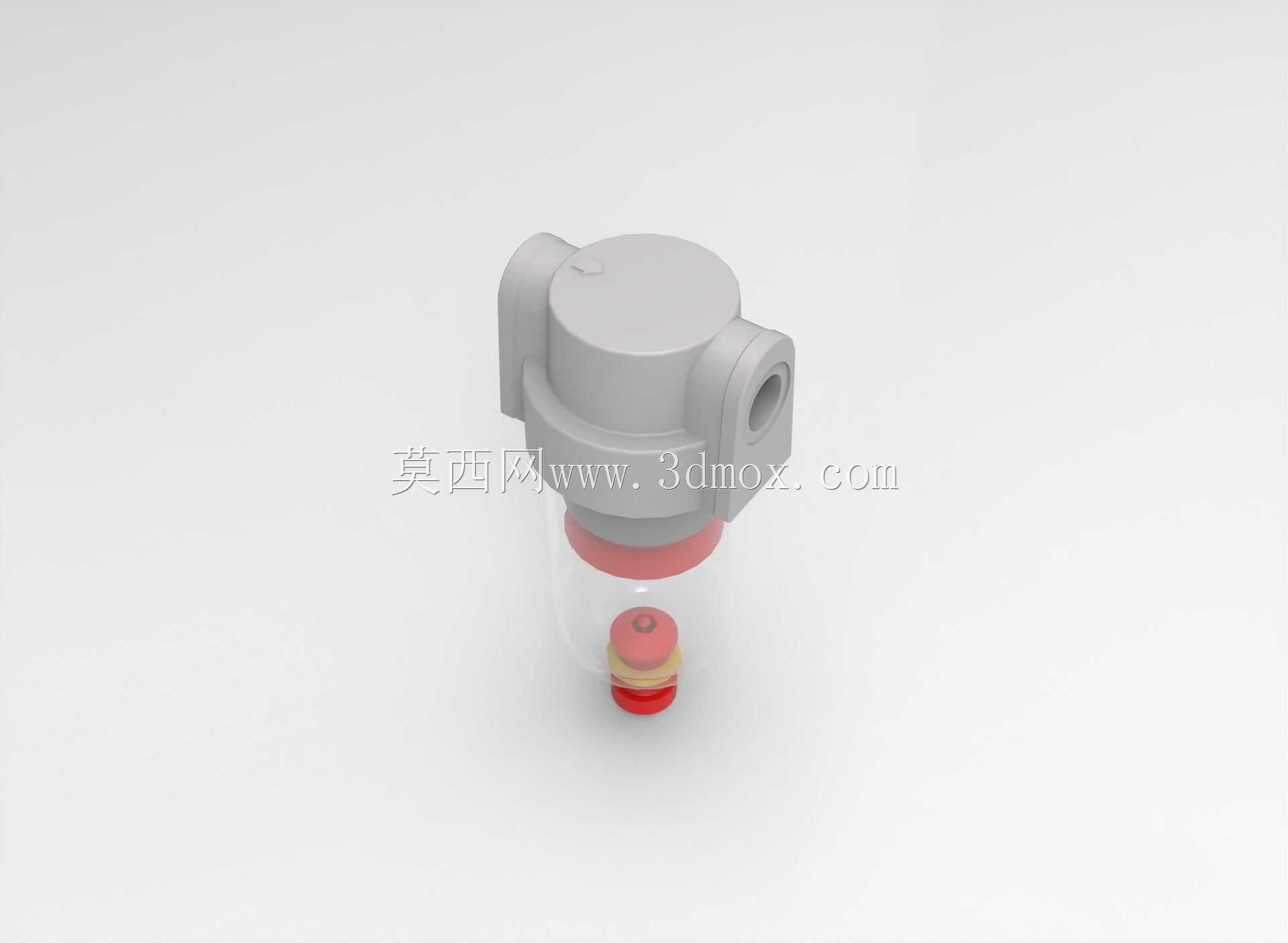

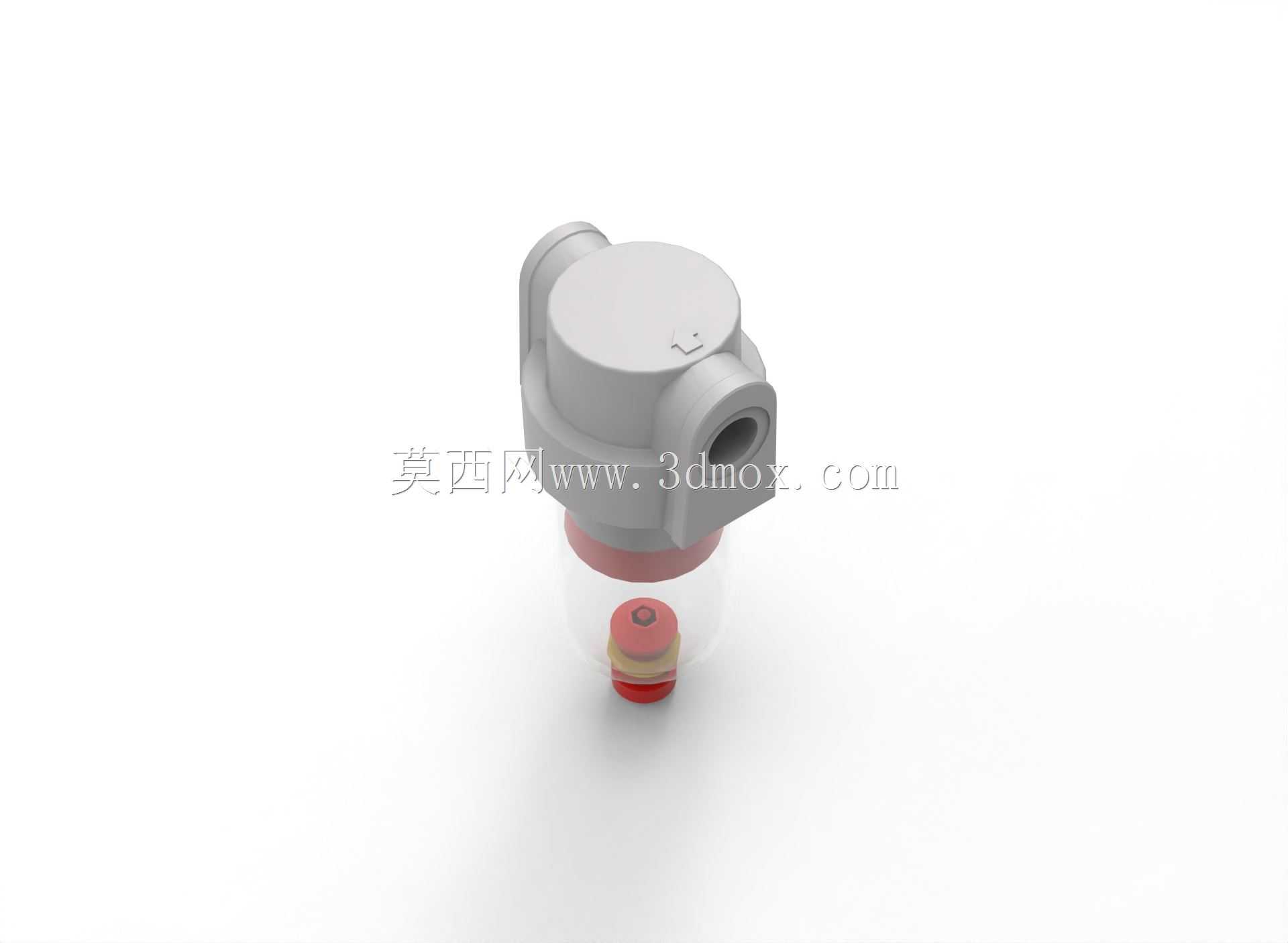

　　这款空气过滤装置主要面向气动控制系统的气源预处理环节，在气动设备的实际应用场景中，从空压机输出的压缩空气往往携带管道锈蚀杂质、冷凝水滴、空压机润滑油雾等污染物，若不经过滤直接接入气动回路，会造成电磁阀阀芯卡滞、气缸密封件磨损、气动仪表测量失准等一系列故障，直接影响整套气动设备的运行稳定性与使用寿命，这类小型过滤装置通常安装在气动回路的最前端，紧邻气源出口位置，也可根据支路用气需求，在精密气动元件的进气端单独加装，实现分级过滤。从功能特性来看，装置上部为压铸铝合金成型的阀体结构，设置有横向贯通的进气与出气接口，接口采用标准管螺纹设计，可直接与常规气动管路的快插接头、金属硬管进行适配连接，阀体内部设置有导流结构与滤芯安装腔，

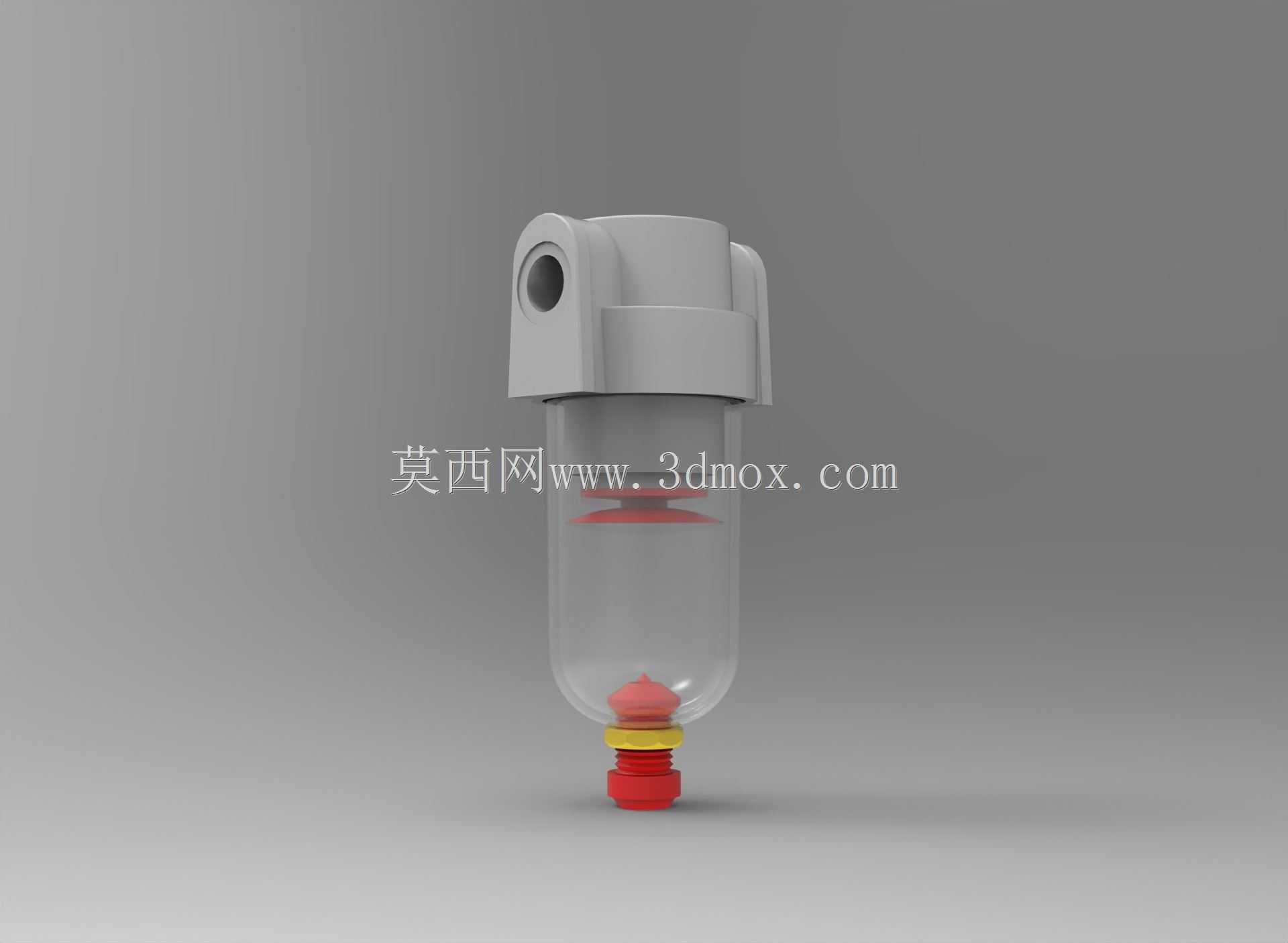

　　压缩空气进入阀体后会先经过旋流导流，利用离心力将大粒径的液态水滴、重质杂质甩向阀体内壁，沿壁面流入下部的储液杯，之后气流再穿过滤芯，滤除剩余的细小固态杂质与悬浮油雾，完成过滤后的洁净空气从出气口送入下游气动回路。下部的透明储液杯采用耐气压的透明工程材质制作，可直接观察内部积存的冷凝水与杂质高度，杯体底部设置有手动排水结构，当积水达到预设高度时，可按压底部的排水阀芯快速排出杯内积液，无需拆解整个装置，日常维护操作十分便捷，部分工况下也可将手动排水结构替换为自动排水组件，适配无人值守的连续运行设备场景。在设计思路上，这款装置优先考虑了气动回路的安装兼容性，整体采用同轴式立式结构，进出气口处于同一水平轴线，安装时无需额外调整管路走向，

　　可直接串联在水平布置的气动管路上，阀体上部的安装凸耳设置有标准安装孔位，既可以通过支架固定在设备墙板上，也可以直接利用管路自身的连接强度实现悬空安装，适配不同设备的安装空间条件。结构设计上充分考虑了耐压需求，阀体与储液杯的连接位置采用密封卡槽加O型圈的密封结构，可承受常规气动系统1MPa以内的工作压力，避免出现漏气、爆杯等安全问题，滤芯采用模块化快拆设计，后续维护时仅需旋下储液杯即可直接更换滤芯，无需将整个阀体从管路上拆卸，大幅降低维护工时。从安装边界尺寸来看，装置整体轴向高度控制在紧凑范围内，进出气接口的中心距符合常规气动元件的安装尺寸规范，储液杯的外径预留了足够的操作空间，安装时在装置下方预留出不小于20mm的排水操作空间即可，

　　侧面无需预留额外的拆装空间，可密集布置在气源处理三联件的安装组架上，不会与相邻的调压阀、油雾器等元件产生安装干涉。在实际选型应用中，这类过滤装置需要根据下游用气设备的过滤精度需求、额定通气流量匹配对应规格的滤芯，常规气动执行元件回路选用40μm过滤精度的滤芯即可满足需求，若下游为气动量仪、精密气动轴承等元件，则需要更换更高精度的滤芯，同时需要根据管路通径选择对应接口尺寸的型号，避免因通径不匹配造成气路过大的压力损失。装置的外部结构做了圆弧过渡处理，没有尖锐的凸起棱角，避免在设备安装、维护过程中划伤操作人员，阀体表面采用喷塑处理，具备基础的防锈防腐蚀能力，可适配常规工业车间的环境使用，在有轻度腐蚀性气体的工况下，也可选用表面做阳极氧化处理的阀体版本，提升装置的环境适应能力。
