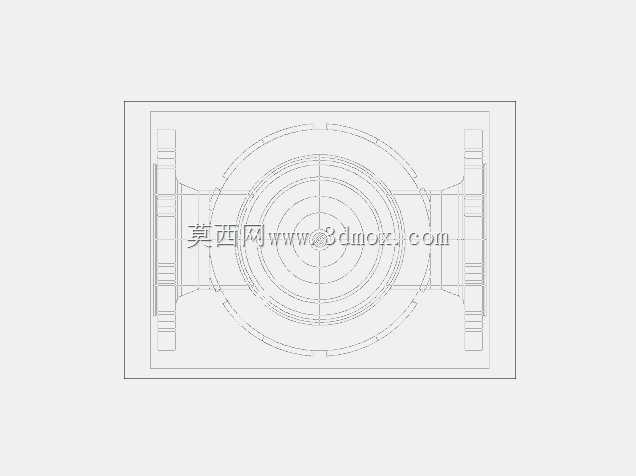

CSF16LT型PN16压力级ND80蒸汽过滤器结构

　　在工业蒸汽输送与热力供应系统的管路布局中，蒸汽介质的洁净度直接影响后端换热设备、调节阀、疏水阀等核心元件的运行寿命与工况稳定性，这款公称通径80mm、公称压力16bar的蒸汽过滤构件，正是针对饱和蒸汽、低压过热蒸汽输送场景的杂质拦截需求设计的管路配套部件。从现场安装适配的角度看，该构件采用双侧法兰对接结构，安装时可直接匹配同压力等级、同通径的蒸汽管路法兰，无需额外加工转接接头，安装边界完全贴合常规工业蒸汽管道的布设规范，阀体中腔的环形过滤腔室预留了足够的滤件安装空间，既可以适配不锈钢编织滤网，也可根据介质杂质含量更换不同过滤精度的烧结滤元，满足不同工况下的杂质拦截需求。

　　设计过程中优先考虑了蒸汽工况下的热胀冷缩适配性，整体壳体采用对称式结构布局，两侧流道同轴度公差控制在0.1mm以内，避免蒸汽流经时产生偏流冲刷，降低局部气蚀损伤的概率；中腔与两侧流道的过渡段采用圆弧顺滑过渡，没有直角突变结构，能有效减少蒸汽流动过程中的压损，经流场模拟验证，额定通流工况下的整体压损不超过0.03MPa，不会对蒸汽输送的压力稳定性造成明显影响。过滤腔的密封结构采用金属缠绕垫片配合法兰止口定位，在200℃以内的饱和蒸汽工况下可长期保持密封可靠性，不会出现垫片高温老化导致的蒸汽泄漏问题。

　　从实际应用场景来看，这类过滤构件通常安装在蒸汽减压阀、流量调节阀、换热设备的上游管段，用于拦截蒸汽管道内的焊渣、锈皮、密封带残段等固体杂质，避免杂质卡涩调节阀阀芯、堵塞换热设备流道、冲蚀疏水阀密封面。日常运维时，只需拆开中腔的快开压盖即可取出滤件进行冲洗或更换，无需将整个构件从管路上切割拆卸，大幅降低了运维的工作量与停机时间。结构设计上充分考虑了不同安装朝向的适配性，无论是水平管路安装还是垂直管路安装，滤件的定位结构都能保证滤元不会因蒸汽冲击出现移位，底部预留的排污接口可在系统不停机的情况下进行定期排污，排出腔体内沉积的大颗粒杂质，延长滤件的更换周期。

　　建模过程中严格遵循管路附件的设计规范，所有法兰连接尺寸、密封面形式、螺栓孔分布都匹配对应压力等级的法兰标准，安装孔位的同轴度、密封面的平面度都满足实际加工与装配的公差要求，壳体壁厚经过强度校核，在1.6MPa的工作压力下留有足够的安全余量，可适应蒸汽系统常见的压力波动工况。流道的通径尺寸全程保持一致，没有出现通流截面突变的结构，避免高速蒸汽流经时产生额外的振动与噪音，壳体外部的加强筋布局既提升了整体结构刚度，也不会在安装时与周边管路、保温层产生干涉，整体安装尺寸紧凑，适合在空间有限的车间蒸汽管廊、设备夹层管路中布设。
