TF4080拔除术专用工业铝型材结构件

　　在自动化生产线的工件拔除工位、工装夹具的承载基座搭建场景中，这类开模定制的铝型材构件是支撑工位功能实现的核心基础部件，区别于常规通用铝型材的标准化截面，这款构件针对拔除作业的受力特性做了专属的截面优化，能够适配拔除动作带来的交变冲击载荷，避免长期作业下的型材形变问题。从实际使用场景来看，这类型材常被用于电子元器件引脚拔除工装的安装底座、小型冲压线废料拔除机构的支撑框架，也可作为非标自动化设备中需要精准定位的工位承载梁，替代传统焊接钢构件的同时，兼顾了装配灵活性与结构刚性。

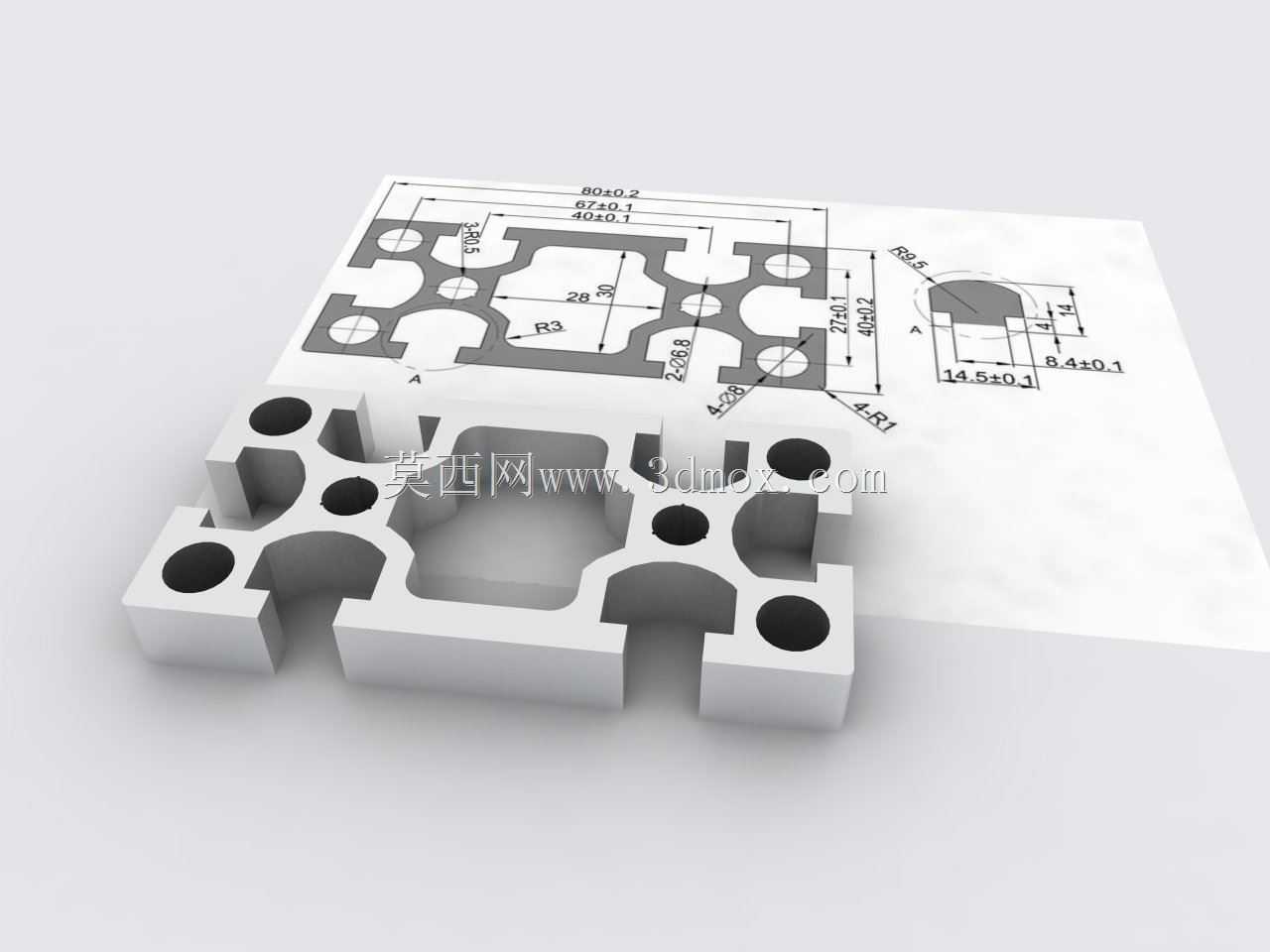

　　设计过程中首先围绕拔除作业的受力路径做了截面拓扑优化，型材中部的大尺寸镂空区域并非单纯为了减重，而是预留了拔除执行机构的走线与气动管路排布空间，同时在镂空区域的周边做了圆弧过渡处理，避免应力集中导致的型材断裂风险。截面四周分布的安装沉孔位置经过反复校核，孔位间距匹配工业铝型材通用的安装孔距标准，既可以和40系列、80系列的通用铝型材直接拼接组装，也能通过端面的连接孔位加装直线导轨、气缸安装板等功能附件，不需要额外在型材上做二次打孔加工，大幅缩短现场装配的调整周期。

　　从安装边界尺寸来看，这款型材的截面外轮廓尺寸严格适配4080系列铝型材的安装规范，总宽度80mm、总厚度40mm，截面各处的壁厚经过受力仿真验证，承载区域的最小壁厚不低于3mm，非承载区域的壁厚控制在1.8mm，在保证整体刚性满足拔除工位15kg以内动态载荷要求的前提下，尽可能降低型材自身重量，减少移动工位的驱动负载。型材上的定位槽尺寸公差控制在±0.1mm范围内，能够直接卡入标准的工业铝型材紧固件，不需要额外做铣削加工，安装时的定位精度可以满足拔除工位±0.2mm的重复定位要求。

　　细节设计上，型材截面的边角处都做了R3的圆角处理，既避免装配过程中锐边划伤操作人员，也能减少型材挤压生产过程中的应力残留，提升成品的结构稳定性。截面中分布的多个异形空腔，一方面可以作为气动回路的内置走气通道，在部分简易拔除工装中不需要额外排布气管，直接通过型材空腔输送压缩空气，简化整体管路布局；另一方面空腔结构也提升了型材的截面惯性矩，在同等重量下比实心矩形钢的抗弯曲性能提升40%以上，适配拔除作业中频繁的往复冲击载荷。

　　实际选型使用时，这款型材可以根据工位的实际长度需求做任意裁切，端面的连接孔位已经预设了标准的攻丝底孔，不需要额外做端面加工就可以直接安装端盖、连接板等配件。针对拔除作业中可能出现的碎屑堆积问题，型材表面做了硬质阳极氧化处理，表面硬度达到HV300以上，耐磨性能优异，同时氧化层的表面粗糙度控制在Ra1.6以内，碎屑不容易附着在型材表面，日常维护只需要简单擦拭即可清理工位残留的废料。和通用铝型材拼接时，使用标准的T型螺栓、角件就可以完成快速组装，整个框架的搭建周期比传统焊接钢结构缩短70%以上，后期如果需要调整工位布局，也可以快速拆解重组，不会像焊接结构一样出现无法调整的问题。

　　在拔除工位的实际应用中，这款型材作为承载基座时，安装面的平面度经过校直处理，每米长度的平面度误差不超过0.2mm，能够保证安装在上面的拔除气缸、直线导轨的运行精度，避免因为基座形变导致的拔除位置偏移、工件损坏问题。针对部分需要在型材侧面安装传感器的场景，型材侧面预留的槽位可以直接嵌入标准的传感器安装螺母，不需要额外打孔，传感器的位置可以沿着槽位任意调整，适配不同尺寸工件的拔除定位需求。
