博世力士乐20系列工业铝型材结构设计

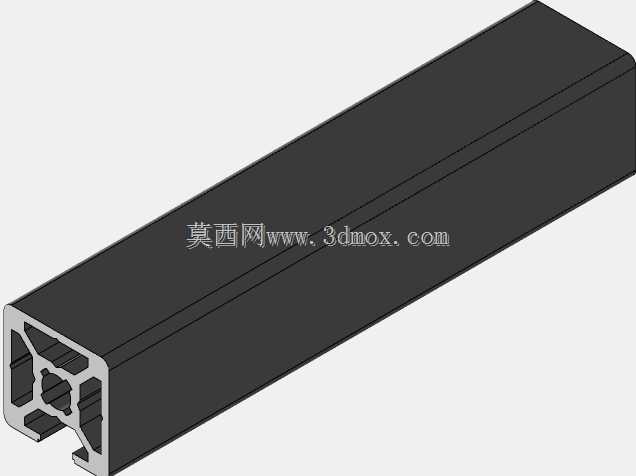

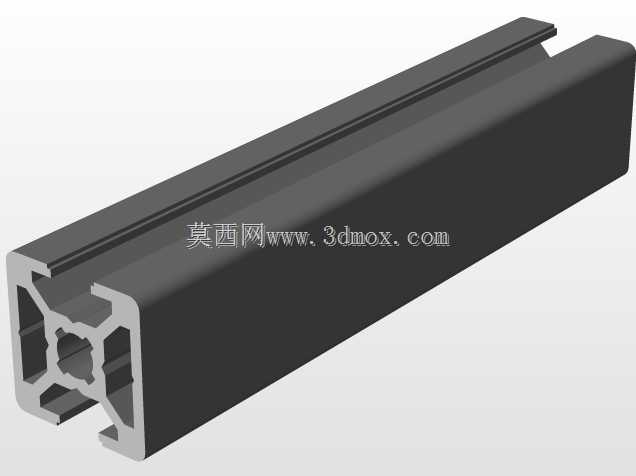

　　这款20毫米规格的工业铝型材，是轻型自动化设备框架搭建场景中应用极广的基础构件，日常在桌面级小型工装台、检测工位防护栏、小型输送线侧边支架、实验室测试设备机架这类负载要求不高但对搭建灵活性有要求的场景里，几乎是首选的基础型材。从截面结构来看，这款型材采用了多腔室中空设计，四个端面均预留了标准T型槽位，槽口尺寸适配行业通用的T型螺栓、方螺母等紧固件，不需要额外在型材上打孔攻丝，只需要将预置螺母滑入槽内对准连接位置，就能快速完成相邻型材的拼接固定，不管是直角对接、十字交叉还是斜向支撑的连接需求，都能通过配套的角码、连接件快速实现，大幅缩短设备框架的组装周期。

　　在实际选型使用时，首先要明确安装边界的尺寸限制，这款型材的截面外轮廓为20毫米×20毫米的正方形，单根型材的长度可以根据实际搭建需求裁切，裁切时要注意保证端面的平面度，避免拼接时出现缝隙影响框架整体的刚性。型材的槽口深度经过标准化设计，配套的紧固件拧紧后不会突出型材外表面，既可以保证框架外观的平整性，也能避免突出的螺栓头剐蹭操作人员或者设备上的管线。多腔室的截面结构并非随意设计，中间的十字加强筋在控制型材整体重量的同时，有效提升了截面的抗弯、抗扭性能，在垂直方向承受均匀静载时，相同米重的情况下，这种多腔结构的型材比单腔方管的形变量要小30%左右，完全能满足轻型设备的负载要求。

　　设计选型阶段还要考虑型材的安装适配性，这款型材的四个槽位可以兼容多种附件安装，比如需要在框架上安装亚克力防护板时，可以直接将封条或者板材嵌条卡入槽内固定，不需要额外加装板材固定压条；如果需要在型材上安装传感器、小型气动元件，只需要使用对应的槽用螺母就能快速固定元件的安装支架，后期调整元件位置时，只需要松开螺栓就能沿着槽道滑动调整位置，不需要重新打孔，对设备的后期迭代改型非常友好。在做框架整体结构设计时，要注意如果框架的单跨长度超过600毫米，需要在中间位置加装横向支撑型材，避免长跨度下型材受载出现下挠，影响设备上安装的精密元件的定位精度。

　　从实际使用的反馈来看，这种小规格铝型材的优势还在于后期维护成本极低，铝型材表面经过阳极氧化处理，日常在车间环境下使用不会出现锈蚀问题，不需要做表面刷漆防锈处理，表面沾附的油污、灰尘只需要用普通清洁剂擦拭就能清理干净。如果设备需要搬迁或者改造，只需要松开连接螺栓就能将整段型材完整拆下，不会像焊接钢结构框架那样切割后无法重复利用，型材的复用率能达到90%以上，长期来看能有效降低设备的搭建改造成本。在做三维建模时，这款型材的模型已经预留了所有槽位、腔室的细节特征，做装配设计时可以直接调用，不需要再手动绘制截面拉伸，能直接在装配环境下完成框架的拼接模拟，提前检查不同型材连接位置是否存在干涉，紧固件的安装空间是否足够，避免实际组装时出现配件不匹配、安装位置冲突的问题。另外还要注意，这款型材的端面上可以配套安装端盖，端盖卡入型材端面后既能遮盖腔室的切口，避免杂物进入型材腔道内部，也能提升框架的整体美观度，在做人员容易触碰的框架位置设计时，还可以在槽位内卡入软质防撞胶条，降低人员磕碰时的受伤风险。
