L型带腰型孔角码连接件结构设计

　　在工业铝型材框架搭建、设备机架组装、钣金柜体拼接以及轻型工装夹具的安装场景中，直角连接的可靠性直接决定了整体结构的抗形变能力与长期使用稳定性，这类L型角码连接件正是为解决两个垂直面的刚性连接需求而设计的结构件。不同于普通的平面拼接紧固件，这类角件通过两个互相垂直的安装面分散连接应力，避免单颗螺丝直接承受剪切力导致的连接失效，在自动化设备的外围护板安装、输送线侧边导轨固定、工作台层板支撑等场景中应用极为广泛。

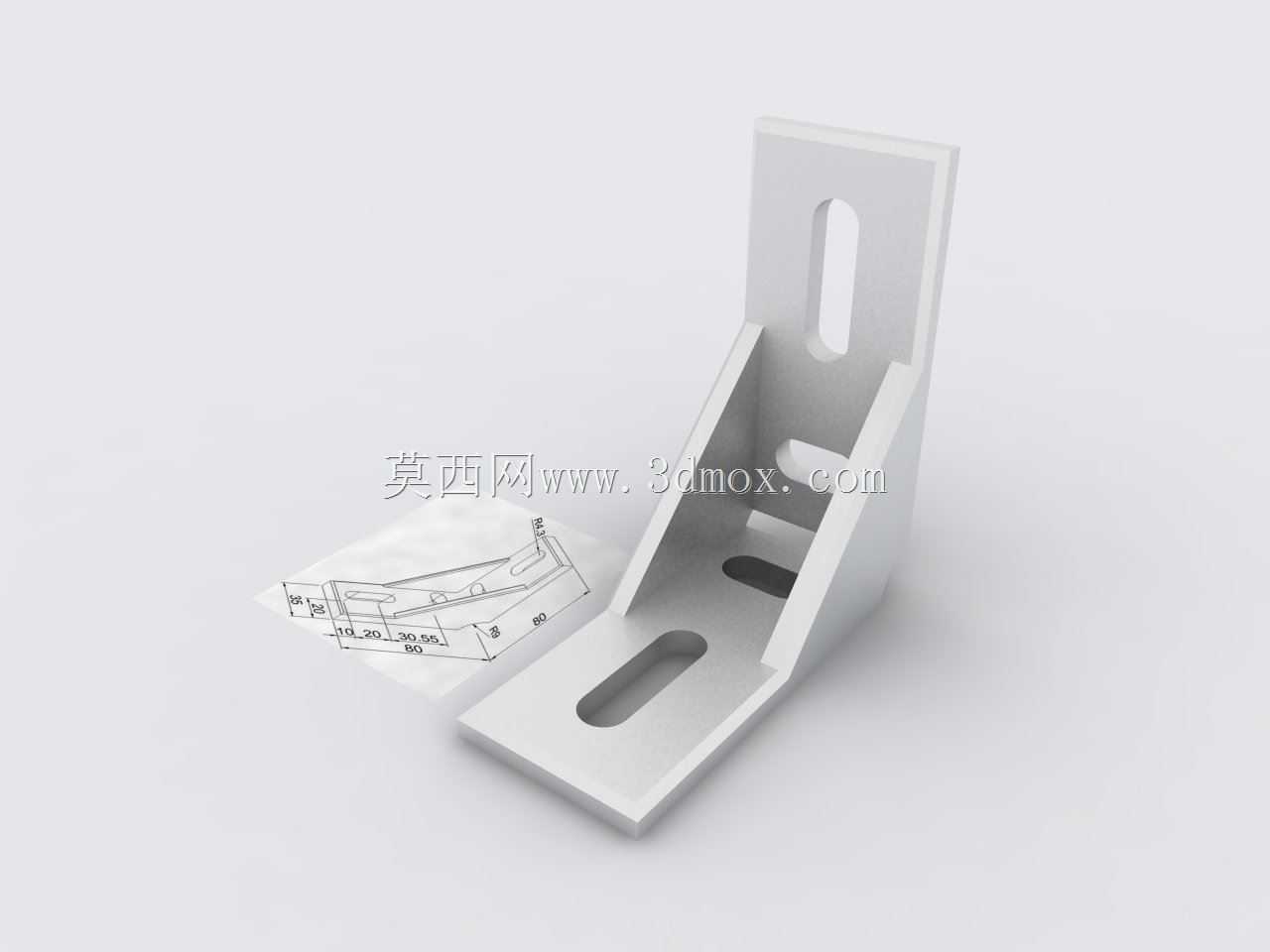

　　从结构设计逻辑来看，该角件采用一体化折弯加筋的结构形式，两个安装面呈90度直角排布，中间设置的三角形加强筋与两个安装面完全融合，无需额外焊接或拼接，从根源上避免了拼接缝隙带来的应力集中问题。两个安装面上均开设长圆形腰型孔，而非传统的圆孔，这一设计细节充分考虑了现场安装的公差适配需求：当型材安装孔位存在加工误差、或者框架组装过程中出现累计位置偏差时，腰型孔可以提供一定范围内的位置调节余量，无需重新扩孔或者返工调整型材位置，大幅降低现场装配的难度，同时在设备后期维护需要微调部件位置时，也无需完全拆除紧固件，松开螺丝即可沿腰型孔长度方向调整安装位置，适配不同的安装边界需求。

　　从实际使用的功能特性来看，该角件的两个安装面厚度均匀，边缘做了倒角去毛刺处理，安装时不会划伤操作人员或者型材表面，安装面的平面度控制在合理范围内，与被连接件贴合时不会出现间隙，保证连接后的整体刚性。中间的加强筋高度与安装面宽度匹配，在承受垂直方向的载荷时，加强筋可以将受力均匀传递到两个安装面上，避免角件在长期载荷下出现直角处张开变形的问题，相比无筋的直角片，其抗弯折能力提升数倍，完全可以满足轻型到中型载荷的连接需求。在铝型材框架搭建场景中，这类角件通常搭配T型螺栓与法兰螺母使用，安装时无需对型材进行打孔攻丝，直接将螺栓头卡入铝型材的T型槽内，调整好角件位置后锁紧螺母即可完成连接，相比内置的角槽连接件，这种外置角码的安装方式操作空间更大，锁紧力矩更容易控制，连接强度也更有保障，尤其适合大尺寸框架的边角连接位置。

　　从安装边界与尺寸适配角度来说，该角件的两个安装面长度一致，腰型孔的长度方向沿安装面的长边排布，预留的调节行程可以覆盖常规铝型材安装的公差范围，安装时螺丝的选用需要匹配腰型孔的宽度，保证螺丝垫片可以完全覆盖腰型孔的边缘，避免锁紧时螺丝陷入孔内导致压接失效。在用于钣金柜体连接时，该角件可以安装在柜体的内侧边角，既可以作为柜体的加强支撑，也可以用于安装内部的安装板、导轨等附件，不会突出柜体表面影响外观。在轻型工装的搭建中，这类角件还可以作为简易的定位支撑，配合快速夹钳实现工件的直角定位，其腰型孔可以方便调整定位面的位置，适配不同尺寸工件的装夹需求。

　　设计这类角件时，需要重点关注直角处的圆角过渡，避免直角尖角导致的应力集中，在承受冲击载荷时，圆角过渡可以有效分散应力，降低角件开裂的风险；同时安装面的平面度需要严格控制，如果安装面出现翘曲，锁紧后会在角件内部产生内应力，长期使用后容易出现应力松弛导致连接松动。腰型孔的两端半圆直径与孔的宽度保持一致，孔边的毛刺需要完全去除，避免螺丝穿过时卡滞或者影响垫片的贴合效果。加强筋与安装面的连接处同样需要做圆角过渡，保证力的传递路径顺畅，避免连接处出现应力断裂的问题。在实际选型应用中，需要根据被连接件的载荷大小选择对应厚度的角件，载荷较大的场景可以选择厚度更大、加强筋更高的规格，轻型连接场景则可以选用更轻薄的规格，在保证连接强度的前提下控制整体成本与重量。
