工业铝型材配套连接紧固组件结构设计

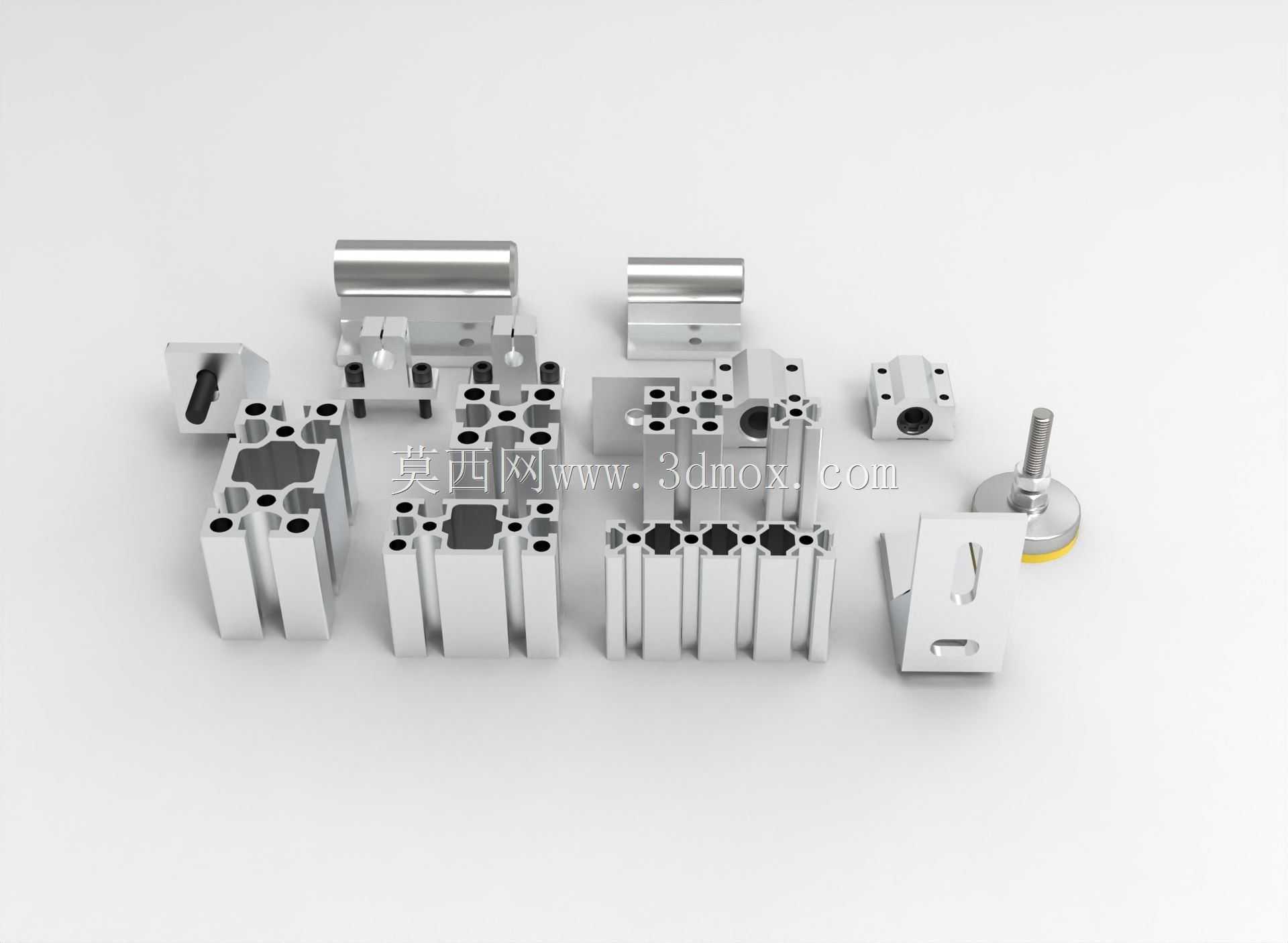

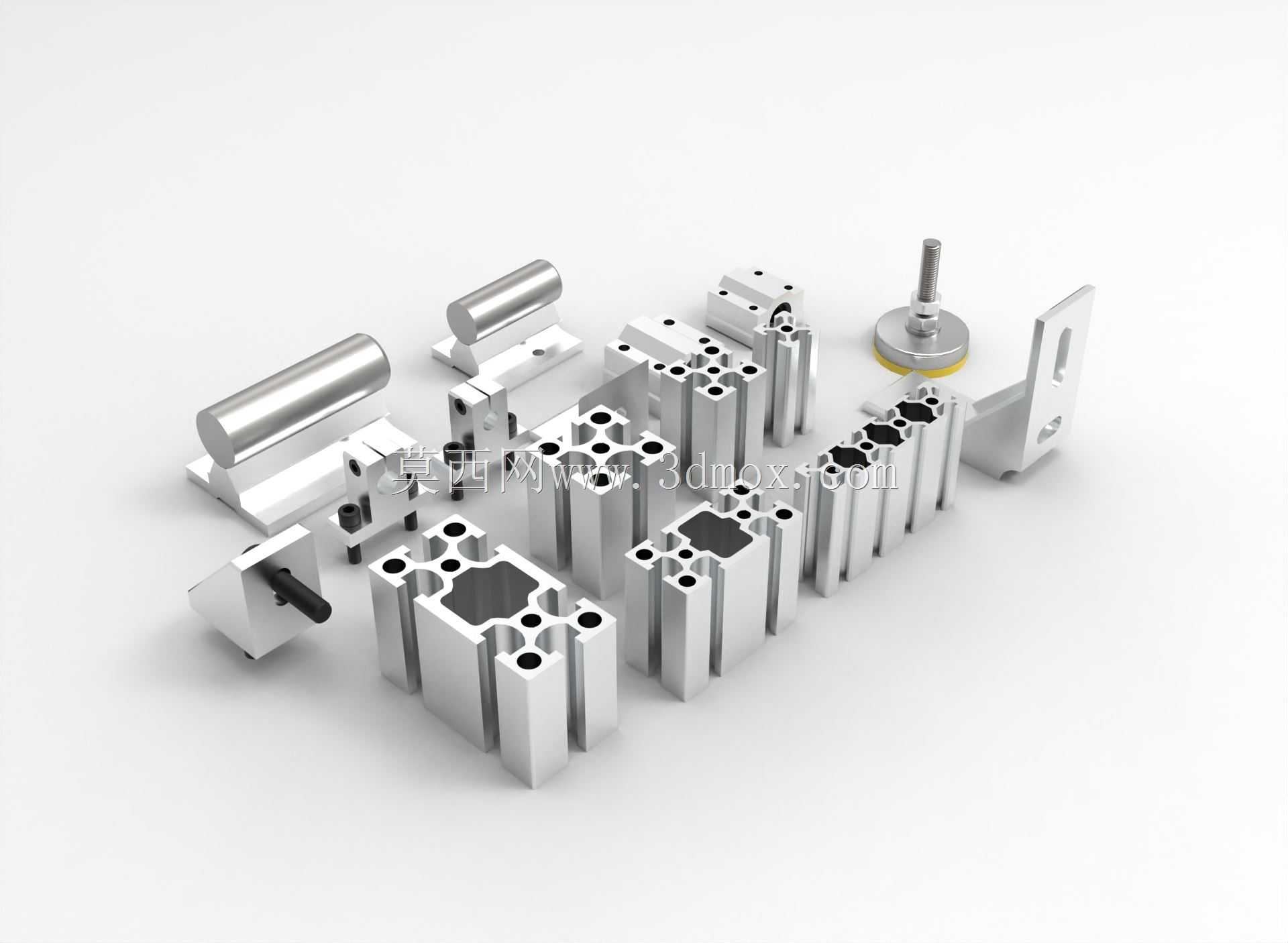

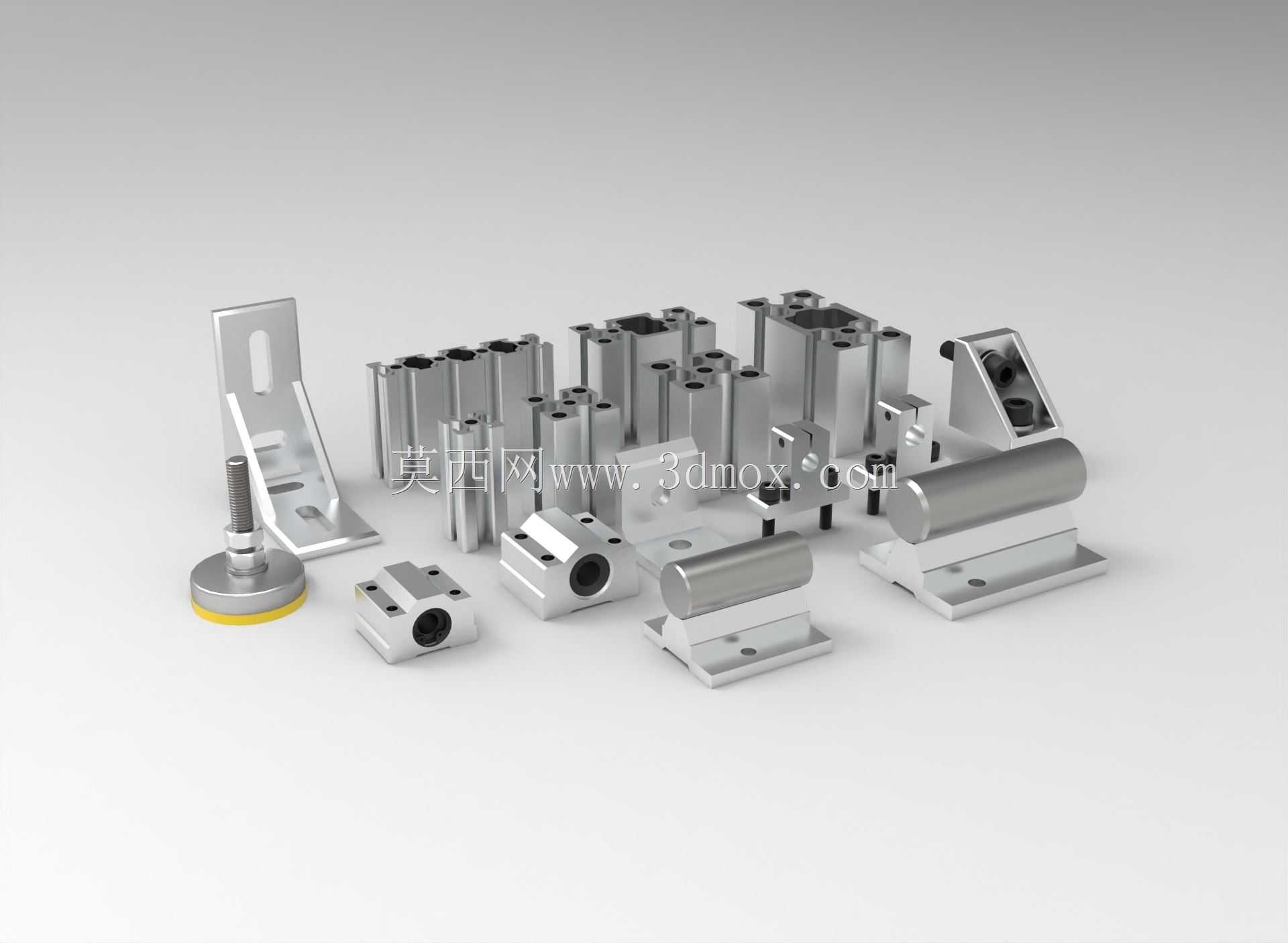

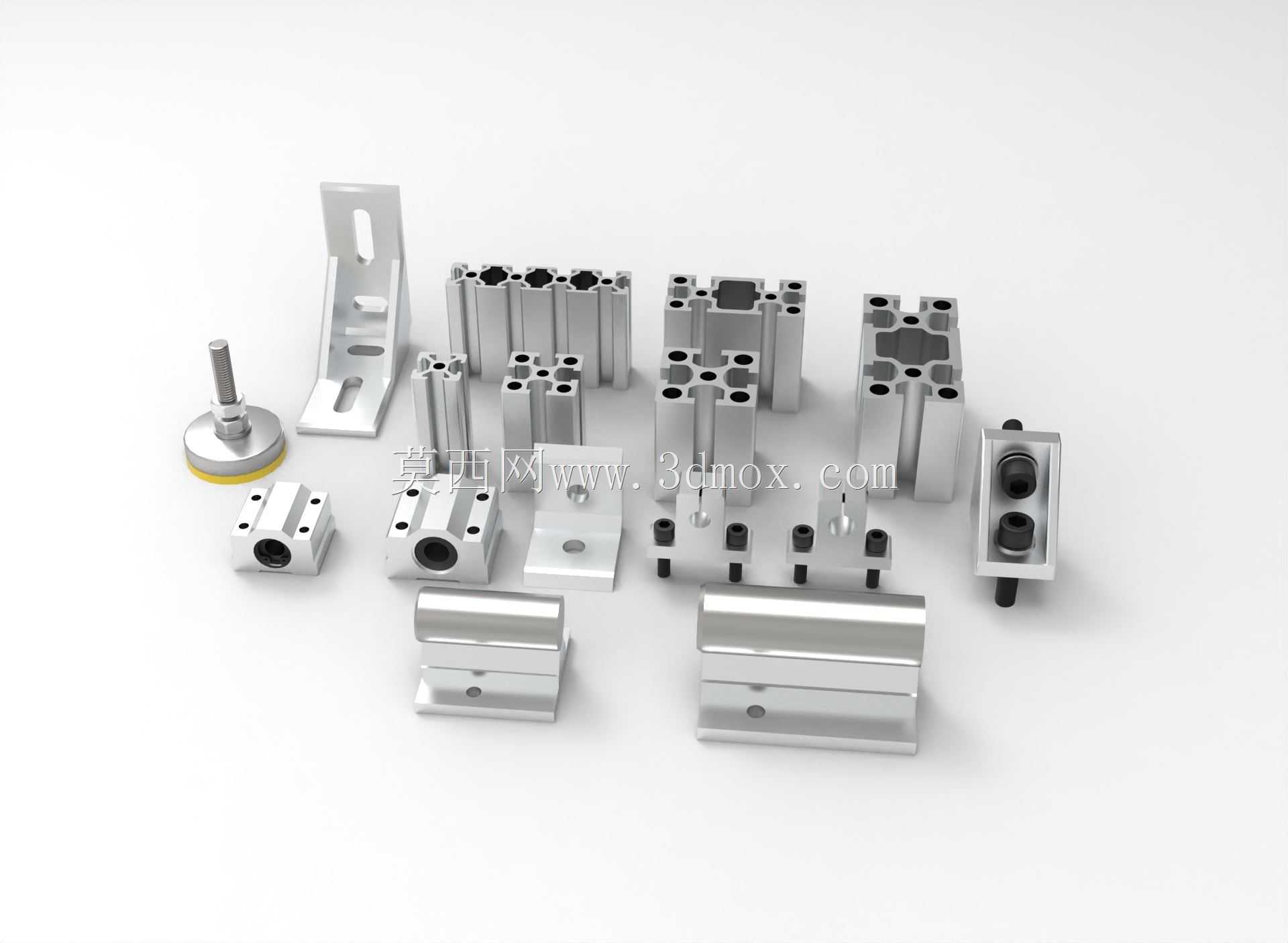

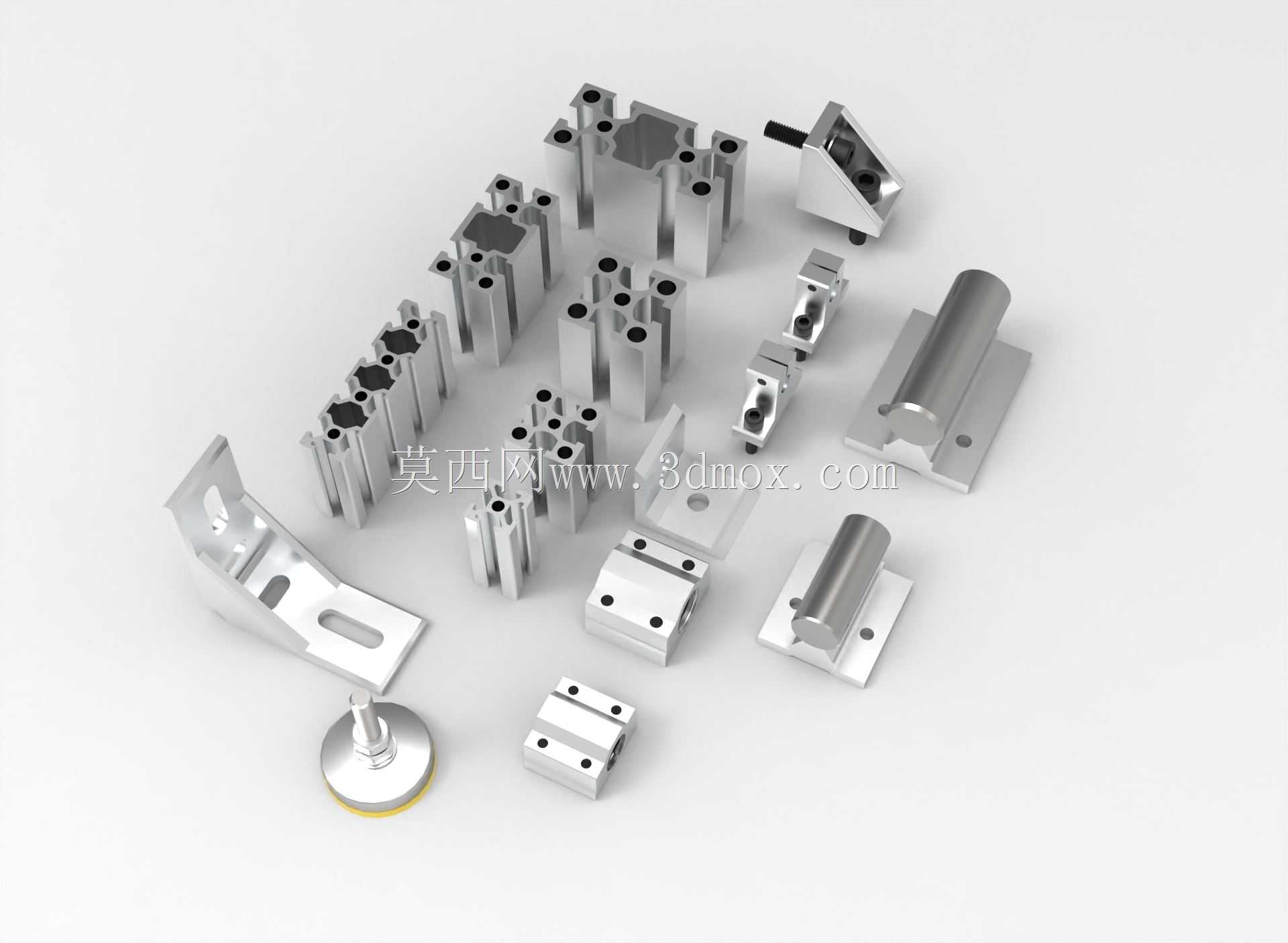

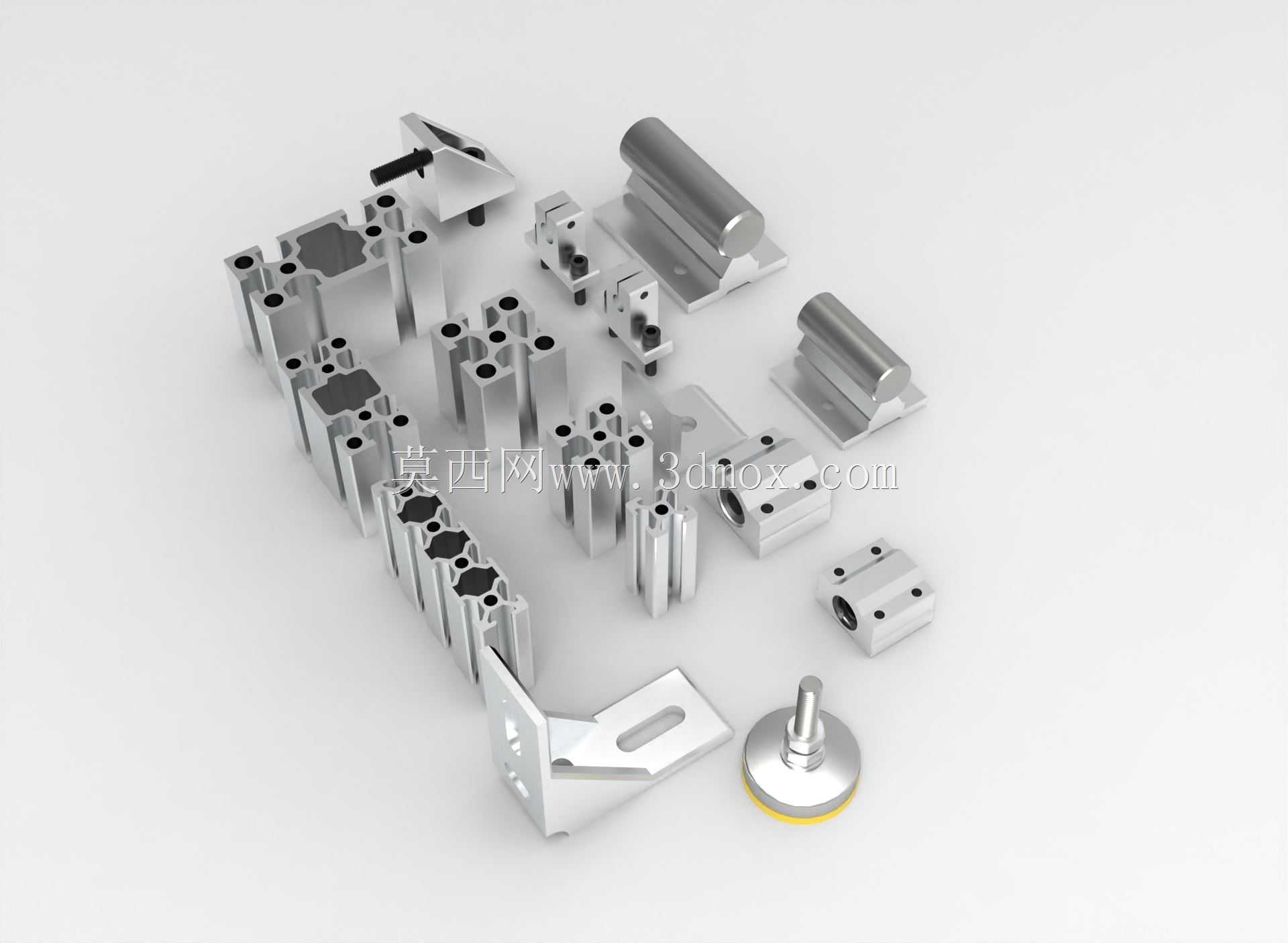

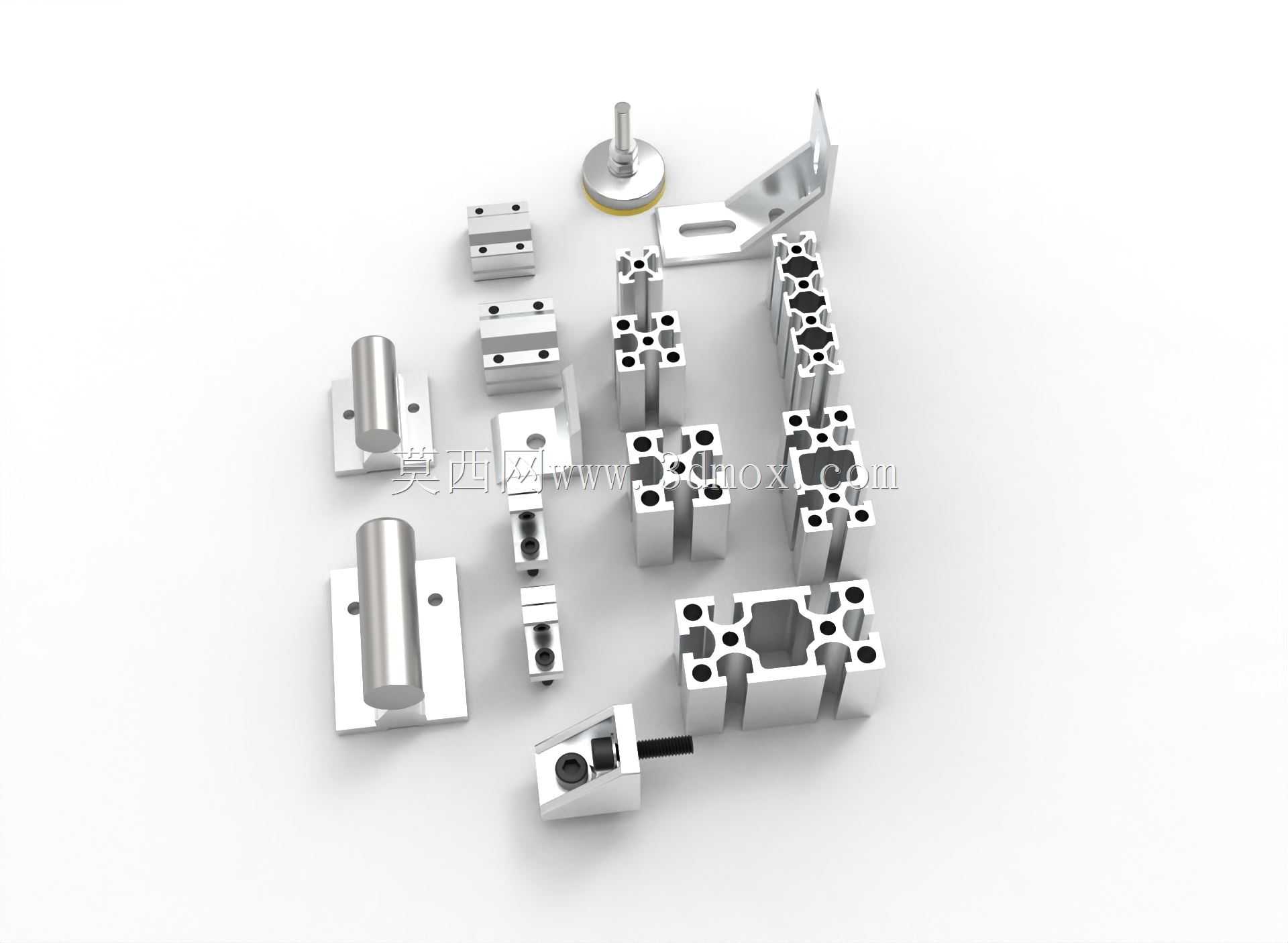

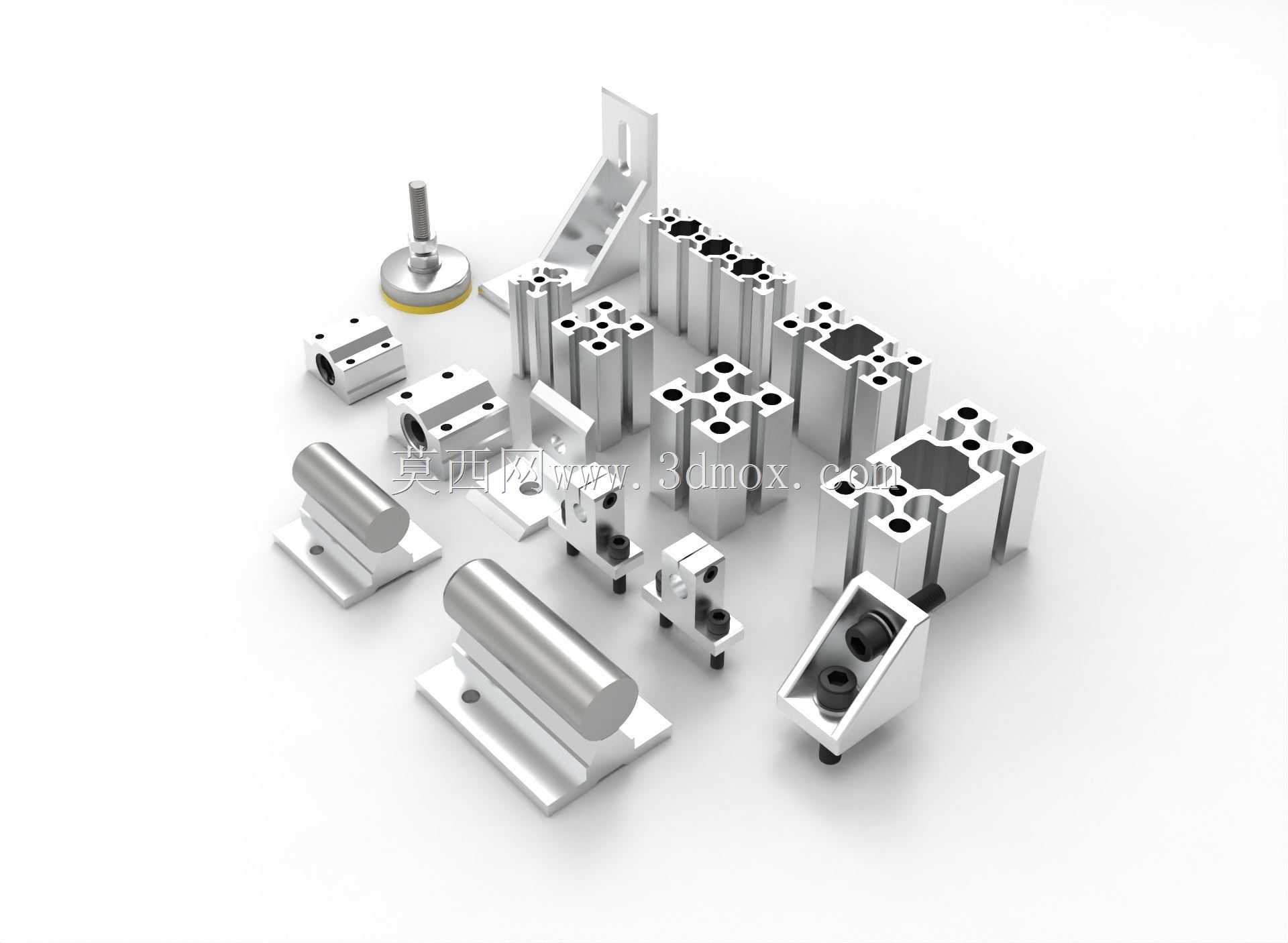

　　这套铝型材配套组件，是我在做自动化产线机架改造项目时，针对现有标准配件安装适配性不足的问题重新梳理建模的整套结构，覆盖了铝型材搭建过程中从端面连接、直角固定、水平支撑到脚杯调平的全场景需求。先从实际应用场景说，这类组件主要用在工业铝型材搭建的设备机架、流水线护罩、工作台框架、物料周转架结构上，不管是轻型的电子装配线工作台，还是中型的设备外围防护栏，或是承载稍大的检测设备支架，都能找到对应的适配零件，不用再单独非标加工连接块，能大幅缩短现场组装的周期。

　　从功能特性来看，整套组件里包含了直角角码，用来做两根垂直排布铝型材的外侧连接，角码上的安装孔做了沉台设计，螺栓锁紧后头部不会突出外表面，避免后续挂装门板或者饰板时出现干涉；内嵌式的方形连接块，是塞在铝型材的T型槽内部使用的，相比外置角码，连接后外表面更平整，适合对外观平整度有要求的护罩类结构；还有带安装底板的卧式支撑座，主要用来承托横向安装的辊筒、导杆类零件，底板上的长圆孔可以微调安装位置，补偿铝型材下料时的长度误差；端面连接板是用在铝型材和地面、或者和其他平板结构对接的场景，板上的定位凸台刚好卡进铝型材的端面型腔，不用现场反复对齐找正；可调脚杯组件是整套结构里的调平部件，底部的橡胶垫能起到防滑减震的作用，螺杆的调节行程覆盖了常规地面15mm以内的高度差，不用额外垫垫片调整水平。

　　设计思路上，我没有完全照搬市面上的标准件尺寸，而是针对常用的40系列欧标铝型材槽宽做了适配优化，所有需要嵌入T型槽的部位，尺寸公差都控制在0.2mm以内，既能顺畅滑入槽内，又不会出现晃动间隙；所有受力部位的壁厚都做了加强，比如角码的折弯处做了R角过渡，避免应力集中导致锁紧时开裂；连接用的螺栓孔全部对应标准T型螺栓的尺寸，不用单独定制紧固件，现场用常规的内六角扳手就能完成全部组装作业。

　　再说到外形尺寸和安装边界，直角角码的边长为40mm，适配4040铝型材的外侧安装，安装后突出型材表面的厚度为4mm，不会占用过多的框架外部空间；内嵌连接块的外形尺寸为1818mm，刚好适配40系列铝型材的槽腔，滑入后不会出现转动偏移；卧式支撑座的中心高为30mm，适配直径20mm的辊筒或导杆安装，底板的安装孔距为30mm，对应铝型材槽口的中心间距，安装时不用重新打孔定位；端面连接板的外形尺寸和4040铝型材截面一致，为4040mm，四个安装孔对应型材槽口位置，对接时凸台卡入型腔后直接拧螺栓即可；可调脚杯的底座直径为50mm，螺杆规格为M12，最大调节高度为50mm，单只脚杯的额定承载能达到80kg，满足常规轻型设备机架的承重需求。

　　实际现场组装时，这套组件能适配多种搭建需求，比如做直角框架时，既可以选外置角码实现快速安装，也可以用内嵌连接块做隐藏式连接；需要在框架上加装转动辊轴时，直接把卧式支撑座滑入型材槽内锁紧即可，不用额外焊接支架；底部调平直接用配套的脚杯，不用再单独采购适配的调平件。所有零件的棱边都做了0.5mm的倒角处理，组装时不会划手，也不会刮破安装时佩戴的劳保手套，细节上符合车间组装的作业安全要求。另外，所有零件的安装都不需要焊接、钻孔等二次加工，全部采用螺栓锁紧的方式，后期框架需要改造调整时，能快速拆卸重组，不会像焊接结构那样破坏型材本身，材料的重复利用率能达到95%以上，对于需要频繁调整布局的生产车间来说，这点的实用性非常突出。
