重型设备支撑防滑调节脚座结构设计

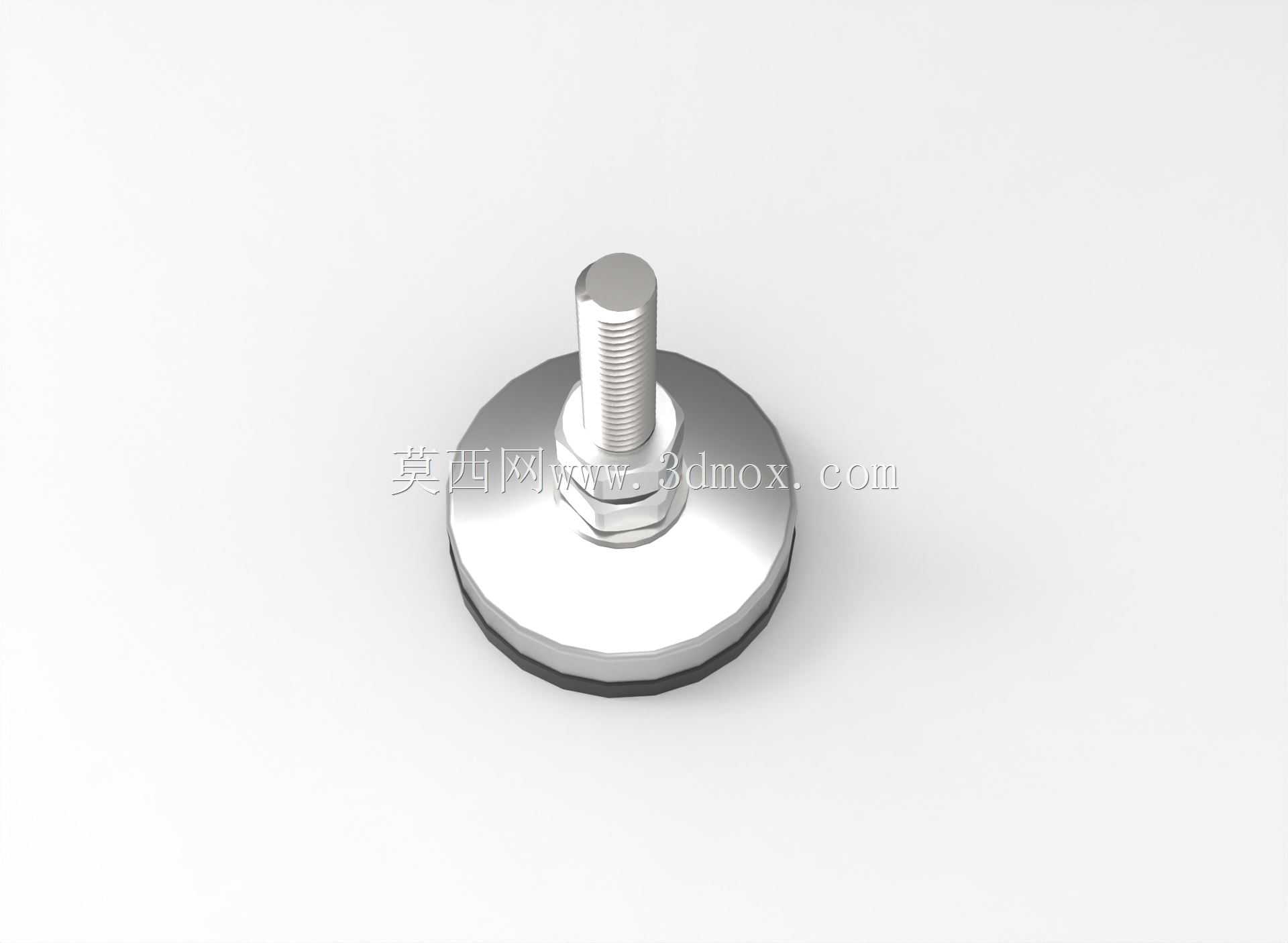

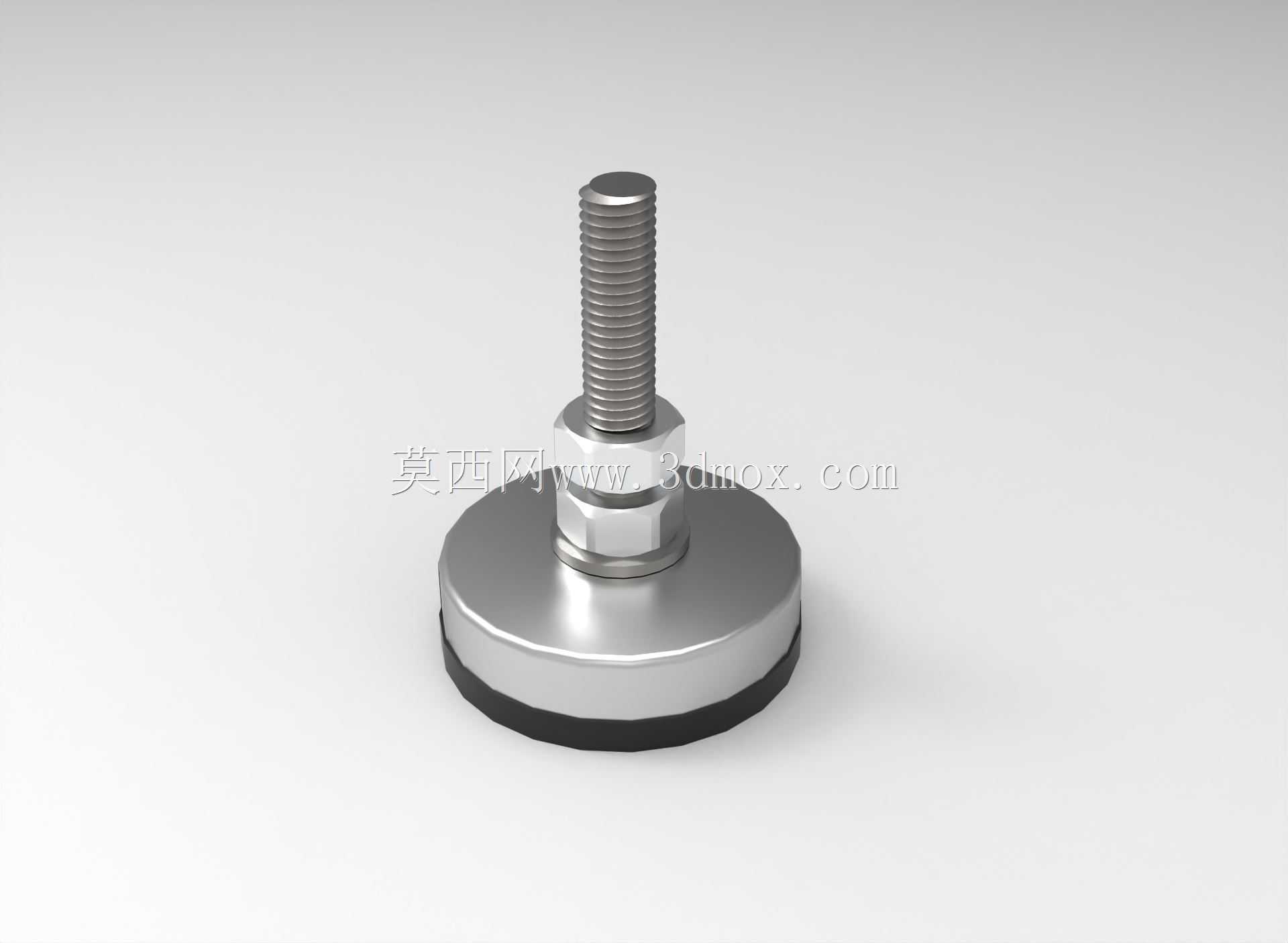

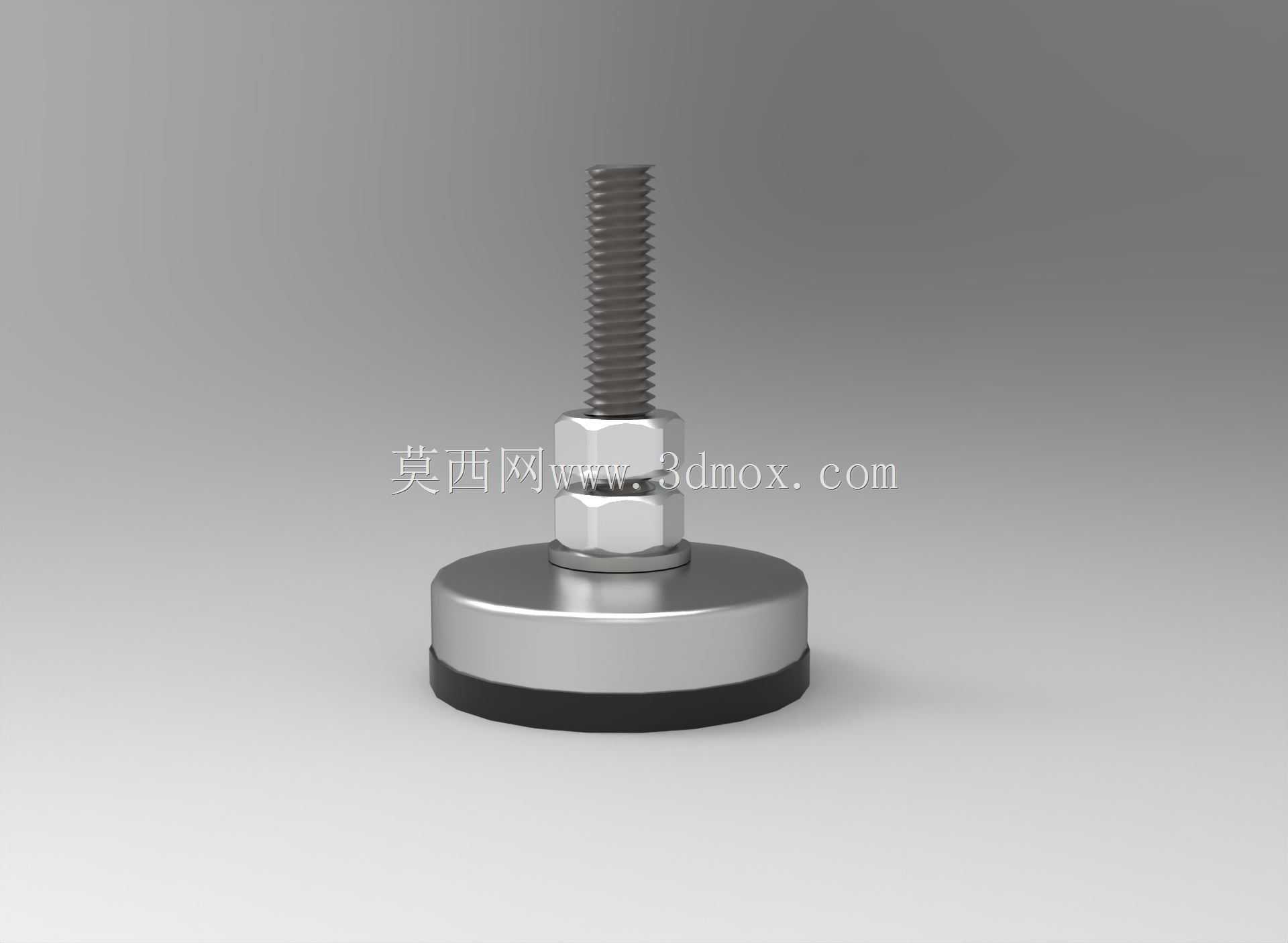

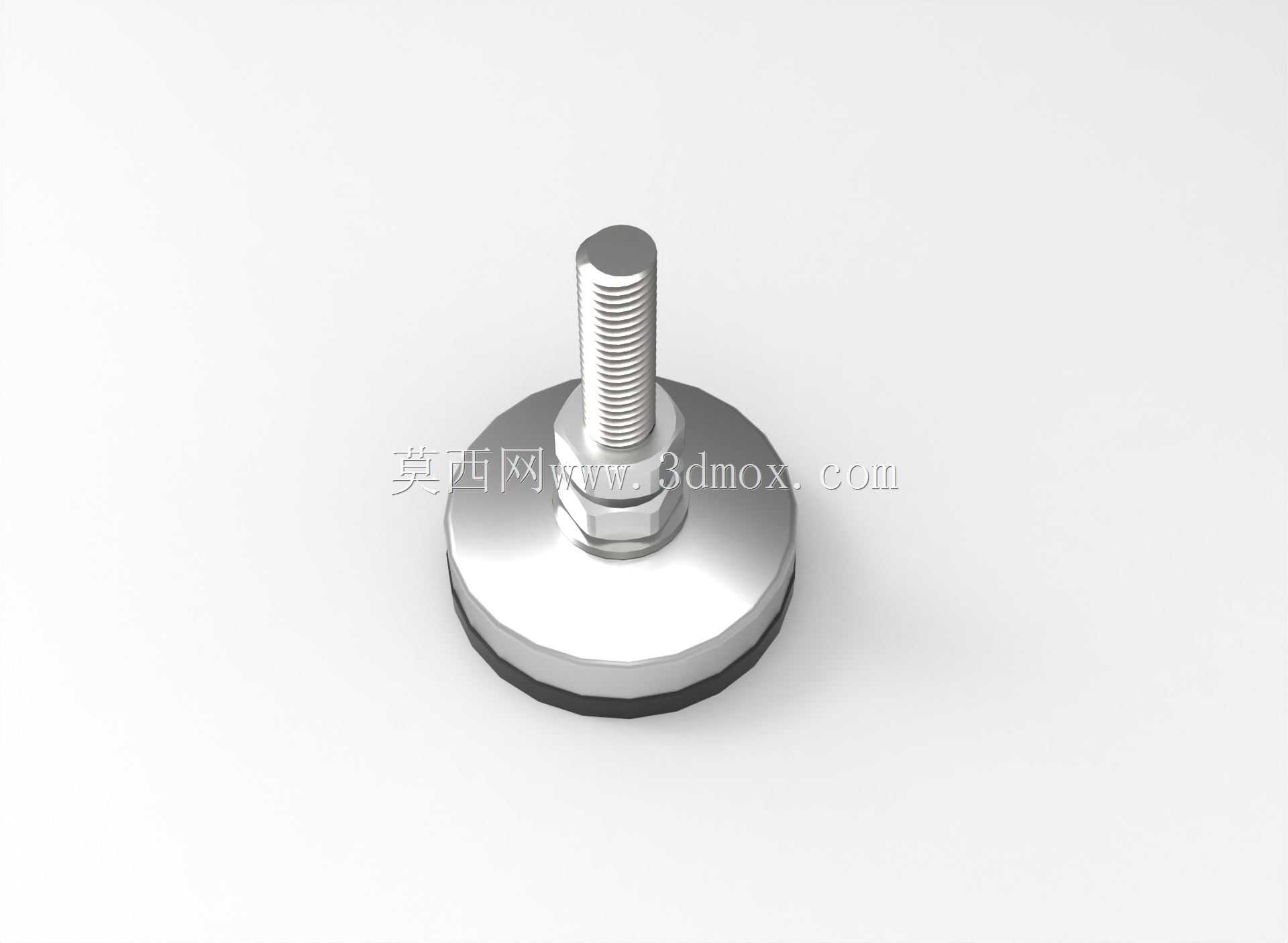

　　在各类工业生产场景里，设备安装后的水平度直接决定了运行稳定性与加工精度，小到桌面级检测工装、中型输送线机架，大到重型冲压设备、自动化组装线体，都需要在底部配置可调节的支撑构件来抵消地面平整度误差，抵消设备运行产生的振动偏移，避免机架因受力不均产生形变。这款调平支撑构件的设计，完全围绕工业现场的实际安装痛点展开，没有多余的装饰性结构，每一处几何特征都服务于实际功能。底座部分采用大直径圆盘式结构，相比小尺寸的支脚结构，更大的接地面积可以有效降低对地压强，即使在环氧地坪、水磨石地面甚至铺设了橡胶垫的车间地面，都不会因为设备长期重压产生地面凹陷，底座底部包覆的防滑橡胶层，一方面可以增大与地面的静摩擦系数，

　　避免设备在运行振动过程中出现支撑移位，另一方面橡胶材质的阻尼特性可以吸收设备运行产生的高频振动，减少振动向地面传递，降低车间整体的振动噪声，也能避免振动传导影响周边精密检测设备的测量精度。上部的调节螺杆采用标准公制粗牙螺纹设计，粗牙螺纹的螺距更大，在进行大范围高度调节时效率更高，不需要过多转动圈数就能达到目标高度，同时粗牙螺纹的牙根强度更高，在承受大吨位设备的垂直静载荷时，不容易出现螺纹滑牙、变形失效的问题，螺杆配套的锁紧螺母，可以在调节到目标高度后进行反向锁止，避免设备运行过程中螺杆受振动影响自行转动，导致水平度发生偏移。在实际选型使用时，需要先确认设备底部的安装孔螺纹规格与螺杆直径是否匹配，

　　这款支撑件的螺杆长度覆盖了常用的调节行程范围，安装时先将螺杆旋入设备底部的安装螺孔，初步预估需要的伸出长度后将底座放置在地面标记的安装点位，通过转动底座或者螺杆来微调高度，配合水平仪在设备台面的X、Y两个方向反复校准，待四个角点的支撑都调整到同一水平高度后，将锁紧螺母向下旋紧至与设备安装面完全贴合，施加足够的预紧力矩避免松动。从安装边界来看，大直径底座需要预留足够的地面安装空间，不能与地面的线槽、管线沟槽产生干涉，底座的接地平面需要避开地面的凸起焊缝、水泥结块等不平整区域，如果地面局部落差过大，需要先对地面进行简单找平处理再安装，避免底座出现点接触导致受力集中。设计这类支撑构件时，首先要核算额定载荷，

　　根据单支脚需要承载的设备重量选择对应螺杆直径与底座厚度的规格，避免过载导致螺杆弯曲、底座变形；其次要考虑使用场景的腐蚀环境，如果是在潮湿的食品加工车间、有腐蚀性介质的化工车间，需要选用不锈钢材质的构件，配套耐油耐酸碱的橡胶底座，避免长期使用出现锈蚀失效；另外调节行程的预留要合理，不能将螺杆完全旋出至螺纹啮合长度不足的状态，要保证至少有三倍螺杆直径的螺纹啮合长度，才能保证足够的连接强度，避免受冲击载荷时螺杆断裂。很多现场安装人员容易忽略锁紧螺母的作用，往往调节完水平就直接投入使用，设备运行一段时间后受振动影响，支撑高度发生变化，导致设备皮带跑偏、加工精度下降、机架焊缝开裂等问题，因此在设计说明里需要明确标注锁止的操作要求，同时在螺杆表面可以加工深度标识，方便安装人员快速确认啮合长度是否符合安全要求。底座边缘做了小圆弧倒角处理，避免安装过程中尖锐的边角划伤操作人员，也能减少搬运过程中磕碰对底座镀层的破坏，提升防锈能力。这类支撑构件虽然属于设备的外围辅件，但却是设备安装调试环节不可或缺的基础零件，其结构可靠性直接影响整台设备的全生命周期运行状态，在三维建模过程中，需要准确还原螺纹的啮合关系、橡胶层的厚度、锁紧螺母的对边尺寸，方便设计人员在整机排布时做干涉检查，提前预留安装调节的操作空间，避免后期装配时出现扳手空间不足、支撑件与周边管线碰撞的问题。
