箱式滑块型SCS8UU直线运动轴承结构

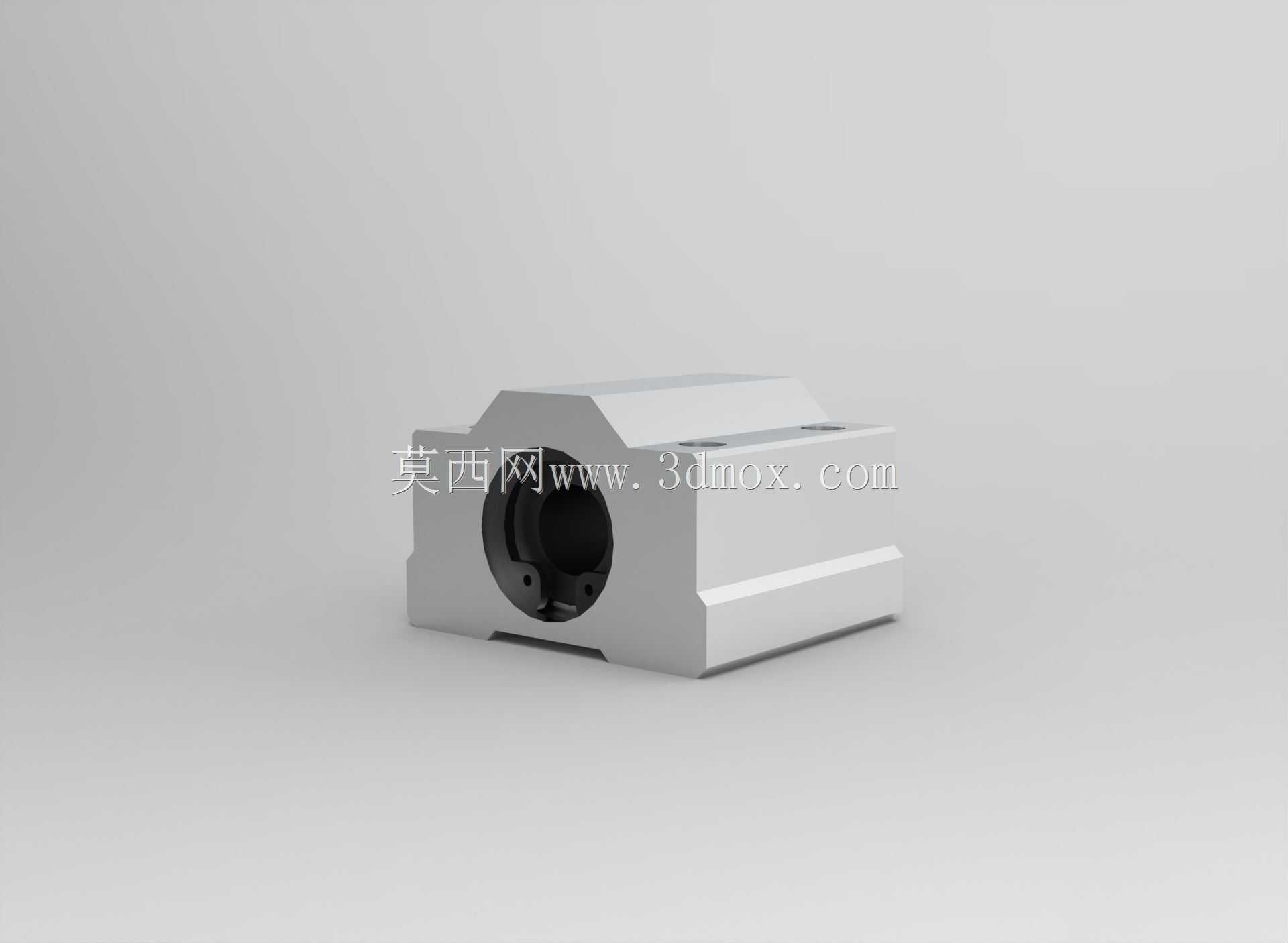

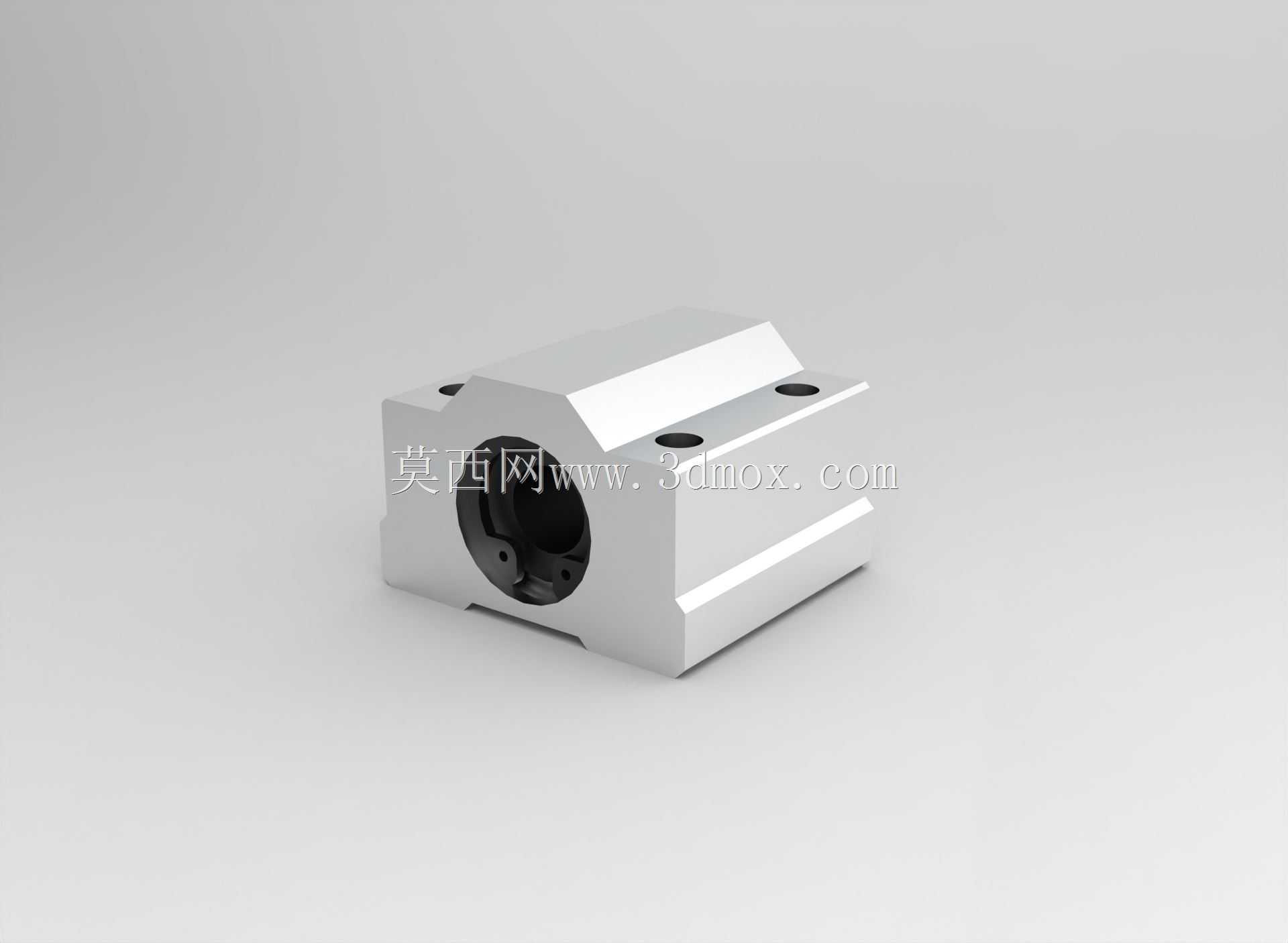

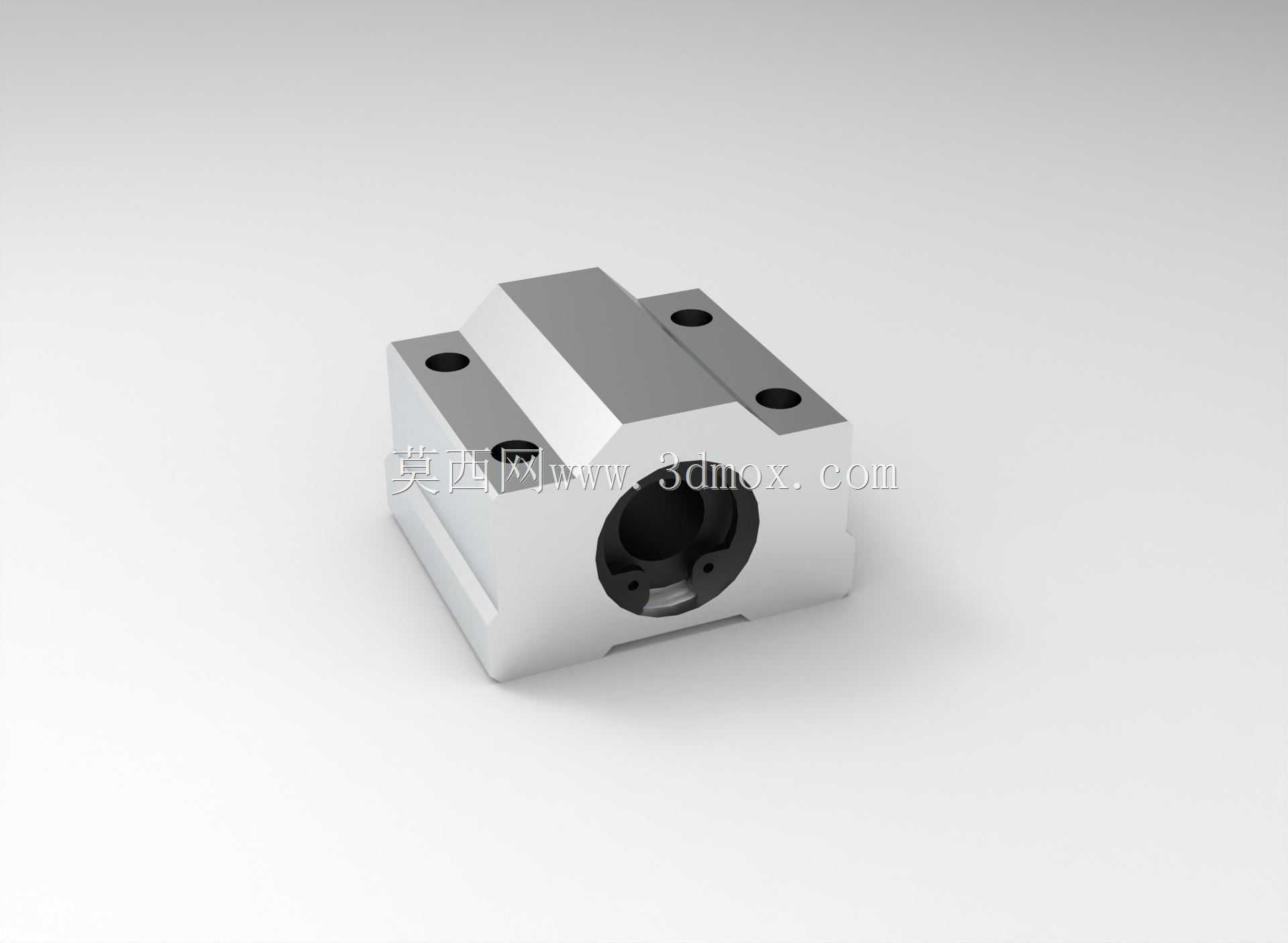

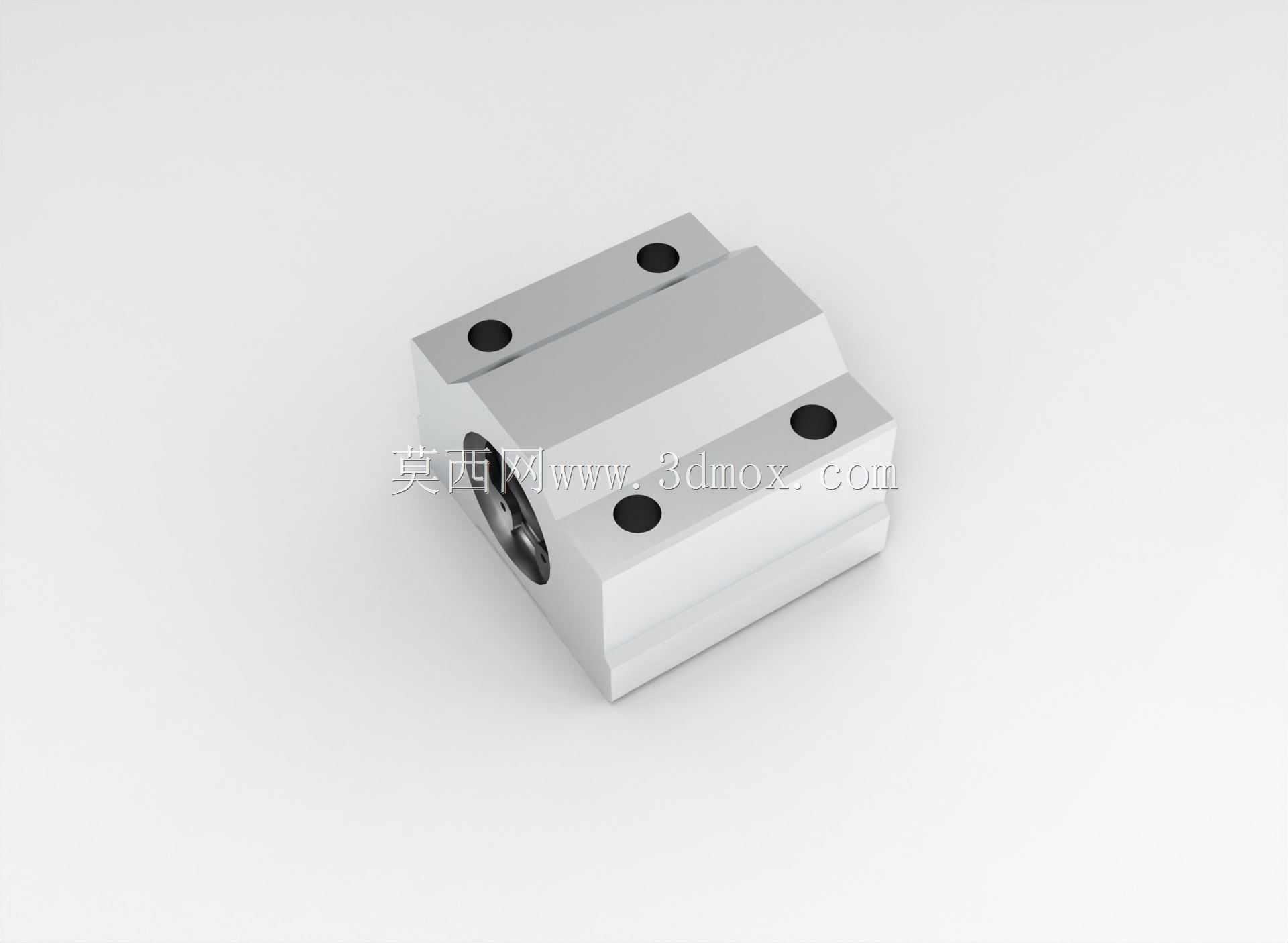

　　在做小型自动化输送线、桌面级点胶设备、3D打印运动轴这类轻载线性传动结构选型时，SCS8UU这类箱式直线轴承是出现频率极高的导向支撑部件，很多刚入行的结构工程师容易把它和光轴搭配的开口型直线轴承混淆，实际上这种带一体式铝制箱体的结构，在安装便捷性和承载稳定性上，比单独压装在安装板内的裸直线轴承更适配快装式设备的设计需求。从实际使用场景来看，这类8mm内径规格的直线轴承滑块，大多匹配直径8mm的镀铬硬光轴使用，常见于负载在5kg以内的水平或垂直运动轴，比如小型分拣机构的推料滑台、视觉检测设备的镜头调节架、实验室小型取样装置的位移平台，这类场景不需要重载导轨的高刚性，反而对安装空间、运动顺滑度、采购成本有更严格的要求，

　　箱式滑块的结构刚好能匹配这类需求。从功能特性上拆解，这个部件的核心是内部嵌入的直线轴承衬套，衬套内部带保持架排布的钢珠，在光轴表面做无限循环滚动，把滑动摩擦转化为滚动摩擦，大幅降低运动阻力，同时一体式的铝制箱体把轴承衬套完全包裹，既避免了安装过程中敲击、压装对轴承精度的损伤，也能在日常运行中阻挡部分粉尘、碎屑进入轴承滚道，延长维护周期。箱体两侧设计的安装沉孔，是直接用来把滑块固定在运动负载的安装板上，不需要额外加工轴承安装孔、做卡簧槽定位，只需要在安装板上对应位置打四个过孔，用内六角螺丝就能完成固定，相比裸轴承的压装工序，能减少至少三分之一的装配工时，这也是很多快装式标准模组大量采用这类滑块的核心原因。在做结构设计时，

　　首先要明确这个部件的安装边界：箱体的总宽度、安装孔的孔距是固定值，选型时要提前在安装板上预留对应的避让空间，尤其是垂直安装的场景，要注意滑块端面和光轴端部限位块的干涉距离，避免运动到行程端点时出现硬碰撞。另外很多工程师容易忽略的是，这类箱式滑块的轴承衬套和铝箱体之间是过盈压装配合，设计时不要在箱体侧面额外加工顶丝孔来固定轴承，否则很容易导致铝箱体变形，挤压内部衬套导致钢珠滚动卡滞，正确的预紧调节方式是在光轴的支撑座端做平行度校准，保证两根搭配使用的光轴同轴度误差在0.02mm以内，避免滑块运行时出现别劲、磨损加快的问题。从外形结构来看，箱体采用的是对称式设计，顶部的平面是主要的负载安装基准面，

　　加工时的平面度直接影响负载安装后的运动精度，底部的镂空结构是为了减轻整体重量，同时预留了润滑脂的填充空间，长期运行时可以从侧面的注油间隙补充少量润滑脂，降低钢珠和滚道的磨损。需要注意的是，这类轴承不适合在有大量切削液、硬质粉尘的工况下使用，比如铣床、磨床的运动轴，因为密封结构比较简单，硬质颗粒进入滚道后会很快在光轴表面拉出划痕，导致运动精度下降，这类恶劣工况还是要选带多层密封的重载导轨组件。在做运动校核时，8mm规格的滑块额定动载荷在几十牛级别，设计时要把负载的重心尽量落在两个滑块的中心连线位置，避免偏心负载导致轴承单侧受力，很多新手做垂直滑台时把负载装在滑块侧面外伸很长，运行时很快就会出现轴承卡顿、光轴磨损的问题，本质就是没有考虑偏心带来的倾覆力矩影响。另外搭配的光轴要选择表面硬度HRC60以上的镀铬硬轴，表面粗糙度控制在Ra0.8以下，不要用普通冷拉圆钢代替，否则软质的轴表面会很快被钢珠磨出凹槽，完全丧失运动精度。实际装配时，不要把滑块上的固定螺丝一次性拧死，要先把所有螺丝轻轻带上，手动推动滑块在全行程范围内往复滑动几次，让滑块自动找正和光轴的平行位置，再按照对角线顺序逐步拧紧螺丝，这样能最大程度避免安装应力导致的运行阻力变大。
