BK25型滚珠丝杠端部支撑固定座结构

　　在数控进给传动系统的布局里，丝杠支撑座的选型与安装直接决定了整套直线传动机构的运行精度与寿命，BK25规格的支撑座属于丝杠固定端专用支撑组件，主要承担滚珠丝杠端部的径向承载与轴向锁紧定位作用，常见于立式加工中心Z轴进给、线性模组滑台驱动端、非标自动化点胶设备传动端、光伏组件排版机平移轴这类对传动刚性有明确要求的场景。不同于浮动端支撑仅需承担径向载荷的设计，固定端支撑需要同时承受丝杠运转过程中产生的双向轴向推力，以及丝杠高速回转带来的径向跳动约束，因此在结构设计上，该支撑座采用一体式块状本体结构，本体材质通常选用45号钢经调质处理后做发黑防锈处理，安装面与轴承孔的加工精度控制在IT7级以内，保证轴承装配后的同轴度误差在允许范围内。

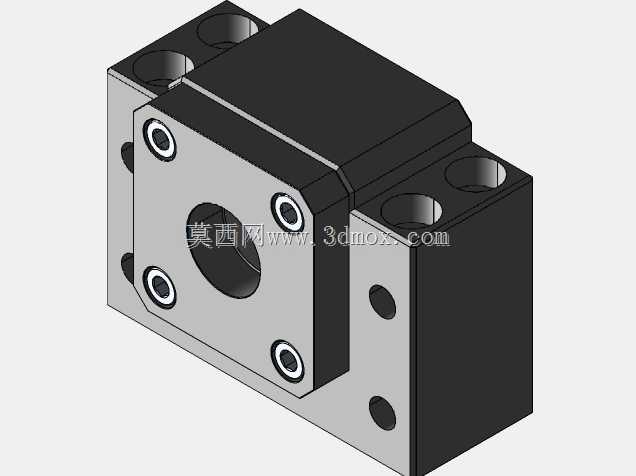

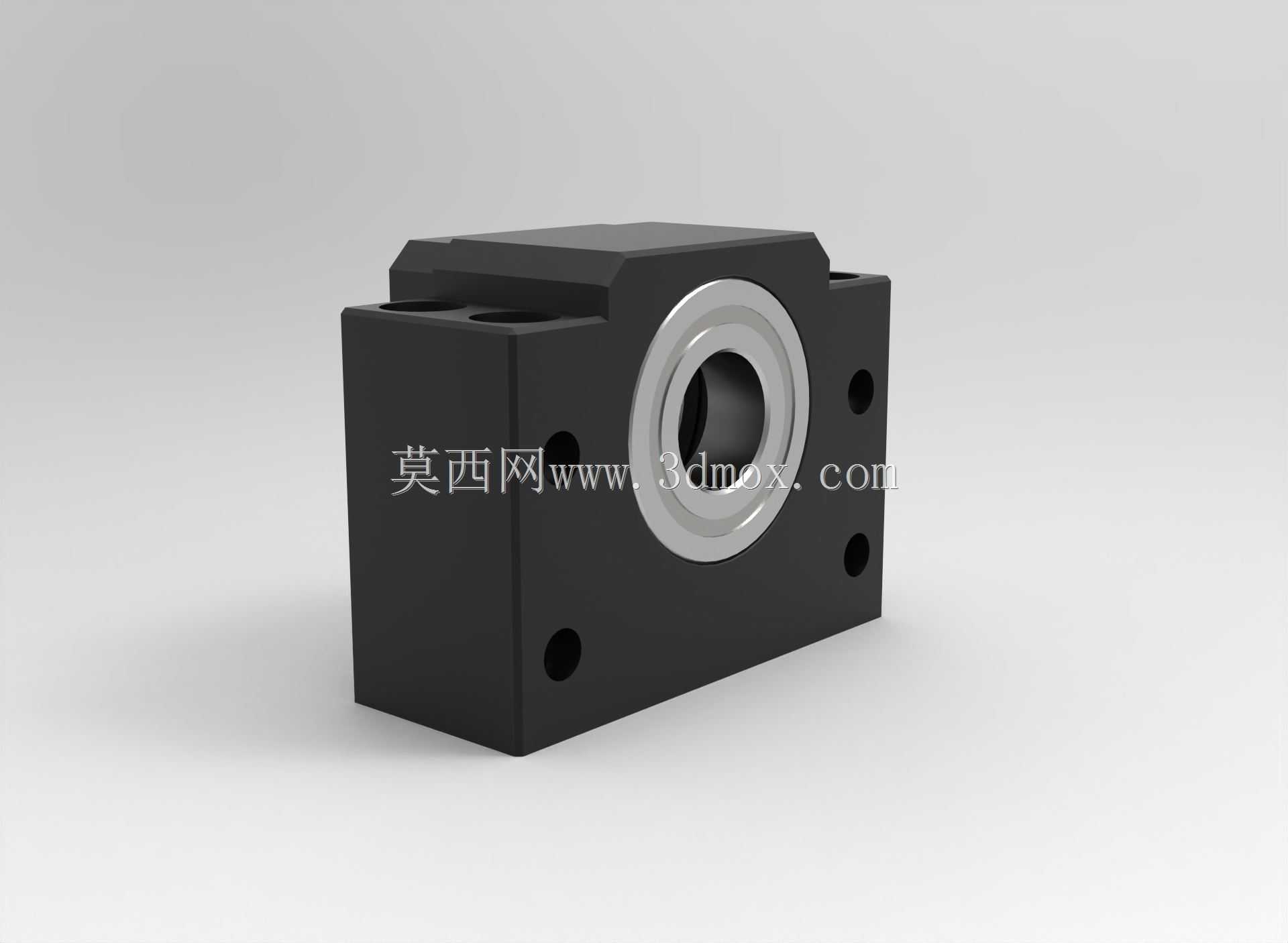

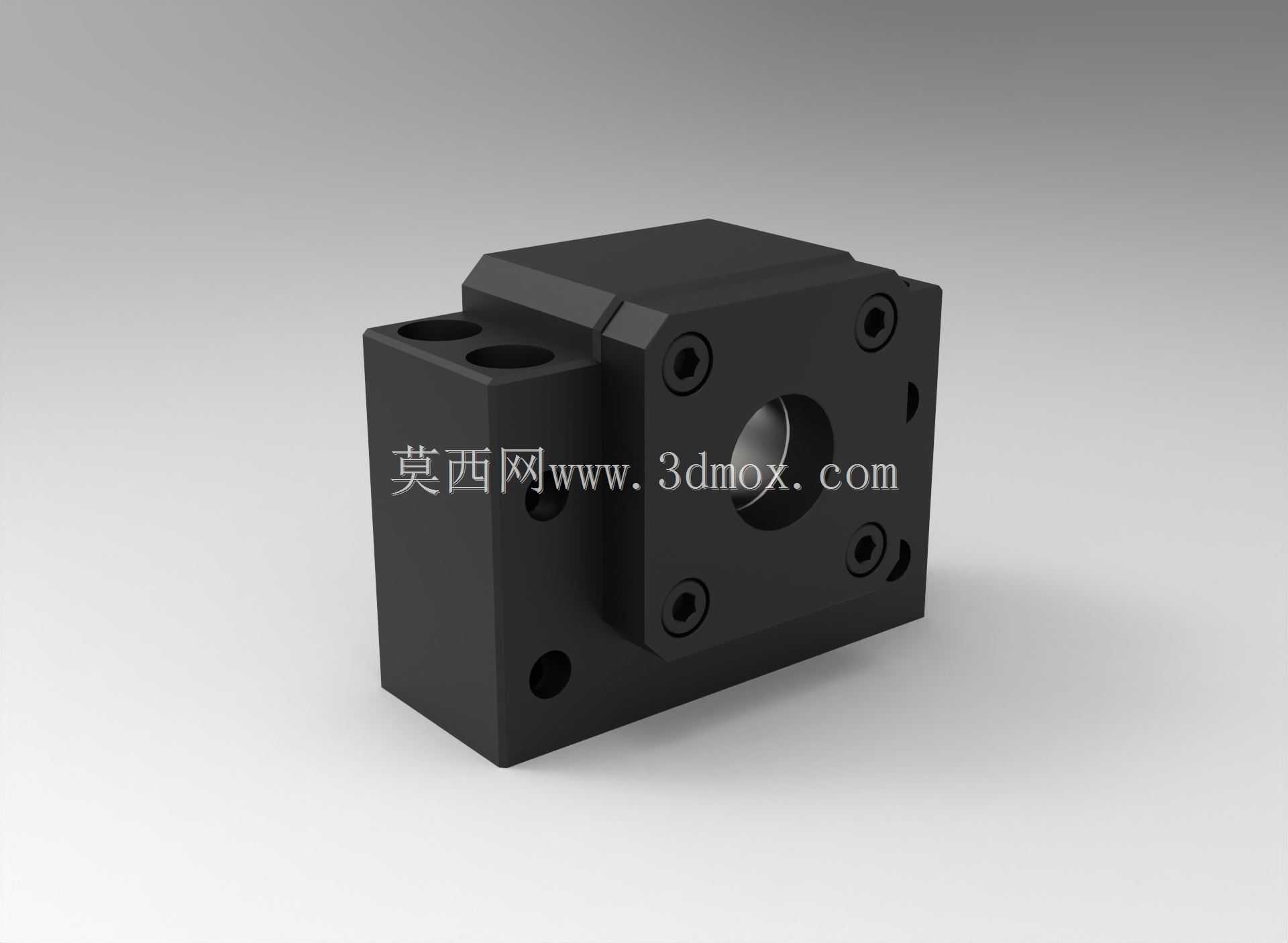

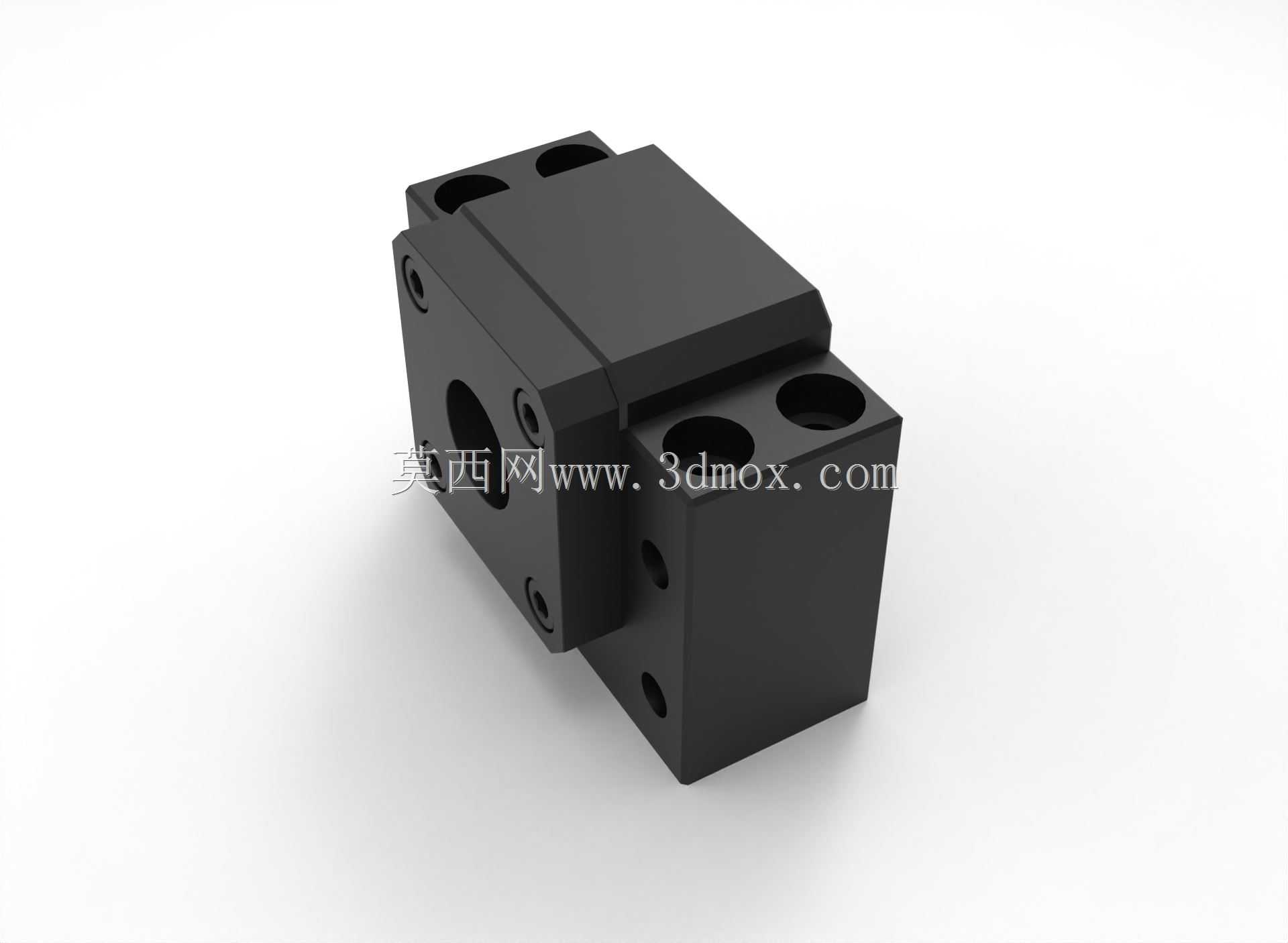

　　从安装边界来看，该支撑座的安装孔位采用对称分布设计，底部四个沉头安装孔用于将支撑座固定在设备安装基板上，正面的四个螺纹孔用于端盖锁紧，中心通孔用于穿入滚珠丝杠轴端，轴承安装腔的尺寸适配25规格丝杠配套的角接触球轴承，采用成对背对背安装的轴承布局，可同时承受径向载荷与双向轴向载荷，轴承预紧量可通过端盖的锁紧程度进行微调，避免丝杠运转过程中出现轴向窜动。设计过程中需要重点考虑支撑座与丝杠轴端的配合公差，轴承孔与轴承外圈采用过渡配合，保证轴承装配后不会出现外圈打滑的问题，同时支撑座的本体厚度经过刚度校核，在额定轴向载荷下的形变量控制在0.01mm以内，避免因支撑刚性不足导致的传动精度损失。在实际设备装配时，

　　该支撑座需要与丝杠端部的锁紧螺母、隔套配合使用，装配时需要先将轴承压入支撑座的安装腔内，再将丝杠轴端穿入轴承内圈，通过锁紧螺母锁紧轴承内圈，最后将支撑座整体固定在设备安装面上，装配过程中需要打表检测丝杠的径向跳动，调整支撑座的安装位置保证丝杠与导轨的平行度误差在0.02mm/1000mm以内。不同于部分拼接式支撑座存在的装配累积误差，一体式块状结构的支撑座减少了零件拼接带来的精度损失，本体上预留的多个安装孔位可适配不同规格的安装板，侧面的通孔可用于安装润滑管路接头，方便后期设备维护时对轴承进行定期润滑，延长支撑组件的使用寿命。在非标设备设计选型时，选用该规格支撑座需要匹配对应导程与直径的25系列滚珠丝杠，

　　同时根据设备的最大轴向切削力、进给速度核算轴承的额定动载荷是否满足使用要求，避免出现过载导致的轴承提前失效。支撑座的外形采用方正的块状设计，边角处做了倒角处理，避免装配过程中锐边划伤操作人员，本体表面的发黑处理层可在常规车间环境下起到较好的防锈作用，无需额外做表面喷涂处理，降低了零件的加工成本。在三维建模过程中，该支撑座的模型需要准确还原各个安装孔的位置尺寸、轴承腔的深度与直径、端盖安装螺纹孔的规格与深度，方便设计人员在做整机装配时直接调用模型进行干涉检查，提前排查安装过程中可能出现的孔位错位、空间干涉等问题，减少现场装配时的修配工作量。
