TBR-10轨道式接线端子结构设计

　　在低压电气柜、工业控制柜、自动化设备布线场景中，轨道安装式接线端子是实现导线可靠分接、回路规整排布的核心基础配件，TBR-10轨道安装接线板正是针对10A额定电流等级的导线连接需求开发的结构件，适配工业现场最常用的DIN标准导轨安装方式，能够在紧凑的柜内空间中完成多组导线的有序接驳，避免布线杂乱带来的维护困难、接触不良等问题。

　　从实际使用场景来看，这类接线端子广泛应用在工厂生产线控制柜、楼宇配电回路、小型设备电控箱内部，单组端子可实现两根同规格导线的压接导通，多组拼接后能够完成多回路的并行布线，相比传统的螺丝绞接、烫锡处理的接线方式，轨道式端子的拆装效率更高，后期回路调整、故障排查时无需重新处理导线端头，仅通过松紧顶部的压接螺丝即可完成导线的装拆，大幅降低现场运维的工作量。

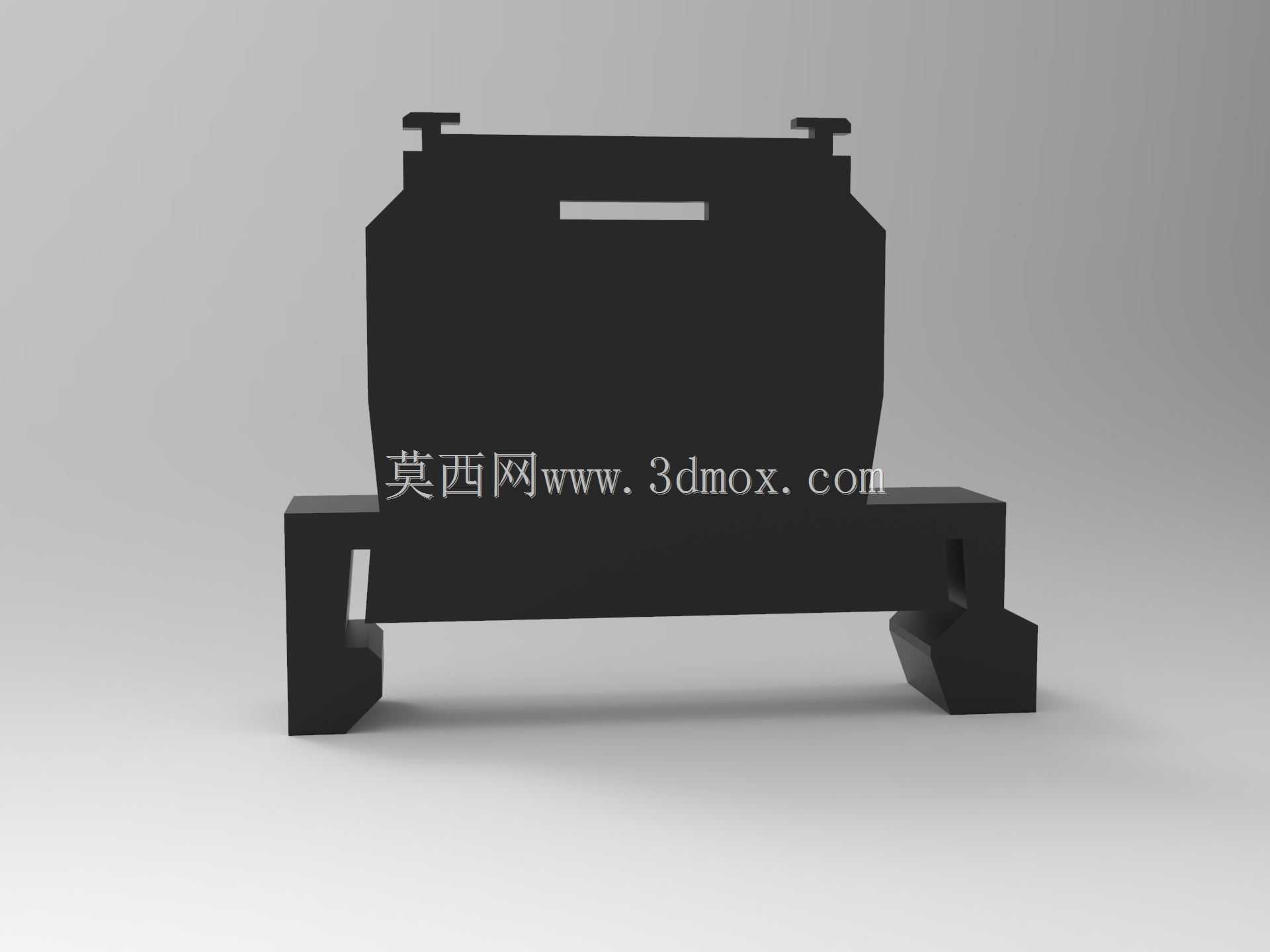

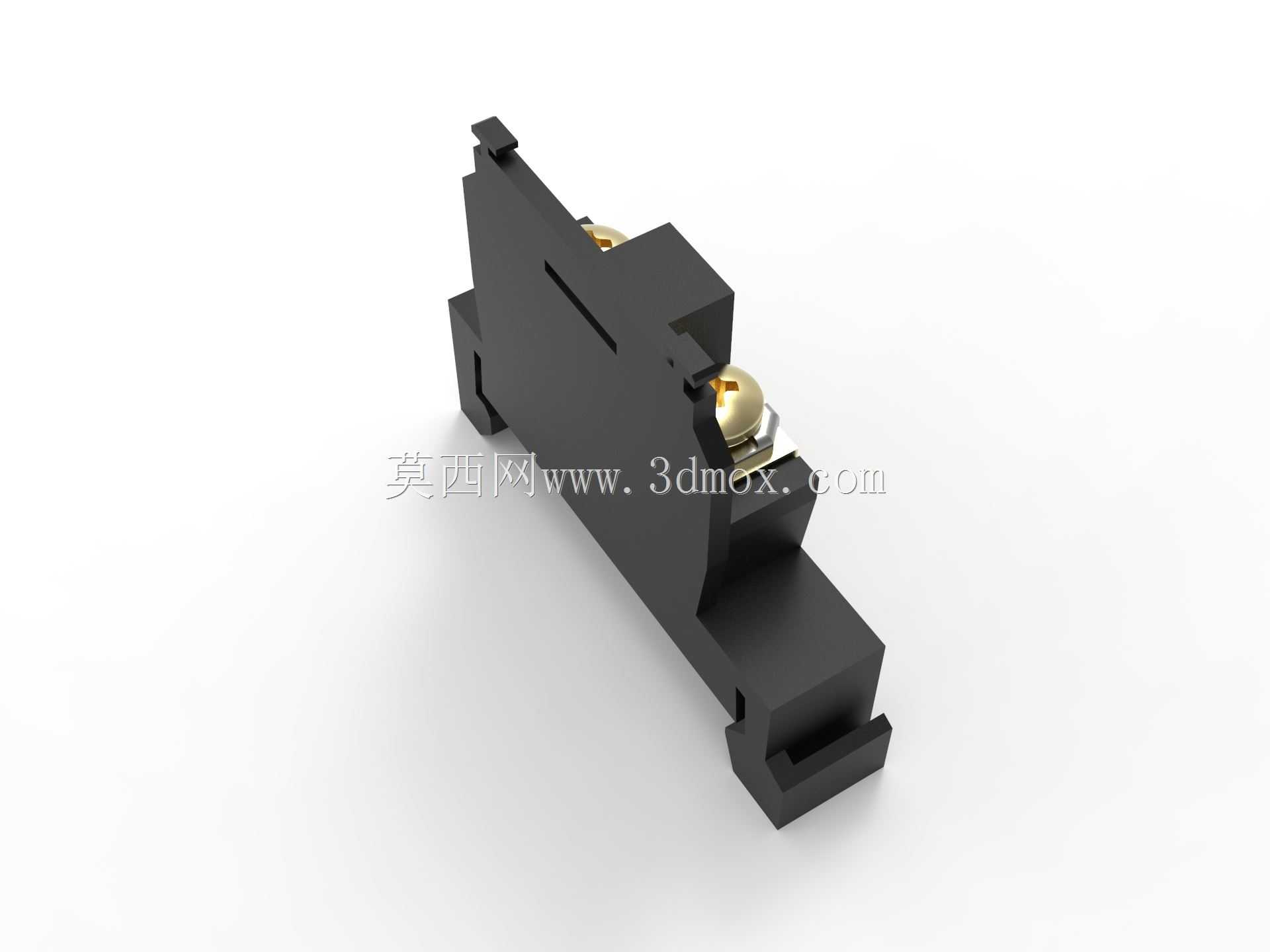

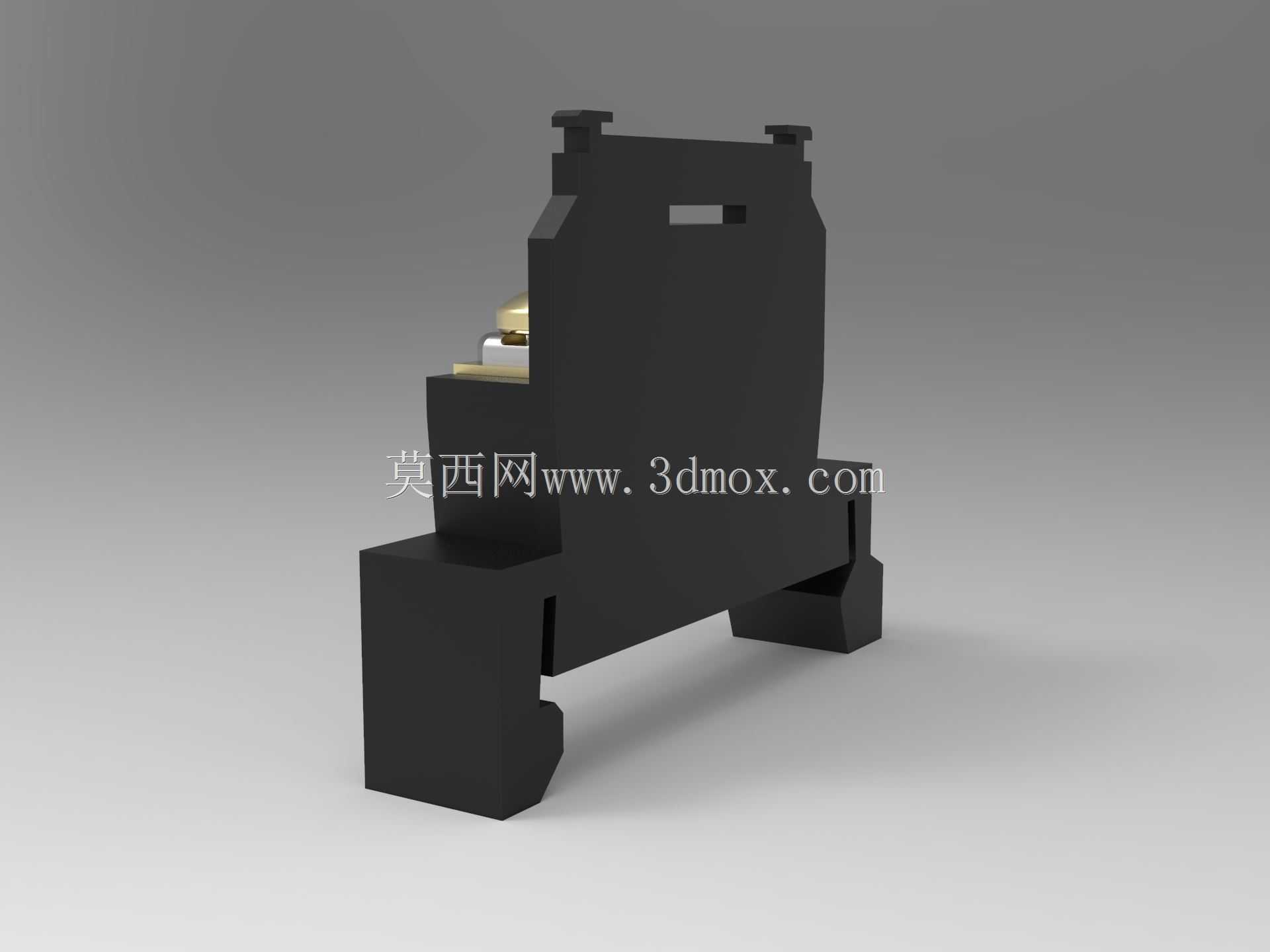

　　该接线端子的结构设计围绕安装便捷性、连接可靠性两个核心目标展开，底部采用适配标准C型导轨的卡扣式结构，安装时仅需将端子底部卡槽对准导轨上沿，按压下端即可卡入导轨，拆卸时用一字螺丝刀撬动底部的弹性卡扣即可取下，无需额外的固定螺丝，多组端子并排拼接时，侧面的定位凸台与凹槽能够实现相邻端子的无缝对齐，避免拼接后出现错位、间隙过大的问题，保证整排端子安装后整齐平整。

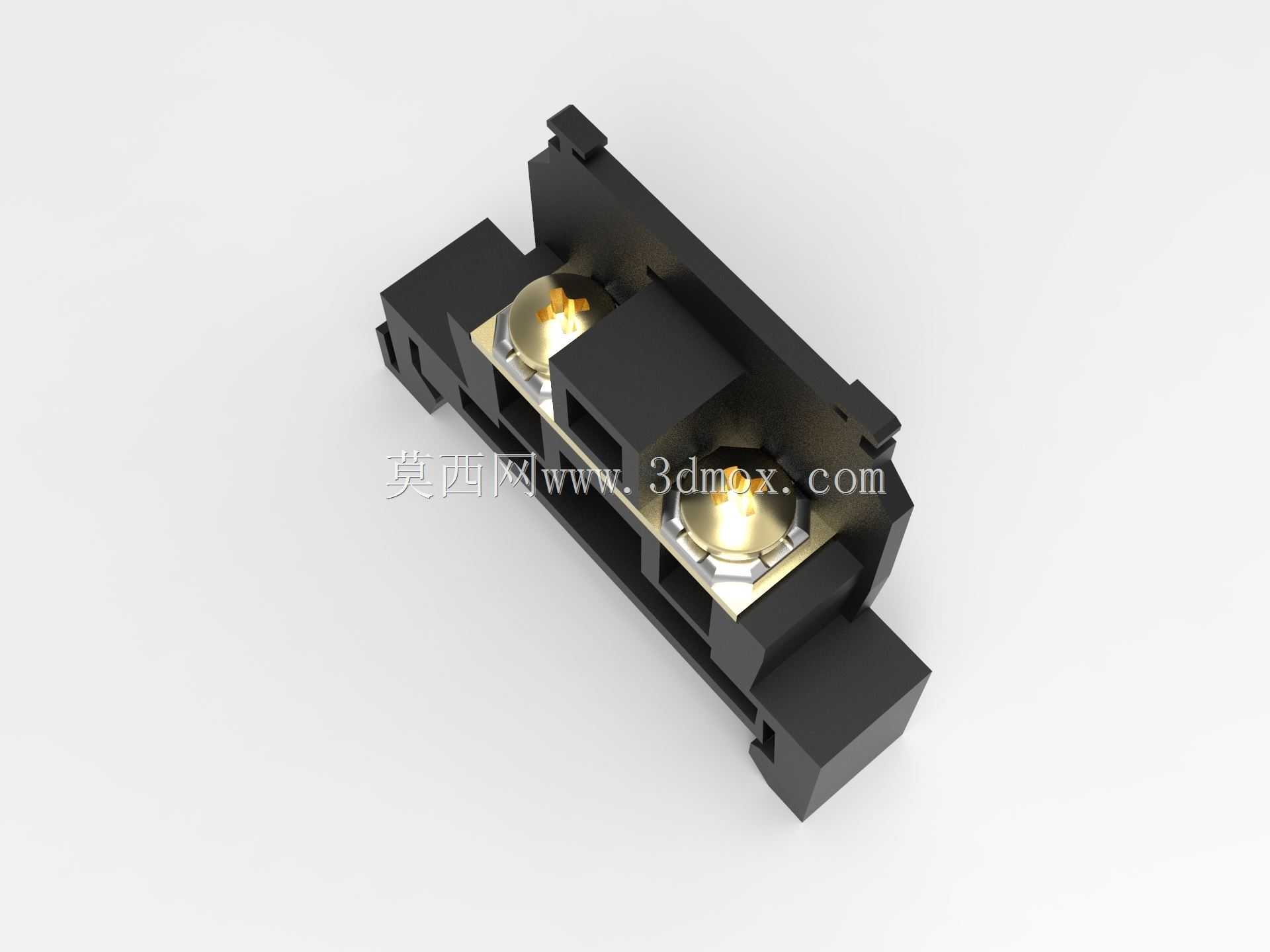

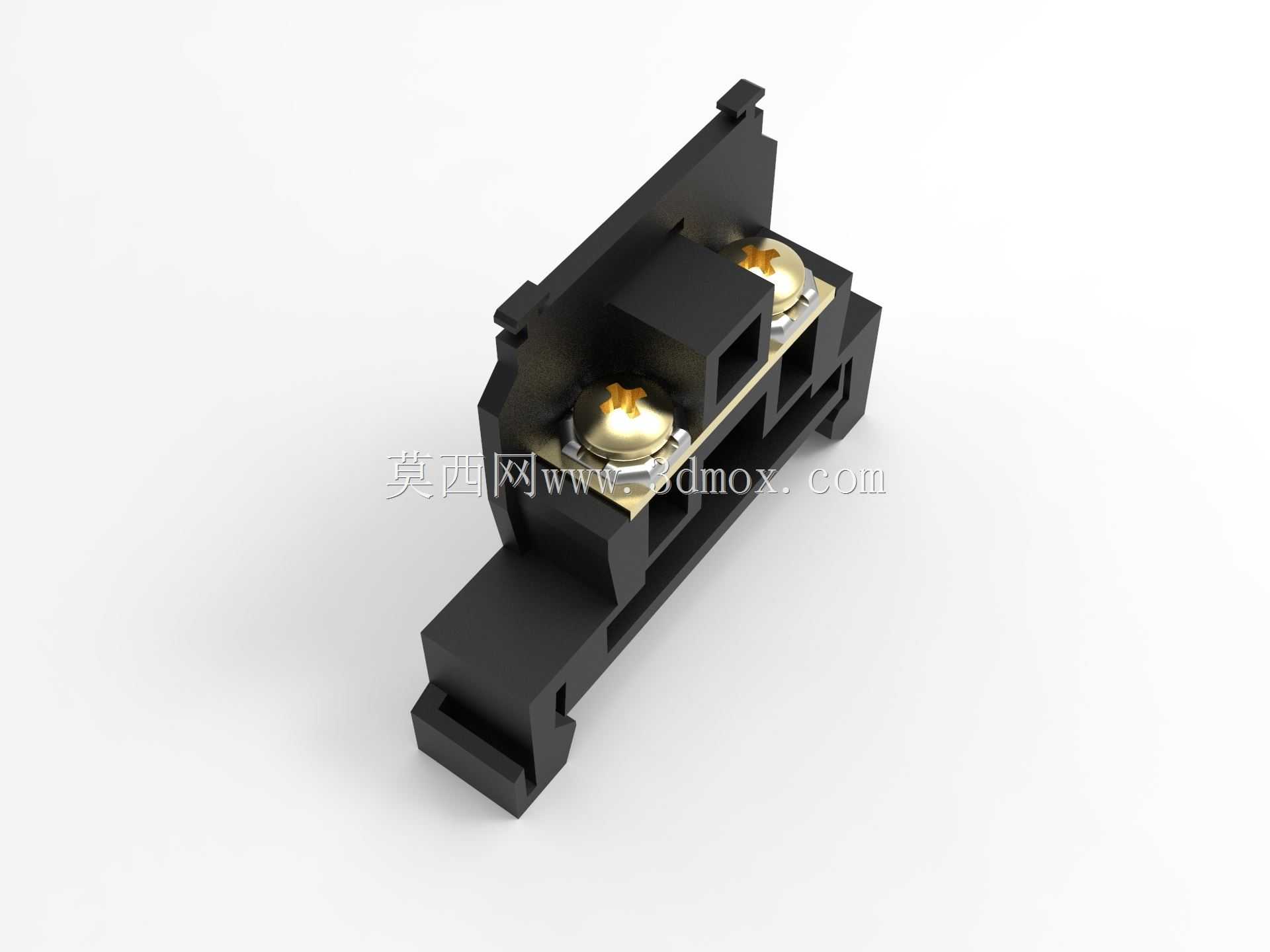

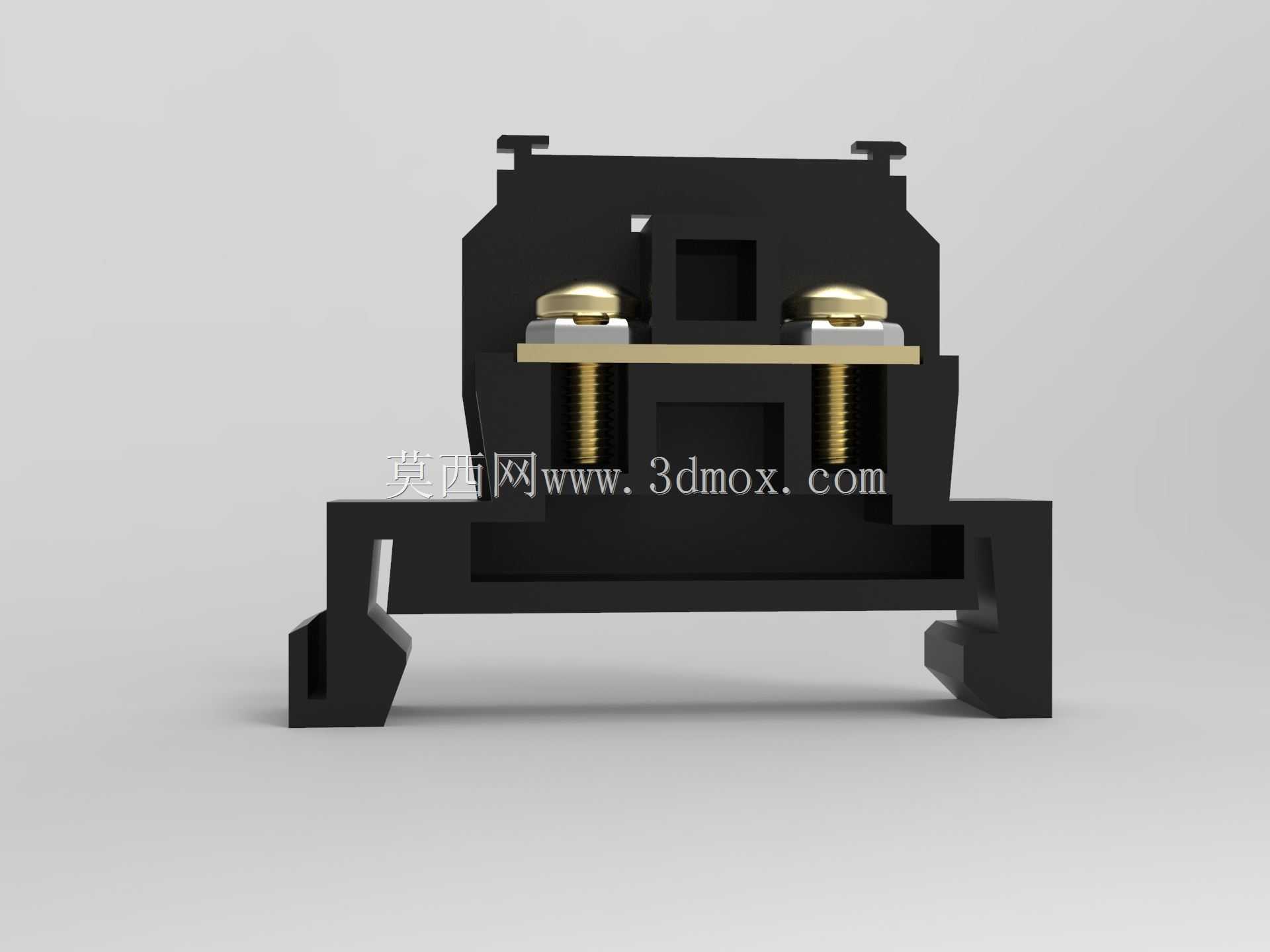

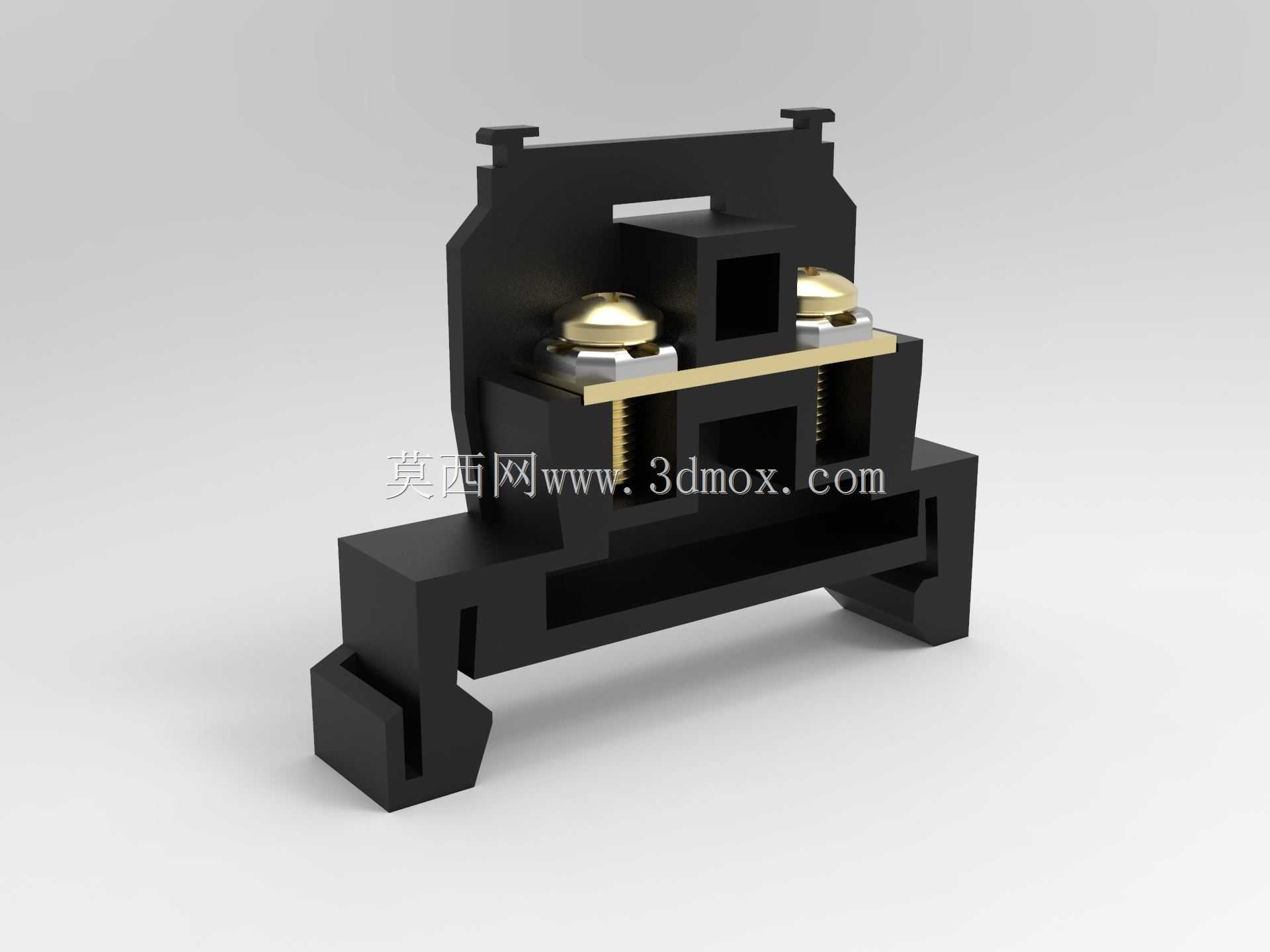

　　端子的导电部分采用铜质压接块搭配镀锌螺丝的组合，压接块表面做镀镍处理，既保证导电性能，又能提升抗氧化能力，避免长期使用后接触电阻升高引发的发热问题；顶部的两个压接螺丝分别对应两侧的导线接入位，螺丝头部采用十字开槽设计，适配常用的十字螺丝刀操作，压接块下方设置有弹性托片，当螺丝拧松时托片会自动抬起，方便导线插入，拧紧螺丝时压接块均匀下压，能够将导线线芯牢牢压在导电基座上，即使是多股软线也能实现可靠压接，不会出现线芯散脱、压接不牢的问题。

　　绝缘基座采用阻燃尼龙材质注塑成型，具备良好的绝缘性能与抗冲击能力，能够耐受工业现场的温度变化与轻微振动，基座的外形做了多道加强筋设计，既提升整体结构强度，又能增加相邻端子之间的爬电距离，满足低压电气的安全绝缘要求；基座中部设置有透明标识位，可插入对应回路的编号标签，方便后期运维时快速识别回路信息，避免误操作。

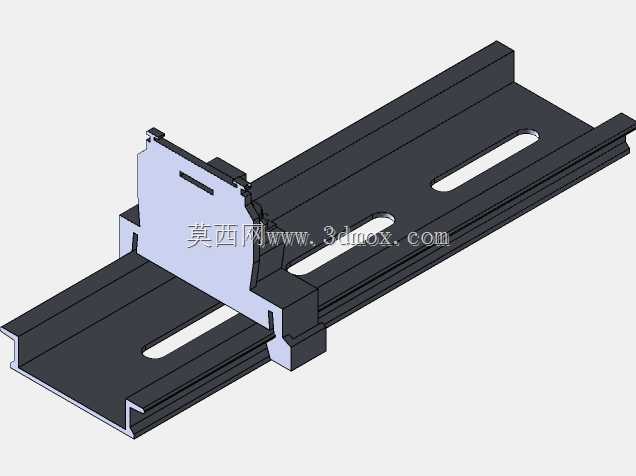

　　从安装边界尺寸来看，该端子宽度适配10A电流等级的导线载流需求，单位端子宽度控制在紧凑范围内，整排安装时能够最大化利用柜内导轨空间，适配的导轨为行业通用的35mm标准DIN导轨，底部卡扣的开合行程经过精准设计，既保证卡入导轨后不会出现松脱晃动，又不会因为卡扣过紧导致安装拆卸费力；导线接入孔的尺寸适配1.5-2.5平方毫米的铜芯导线，能够覆盖绝大多数低压控制回路、信号回路的导线规格，压接螺丝的拧紧力矩经过验证，在常规操作力度下即可达到可靠的压接力矩，不会因为力矩过大压伤线芯，也不会因为力矩过小导致接触不良。

　　在结构建模过程中，需要重点关注几个配合尺寸的公差控制：底部导轨卡槽的尺寸需要与标准导轨的外形尺寸做适配，卡槽的开口宽度、卡扣的弹性变形量需要反复验证，保证在不同批次注塑件的尺寸公差范围内，都能实现顺畅安装与可靠固定；压接块与基座内部滑槽的配合间隙需要控制在合理范围，间隙过大会导致压接块晃动，压接导线时出现偏斜，间隙过小则会导致压接块卡滞，螺丝拧动时压接块无法顺畅上下移动；相邻端子拼接的凸台与凹槽的配合尺寸也需要精准控制，保证拼接后整排端子的导线孔位对齐，不会出现高低不平、错位的问题。

　　此外，端子的绝缘外壳做了防呆设计，正反方向无法卡入导轨，避免安装时出现方向装反的问题；顶部的压接螺丝孔做了沉台设计，螺丝拧紧后头部不会高出基座平面，避免相邻端子之间因为螺丝突出引发的电气间隙不足问题；基座底部的导轨卡扣处设置有防滑齿，卡入导轨后能够增加与导轨表面的摩擦力，即使在设备振动的工况下，端子也不会沿着导轨方向滑移，保证接线位置的稳定性。

　　在实际选型应用中，这类轨道式接线端子需要根据回路的额定电流、导线线径选择对应规格，TBR-10对应的是10A额定电流等级，适配常规控制回路的使用需求，如果是动力回路则需要选择更大电流等级的对应型号；布线时需要将导线端头的绝缘层剥除合适长度，插入接线孔后拧紧压接螺丝，确保线芯完全被压接块压住，没有裸露的线芯在接线孔外部，避免引发短路风险；多组端子拼接安装时，需要在整排端子的两端安装固定件，避免长期使用后端子出现滑移散开的问题。
