120N规格HERMEX配套气弹簧门支撑组件

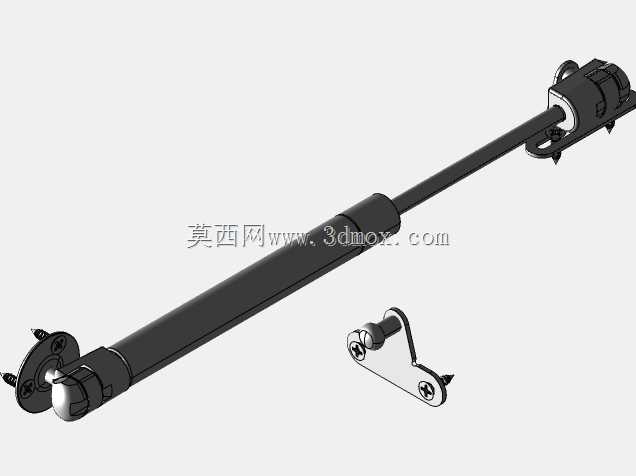

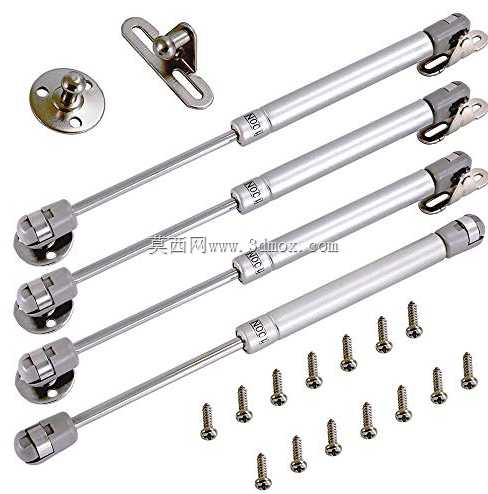

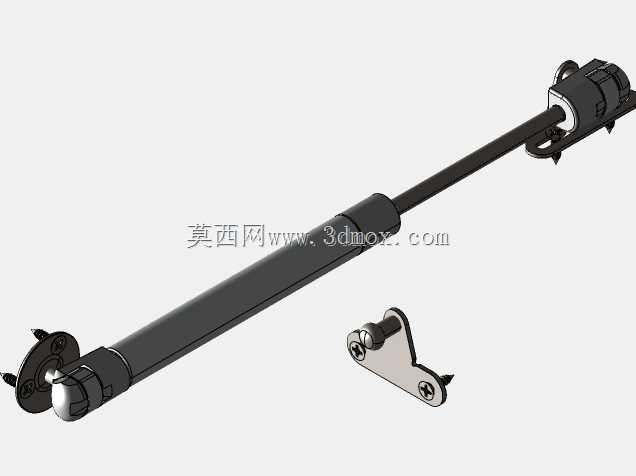

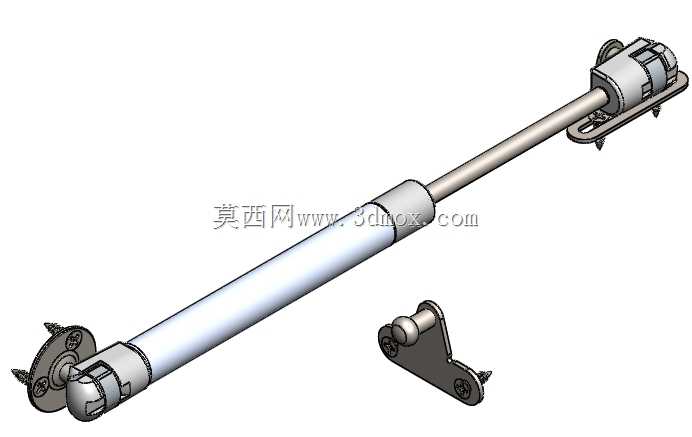

　　这套气弹簧支撑组件，核心适配120N额定支撑力的上翻式舱门、柜门场景，常见于各类设备检修舱、户外机柜、特种车辆侧舱门、小型储物上翻门的开合支撑环节，替代传统的机械撑杆，避免开合过程中门体意外回落造成的磕碰风险。从结构设计来看，整套组件包含气弹簧主体与配套的安装铰接支座两部分，气弹簧本体采用活塞杆与缸筒同轴布局，两端均为球铰式连接结构，能够适配安装面存在的小角度偏差，抵消安装过程中的位置公差，避免杆体受径向力造成的密封件偏磨、漏气失效问题。配套的安装支座采用冲压成型的金属件，预留了自攻螺丝或者螺栓安装的固定孔位，支座与气弹簧端部的铰接轴配合间隙控制在合理范围，既保证转动顺畅无卡滞，又不会因为间隙过大造成门体晃动。在功能特性上，

　　这款气弹簧采用惰性气体作为弹力介质，支撑力全程线性度较好，在门体开启到设定角度后能够提供稳定的锁止支撑力，不会出现缓慢回落的问题，关门过程中阻尼均匀，不会产生冲击异响，相比传统的机械弹簧撑杆，开合手感更平顺，也不会出现弹簧锈蚀、弹力衰减过快的问题。设计过程中，首先根据门体的重量、重心位置、开合旋转轴的位置，计算得出所需的额定支撑力为120N，匹配对应的缸筒内径与活塞杆直径，缸筒表面做了硬质氧化处理，活塞杆表面镀硬铬，能够适应潮湿、多粉尘的户外使用场景，密封件采用耐老化的橡胶材质，长期使用不会出现漏气泄压的问题。安装边界方面，气弹簧完全收缩时的长度适配常规20-40cm厚度的舱门安装空间，

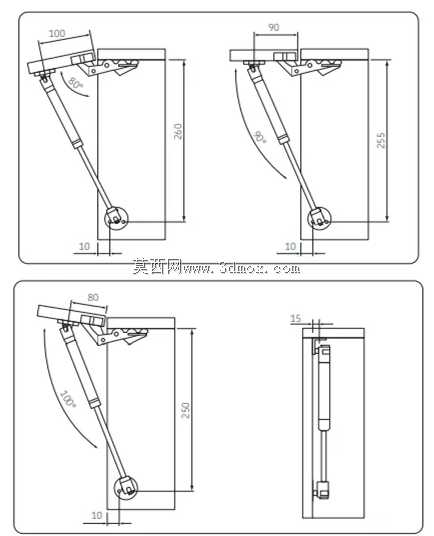

　　完全伸展时的行程能够保证门体开启角度达到90度以上，满足人员检修、取放物品的操作空间需求，两端的安装支座可以根据实际安装面的结构，选择平面固定或者侧面固定的方式，铰接点的位置设计经过运动仿真验证，在门体开合全行程中，气弹簧的摆角不会超出球铰的允许偏转角度，不会出现运动干涉、别劲的问题。实际选型使用时，需要注意安装时气弹簧的活塞杆端要朝下布置，保证内部的润滑油脂能够始终浸润密封件，延长使用寿命，不能反向安装否则会造成密封件干磨，提前出现漏气问题。同时安装固定时要保证两端铰接点的旋转轴线与门体的旋转轴线平行，否则会在开合过程中给气弹簧施加额外的扭转力矩，造成杆体弯曲或者密封损坏。这套组件的结构设计充分考虑了现场安装的公差适配性，

　　支座上的固定孔采用长圆孔设计，允许安装时有±3mm的位置调整量，降低现场安装的对位难度，不需要高精度的预打孔也能顺利完成装配。在日常使用场景中，这类气弹簧支撑不需要额外的维护，表面沾染污渍时用软布擦拭即可，不能用腐蚀性溶剂擦拭缸筒和活塞杆表面，避免破坏表面的防护层造成锈蚀。相比同规格的其他支撑构件，这套组件的整体重量更轻，安装占用空间更小，不会在舱门内部突出过多结构影响储物空间，铰接部位的转动阻力经过调校，即使门体存在一定的重量偏差，也能保证开合过程的力度均匀，不会出现开启时弹起过猛、关闭时阻力过大的问题。设计阶段还做了疲劳寿命验证，按照正常的开合频率，能够满足万次以上的开合使用需求，弹力衰减率控制在百分之十以内，长期使用不需要频繁更换支撑件。
