木质异形双向啮合直线往复传动构件

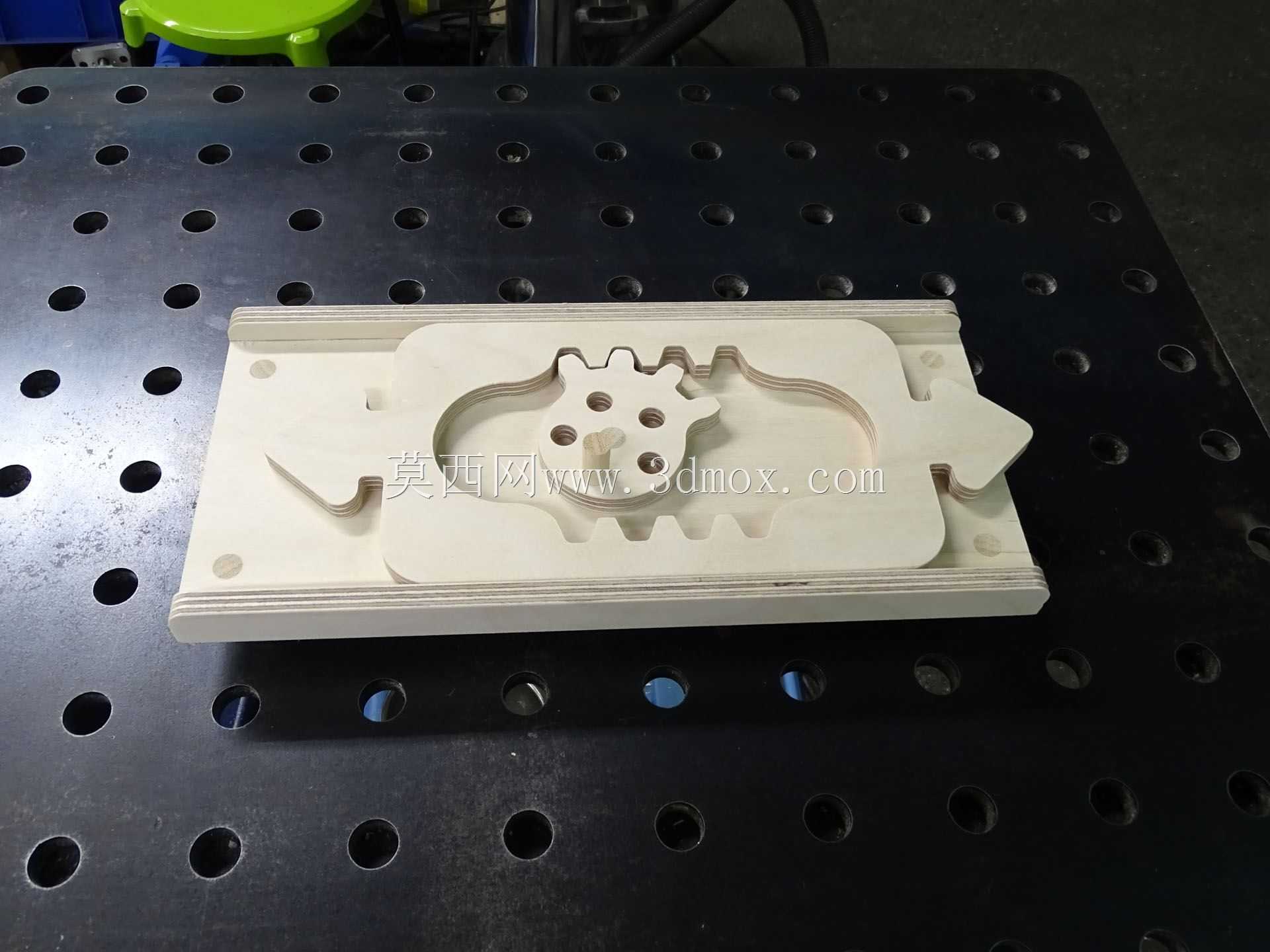

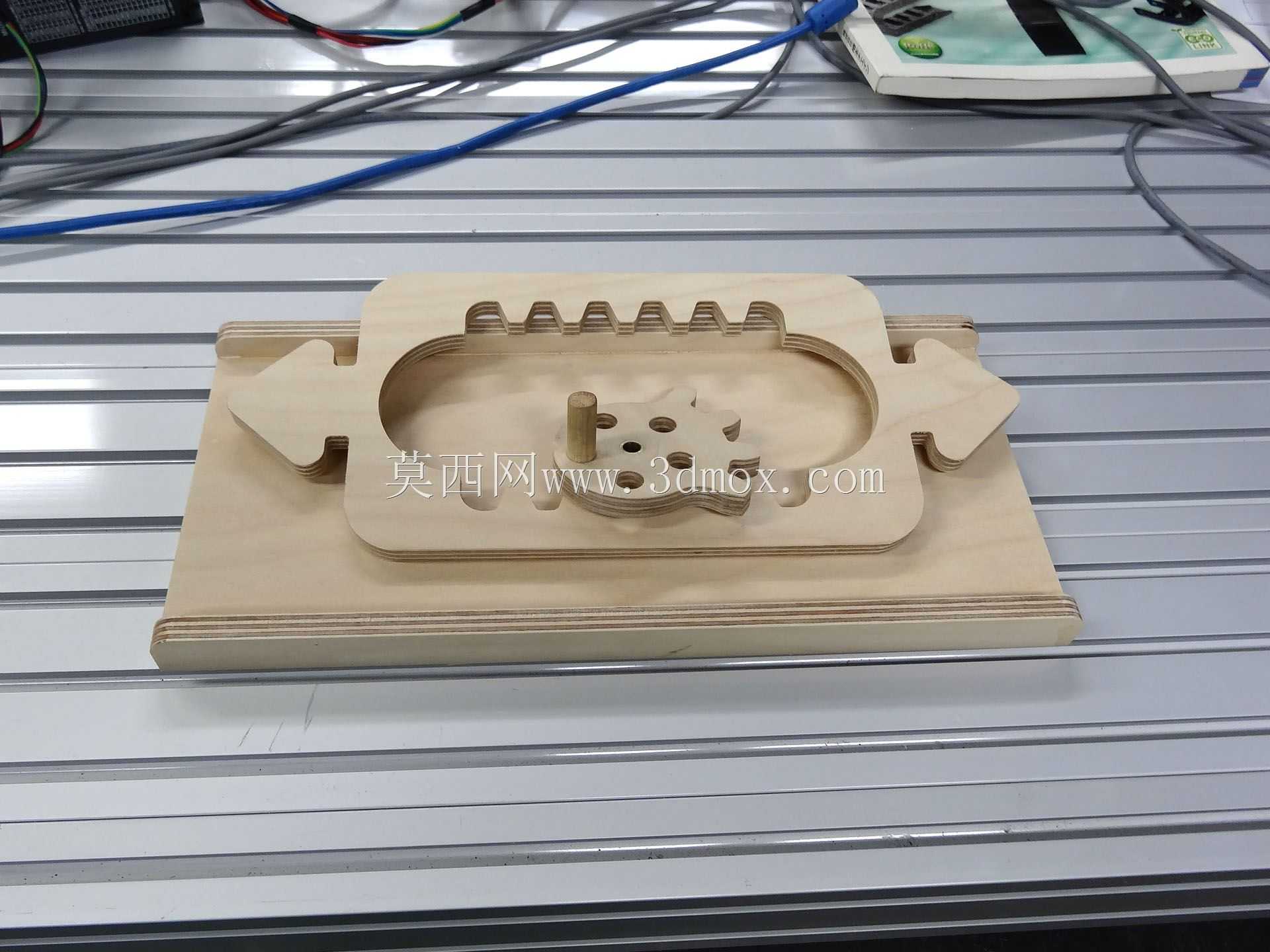

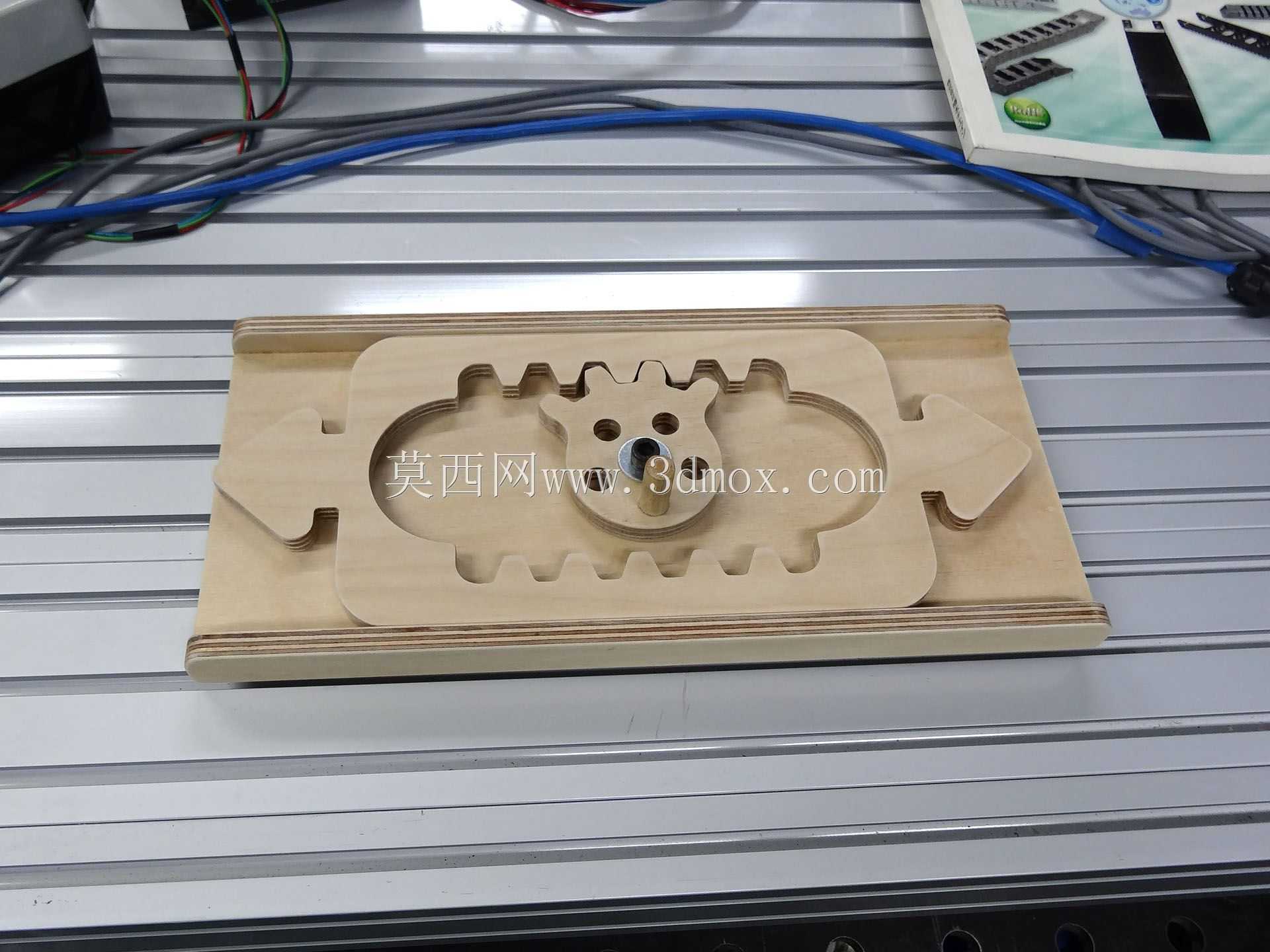

　　这套木质异形啮合传动构件，最初是为青少年科创教育场景开发的演示教具，同时也可作为小型桌面创意装置的核心传动单元使用，在中小学机械原理科普课堂、创客空间手工拼装项目、文创类动态摆件设计中都能找到适配场景。不同于常规渐开线圆柱齿轮的定比旋转传动，这套构件采用了对称布置的异形齿廓设计，中间的主动轮为非圆轮廓的异形齿轮，两侧的从动齿条并非直齿长条结构，而是和外围框架做成一体化的对称镂空结构，主动轮转动时，可同时带动两侧带齿廓的框架部分做方向相反的直线往复运动，两侧框架端部的箭头造型结构，可直观展示双向同步反向的直线运动输出效果。

　　从实际功能特性来看，这套传动结构没有采用金属构件常用的键连接、轴承支撑方案，中间主动轮的中心孔直接适配标准直径的金属转轴，转轴和木质轮体采用过盈配合即可传递扭矩，无需额外紧固件；外围框架的上下边缘设置了凸起的导向边，可直接嵌入配套的底板导向槽内，运动过程中不会出现侧向偏移或卡滞，整个传动副的啮合间隙控制在0.2mm以内，既保证了转动顺畅无卡顿，又不会因为间隙过大出现传动空程。齿廓部分没有照搬标准齿轮的参数计算逻辑，而是根据往复行程需求做了定制化设计：主动轮旋转一周，两侧从动框架的往复行程刚好等于主动轮上啮合齿的展开长度，整个运动过程中啮合重合度始终保持在1.2以上，不会出现脱齿、跳齿问题。

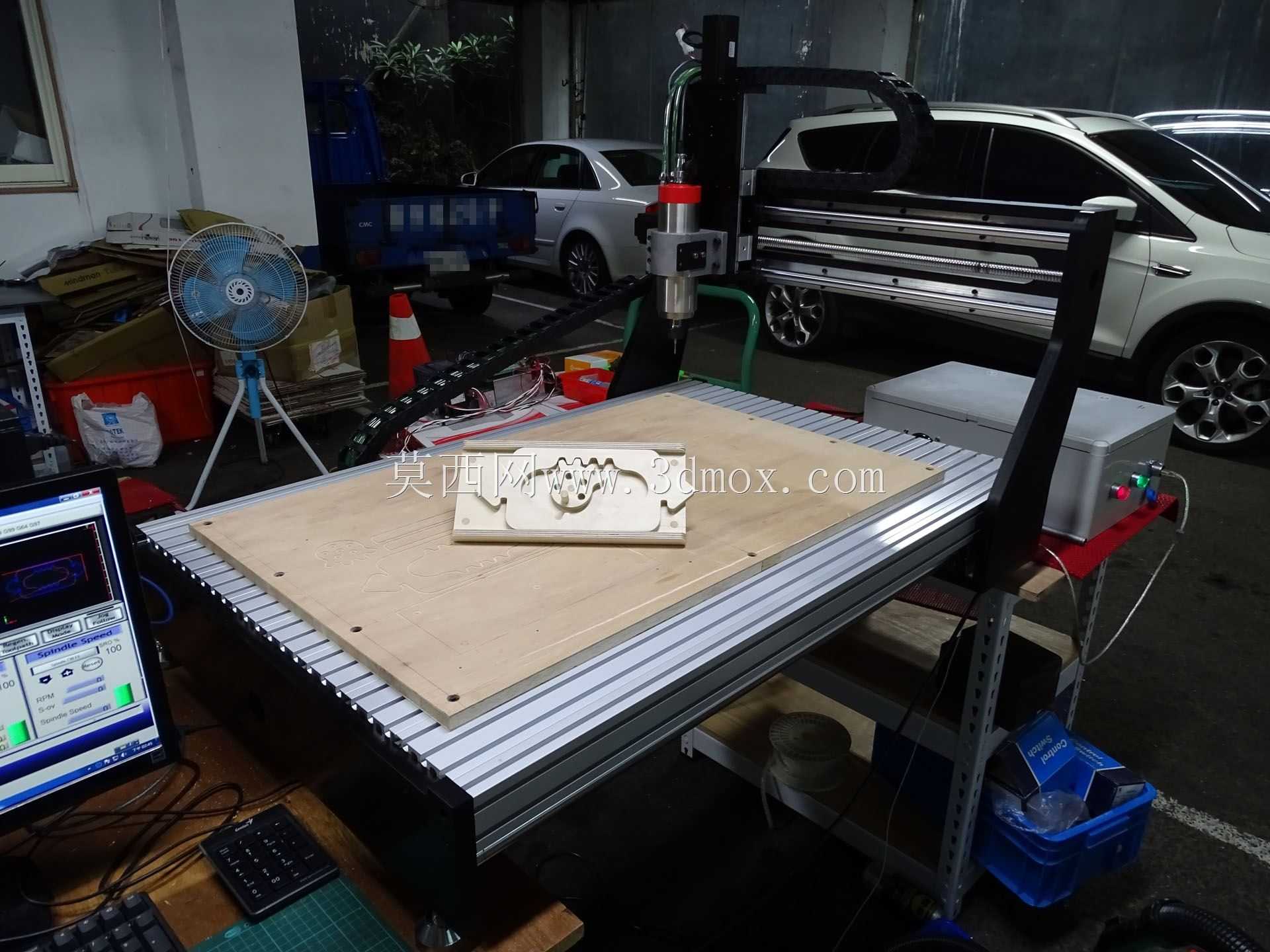

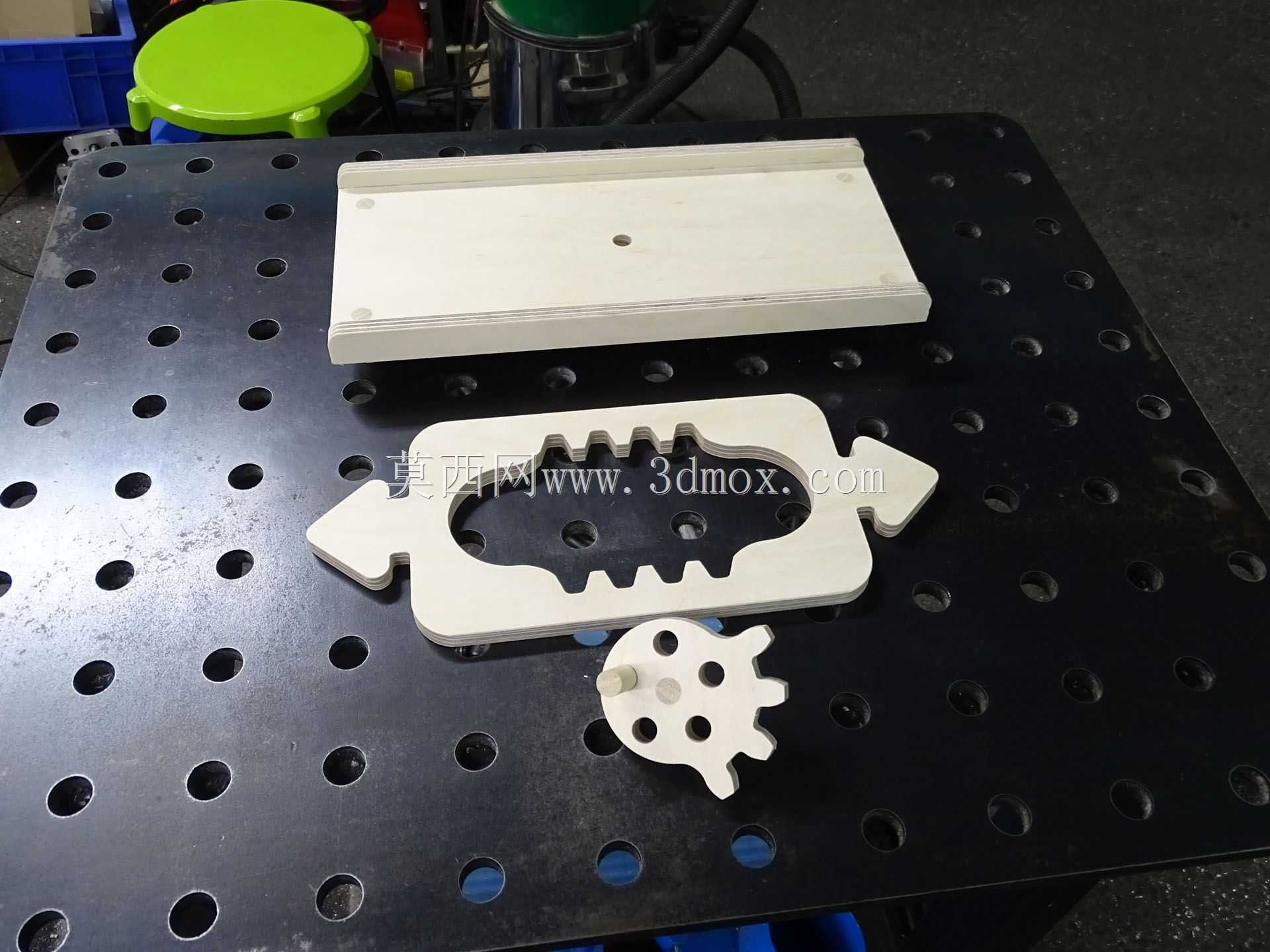

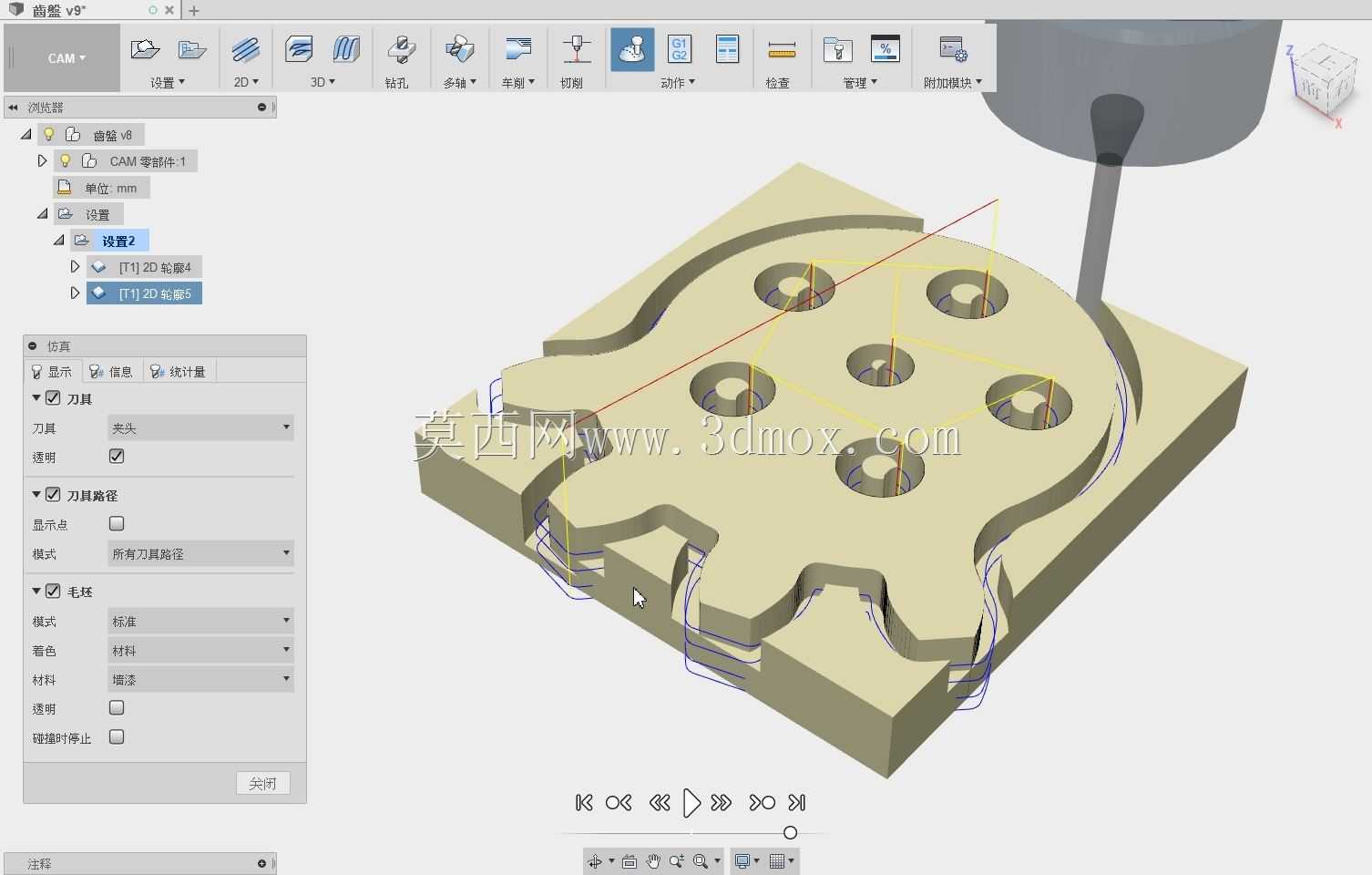

　　设计过程中优先考虑了木质材料的加工适配性，所有轮廓均采用无锐角的圆弧过渡，既避免了激光切割加工时出现焦边、过烧问题，也能防止拼装使用过程中尖锐边角划伤操作人员。整个构件的外形轮廓为对称矩形结构，整体长宽尺寸控制在220mm×100mm范围内，厚度方向采用三层3mm厚的椴木层板叠合粘接，总厚度9mm，安装时仅需在底板上加工出宽度9.2mm、深度2mm的平行导向槽，同时在主动轮中心对应位置预留直径6mm的转轴安装孔即可完成固定，不需要额外设计复杂的支撑座或紧固件，安装边界清晰，适配性强。

　　在实际教学场景中，这套结构可以直观展示非圆齿轮的传动特性、啮合传动的运动转换逻辑，相比抽象的课本原理图，实体可动的木质构件能让学习者快速理解旋转运动转直线往复运动的实现方式；在文创摆件应用场景中，可在两侧往复的箭头结构上加装小型装饰件，搭配微型减速电机驱动主动轮，就能做成动态桌面摆件，整体结构噪音小、运转平稳，不需要额外润滑维护。设计时特意将所有零件的厚度统一为标准层板厚度，加工时不需要调整切割参数，一次上料即可完成所有零件的切割加工，拼装时仅需按照齿廓对位粘接即可，不需要复杂的工装辅助，非常适合小批量手工制作或者科创教学的快速拼装场景。齿廓的啮合面做了微小的倒圆角处理，既降低了木质构件啮合时的摩擦阻力，也能抵消部分木材温湿度变形带来的尺寸偏差，即使在相对湿度变化较大的环境中使用，也不会出现卡滞无法运转的问题。
