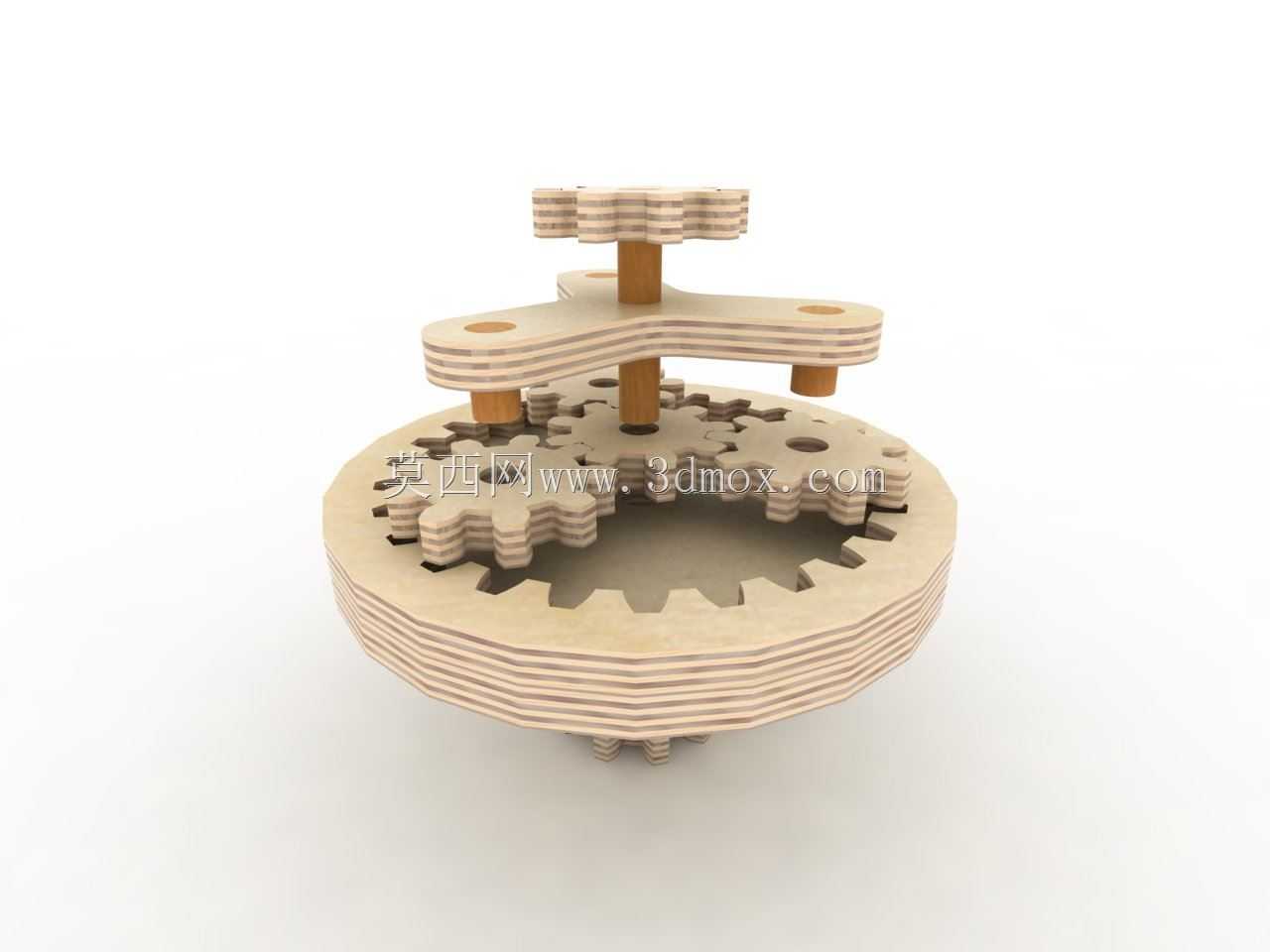

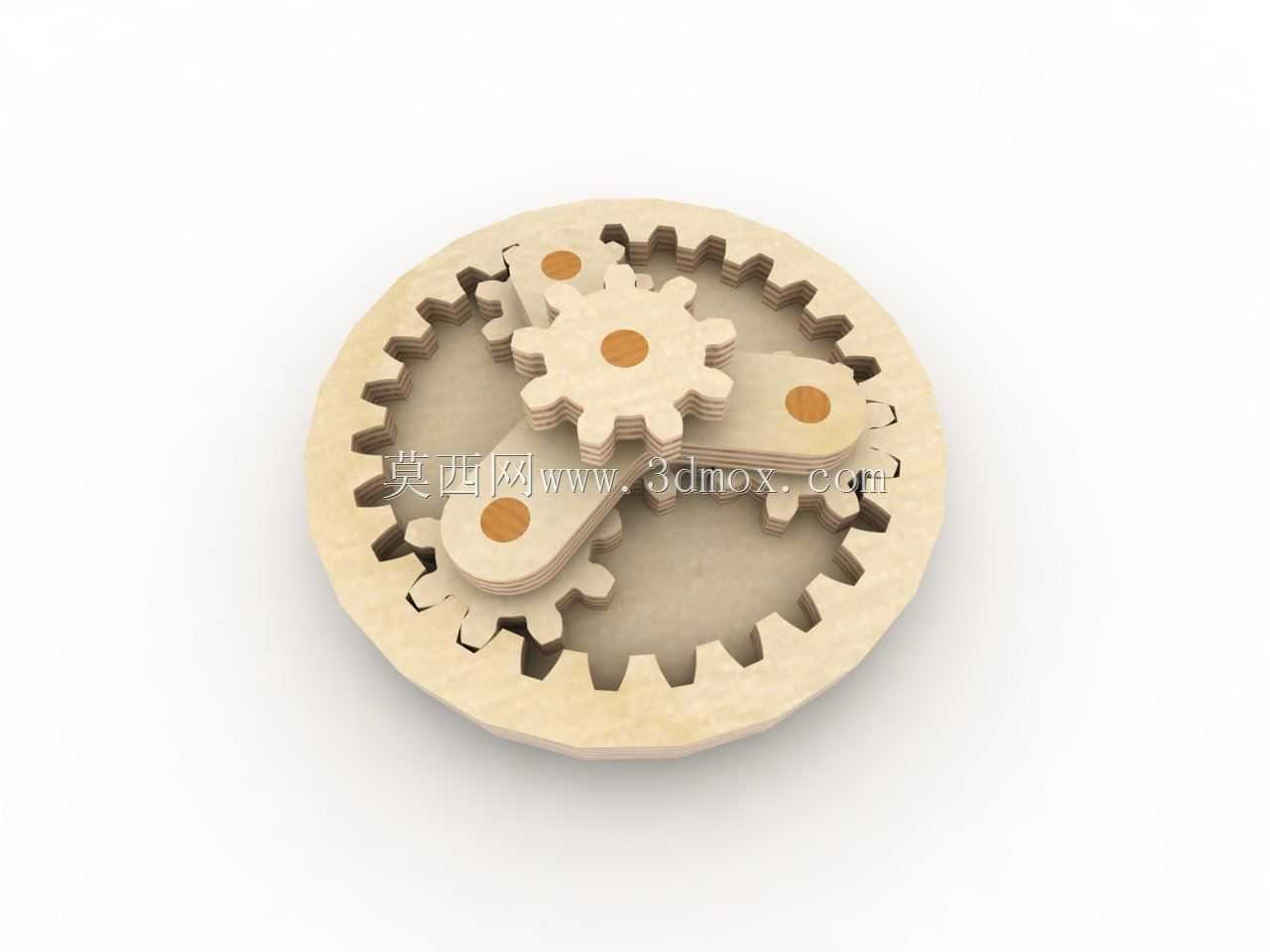

木质拼装行星齿轮传动结构设计

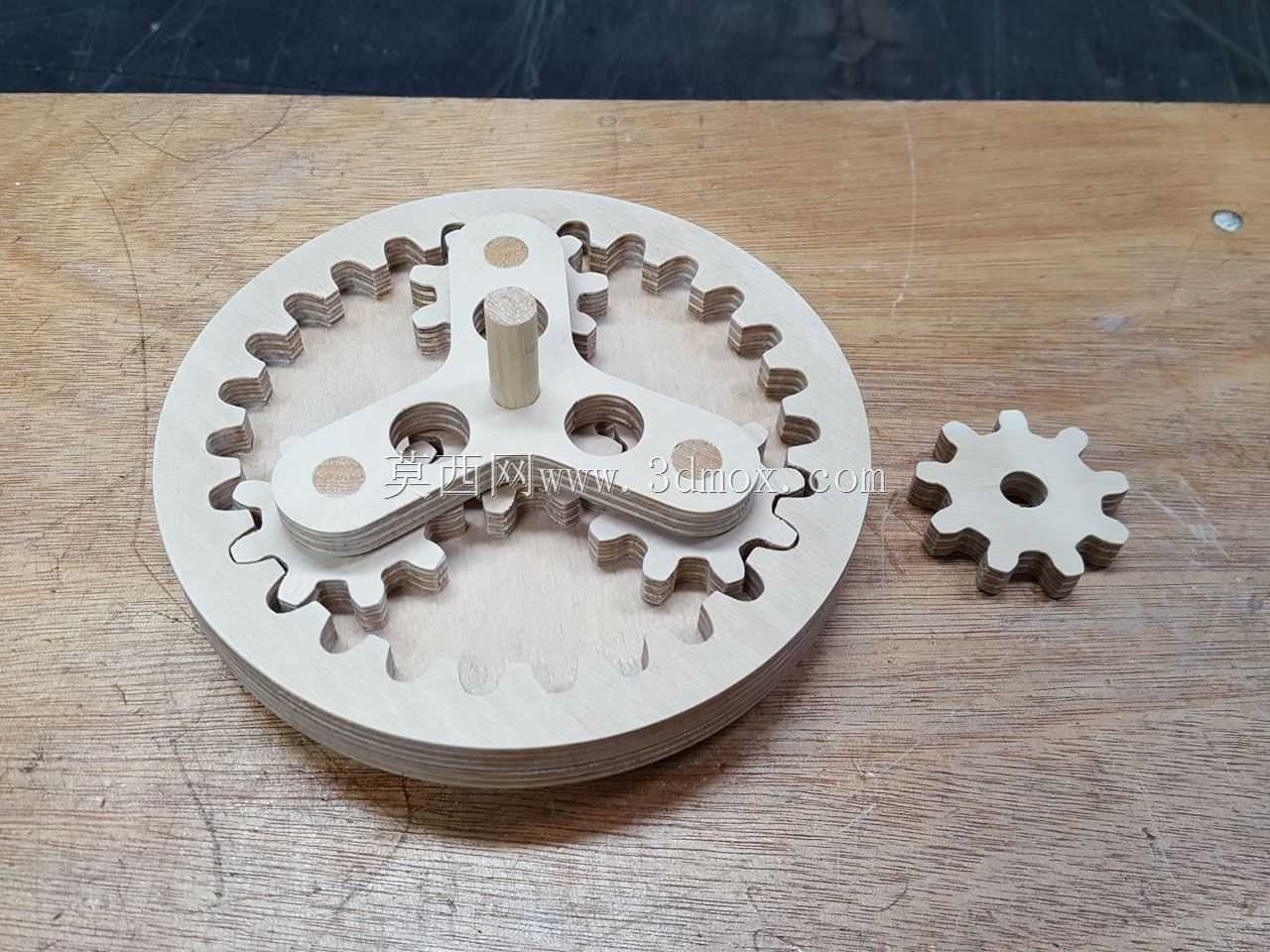

　　这套行星齿轮结构采用内齿圈搭配多组行星轮与中心太阳轮的经典传动布局，区别于常规定轴齿轮传动，其在紧凑的径向空间内可实现大传动比的动力传递，同时能通过不同构件的固定、输入、输出切换，适配多种传动比输出需求，在小型传动演示装置、科普教具、低速轻载传动机构中应用广泛。从实际使用场景来看，这类木质拼装结构常被用于机械原理科普展示，让学习者直观观察行星轮既围绕太阳轮公转又自身自转的运动状态，也可作为小型创意摆件的动力传递核心，搭配手动驱动结构即可实现流畅的运转演示。设计过程中优先考虑了齿轮啮合的侧隙控制，木质板材加工存在一定的公差余量，因此在齿形参数设定时，特意将齿厚预留了0.1-0.2mm的配合间隙，避免拼装后出现卡滞、运转阻力过大的问题，

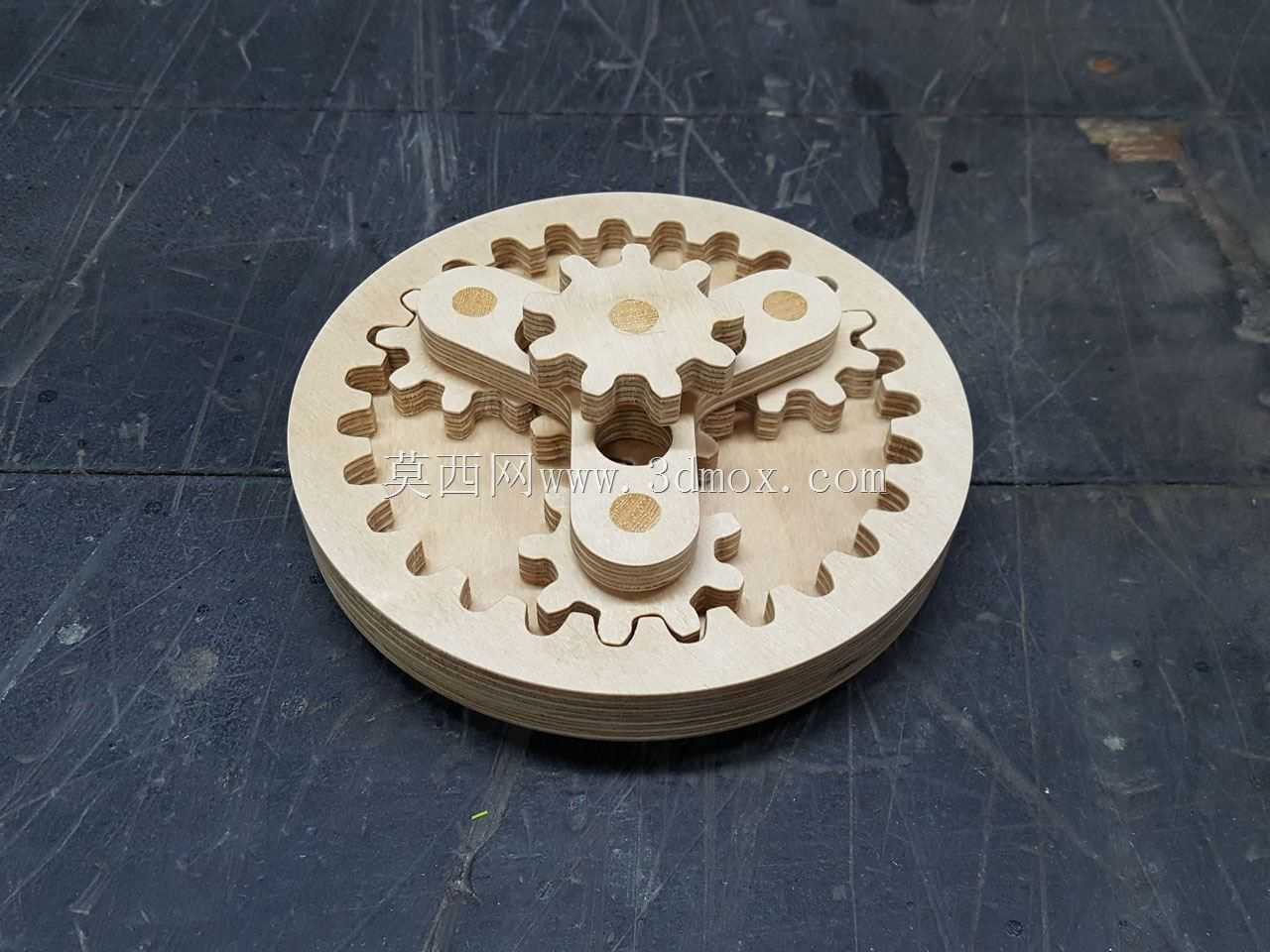

　　同时内齿圈的齿形采用渐开线拟合，保证与行星轮啮合过程中传动比恒定，不会出现转速波动。整个结构的安装边界以圆形内齿圈为基准，内齿圈的外径决定了整套机构的最大径向尺寸，行星轮通过连接臂与输出端的转盘相连，连接臂上的行星轮安装轴孔位置精度直接影响传动流畅度，设计时将三个行星轮的安装孔沿中心太阳轮轴线呈120°均匀分布，保证各行星轮受力均匀，避免单侧受力过大导致的齿面磨损加剧。齿形设计上没有采用金属重载齿轮的修形方案，因为木质结构的载荷极低，运转速度慢，标准渐开线齿形即可满足使用需求，同时为了适配激光切割加工工艺，所有齿形轮廓均采用连续闭合曲线，无微小锐角结构，避免加工过程中出现木质边缘崩缺。中心太阳轮的轴孔与固定轴采用间隙配合，

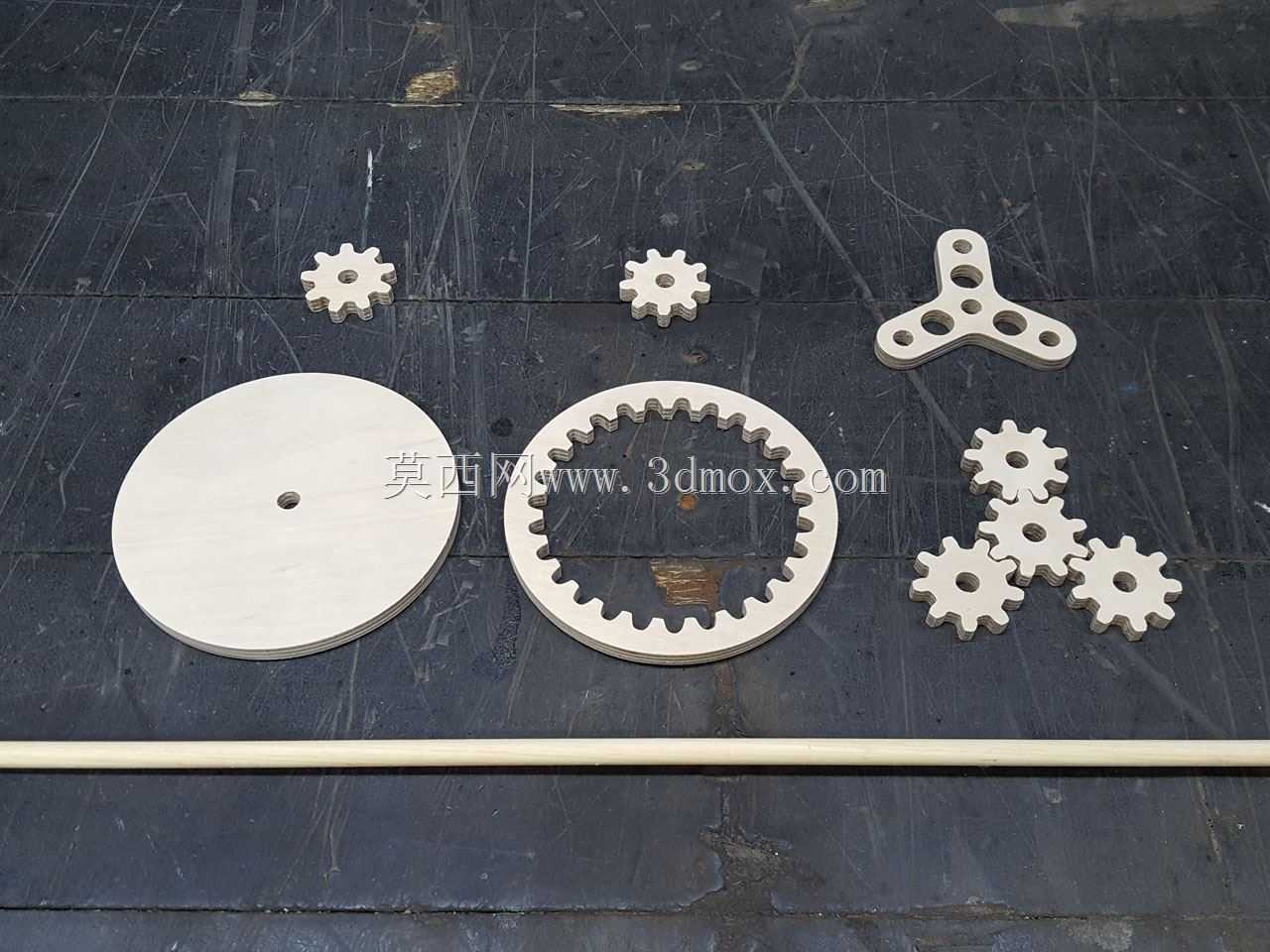

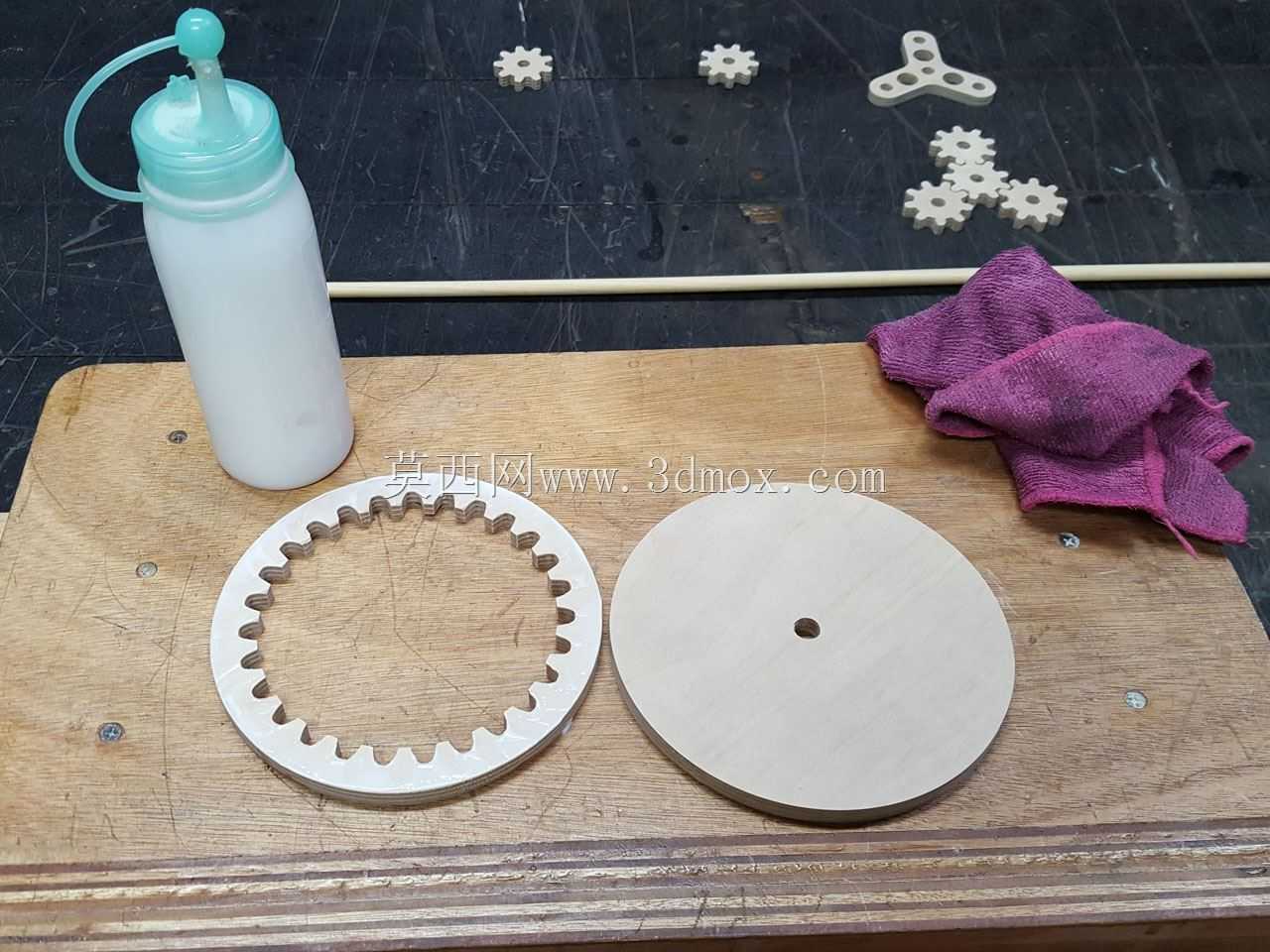

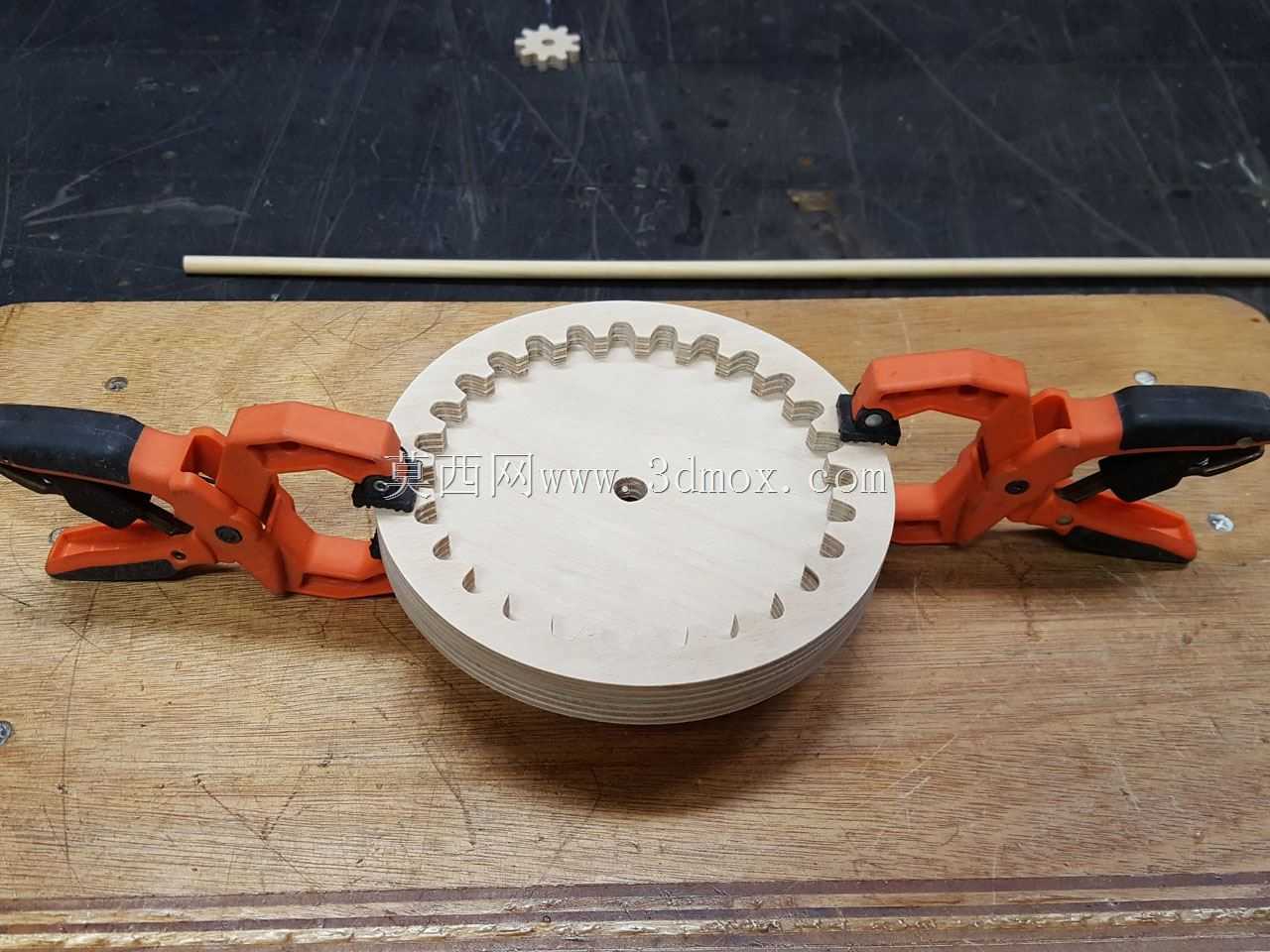

　　保证太阳轮可顺畅转动，行星轮与安装轴之间同样预留转动间隙，无需额外添加轴承即可实现低阻力运转，连接臂的厚度与齿轮厚度保持一致，拼装后整个结构的轴向尺寸统一，不会出现部件突出或凹陷的问题。从功能特性来看，这套结构可实现两种传动模式，当固定内齿圈时，动力输入太阳轮，连接臂作为输出端可实现减速传动，传动比由太阳轮与内齿圈的齿数比决定；当固定太阳轮时，动力输入内齿圈，连接臂输出则可实现另一种传动比输出，可根据实际使用需求切换固定构件，满足不同的演示或传动需求。设计时还考虑了拼装的便捷性，所有部件均为平板式切割件，无需复杂的粘接或紧固件，通过轴孔的过盈配合即可完成组装，适合手工拼装操作，同时各齿轮的齿顶高、齿根高参数统一，

　　保证啮合过程中不会出现齿顶干涉或根切问题，即使是手工拼装的非专业人员，只要按照位置组装即可实现顺畅运转。在实际应用中，这类轻载行星齿轮结构也可拓展应用到小型手动装置、创意礼品的传动系统中，通过更换不同齿数的太阳轮或行星轮，即可调整传动比，适配不同的输出转速需求，整个结构的重量轻，运转噪音低，相比金属齿轮结构更适合桌面展示或科普场景使用。
