自行车传动曲柄链轮组三维结构设计

　　这套曲柄链轮组是自行车传动系统的核心受力部件，日常骑行过程中，骑手施加在脚踏上的蹬踏力矩，首先通过曲柄臂传递到中轴安装位，再由同轴固定的多层链轮通过链条将动力传递给后轮飞轮，最终驱动车辆前进。从实际应用场景来看，该结构适配山地车、城市通勤车等常见民用自行车的中置传动布局，安装位置处于车架五通位置，需要同时承受骑手站立蹬踏时的交变冲击载荷、颠簸路面带来的径向振动，以及链条传动过程中持续的切向拉力，因此结构设计上对刚度、疲劳强度都有明确的工程要求。

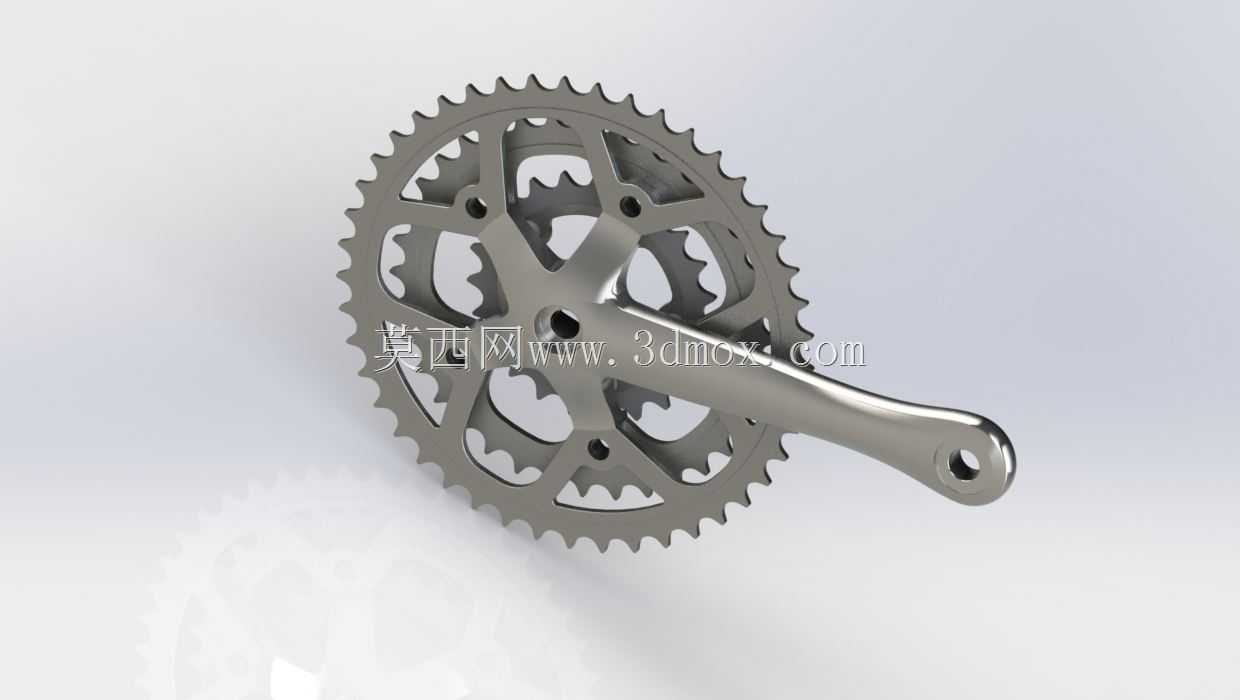

　　从结构设计思路来看，整体采用曲柄与链轮盘一体化集成的布局，曲柄臂采用变截面流线型设计，靠近中轴安装孔的位置截面尺寸更大，向脚踏安装端逐步收窄，这种设计是为了匹配力矩传递过程中的应力分布规律——中轴位置承受的扭矩最大，适当增加截面厚度可以降低应力集中风险，而靠近脚踏端的受力力矩更小，收窄截面可以在保证强度的前提下控制整体重量，符合自行车部件轻量化的设计方向。多层链轮采用同轴叠装的结构，不同齿数的链轮对应不同的传动比，骑手可以通过变速机构切换链条啮合的链轮，实现不同路况下的蹬踏力矩匹配，爬坡时切换小齿数链轮获得更大传动比降低蹬踏力度，平路巡航时切换大齿数链轮获得更高的传动效率。

　　链轮的齿形设计严格匹配标准自行车链条的节距参数，每个齿的轮廓都做了圆弧过渡处理，避免变速过程中链条卡滞，同时降低链条与齿面的摩擦磨损，延长传动部件的使用寿命。链轮盘上开设了多个不规则的镂空减重孔，这些孔的位置并非随意开设，而是经过受力仿真验证，避开了应力集中的主要传力路径，在不降低整体结构刚度的前提下，尽可能去除多余的材料，降低旋转部件的转动惯量，让蹬踏过程更加轻快。

　　安装边界方面，中轴位置的安装孔采用标准花键配合尺寸，能够适配市面主流的方孔、花键中轴规格，安装时需要保证曲柄与中轴的配合端面完全贴合，锁紧扭矩控制在合理区间，避免骑行过程中出现曲柄松动的问题。曲柄末端的脚踏安装孔采用标准细牙螺纹，左右曲柄的螺纹旋向相反，防止骑行过程中脚踏受旋转力矩作用出现松脱。链轮组的整体径向尺寸需要匹配车架后下叉的安装间隙，避免骑行过程中链轮与车架发生剐蹭，多层链轮的轴向位置也需要与后轮飞轮的轴向位置对齐，保证链条在不同档位切换时始终处于合理的啮合角度，降低链条的侧向磨损。

　　从实际使用的功能特性来看，这套结构的传力路径非常直接，没有多余的传动环节，机械传动效率可以达到95%以上，金属材质的结构件经过表面强化处理后，能够适应户外骑行的潮湿、多尘环境，不会轻易出现锈蚀、变形的问题。在三维建模过程中，需要重点关注各个配合面的尺寸公差，中轴安装孔、脚踏安装螺纹的尺寸精度直接影响最终的装配效果，链轮齿形的轮廓精度则会影响传动的平顺性，如果齿形偏差过大，会出现链条跳齿、异响等问题。同时建模时需要还原各个圆角、倒角的细节，这些工艺结构不仅是为了去除加工毛刺，更是降低应力集中、提升部件疲劳寿命的关键设计，很多新手建模时容易忽略这些细节，导致后续仿真分析的结果与实际受力情况出现较大偏差，甚至生产出的部件在实际使用中容易出现断裂问题。
