弹簧承载式杠杆型安全泄压阀结构

　　在承压流体输送管路系统、压力容器配套的安全防护场景中，这类弹簧承载的杠杆式泄压结构是核心的超压保护部件，主要作用是在系统内部介质压力超过设定阈值时，自动开启泄放通道排出多余介质，待压力回落至安全区间后自动回座密封，避免管路、容器因超压出现破裂、泄漏甚至爆管等安全事故，常见于蒸汽管网、化工流体输送、压缩空气系统、小型承压储水设备的配套防护环节。

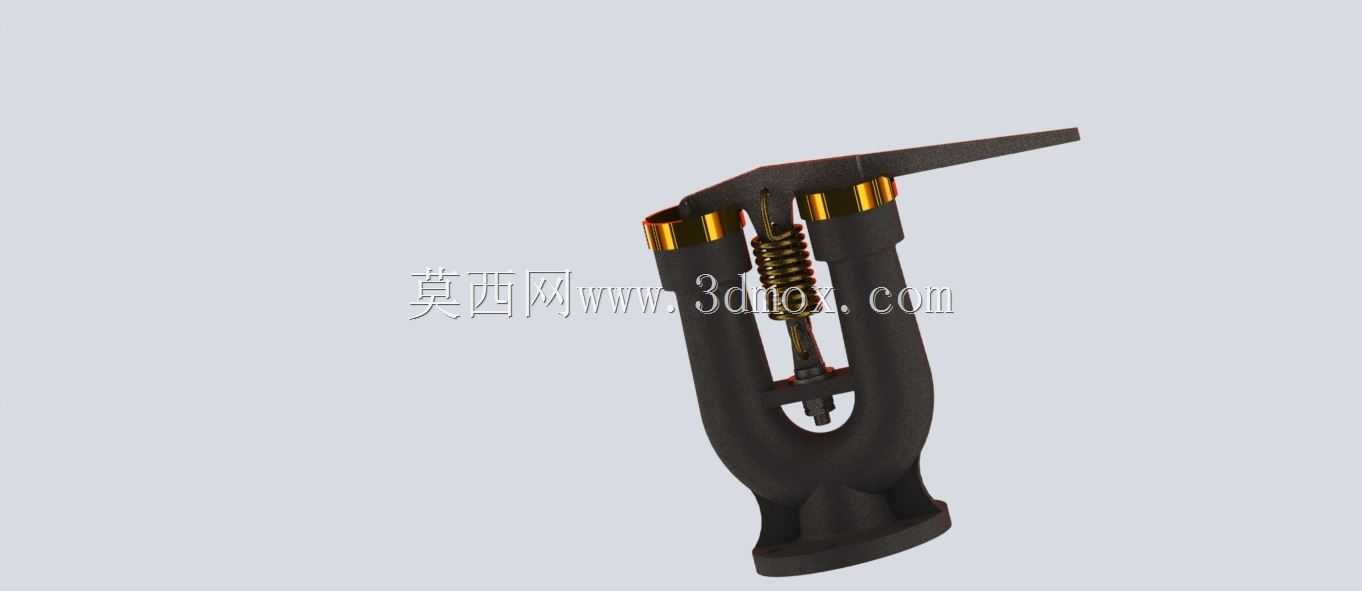

　　从结构功能逻辑来看，该组件采用U型一体式铸造成型的阀身作为承载主体，下部设置法兰连接端用于和待防护的管路或容器接口对接，安装时需保证阀身垂直于安装基面，确保内部弹簧的施力方向与阀瓣启闭轴线完全重合，避免偏载导致的密封面偏磨、启闭卡滞问题。阀身内部的流道采用渐扩式设计，介质从下部入口进入后，流道截面积逐步增大，可降低介质泄放时的流速冲击，减少阀体内壁的冲蚀磨损，同时降低泄放过程的振动与噪音。

　　核心的施力单元采用圆柱螺旋压缩弹簧搭配顶部杠杆压臂的组合结构，弹簧套设在阀杆外侧，上下两端分别抵接阀身上部的定位台阶与阀瓣的承压台肩，提供基础的密封预紧力；顶部延伸出的杠杆压臂一端铰接在阀身顶部的支座上，压合端对应弹簧上部的压盖位置，可通过调整压臂的压紧行程改变弹簧的预压缩量，以此适配不同的泄压开启压力设定，相比纯弹簧直接加载的结构，杠杆结构可放大施加在弹簧上的作用力，在同等弹簧刚度条件下实现更高的压力设定区间，同时调整操作更便捷，无需拆解阀身即可完成压力整定。

　　阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面结构在闭合时可产生更大的密封比压，对介质中的微小杂质容忍度更高，不易因颗粒卡滞出现密封失效；阀杆与阀瓣采用浮动连接结构，允许阀瓣在闭合过程中产生微小的径向自适应调整，保证密封面完全贴合，避免因加工同轴度误差导致的密封泄漏。阀身两侧的立柱结构既作为弹簧的防护外罩，避免外部灰尘、杂物落入弹簧间隙导致卡滞，同时作为杠杆支座的安装载体，保证杠杆铰接点的结构强度，在阀瓣开启泄放、介质反作用力冲击阀瓣时，立柱可承受杠杆传递的反向载荷，避免结构变形。

　　安装边界方面，下部法兰的连接尺寸需匹配对应压力等级的管路法兰标准，安装时需预留足够的上部操作空间，保证杠杆压臂的启闭行程不受周边管线、设备的干涉，同时阀身周围需预留检修空间，方便后期对弹簧、密封面进行维护更换；泄放口的朝向需避开人员操作通道与精密设备位置，避免高温、高压介质泄放时造成人员伤害或设备损坏。设计过程中需重点校核弹簧的刚度与疲劳寿命，保证在长期反复启闭工况下弹簧弹力不出现明显衰减，同时阀身材质需根据输送介质的腐蚀性、温度特性选择对应牌号的铸钢或不锈钢材质，密封面根据介质特性堆焊硬质合金或采用非金属密封件，兼顾密封可靠性与使用寿命。在实际选型应用中，需根据系统的最大工作压力、额定泄放量、介质特性匹配对应规格的该类阀组件，确保泄放能力满足系统超压时的最大泄放需求，避免因泄放能力不足导致系统压力持续升高引发安全风险。
