带手动操纵杆的杠杆式压力泄放装置

　　在承压类设备与工业管路系统的压力防护体系里，这类带手动操纵结构的杠杆式泄放装置，是锅炉、压力容器、压力输送管线场景里极为常见的超压防护部件，和普通弹簧式泄放阀的应用场景形成明确互补——弹簧式阀更适合小通径、快速启闭的低压小排量场景，而杠杆式结构凭借重锤力矩平衡的原理，能够在大口径、高泄放排量的工况下维持稳定的开启压力，不会因为弹簧长期受载疲劳出现压力漂移，在石化厂区的蒸汽主管线、热电厂的锅炉汽包、大型储压罐的顶部安装位，这类结构的应用占比一直不低。

　　从实际功能逻辑来看，这类装置的核心作用是当承压系统内部介质压力超过设定阈值时，自动克服杠杆重锤的平衡力矩，带动阀瓣抬升实现介质泄放，待系统压力回落至安全回座压力区间后，阀瓣自动回落密封，避免系统压力持续升高引发爆管、容器变形甚至爆裂的安全事故。和常规自动泄放的泄压阀不同，这个结构额外增设的手动操纵杆，是为了满足现场应急处置的需求——当现场出现火情、管路压力异常攀升但阀件未达到自动开启压力、或者定期校验阀件动作可靠性时，操作人员可以直接扳动操纵杆强制顶开阀瓣，实现手动紧急泄放，这一结构也是压力安全阀区别于普通泄压阀的核心特征，在涉及易燃易爆介质、高温高压蒸汽的工况下，手动应急操作结构是强制要求配置的安全冗余设计。

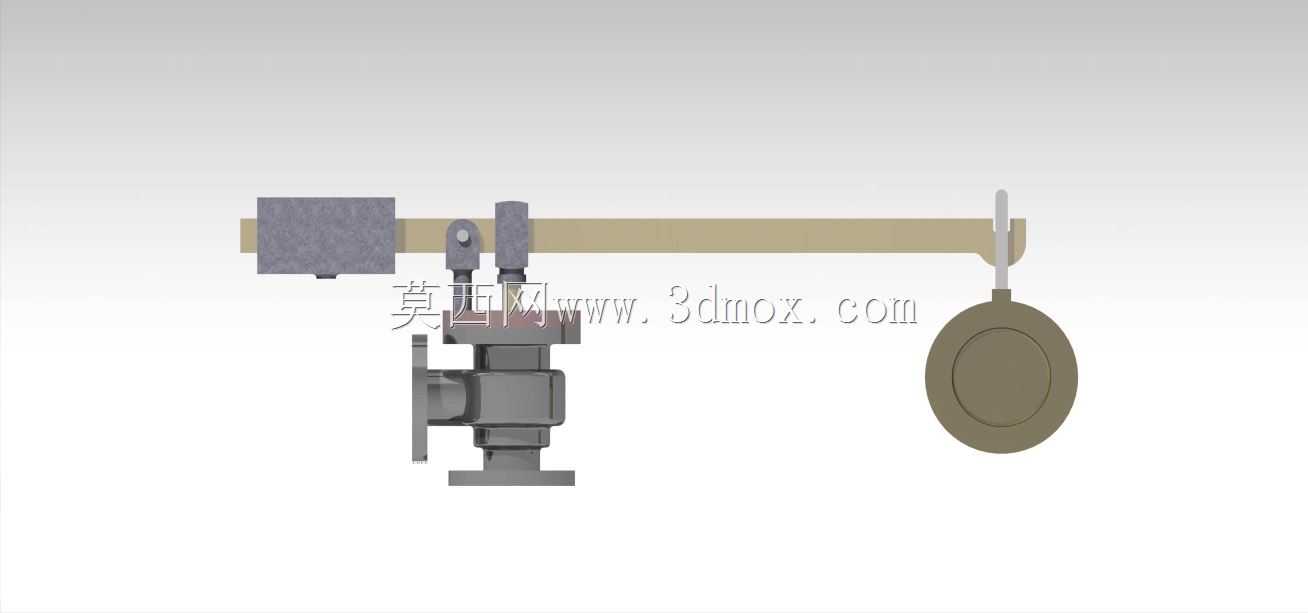

　　从结构设计的思路拆解，整个装置的受力平衡完全围绕杠杆支点的力矩匹配展开：阀瓣的密封面压紧力由杠杆末端的重锤重力提供，设计阶段需要根据设定的开启压力，结合阀座通径计算出介质作用在阀瓣上的向上推力，再匹配杠杆的力臂长度、重锤的质量与安装位置，确保正常工作压力下，重锤产生的力矩能够让阀瓣紧紧压合在阀座密封面上，维持系统的密封性能；当压力超过设定值时，介质推力产生的力矩超过重锤侧的平衡力矩，杠杆绕支点转动，阀瓣抬起泄放。设计过程中需要重点考量杠杆的刚度，避免重锤加载或者阀瓣开启时杠杆出现挠曲变形，导致密封面偏磨、开启压力偏差超标；同时手动操纵杆的铰接点需要做防卡涩设计，铰接轴采用耐磨铜套配合，避免长期闲置出现锈蚀卡滞，保证紧急状态下能够顺畅扳动。密封面的设计通常采用硬质合金堆焊结构，针对蒸汽、油品等不同介质匹配对应的密封面硬度与粗糙度，避免长期启闭冲蚀导致密封失效。

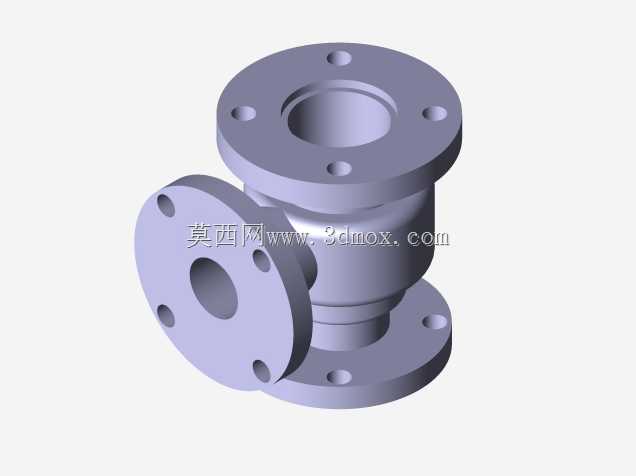

　　从安装边界与外形尺寸的适配角度，这类阀件通常采用法兰连接形式与设备或管线对接，安装时必须保证阀杆处于垂直状态，避免杠杆倾斜导致重锤力矩出现分力，造成实际开启压力与设计值出现偏差；杠杆延伸方向需要预留足够的操作空间，既要保证重锤在阀瓣全行程开启时不会和周边管线、设备结构发生碰撞，也要给操作人员扳动手动操纵杆留出足够的操作站位空间，不能将阀件安装在紧贴墙面、管线密集的狭小死角。整体外形的垂直高度相比同通径的弹簧式安全阀更高，因为杠杆与重锤结构需要沿垂直方向布置力臂，安装时需要核算顶部的净空距离，避免上方的管线、桥架阻碍杠杆的动作行程；底部法兰的螺栓孔分布需要和对应设备的接管法兰标准匹配，安装时不能额外施加管线应力拉扯阀体，否则会导致阀座变形出现密封泄漏。另外重锤的位置在出厂整定压力后会做铅封标记，现场安装与运维过程中不能随意移动重锤位置，否则会直接改变开启压力的设定值，导致阀件该开启时不动作、或者未到设定压力就提前泄放，影响系统的正常运行。

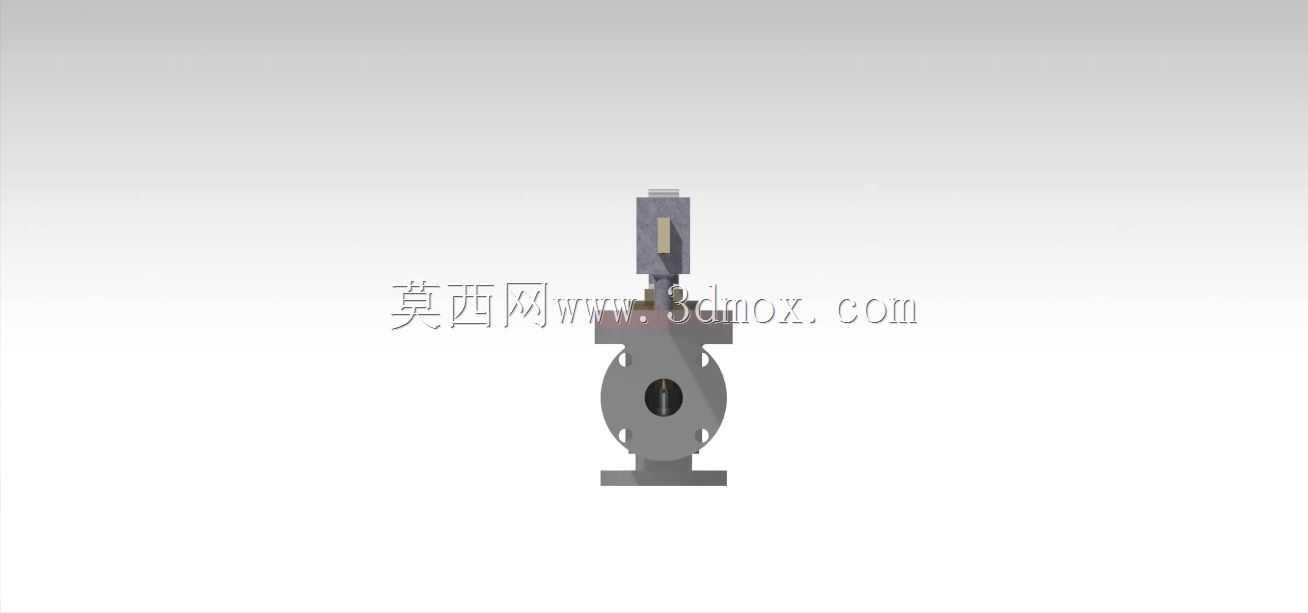

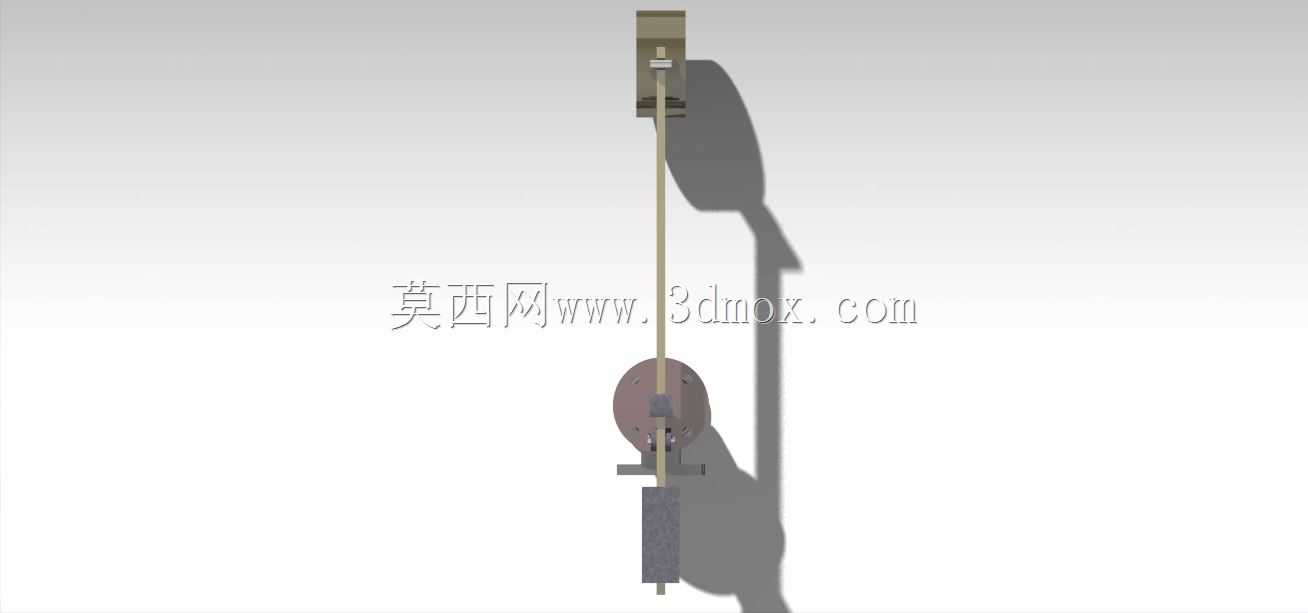

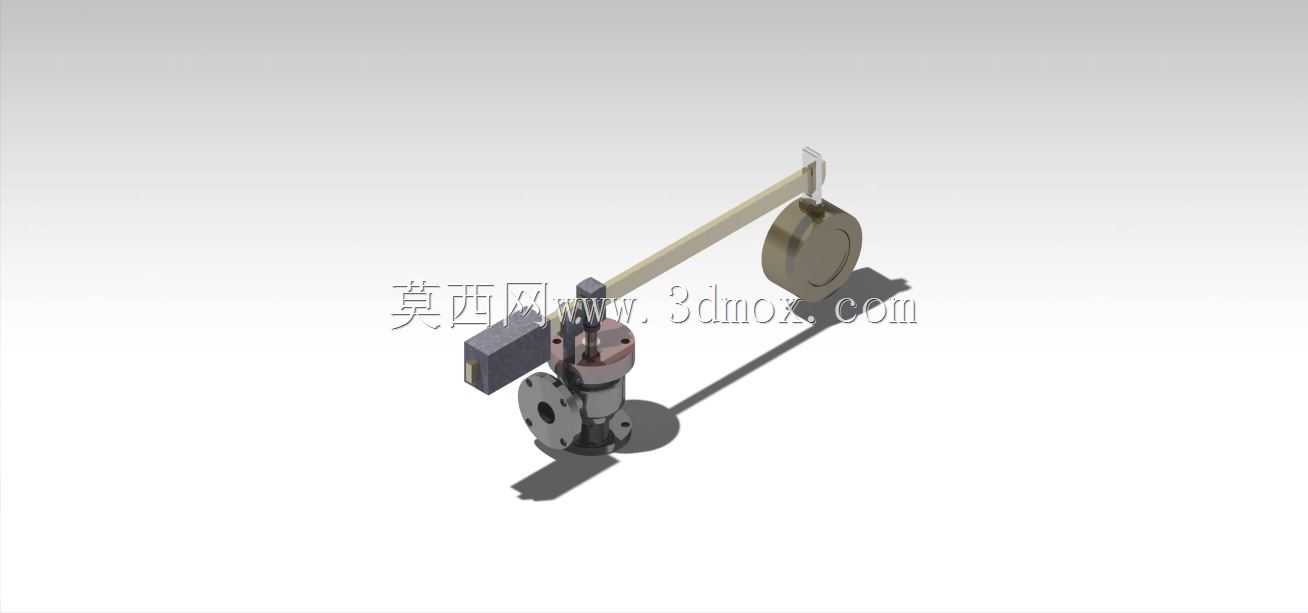

　　在实际运维场景里，这类结构的阀件相比弹簧式结构的维护成本更低，不需要定期更换受载疲劳的弹簧，只需要定期检查铰接点的润滑状态、密封面的冲蚀情况、重锤的固定是否牢靠，手动操纵杆的动作是否顺畅，就能够维持长期稳定的运行，这也是很多老旧厂区的高压管线上，这类杠杆式结构能够服役数十年依旧可靠动作的核心原因。建模过程中需要重点还原杠杆的铰接配合关系、阀瓣与阀座的密封配合面、手动操纵杆的联动结构，保证各个运动部件的行程与实际动作逻辑一致，避免出现运动干涉，为后续的结构受力仿真、安装布局校验提供准确的模型基础。
